网络综合布线设计方案 1 / 15 浙江建设职业技术学院

网络综合布线设计方案 某四层办公楼

课程名称：综合布线 指导老师：卢允伟 专业：计算机14-1 学号： 姓名：沈籍 设计时间：2014.5.8 网络综合布线设计方案

2 / 15 目录 一、 需求分析…………………………………………………3 二、 工程概况…………………………………………………3 三、 三教布局说明……...………………………………………………………….4 四、 布线系统设计、原则、验收遵循的规范和标准……...4 五、 综合布线系统结构设计……...………………………...……...……..4 六、 综合布线子系统设计…...……………………………………………….6 1、水平子系统……...……………………………………………………………6 （1）管线系统……...……………………………………………………………6 （2）水平电缆………………………………………………7 2、工作区子系统……...………………...………………………………………7 3、设备间…...……………………………………………………………………….8 七、产品选择……...…………………………………………………………………..8 八、该教学楼综合布线系统的特点……………………………10 九、综合布线工程验收…………………………………………11 十、总结……...……………………………………………………………………………12 网络综合布线设计方案

3 / 15 一、 需求分析 随着Internet的迅速发展，全世界正在利用计算机网络进行各种通信，办公的应用也已经开始普及，使用的技术也日趋成熟，它们不但能够传送传统的文本、图形等数字信息，也能传递包括视频、音频在内的多媒体综合信息。传统的办公模式正在逐步向无纸化方向发展，把一些传统的业务移植到网络上来做已是人心所向、大势所趋。学生宿舍楼的综合布线系统也因此变得尤为重要。要满足学生们在宿舍内连接互联网的需求，创造良好的网络环境 二、 工程概况

所在的综合办公楼有四层，78个房间，1到5层每层楼有15个房间，且1到5层的布局都一致。其中每一层包括6个多媒体教室，6个网络教室，教学楼每层两个角上各1个小房间，以及处在最中央的阶梯教室，六楼有一个大的多功能厅和两个设备间。所以三号教学楼共78个房间。根据房间需求，每一间的用途大有不同，按照一至五楼每个房间2个信息插座，六楼每间4个信息插座的要求配置综合布线系统共162个。根据楼层和房间数，制定了下例的一个表格，见到介绍了隔层的信息点数量。 网络综合布线设计方案

4 / 15 各楼层信息插座数量统计表 楼层数 房间数 信息点数量 语音点位 数据点位 F1 21 51 24 27 F2 24 52 30 22 F3 15 58 22 36 F4 3 5 3 2 总数 53 166 79 87

各电信间设备用量表 电信间 交换机（个） 110型配线架（个） 光纤配线架（个） 跳线（条） 设备光纤（条） （5对）连接块 理线架（个） 机柜（个）

1F 2 1 1 24 1 10 3 2F 1 1 1 30 1 12 3 3F 1 1 1 22 1 9 3 4F 1 1 1 3 1 2 1 合计 5 4 4 79 4 33 10

综合布线系统材料表 序号 设备名称 型号 单位 数量 一 工作区配置清单 1 双孔面板 DT751822 个 83 2 单孔面板 DT751821 个 166 3 六类非屏蔽跳线 1711034-1 条 166 4 六类非屏蔽模块 8-406372-1 个 166

二 配线子系统配置清单 1 六类非屏蔽4对双绞线 CAT5E-UTP-4P 箱 21 2 六类24口非屏蔽配线架 HSC-2060222-24 3 12口光纤配线架 0P02-LC12 4 50对机柜式110语音配线架 YG766310 5 5对连接块 个 33

三 干线子系统配置清单 1 4芯多模光纤 GJFJV-4A1b 网络综合布线设计方案 5 / 15 2 三类室内50对大对数铜缆 3

三、 办公楼布局说明 办公楼有四层楼，1至4层每层有20个房间其中每一楼的一个角落各有设备间一间。一楼角落配有主机房 四、 布线系统设计、原则、验收遵循的规范和标准，参考文献如下： 1、GB/T50311-2007《建筑与建筑群综合布线系统工程 设计规范》 2、GB/T50311-2007《建筑与建筑群综合布线系统工程施工及验收规范》 3、GB/T50311-2007《智能建筑设计标准》 4、(YD/T926.1-2001)《大楼综合布线系统总规范》 5、中华人民共和国通信行业标准《本地电话网用户线线路工程设计规范》(YDJ5006-2003) 6、邮电部技术规定《中国公众多媒体通信网持术体制》

五、综合布线系统结构设计 目前，结构化布线设计一般采用国际标准的结构化布线系统，将语音、数据的配线统一在一套布线系统中。系统设计一般按六个子系统进行设计： 1. 工作区子系统：由终端设备连接到信息插座的连接线缆（8m网络综合布线设计方案 6 / 15 左右）所组成。 2. 水平配线子系统：各楼层弱电井兼作楼层设备间，由设备间至工作区信息插座采用6类4对UTP双绞线，配线电缆长度不超过90米。 3. 垂直干线子系统：传输数据的垂直干线采用6芯多模光纤，并采用6类4对8芯UTP双绞线作为备份；传输语音的垂直干线采用5类非屏蔽大对数铜缆。垂直干线沿弱电竖井桥架敷设。 4. 设备间子系统：各楼层弱电间作设备间，设置接入层网络交换机、配线架等连接器件。 5. 管理子系统：计算机网络中心、电话总机房，是整个大楼的网络、电话交接中心。 6. 建筑群子系统：将建筑物中的线缆延伸到建筑物群的另一些建筑物中的通信设备和网络设备上。

根据办公楼规模的实际情况，满足各信息点到设备间的距离在非屏蔽双绞线的90米有效传输距离内，方便管理，减少房间的占用。综合布线系统设楼层配线间，水平布线和垂直布线合为一条链路（个房间楼线缆先引入竖井后再引入设备间）。因此，办公楼综合布线系统可以合并成以下三个子系统： 1. 工作区子系统 2. 水平/垂直子系统 3. 设备间/管理子系统 网络综合布线设计方案 7 / 15 六、综合布线子系统设计 1.水平子系统 1）管线系统 由于本工程的建筑不是新建建筑，有管线，因此综合布线系统不包括管线系统的设计与施工，设备间放置在一楼的1个角落。 （1）垂直主干管线 垂直主干管线采用镀锌架（槽式）沿设备间外墙（内走廊）向上敷设，向上用200*100*1.5桥架直达4层。 （2）水平主干管线 水平主干管线采用立柱吊装镀锌桥架方式，根据线缆的多少分别采用100*200的镀锌金属线槽，在每个房间外用金属线槽将线缆引入房间。

（3）已吊装电力线缆管线，安装的桥架与该电力线缆管线相隔的距离必须符合GB/T50311-2000. （4）对槽、管大小的选择采用以下简易方式：

槽（管）截面积=（n*线缆截面积）/[70%*(40%~50%)]，其中，

n表示用户所要安装的多少条线，是已知的，槽管截面积表示要选择的槽罐截面积，线缆截面积表示选用的线缆面积，70%表示布线标准规定允许的时间，40%~50%表示浪费的空间。 2）水平电缆 水平布线系统均采用星型拓扑结构，它以设备间2个设备间为主节点，形成向工作区辐射的星状线路状态。从2个设备间到达楼内网络综合布线设计方案 8 / 15 任一信息点的距离都不超过90m，采用六类非屏蔽双绞线，与其相应的跳线、信息插座模块和配线架等接插件也采用六类产品，满足当前传输1000Mbps的需要，以及以后升级需要。 电缆用量计算： 第一层： L1=[0.55*(D+S)+预留量]*T L1=[0.55*60+10]*51 L1=2193(M) 第二层： L2=[0.55*(D+S)+预留量]*T L2=[0.55*60+10]*41 L2=1763(M) 第三层： L3=[0.55*(D+S)+预留量]*T L3=[0.55*60+10]*41 L3=1763(M) 第四层： L4=[0.55*(D+S)+预留量]*T L4=[0.55*60+10]*5 L4=215(M) N=(L1+L2+L3+L4)/305=5934/305+1=21(箱)

光纤配线架数量=主干光纤总芯数/每个配线架端口数 =4*6/12 =2(个) 网络综合布线设计方案 9 / 15 一层六类端口配线架=每层数据点总量*20%（预留量）/端口数 =51*1.2/24 =3(个) 跳线及连接块计算 跳线用1对双绞线，考虑备用量，采用五对连接块 数量为：跳线数量X2/5=87X2/5=35(个)

总配线架数量M1 M1=电缆总根数*每根电缆线对数/每个配线架的线对数 M1=4*50/50=4（个）

未完成：机柜高度：1U 管材计算：类似线缆的计算。

2.工作区子系统 工作区子系统由终端设备连接到信息插座的连线（软线）组成，

合集下载

政府行政办公大楼网络综合布线设计方案

政府行政办公大楼网络综合布线设计方案


工作区子系统
用户工作区由终端设备连接到信息插座的连线和信息插座所组成。 通过插座既可以引出电话线，也可以连接数据终端及其它弱电设备。 根据各自不同的功能，由单孔和双孔信息插座构成，插座里采用的 是拆装灵活的模块。 在本项目的设计中，根据行政楼的需求，以及考虑到目前和未来 的应用需求，共设数据点100个，语音点20个及视频信息点20个。
管理间子系统
管理主要由在各楼层分设的电信间构成，以避免跨楼层布线的复杂性。电 信间主要放置各种规格的配线架，用于实现配线、主干缆线的端接及分配； 由各种规格的跳线实现布线系统与各种网络、通信设备的连接，并提供灵活 方便的线路管理。所选择的配线架均能够支持干线、配线子系统所选用缆线 类型之间的交接。电信间与弱电井合用一个小房间。
项目具体设计
垂直主干子系统
本系统为满足用户当前的需求，同时又能适应今后的发展，在本项 目设计中，数据传输采用6芯多模室内光纤作为主干线。
水平子系统
根据用户对水平子系统的数据传输要求和将来扩展的需要，考虑到部分水平 缆线一旦埋入墙中就无法更换，在本项目设计中，设备间与各楼层、工作区之 间的高速数据传输采用100欧姆、5e类4线对的非屏蔽双绞线，；语音信息传输 也采用100欧姆、5e类UTP。视频信息采用4芯62.5/125um多模光纤传输。 本方案采用直接埋管方式进行水平子系统布线。
综合布线课程论文
------政府行政办公大楼网络综合布线 设计方案
场景设想图
•
项 目 概 况
行政楼数量为2,每个楼楼层为5层； 每层房间5间，层高为3.4-3.6m。每 一层都有一个过道并且每个过道都配 置一个摄像头。 每个房间网络信息点 3个，语音点2个。采用超5类布线系统， 部份点位采用光缆到桌。作为信息传 输基础的综合布线系统，其设计的重 点是：以中心机房为核心，将办公楼 的各楼层配线架用光缆和大对数电缆 与中心机房联成一个有机的整体，使 系统具备稳定可靠、高速率、标准、 开放、灵活、适用、可扩展的性能特 点，从而满足新办公楼不同形式的应 用要求。
办公楼网络综合布线设计方案

办公楼网络综合布线设计方案

办公楼网络综合布线设计方案办公楼网络综合布线设计方案随着科技的不断发展，网络已经成为了现代办公必不可少的基础设施。

为了满足现代办公的高效、便捷和安全的需求，设计一个科学、合理的网络综合布线方案至关重要。

本文将介绍办公楼网络综合布线设计的相关知识和方案，旨在为相关领域的人员提供一些参考和帮助。

一、概述网络综合布线是一种将各种网络设备和通信设备连接起来，实现信息传输、交换和管理的高效方式。

在办公楼中，网络综合布线不仅需要满足日常办公的需求，还需要考虑未来的扩展和升级。

因此，设计一个科学、合理的网络综合布线方案，对于提高办公效率、降低成本、保障信息安全具有重要意义。

二、需求分析在设计办公楼网络综合布线方案之前，需要了解办公楼的实际需求。

例如，办公楼的规模、建筑结构、办公区域划分、网络设备数量和通信带宽需求等。

通过对这些信息进行分析，可以确定网络综合布线的设计方案，以满足用户的实际需求。

三、方案设计1、水平布线设计水平布线是指将网络设备连接到楼层内的各个信息点上。

在设计水平布线方案时，需要根据办公楼的实际情况，选择合适的线缆类型和布线方式。

例如，在办公区域中，可以选择使用八芯双绞线，而在机械式设备区域，则可以选择使用光纤线缆。

此外，在布线过程中，还需要考虑线缆的标识和文档管理，以便于后期维护和管理。

2、垂直干线设计垂直干线是指将各个楼层的网络设备连接到核心交换机上。

在设计垂直干线方案时，需要考虑楼层的结构、交换机数量和线缆类型等因素。

通常情况下，垂直干线需要使用多模光纤线缆，以保证足够的带宽和稳定性。

此外，在设计中还需要考虑光纤熔接和接头的预留，以满足未来的扩展和升级需求。

3、管理设计管理设计是指在综合布线系统中实现对设备、线缆和信息的有效管理。

在设计管理方案时，需要考虑到办公楼的实际情况，选择合适的设备管理方案和线缆标识方案。

例如，可以引入智能管理平台，实现对设备、线缆和信息的集中管理和监控，提高管理效率和维护便利性。

综合布线设计方案5篇

综合布线设计方案5篇

综合布线设计方案5篇综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。

下面给大家分享一些关于综合布线设计方案范文5篇，期望能够对大家有所帮助。

综合布线设计方案范文篇1一、需求分析综合布线系统是酒店智能化系统的信息网络基础，本设计重视系统的质量、科学性、先进性、可靠性及安全性，易扩大，同时本设计兼顾推敲酒店的运用特点，将来发展的需要。

因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可保护性。

酒店综合布线系统的目标是：以系统规范为指导，以具有当前国际领先水平的综合布线技术、运算机技术、通讯技术和自动化技术为支持，建立一套统一计划、高度集成的布线系统，为酒店运算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。

全面实现酒店运算机通讯网络的通讯、办公、管理手段的智能化、集成化，把酒店运算机通讯网络建成一个高起点、高标准、功能设施一流、且具有高开放性和平滑升级性的网络平台。

同时，该布线系统兼顾了运算机网络系统未来的发展要求，提供15年保证;在酒店大楼增加新系统时，对新设备提供信号传输的支持。

作为酒店智能化系统的基础平台-综合布线系统将为全部酒店的语音通讯、宽带数据、图像联网、酒店管理系统及网站建设提供高质量的传输通道。

酒店大楼内的各个功能区通过高性能的结构化综合布线系统连接起来，组成一套具有高传输带宽的、结构化的信息高速公路。

二、系统功能本设计提出的综合布线系统实现了酒店设备的网络物理层上的相互联系，满足系统间信息共享的要求，为酒店集中管理以及与Internet的连接建立了基础设施。

具体来说,，本方案设计的布线系统可以支持以下各类运用及设备。

话音：程控交换机、电话、传真、卫星通讯、电话会议、语音信箱等。

数据：快速以太网、千兆以太网、1.2GATM、TCP/IP、INTERNET、INTRANET等。

视频：闭路电视监控、电视会议、可视图文、自动控制等音、视频和控制信号。

网络综合布线设计方案参考方案

网络综合布线设计方案参考方案

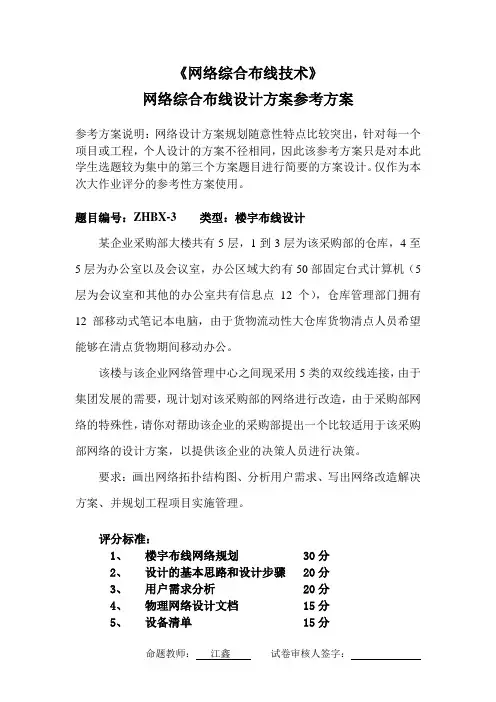

《网络综合布线技术》网络综合布线设计方案参考方案参考方案说明：网络设计方案规划随意性特点比较突出，针对每一个项目或工程，个人设计的方案不径相同，因此该参考方案只是对本此学生选题较为集中的第三个方案题目进行简要的方案设计。
