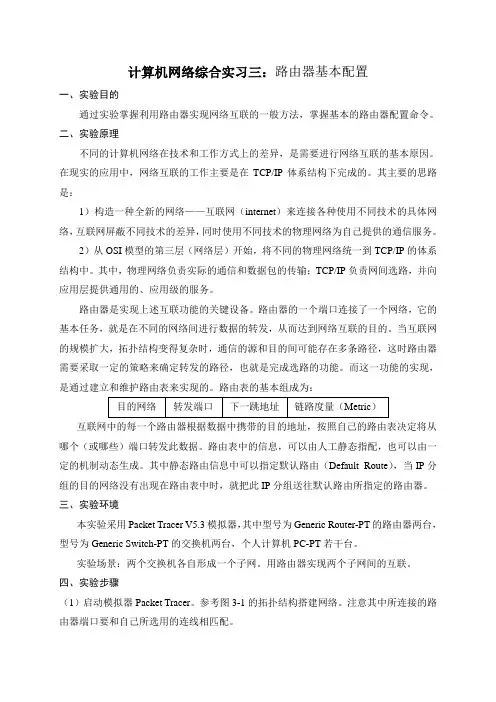

计算机网络综合实习三：路由器基本配置一、实验目的通过实验掌握利用路由器实现网络互联的一般方法，掌握基本的路由器配置命令。
二、实验原理不同的计算机网络在技术和工作方式上的差异，是需要进行网络互联的基本原因。
在现实的应用中，网络互联的工作主要是在TCP/IP体系结构下完成的。
其主要的思路是：1）构造一种全新的网络——互联网（internet）来连接各种使用不同技术的具体网络，互联网屏蔽不同技术的差异，同时使用不同技术的物理网络为自己提供的通信服务。
2）从OSI模型的第三层（网络层）开始，将不同的物理网络统一到TCP/IP的体系结构中。
其中，物理网络负责实际的通信和数据包的传输；TCP/IP负责网间选路，并向应用层提供通用的、应用级的服务。
路由器是实现上述互联功能的关键设备。
路由器的一个端口连接了一个网络，它的基本任务，就是在不同的网络间进行数据的转发，从而达到网络互联的目的。
当互联网的规模扩大，拓扑结构变得复杂时，通信的源和目的间可能存在多条路径，这时路由器需要采取一定的策略来确定转发的路径，也就是完成选路的功能。
而这一功能的实现，是通过建立和维护路由表来实现的。
路由表的基本组成为：互联网中的每一个路由器根据数据中携带的目的地址，按照自己的路由表决定将从哪个（或哪些）端口转发此数据。
路由表中的信息，可以由人工静态指配，也可以由一定的机制动态生成。
其中静态路由信息中可以指定默认路由（Default Route），当IP分组的目的网络没有出现在路由表中时，就把此IP分组送往默认路由所指定的路由器。
三、实验环境本实验采用Packet Tracer V5.3模拟器，其中型号为Generic Router-PT的路由器两台，型号为Generic Switch-PT的交换机两台，个人计算机PC-PT若干台。
实验场景：两个交换机各自形成一个子网。
用路由器实现两个子网间的互联。
四、实验步骤（1）启动模拟器Packet Tracer。
如何设置路由器的静态IP地址在配置网络的过程中，设置路由器的静态IP地址是必不可少的一步。
静态IP地址可以确保路由器在网络中的唯一性，同时也便于管理和追踪网络设备。
本文将为您详细介绍如何设置路由器的静态IP地址。
一、了解静态IP地址的概念静态IP地址是指通过手动设置而非动态分配来确定网络设备的IP地址。
与之相对的是动态IP地址，后者由网络设备所连接的路由器自动分配。
在网络中，每个设备都需要有一个IP地址以便进行通信。
对于家庭网络或小型办公网络来说，路由器一般充当DHCP服务器的角色，为设备分配动态IP地址。
然而，某些情况下，固定IP地址更为可取，这就是静态IP地址的用途所在。
二、确定需要设置静态IP地址的设备通常情况下，家庭网络中只需要设置路由器的静态IP地址即可满足需求。
如果您有其他需要进行端口映射或网络策略控制的设备，也可以考虑给它们设置静态IP地址。
三、进入路由器管理界面在浏览器中输入路由器的默认网关地址，通常为192.168.1.1或192.168.0.1。
输入正确的地址后，按下回车键进入路由器的管理界面。
四、登录路由器管理界面在路由器管理界面中，需要输入管理员账号和密码以登录。
如果您没有修改过默认的账号和密码，可以在路由器的说明书中找到这些信息。
五、查找路由器的网络设置页面在登录后的路由器管理界面中，通常可以找到一个名为“网络设置”、“LAN设置”或类似的页面。
不同品牌的路由器界面会有所不同，但一般都可以找到相应的选项。
六、选择设置静态IP地址的方式在网络设置页面中，通常可以看到两种IP地址分配方式：动态IP和静态IP。
这里选择静态IP地址，并点击进入对应的设置界面。
七、填写静态IP地址信息在设置静态IP地址的界面中，需要填写以下信息：1. IP地址：根据网络规划，为路由器设置一个独立的IP地址，确保与其他设备不冲突；2. 子网掩码：根据网络规划，填写正确的子网掩码，一般为255.255.255.0；3. 默认网关：默认网关为您在第三步中输入的路由器地址；4. 首选DNS服务器：填写您的首选DNS服务器的IP地址；5. 备选DNS服务器：填写您的备选DNS服务器的IP地址（可选）。

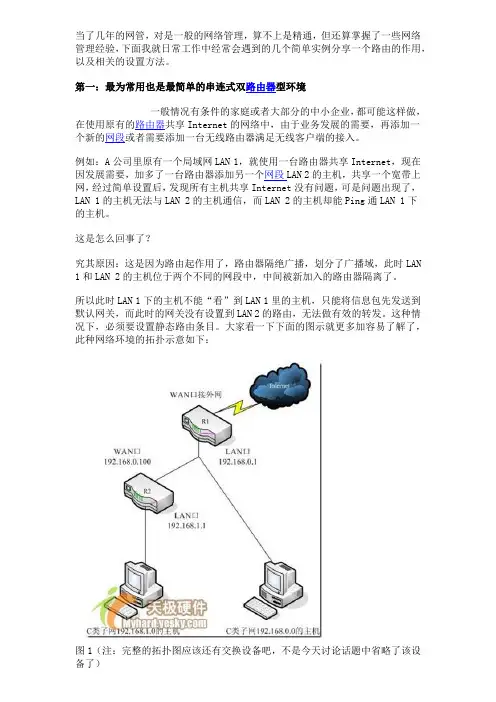

当了几年的网管，对是一般的网络管理，算不上是精通，但还算掌握了一些网络管理经验，下面我就日常工作中经常会遇到的几个简单实例分享一个路由的作用，以及相关的设置方法。
第一：最为常用也是最简单的串连式双路由器型环境一般情况有条件的家庭或者大部分的中小企业，都可能这样做，在使用原有的路由器共享Internet的网络中，由于业务发展的需要，再添加一个新的网段或者需要添加一台无线路由器满足无线客户端的接入。
例如：A公司里原有一个局域网LAN 1，就使用一台路由器共享Internet，现在因发展需要，加多了一台路由器添加另一个网段LAN 2的主机，共享一个宽带上网，经过简单设置后，发现所有主机共享Internet没有问题，可是问题出现了，LAN 1的主机无法与LAN 2的主机通信，而LAN 2的主机却能Ping通LAN 1下的主机。
这是怎么回事了？究其原因：这是因为路由起作用了，路由器隔绝广播，划分了广播域，此时LAN 1和LAN 2的主机位于两个不同的网段中，中间被新加入的路由器隔离了。
所以此时LAN 1下的主机不能“看”到LAN 1里的主机，只能将信息包先发送到默认网关，而此时的网关没有设置到LAN 2的路由，无法做有效的转发。
这种情况下，必须要设置静态路由条目。
大家看一下下面的图示就更多加容易了解了，此种网络环境的拓扑示意如下：图1（注：完整的拓扑图应该还有交换设备吧，不是今天讨论话题中省略了该设备了）如图一所示，LAN 1为192.168.0.0这个标准C类网段，路由器R1为原有路由器，它的WAN口接入宽带，LAN口（IP为192.168.0.1）挂着 192.168.0.0网段（子网掩码255.255.255.0的C类网）主机和路由器R2（新添加）的WAN口（IP 为 192.168.0.100）。
R2的LAN口（IP为192.168.1.1）下挂着新加入的LAN 2这个192.168.1.0的C类不同网段的主机。
一、静态路由设置下面就以几个典型应用为例，来说明一下什么情况需要设置静态路由，静态路由条目的组成，以及静态路由的具体作用。
例一：最简单的串连式双路由器型环境这种情况多出现于中小企业在原有的路由器共享Internet的网络中，由于扩展的需要，再接入一台路由器以便连接另一个新加入的网段。
而家庭中也很可能出现这种情况，如用一台宽带路由器共享宽带后，又加入了一台无线路由器满足无线客户端的接入。
图1（注：图中省略了可能存在的交换层设备）如图1所示，LAN 1为192.168.0.0这个标准C类网段，路由器R1为原有路由器，它的WAN口接入宽带，LAN口（IP为192.168.0.1）挂着192.168.0.0网段（子网掩码255.255.255.0的C类网）主机和路由器R2（新添加）的WAN口（IP为192.168.0.100）。
R2的LAN口（IP为192.168.1.1）下挂着新加入的LAN 2这个192.168.1.0的C类不同网段的主机。
如果按照共享Internet的方式简单设置，此时应将192.168.0.0的主机网关都指向R1的LAN口（192.168.0.1），192.168.1.0网段的主机网关指向R2的LAN口（192.168.1.1），那么只要R2的WAN 口网关指向192.168.0.1，192.168.1.0的主机就都能访问192.168.0.0网段的主机并能通过宽带连接上网。
这是因为前面所说的宽带路由器中一条默认路由在起作用，它将所有非本网段的目的IP包都发到WAN口的网关（即路由器R1），再由R1来决定信息包应该转发到它自己连的内网还是发到外网去。
但是192.168.0.0网段的主机网关肯定要指向192.168.0.1，而R1这时并不知道192.168.1.0这个LAN 2的正确位置，那么此时只能上网以及本网段内的互访，不能访问到192.168.1.0网段的主机。
这时就需要在R1上指定一条静态路由，使目的IP为192.168.1.0网段的信息包能转发到路由器R2去。
