华为路由器模拟实验九 静态路由实验

静态路由实验内容静态路由实验内容一、实验目的本次实验旨在通过搭建静态路由环境，掌握静态路由的基本原理和配置方法，以及了解不同网络拓扑下静态路由的应用场景。

二、实验环境1.硬件环境：PC机若干台、交换机若干台、路由器若干台；2.软件环境：Windows操作系统、GNS3模拟器。

三、实验步骤1.搭建网络拓扑根据实验需求，选择合适的网络拓扑进行搭建。

一般来说，静态路由适用于小型企业或部门内部网络，所以我们可以选择两台交换机和两台路由器进行搭建。

其中，交换机用于连接不同子网，路由器则负责子网之间的数据转发。

2.配置IP地址在搭建好网络拓扑后，需要为每个设备配置IP地址。

具体操作步骤如下：（1）进入交换机或路由器的命令行界面；（2）输入“enable”命令进入特权模式；（3）输入“configure terminal”命令进入全局配置模式；（4）输入“interface 端口号”命令进入相应接口的配置模式；（5）输入“ip address IP地址子网掩码”命令设置IP地址和子网掩码；（6）输入“no shutdown”命令开启接口。

3.配置静态路由在完成IP地址的配置后，需要为路由器配置静态路由。

具体操作步骤如下：（1）进入路由器的命令行界面；（2）输入“enable”命令进入特权模式；（3）输入“configure terminal”命令进入全局配置模式；（4）输入“ip route 目标网络子网掩码下一跳地址”命令设置静态路由信息。

4.测试网络连通性在完成静态路由的配置后，需要进行网络连通性测试。

具体操作步骤如下：（1）在PC机上打开CMD命令行界面；（2）输入“ping 目标IP地址”命令测试是否能够ping通目标主机。

四、实验注意事项1.在搭建网络拓扑时，需要保证每个设备之间的连接正确无误，否则可能会导致网络不稳定或无法正常工作。

2.在配置IP地址和静态路由时，需要注意各个参数的正确性和一致性，否则也会导致网络不稳定或无法正常工作。

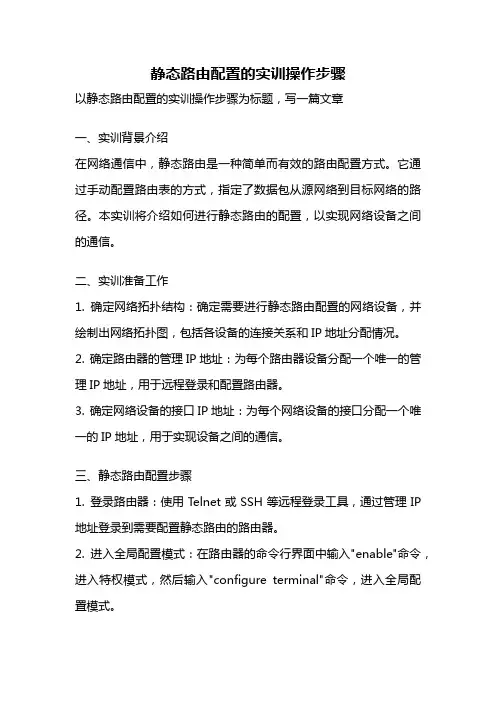

静态路由配置的实训操作步骤以静态路由配置的实训操作步骤为标题，写一篇文章一、实训背景介绍在网络通信中，静态路由是一种简单而有效的路由配置方式。

它通过手动配置路由表的方式，指定了数据包从源网络到目标网络的路径。

本实训将介绍如何进行静态路由的配置，以实现网络设备之间的通信。

二、实训准备工作1. 确定网络拓扑结构：确定需要进行静态路由配置的网络设备，并绘制出网络拓扑图，包括各设备的连接关系和IP地址分配情况。

2. 确定路由器的管理IP地址：为每个路由器设备分配一个唯一的管理IP地址，用于远程登录和配置路由器。

3. 确定网络设备的接口IP地址：为每个网络设备的接口分配一个唯一的IP地址，用于实现设备之间的通信。

三、静态路由配置步骤1. 登录路由器：使用Telnet或SSH等远程登录工具，通过管理IP 地址登录到需要配置静态路由的路由器。

2. 进入全局配置模式：在路由器的命令行界面中输入"enable"命令，进入特权模式，然后输入"configure terminal"命令，进入全局配置模式。

3. 配置静态路由：在全局配置模式下，输入"ip route 目标网络目标网络掩码下一跳地址"命令，配置静态路由。

其中，目标网络为需要访问的目标网络地址，目标网络掩码为目标网络的子网掩码，下一跳地址为数据包的下一跳路由器的IP地址。

4. 保存配置：输入"end"命令退出配置模式，然后输入"write"命令保存配置。

四、实训操作示例假设有两台路由器R1和R2，它们之间通过以太网连接。

R1的管理IP地址为192.168.1.1，R2的管理IP地址为192.168.2.1。

R1的接口IP地址为192.168.1.254，R2的接口IP地址为192.168.2.254。

现在需要配置R1和R2之间的静态路由。

1. 登录R1路由器：使用Telnet工具，输入192.168.1.1，登录到R1路由器。

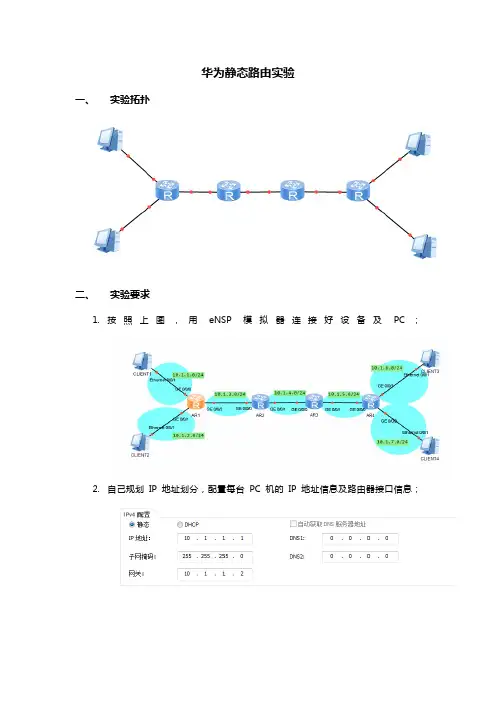

华为静态路由实验
一、实验拓扑
二、实验要求
1.按照上图，用eNSP模拟器连接好设备及PC；
2.自己规划IP地址划分，配置每台PC机的IP地址信息及路由器接口信息；
3.在路由器上配置静态路由，实现全网互通，任何一个PC可以ping通任意一个IP
地址；
4.要求配置路由器，保证每台路由器都可以被远程登录管理，用户名统一用admin，
密码用huawei；
5.使用抓包软件，对telnet数据包进行抓包分析；
6.结合实验现象，利用7层通信模型，分析PC之间的通信过程；
7 ↓↑7
6 ↓↑6
5 ↓↑5
4 ↓↑4
3（加密）↓↑3（解密）
2（加密）↓↑2（解密）
1（加密）↓→→→→↑1（解密）
三、思考题
如何使用最少的命令，实现该网络的全网互通？
=.=少用点网络域！！！就能用最少的命令了呗~~~呵呵哒，编不出来0.0。

静态路由的配置实验报告静态路由的配置实验报告概述:静态路由是网络中常用的一种路由配置方式，它通过手动配置路由表来指定数据包的转发路径。

本实验旨在通过配置静态路由，实现不同网络之间的通信，并对配置过程和结果进行分析。

实验环境:本实验使用了三台虚拟机，分别代表不同的网络。

其中，虚拟机A位于192.168.1.0/24网络，虚拟机B位于192.168.2.0/24网络，虚拟机C位于192.168.3.0/24网络。

虚拟机A作为路由器，连接了虚拟机B和虚拟机C。

实验步骤:1. 配置虚拟机A的网络接口:在虚拟机A中，打开终端，输入命令“sudo ifconfig eth0 192.168.1.1/24”来配置eth0接口的IP地址为192.168.1.1，子网掩码为255.255.255.0。

2. 配置虚拟机B的网络接口:在虚拟机B中，打开终端，输入命令“sudo ifconfig eth0 192.168.2.1/24”来配置eth0接口的IP地址为192.168.2.1，子网掩码为255.255.255.0。

3. 配置虚拟机C的网络接口:在虚拟机C中，打开终端，输入命令“sudo ifconfig eth0 192.168.3.1/24”来配置eth0接口的IP地址为192.168.3.1，子网掩码为255.255.255.0。

4. 配置虚拟机A的静态路由:在虚拟机A中，打开终端，输入命令“sudo route add -net 192.168.2.0netmask 255.255.255.0 gw 192.168.1.1”来添加到达192.168.2.0/24网络的静态路由，下一跳为192.168.1.1。

同样地，输入命令“sudo route add -net 192.168.3.0 netmask 255.255.255.0gw 192.168.1.1”来添加到达192.168.3.0/24网络的静态路由。

静态路由实验报告静态路由实验报告引言：静态路由是计算机网络中常用的一种路由方式，它通过手动配置路由表来确定数据包的传输路径。

本实验旨在通过实际操作，深入理解静态路由的原理和应用。

一、实验目的本实验的主要目的是掌握静态路由的配置和使用方法，了解其优缺点，并通过实际操作验证静态路由的可行性和效果。

二、实验环境本实验使用了一台运行Windows操作系统的计算机，以及两台路由器设备。

三、实验步骤1. 确定网络拓扑结构在本实验中，我们使用了一个简单的网络拓扑结构，包括两台路由器和两台主机。

路由器A连接主机A，路由器B连接主机B，并且路由器A和路由器B之间通过一条链路相连。

2. 配置IP地址首先，我们需要为每个设备配置IP地址。

在路由器A上，我们将其接口1配置为192.168.1.1/24，接口2配置为10.0.0.1/24；在路由器B上，我们将其接口1配置为10.0.0.2/24，接口2配置为192.168.2.1/24。

主机A和主机B分别配置为192.168.1.2/24和192.168.2.2/24。

3. 配置静态路由在路由器A上，我们需要配置到达192.168.2.0/24网络的静态路由。

使用命令行界面，输入以下命令：```route add 192.168.2.0 mask 255.255.255.0 10.0.0.2```这条命令的意思是将数据包目的地址为192.168.2.0/24的数据包发送到10.0.0.2进行转发。

在路由器B上，我们同样需要配置到达192.168.1.0/24网络的静态路由。

使用命令行界面，输入以下命令：```route add 192.168.1.0 mask 255.255.255.0 10.0.0.1```这条命令的意思是将数据包目的地址为192.168.1.0/24的数据包发送到10.0.0.1进行转发。

4. 测试连通性配置完成后，我们可以进行连通性测试。

在主机A上，使用ping命令向主机B 发送数据包：```ping 192.168.2.2```如果ping命令成功返回，说明静态路由配置成功，数据包能够正常传输。

静态路由配置的实验报告
静态路由配置实验报告
摘要：本实验旨在探究静态路由配置对网络通信的影响。

通过实验，我们了解了静态路由配置的基本原理和操作步骤，并通过实际操作验证了其在网络通信中的作用和效果。

引言：在网络通信中，路由器扮演着至关重要的角色，它负责将数据包从源主机传输到目标主机。

静态路由配置是一种简单而有效的路由器配置方式，通过手动设置路由表来指定数据包的传输路径。

本实验将通过配置静态路由来探究其对网络通信的影响。

实验目的：1. 了解静态路由配置的基本原理和操作步骤；2. 验证静态路由配置对网络通信的作用和效果。

实验步骤：1. 搭建实验环境，包括两台路由器和多台主机；2. 配置路由器的静态路由表，指定数据包的传输路径；3. 进行网络通信测试，观察数据包的传输情况。

实验结果：经过实验操作和测试，我们发现静态路由配置可以有效地指定数据包的传输路径，提高网络通信的效率和稳定性。

通过手动设置路由表，我们可以灵活地控制数据包的传输，避免网络拥堵和数据丢失的问题。

结论：静态路由配置是一种简单而有效的路由器配置方式，通过手动设置路由表来指定数据包的传输路径。

本实验通过实际操作验证了静态路由配置对网络通信的作用和效果，为我们深入理解网络通信和路由器配置提供了重要的实践基础。

展望：未来，我们将进一步探究动态路由配置和其他高级路由技术，深入研究
网络通信的原理和方法，为网络技术的发展和应用做出更大的贡献。

通过本次实验，我们对静态路由配置有了更深入的理解，相信在今后的学习和工作中能够更好地运用和实践这一技术。

2019/3/30
第六步：配置静态路由 1、在Router A上配置静态路由
2、在PC-A上： ping 129.3.1.11（不通） 在PC-B上： ping 129.1.1.11（不通） 想想为什么？ 3、在Router B上配置静态路由 4、在PC-A上： ping 129.3.1.11（通） 在PC-A上： ping 129.3.1.11（通）
学习动物精神

12、善解人意的海豚：常常问自己：我是 主管该怎么办才能有助于更好的处理事情 的方法。在工作上善解人意， 会减轻主管、共 事者的负担，也 让你更具人缘。

2019/3/30
第二步：将PC-A通过交换机联接到Router A的ethernet 0端口， 配置PC-A ： IP：129.1.1.11 Mark：255.255.0.0 Gateway：129.1.1.254 第三步：配置Router B <Quidway>system [Quidway]interface ethernet 0/1 [Quidway-Ethernet1]ip addr 129.3.1.254 255.255.0.0 [Quidway-Ethernet0]int eth 0/0 [Quidway-Ethernet0]ip addr 129.2.1.2 255.255.0.0
[Quidway]ip route-static 129.3.0.0 255.255.0.0 129.2.1.2
[Quidway]ip route-static 129.1.0.0 255.255.0.0 129.2.1.1
2019/3/30
学习动物精神

11、机智应变的猴子：工作的流程有时往往是一成不变的， 新人的优势在于不了解既有的做法，而能创造出新的创意 与点子。一味 地接受工作的交付， 只能学到工作方法 的皮毛，能思考应 变的人，才会学到 方法的精髓。

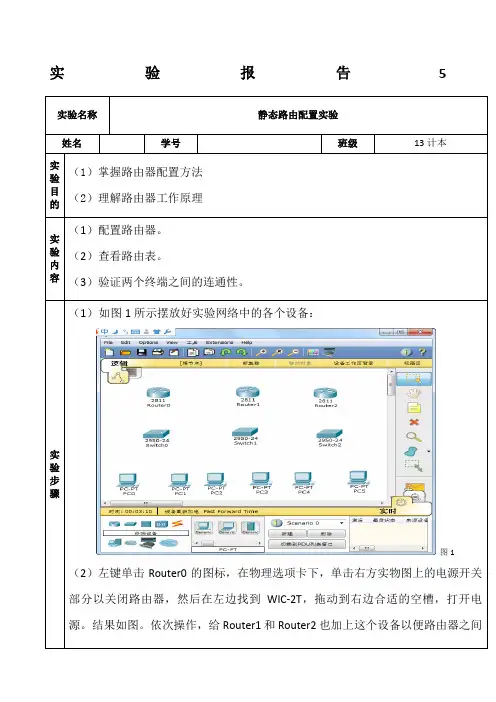

实验报告5
）左键单击Router0的图标，在物理选项卡下，单击右方实物图上的电源开关部分以关闭路由器，然后在左边找到WIC-2T，拖动到右边合适的空槽，打开电源。

结果如图。

依次操作，给Router1和Router2也加上这个设备以便路由器之间
（3）如图3所示，用连线中的直通线把PC、交换机、路由器三者连接起来，连接的时候选的都是FastEthernet端口。

然后用DCE 串口线把3个路由器之间互相连
图3
图4
图6
）接下来就是本实验的重点了，设置静态路由。

①首先设置路由器之前的网络；
④首先左键单击Router0，如图8所示，在<配置>选项卡中的Serial0/3/0
右边中完成对应信息（IP、子网掩码、端口状态、时钟速度）：
图8
（9）完成上边的步骤以后，看似路由器之间连通了，其实路由器之间还不能通信。

根据静态路由的相关概念，我们还需要设置路由器的“下一跳”<配置
项卡的左方选择<路由配置>的<静态路由>，然后在右边加入刚才所说的信息，
图10。

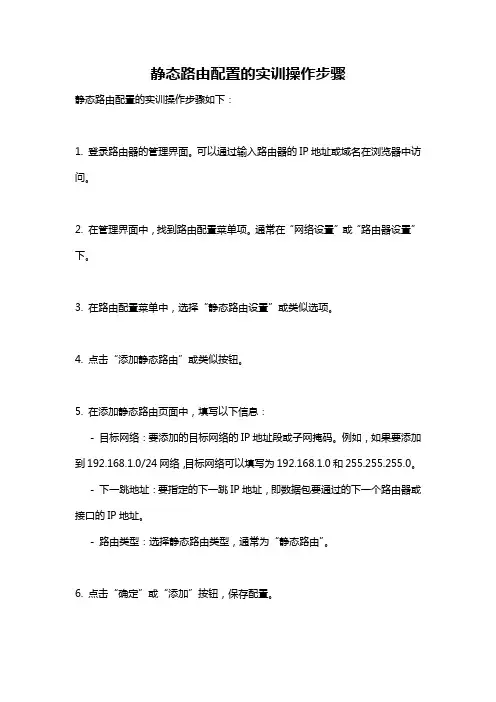

静态路由配置的实训操作步骤
静态路由配置的实训操作步骤如下：
1. 登录路由器的管理界面。

可以通过输入路由器的IP地址或域名在浏览器中访问。

2. 在管理界面中，找到路由配置菜单项。

通常在“网络设置”或“路由器设置”下。

3. 在路由配置菜单中，选择“静态路由设置”或类似选项。

4. 点击“添加静态路由”或类似按钮。

5. 在添加静态路由页面中，填写以下信息：
- 目标网络：要添加的目标网络的IP地址段或子网掩码。

例如，如果要添加到192.168.1.0/24网络，目标网络可以填写为192.168.1.0和255.255.255.0。

- 下一跳地址：要指定的下一跳IP地址，即数据包要通过的下一个路由器或接口的IP地址。

- 路由类型：选择静态路由类型，通常为“静态路由”。

6. 点击“确定”或“添加”按钮，保存配置。

7. 如果需要添加更多的静态路由，重复步骤4-6。

8. 完成配置后，重新启动路由器或应用新的配置。

有些路由器会自动应用配置更改。

9. 验证静态路由是否生效。

可以通过ping目标网络的设备或使用路由跟踪工具来验证。

请注意，不同品牌和型号的路由器可能略有不同的配置界面和选项，以上步骤仅供参考，具体操作可能会有所差异。

在进行配置之前，请确保详细阅读路由器的使用手册或参考官方文档。

一、实验目的本次静态路由实验实训的主要目的是通过实际操作，加深对静态路由原理的理解，掌握静态路由的配置方法，以及了解静态路由在实际网络中的应用。

通过实验，提高网络设备的配置和管理能力，为今后从事网络工作打下基础。

二、实验内容1. 实验环境：使用三台路由器（R1、R2、R3）和一台交换机，搭建一个简单的网络拓扑结构。

2. 实验步骤：（1）配置路由器接口IP地址：为R1、R2、R3配置相应的接口IP地址，并设置子网掩码。

（2）配置静态路由：在R1上配置到达R2的静态路由，在R2上配置到达R3的静态路由，在R3上配置到达R1的静态路由。

（3）测试网络连通性：使用ping命令测试不同路由器之间的连通性。

（4）修改静态路由：修改R1上的静态路由，测试网络连通性是否受到影响。

（5）删除静态路由：删除R2上的静态路由，测试网络连通性是否受到影响。

三、实验过程及结果1. 配置路由器接口IP地址：按照实验要求，为三台路由器的接口配置了相应的IP地址和子网掩码。

2. 配置静态路由：在R1上配置到达R2的静态路由，命令如下：R1> ip route 192.168.2.0 255.255.255.0 192.168.1.2在R2上配置到达R3的静态路由，命令如下：R2> ip route 192.168.3.0 255.255.255.0 192.168.2.2在R3上配置到达R1的静态路由，命令如下：R3> ip route 192.168.1.0 255.255.255.0 192.168.3.23. 测试网络连通性：使用ping命令测试不同路由器之间的连通性，结果如下：R1> ping 192.168.2.2Pinging 192.168.2.2 with 32 bytes of data:Reply from 192.168.2.2: bytes=32 time=1ms TTL=255...R2> ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Reply from 192.168.1.2: bytes=32 time=1ms TTL=255...R3> ping 192.168.3.2Pinging 192.168.3.2 with 32 bytes of data:Reply from 192.168.3.2: bytes=32 time=1ms TTL=255...4. 修改静态路由：将R1上的静态路由修改为到达R2的下一跳地址为192.168.1.1，命令如下：R1> ip route 192.168.2.0 255.255.255.0 192.168.1.1测试网络连通性，发现连通性受到影响。

eNSP静态路由配置实验报告eNSP静态路由配置实验报告一、实验目的本次实验旨在通过华为eNSP模拟软件，掌握静态路由的配置方法，理解路由器的基本工作原理，以及静态路由在计算机网络中的作用和应用。

二、实验设备与软件1.华为eNSP模拟软件2.Windows 10操作系统3.华为路由器模拟器三、实验原理静态路由是一种手动配置的路由协议，它不会自动更新路由表，而是由网络管理员根据网络拓扑和连接状况进行手动配置。

静态路由具有较高的安全性，但在网络拓扑发生变化时，需要手动更新路由表，增加了管理的复杂性。

四、实验步骤1.打开华为eNSP模拟软件，创建实验网络拓扑结构。

2.在路由器上配置静态路由。

在命令行中输入“ip route”命令，然后输入目标网络、网关和度量值。

例如：ip route 192.168.1.0 255.255.255.0192.168.1.1。

3.在实验网络中添加和配置PC机，并设置IP地址。

4.启动网络设备，如交换机、路由器等。

5.在PC机上测试网络连通性。

通过ping命令测试与目标网络的连通性。

例如：ping 192.168.1.2。

五、实验结果与分析在实验过程中，我们成功地配置了静态路由，并在PC机之间实现了网络连通性。

通过观察路由表，我们可以看到路由器成功地将数据包转发到了目标网络。

静态路由的配置过程相对简单，适用于小型网络和拓扑结构稳定的网络环境。

然而，如果网络拓扑发生变化，需要手动更新路由表，增加了管理的复杂性。

六、实验总结与建议通过本次实验，我们掌握了静态路由的配置方法，理解了路由器的基本工作原理，以及静态路由在计算机网络中的作用和应用。

在实验过程中，我们需要注意正确配置网关地址和目标网络地址，以确保数据包能够正确地被转发到目标网络。

同时，我们也需要注意网络安全问题，如设置合理的访问控制列表（ACL）和防火墙规则等。

针对本次实验，我们建议在未来的实验中可以尝试不同的网络拓扑结构，以及配置更多的路由协议，以便更好地掌握网络路由的原理和技巧。

华为的路由器模拟器及实验内容2009-12-21 20:27:53| 分类：默认分类| 标签：|字号大中小订阅实验一：基本命令实验实验二：配置端口聚合实验三：基本VLAN设置实验四：配置primary VLAN和secondary VLAN实验五：其它功能实验六：路由器BootROM升级实验七：直联路由实验八：单臂路由实验九：静态路由实验实验十：动态路由实验实验十一：访问控制列表实验十二：地址转换配置华为的路由器模拟器下载地址（右键迅雷下载）实验一基本命令实验添加一个交换机，一个计算机，双击交换机，进入终端配置：systempassword:[Quidway]sysname S3026 交换机命名[S3026]super password 111 修改特权用户密码[S3026]user-interface vty 0 4[S3026-ui-vty0-4]authentication-mode password[S3026-ui-vty0-4]set authentication-mode password simple 222 [S3026-ui-vty0-4]user privilege level 3[S3026-ui-vty0-4]quit[S3026]quitsyspassword:111[S3026]display currect-config[S3026]dis curr[S3026]vlan 2[S3026-vlan2]port ethernet0/2[S3026-vlan2]port e0/4 to et0/6[S3026-vlan2]quit[S3026]dis vlan[S3026]int e0/3[S3026-Ethernet1]port access vlan 2[S3026-Ethernet1]quit[S3026]dis vlan[S3026]dis curr[S3026]interface vlan 1 进入接口视图[S3026-Vlan-interface1]ip address 10.65.1.1 255.255.0.0[S3026-Vlan-interface1]quit[S3026]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2[S3026]ip default-gateway 10.65.1.2[S3026]dis curr[S3026]save双击小电脑：login:rootpassword:linux[root@PCA root]#ifconfig eth0 10.65.1.1 netmask 255.255.0.0 [root@PCA root]#ping 10.65.1.2[root@PCA root]#telnet 10.65.1.2实验二配置端口聚合要求聚合的端口工作在全双工，速度一致，在同一槽口且连续，ingress:源MAC, both:源和目的MAC对于SwitchA:[SwitchA]interface ethernet0/1[SwitchA-Ethernet0/1]duplex full[SwitchA-Ethernet0/1]speed 100[SwitchA-Ethernet0/1]int e0/2[SwitchA-Ethernet0/2]duplex full[SwitchA-Ethernet0/2]speed 100对于SwitchB:[SwitchB]interface ethernet0/1[SwitchB-Ethernet0/1]duplex full[SwitchB-Ethernet0/1]speed 100[SwitchB-Ethernet0/1]int e0/2[SwitchB-Ethernet0/2]duplex full[SwitchB-Ethernet0/2]speed 100聚合操作：[SwitchA]link-aggregation ethernet0/1 to ethernet0/2 both [SwitchB]link-aggregation ethernet0/1 to ethernet0/2 both[SwitchA]display link-aggregation ethernet0/1[SwitchA]undo link-aggregation all实验三基本VLAN设置[SwitchA]vlan 2[SwitchA-vlan2]port e0/3 to e0/4[SwitchA]vlan 3[SwitchA-vlan3]port e0/5 to e0/6[SwitchB]vlan 2[SwitchB-vlan2]port e0/3 to e0/4[SwitchB]vlan 3[SwitchB-vlan3]port e0/5 to e0/6设置计算机的IP为：PCA:10.65.1.1 PCB:10.65.1.2 PCC:10.65.1.3 PCD:10.65.1.4 [root@PCA root]#ping 10.65.1.1 通[root@PCA root]#ping 10.65.1.2 不通[root@PCA root]#ping 10.65.1.3 不通[root@PCA root]#ping 10.65.1.4 不通将PCA改接到SwitchA E0/2, PCC改接到SwitchB E0/2[root@PCA root]#ping 10.65.1.3 通(这时都在vlan 1)再改回来:[S3026A]interface ethernet 0/8[S3026A-Ethernet0/8]port link-type trunk[S3026A-Ethernet0/8]port trunk permit vlan all[S3026B]interface ethernet 0/1[S3026B-Ethernet0/1]port link-type trunk[S3026B-Ethernet0/1]port trunk permit vlan all[root@PCA root]#ping 10.65.1.3 通[root@PCA root]#ping 10.65.1.4 不通[root@PCB root]#ping 10.65.1.4 通即：PCA和PCC同在vlan 2 是通的。

一、实训背景随着网络技术的不断发展，网络设备在企事业单位、学校等场所得到了广泛应用。

路由器作为网络层设备，负责在不同局域网之间传输数据分组，并确定最佳传输路径。

为了使网络能够正常工作，我们需要对路由器进行配置，使其满足实际需求。

本实训报告针对静态路由器的配置进行阐述。

二、实训目的1. 掌握静态路由的配置方法和技巧；2. 通过静态路由方式实现网络的连通性；3. 熟悉广域网线缆的链接方式；4. 提高网络设备配置的实际操作能力。

三、实训环境1. 硬件设备：两台路由器、一台计算机、网络交换机；2. 软件设备：Packet Tracer模拟软件、Windows操作系统；3. 线缆：网线、串行线。

四、实训步骤1. 搭建网络拓扑结构（1）在Packet Tracer中搭建网络拓扑，包括两台路由器、一台计算机和一台网络交换机；（2）连接设备，确保网络连通。

2. 配置路由器接口IP地址（1）在路由器R1上，配置G0/0/0接口的IP地址为192.168.1.1/24；（2）在路由器R2上，配置G0/0/0接口的IP地址为192.168.2.1/24。

3. 配置路由器直连路由（1）在路由器R1上，查看直连路由；（2）在路由器R2上，查看直连路由。

4. 配置静态路由（1）在路由器R1上，配置静态路由，目标网段为192.168.2.0，下一跳为192.168.2.1；（2）在路由器R2上，配置静态路由，目标网段为192.168.1.0，下一跳为192.168.1.1。

5. 验证配置（1）在计算机上，ping通192.168.2.1，验证R1与R2之间的连通性；（2）在计算机上，ping通192.168.1.1，验证R2与R1之间的连通性。

五、实训结果与分析1. 通过静态路由配置，实现了R1与R2之间的连通性；2. 在计算机上成功ping通192.168.2.1和192.168.1.1，说明网络配置正确；3. 在实训过程中，掌握了静态路由的配置方法和技巧，提高了网络设备配置的实际操作能力。

实验九静态路由实验PCA:10.65.1.1 PCB:10.66.1.1 PCC:10.70.1.1 PCD:10.71.1.1[RouterA]interface ethernet0[RouterA-Ethernet0]ip addrress 10.65.1.2 255.255.0.0 [RouterA-Ethernet0]undo shutdown[RouterA-Ethernet0]int e1[RouterA-Ethernet1]ip addrress 10.66.1.2 255.255.0.0 [RouterA-Ethernet1]undo shutdown[RouterA-Ethernet1]int s1[RouterA-Serial1]ip addrress 10.68.1.2 255.255.0.0 [RouterA-Serial1]undo shutdown[RouterA-Serial1]clock rate 64000[RouterA-Serial1]quit[RouterA]ip routing[RouterA]dis curr[RouterB]interface ethernet0[RouterB-Ethernet0]ip addrress 10.70.1.2 255.255.0.0 [RouterB-Ethernet0]undo shutdown[RouterB-Ethernet0]int e1[RouterB-Ethernet1]ip addrress 10.71.1.2 255.255.0.0 [RouterB-Ethernet1]undo shutdown[RouterB-Ethernet1]int s0[RouterB-Serial0]ip addrress 10.68.1.1 255.255.0.0 [RouterB-Serial0]undo shutdown[RouterB-Serial0]quit[RouterB]ip routing[RouterB]dis curr[root@PCA root]#ifconfig eth0 10.65.1.1 netmask 255.255.0.0 [root@PCA root]#route add default gw 10.65.1.2[root@PCA root]#ping 10.65.1.2 通[root@PCA root]#ping 10.66.1.2 通[root@PCA root]#ping 10.67.1.2 通[root@PCA root]#ping 10.68.1.2 不通[root@PCA root]#ping 10.69.1.2 不通[RouterA]ip route-static 10.69.0.0 255.255.0.0 10.67.1.1 [root@PCA root]#ping 10.69.1.1 通三个路由器的静态路由 (参考实验九图)设置RouterA的IP:f0/0: 10.65.1.2 --->PCA:10.65.1.1f0/1: 10.66.1.2 --->PCB:10.66.1.1s0/0: 10.67.1.2s0/1: 10.68.1.2 --->接RouterC s0/0设置RouterC的IP:s0/0: 10.68.1.1 <---s0/1: 10.78.1.2 --->接RouterB s0/0设置RouterB的IP:s0/0: 10.78.1.1 <---s0/1: 10.67.1.1f0/0: 10.69.1.2 --->PCC:10.69.1.1f0/1: 10.70.1.2 --->PCD:10.70.1.1设置从PCA到PCC的静态路由[ROA]ip routing[ROA]ip route-static 10.69.0.0 255.255.0.0 10.68.1.1[ROA]display ip route[ROB]ip route-static 10.69.0.0 255.255.0.0 10.78.1.1[ROB]display ip route[root@PCA root]#ping 10.69.1.1 (通)[root@PCA root]#ping 10.78.1.1 (不通)[root@PCA root]#ping 10.70.1.1 (不通)为什么PCA 到10.78.1.1不通呢？它是去10.69.1.1要经过的地方啊，这是由于在RouterA上，没有去10.78.0.0网络的路由，所以到这个网络它不知道要向哪去送。

静态路由配置的实验报告静态路由配置的实验报告引言：在计算机网络中，路由是实现不同网络之间数据传输的关键。

路由器通过路由表来确定数据包的转发路径。

静态路由是一种手动配置的路由方式，管理员需要手动配置路由器的路由表来指定数据包的转发路径。

本实验旨在探究静态路由配置的原理和实践操作，并验证其在网络通信中的应用。

1. 实验目的本实验的目的是通过实际操作，了解静态路由配置的原理和方法，并验证其在网络通信中的应用。

具体目标如下：1. 理解静态路由的概念和工作原理；2. 学会使用路由器的命令行界面进行静态路由的配置；3. 验证静态路由配置的正确性和可行性。

2. 实验环境本次实验使用以下硬件和软件环境：1. 路由器设备（型号：XXX）；2. 计算机设备（型号：XXX）；3. 操作系统：Windows 10；4. 路由器配置工具：XXX。

3. 实验步骤3.1 配置路由器首先，将计算机设备和路由器设备通过网线连接起来。

然后，打开路由器配置工具，登录路由器的管理界面。

在管理界面中，找到路由器的路由表配置选项。

3.2 添加静态路由在路由表配置选项中，点击添加静态路由的按钮。

根据实验需求，填写目的网络地址和下一跳路由器的IP地址。

点击确认按钮，完成静态路由的添加。

3.3 验证路由配置在计算机设备上打开命令提示符窗口，输入ping命令，测试与目的网络地址之间的连通性。

如果ping命令返回成功，则说明静态路由配置成功。

4. 实验结果与分析通过实验操作，我们成功配置了静态路由，并验证了其在网络通信中的应用。

通过添加静态路由，我们可以手动指定数据包的转发路径，从而实现网络之间的通信。

5. 实验总结通过本次实验，我们深入了解了静态路由配置的原理和方法。

静态路由是一种简单有效的路由方式，适用于小规模网络环境。

然而，静态路由需要手动配置，对网络管理员的技术要求较高。

在实际应用中，我们需要根据网络规模和需求来选择合适的路由方式。

6. 实验感想本次实验让我对静态路由有了更深入的了解。

网络拓扑图
实验步骤与具体方法
步骤 第一步：配置Router A： 分别为eth 0/0和eth 0/1端口指定规划好的IP地址，以下用B类网址为例： <Quidway>system [Quidway]interface ethernet 0/1 [Quidway-Ethernet1]ip addr 129.1.1.254 255.255.0.0 [Quidway-Ethernet0]int eth 0/0 [Quidway-Ethernet0]ip addr 129.2.1.1 C-A通过交换机联接到Router A的ethernet 0端口，配置PC-A ： IP：129.1.1.11 Mark：255.255.0.0 Gateway：129.1.1.254 第三步：配置Router B <Quidway>system [Quidway]interface ethernet 0/1 [Quidway-Ethernet1]ip addr 129.3.1.254 255.255.0.0 [Quidway-Ethernet0]int eth 0/0 [Quidway-Ethernet0]ip addr 129.2.1.2 255.255.0.0
直联路由的配置
网络拓扑图
192.168.1.1
192.168.2.1
192.168.2.2
192.168.1.2
实验二 直联路由 使用的命令 <Quidway>system [Quidway]interface ethernet 0/0 [Quidway-Ethernet0]ip addr 192.168.1.2 255.255.255.0 [Quidway-Ethernet0]undo shutdown [Quidway-Ethernet0]int eth 0/1 [Quidway-Ethernet1]ip addr 192.168.2.2 255.255.255.0 [Quidway-Ethernet1]undo shutdown 设置PCA的IP地址和子网掩码为： 192.168.1.1 255.255.255.0 设置PCB的IP地址和子网掩码为： 192.168.2.1 255.255.255.0

16
实验步骤 路 由 器 RIP RIP 配 置 （实 训 ）
5.进入路由器C 对其如下进行配置。 5.进入路由器C，对其如下进行配置。 进入路由器
<Quidway>system Enter system view, return to user view with Ctrl+Z. [Quidway]interface e0 [Quidway[Quidway-Ethernet0]ip add 192.168.13.1 255.255.255.0 [Quidway[Quidway-Ethernet0]undo shutdown [Quidway[Quidway-Ethernet0]quit [Quidway]int s1 [Quidway[Quidway- erial1]ip add 192.168.2.3 255.255.255.0 [Quidway[Quidway- erial1]undo shut [Quidway[Quidway- erial1]quit [Quidway]rip [Quidway[Quidway-rip]networ 192.168.13.0 [Quidway[Quidway-rip]networ 192.168.2.0 [Quidway[Quidway-rip]quit [Quidway]ip routin
实验步骤 路 由 器 静 态 路 由 配 置 （实 训 ）
10
5.分别进入每台计算机，Ping其它计算机， 5.分别进入每台计算机，Ping其它计算机，测试能否 分别进入每台计算机 其它计算机 Ping通 Ping通。 6.分别进入每个路由器，用display ip route命令， 6.分别进入每个路由器， route命令， 分别进入每个路由器 命令 查看各路由器的路由表。 查看各路由器的路由表。
