实验三 静态路由与默认路由

  • 格式：pdf
  • 大小：109.54 KB
  • 文档页数：3

实验三静态路由与默认路由的配置
为互联网络中路由器的每个接口设置适当的IP 地址后，要使该互联网络中的每个网络之间能够相互通信，必须将互联网络中的每个网络添加到每个路由器的路由表中。

给路由器添加路由表有静态和动态的方式，本实验学习怎样在路由器上手工将网络添加到每个路由器的路由表中，并验证网络之间的连通性。

1．实验目的
1）了解路由表在路由器进行数据包转发时所起的作用；
2）理解路由器转发数据包的工作过程；
3）学习在路由器上添加静态路由的方法；
4）学习在路由器上添加默认路由的方法；
5）学会在路由器上查看路由表；
6）会进行网络连通性的检查。

2．实验环境
计算机、若干台路由器组成的互联网络
3.实验要求与说明
在实验图3-1所示的网络拓扑图中，给每台路由器添加静态路由，使每台路由器上都具有完整的路由表，使每个互联网之间都能够相互通信。

检查每个路由器上的路由表，并验证各个网络之间是否能够相互通信。

用默认路由取代路由器Router3上的静态路由，检查路由表，再验证各个网络之间是否能够相互通信。

通过实验，加深对静态路由和默认路由的理解。

10.1.2.2/24172.16.20.2/24
实验图3-1172.16.20.1/24172.16.10.2/2410.1.2.1/24172.16.10.1/24
10.1.1.2/2410.1.1.1/24Router3
Router2
Router1PC1
PC24．实验步骤
(1)按照实验图3-1所示的网络拓扑图连接网络设备。

(2)在实验图中的方框中标示出你所使用的每个路由器的接口的名称。

(3)根据实验图中的内容先在下表中填写所使用的路由器接口的名称、IP
地址，计算机的IP地址、默认网关等有关内容。

接口路由器
接口1接口2
接口名称IP地址接口名称IP地址
Router1
Router2
Router3
IP地址子网掩码默认网关PC1
PC2
4.根据上表的内容给每个路由器设置适当的主机名及其他一些基本参数，并给每个路由器和PC机的接口设置表中所示的IP地址，子网掩码等。

子网掩码全部为25
5.255.255.0。

注意，在这里由于路由器之间都是通过Serial接口进行连接的，每一对连接之间，必然有一台路由器充当DCE的角色，要给它设置时钟频率。

我们可以用show controllers命令检查接口是DTE还是DCE。

对充当DCE 的接口设置时钟频率。

(5)检查路由器两两之间的连通性，如果没有问题，继续进行下面的实验。

(6)给Router1设置适当的静态路由。

Router1#config t
Router1(config)#ip route10.1.2.0255.255.255.010.1.1.2
Router1(config)#ip route172.16.20.0255.255.255.0172.16.10.2
Router1(config-if)#
(5)查看路由表，检查路由配置是否正确。

如果不正确要进行修改，如果原来设置静态路由时发生错误，可以用在原来的命令前加上“no”的方法删除错误的设置，再重新设置。

Router1#show ip route
(6)对路由器Router2进行基本参数设置和静态路由设置，并查看路由表，检查路由表的正确性，如果有错加以改正。

在下面写出你在Router2中所设置的静态路由。

(7)对路由器router3进行基本参数设置和静态路由设置，并查看路由表，检查路由表的正确性，如果有错加以改正。

在下面写出你的Router3中设置的静态路由。

(8)验证每个网络之间是否都能相互通信。

(9)对路由器router3，用默认路由代替静态路由。

首先要删除Router3上的静态路由，再添加默认路由。

在下面写出删除Router3上的静态路由所使用的命令：
在下面写出在Router3上设置默认路由所使用的命令：
(10)使用默认路由时，在路由器上必须设置无类路由。

Router(config)#ip classless
(11)查看路由器Router3的路由表，再次检查各个网络之间是否能够相互通信。

(12)将每个设备的配置参数记录下来。

5.思考题
(1)在路由设置之前，已经给各路由器的接口设置了适当的参数和IP地址，这时，各相邻路由器之间是否能够相互通信呢？用什么方法检查各路由器之间是否能够相互通信呢？
(2)举例说明静态路由的设置方法。

(3)举例说明默认路由的设置方法。

6.写出实验报告
按照实验报告的格式，写出完整的实验报告，必须有完整的实验过程和相应的实验记录。

合集下载

路由器的静态路由和默认路由配置实验报告

路由器的静态路由和默认路由配置实验报告

实验 3 路由器的静态路由、默认路由一．实验目的掌握路由器静态路由、默认路由的配置方法二．实验要点通过对路由器0 、路由器1和路由器 2 在路由表里添加静态路由、默认路由,使三个路由器的所连的各个网络可以ping通，反之亦然.三．实验设备路由器Cisco 2811 三台，交换机Cisco 2950 三台,带有网卡的工作站PC至少6台，控制台电缆二条，路由器交换机和电脑之间的连接线若干条。

四、实验拓朴图3-1 路由器的静态路由、默认路由实验五.实验步骤1．按图3-1 连接路由器和各工作站。

2．按图3-1 配置路由器和各工作站IP 地址等参数。

在路由器0 (假设为DCE 端)上router>enrouter#conf trouter(config)#int s1/0router(config-if)ip adrouter(config-if)cl ra 64000router(config-if)no shrouter(config)#int f0/0router(config-if)ip adrouter(config-if)exit● 在路由器1router>enrouter#conf trouter(config)#int serial 1/0router(config-if)ip addressrouter(config-if)no shutdownrouter(config)#int serial 1/1router(config-if)ip adrouter(config-if)no shrouter(config)#int f0/0router(config-if)ip adrouter(config-if)no shrouter(config-if)exit● 在路由器2 (假设为DTE 端)上router>enrouter#conf trouter(config)#int s1/0router(config-if)ip adrouter(config-if)no shrouter(config)#int f0/0router(config-if)ip adrouter(config-if)exit实验结果:a. 在路由器0 上是否能ping 通路由器2 的串口S0/0 (b 在路由器0 上是否能ping 通路由器2 的以太口F0/0 (c. 在路由器2 上是否能ping 通路由器0 的以太口F0/0 (d. 在路由器2 上是否能ping 通路由器0 的串口F0/0 ( 3．配置路由器Router0 和RouterB 上的静态路由。

如何设置路由器的静态路由和默认路由

如何设置路由器的静态路由和默认路由

如何设置路由器的静态路由和默认路由在网络中，路由器是连接不同网络的关键设备之一，它负责在网络中传递数据包，使得不同网络之间能够相互通信。

为了实现高效的数据传输和优化网络流量，我们需要正确地设置路由器的静态路由和默认路由。

本文将介绍设置静态路由和默认路由的步骤和方法。

第一部分：什么是静态路由和默认路由静态路由是由网络管理员手动配置的路由器路径，它指定了数据包从一个网络到达另一个网络时应该采取的路径。

与之相对的是动态路由，它是由路由器之间自动交换的路由信息表决定的。

默认路由是一种特殊的静态路由，它指示当路由器无法找到特定目标网络的路径时，应该采取的默认路径。

它通常用于将数据包发送到某个目标网络之外的网络。

第二部分：设置静态路由要设置静态路由，您需要按照以下步骤进行操作：1. 进入路由器的管理界面。

您可以通过在浏览器中输入默认网关的IP地址来访问管理界面。

2. 在管理界面中，找到“路由表”或类似的选项。

不同的路由器品牌可能会在设置界面中有所不同。

3. 在路由表中，点击“添加路由”或类似的选项。

您将需要填写目标网络的IP地址、子网掩码和下一跳地址。

4. 目标网络的IP地址是您希望设置的静态路由所连接的网络地址。

5. 子网掩码指定了目标网络的范围。

6. 下一跳地址是数据包在到达目标网络之前应该经过的下一个路由器的IP地址。

填写正确的下一跳地址非常重要，否则数据包将无法正确转发。

7. 填写完所有信息后，点击“应用”或类似的选项保存设置。

第三部分：设置默认路由要设置默认路由，您可以按照以下步骤进行操作：1. 进入路由器的管理界面，方法与设置静态路由时相同。

2. 找到“路由表”或类似的选项。

3. 在路由表中，找到“默认路由”或类似的选项。

4. 填写默认路由的IP地址，这是指在无法找到目标网络时数据包应该发送的地址。

5. 点击“应用”或类似的选项保存设置。

第四部分：验证和故障排除完成静态路由和默认路由的设置后，您可以通过以下方式验证设置是否成功：1. 使用路由器提供的诊断工具，确认静态路由和默认路由的设置是否生效。

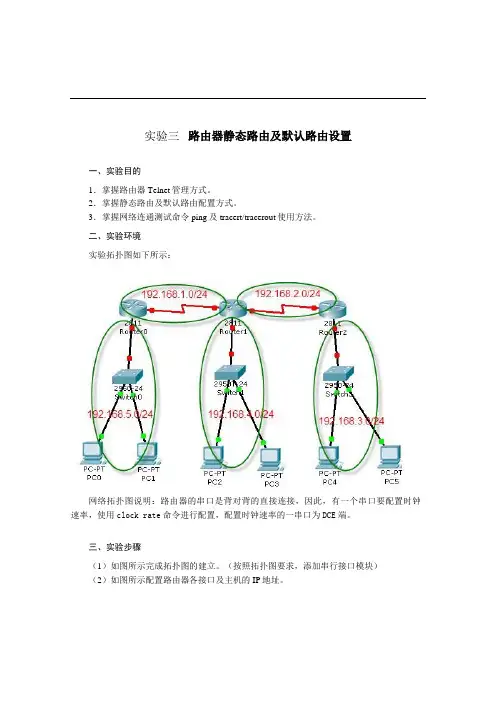

实验三 路由器静态路由及默认路由设置
