实验四静态路由配置实验报告

实验四：路由器静态路由的配置实验学时：2学时实验类型：验证实验要求：必修一、实验目的1．掌握路由器的基本配置命令。

2．理解和掌握路由表的概念、作用和基本原理。

3. 掌握静态路由配置，实现不同网段的计算机之间的连接。

二、实验内容对路由器A与B进行配置，实现两台计算机PC1与PC2之间的连通，实验拓扑图如下：其中：PC1的IP地址：172.16.1.2/16 ；PC1的网关地址：172.16.1.1/16PC2的IP地址：172.18.1.2/16 ；PC2的网关地址：172.18.1.1/16RouterA的F0地址：172.16.1.1/16 ；s0的IP地址：172.17.1.1/16；其中，s0为DCE RouterB的F0地址：172.18.1.1/16 ；s0的IP地址：172.17.1.2/16；其中，s0为DTE Switch1、Switch2不需进行设置三、实验原理、方法和手段按照书本及老师所讲授的实验原理、方法进行实验。

四、实验组织运行要求本实验课以学生自主训练为主的开放模式组织教学，当老师在实验过程中发现了学生实验中存在的共同问题时，可要求学生暂停实验，对多数学生都存在的问题进行集中的讲授。

五、实验条件双绞线、PC机、锐捷网络实验室（路由器、交换机）。

六、实验步骤1．配置静态路由前，测试PC1和PC2间的连通性：1.请用Ping命令来测试PC1和PC2之间的连通性。

2.请用Show ip route命令来查看RouterA和RouterB路由表信息。

2．路由器基本配置配置路由器主机名RouterARouter> enable注：从用户模式进入特权模式Router# configure terminal注：从特权模式进入全局配置模式Router(config)# hostname RouterA注：将主机名配置为“RouterA”RouterA(config)#配置路由器主机名RouterBRouter> enable注：从用户模式进入特权模式Router# configure terminal注：从特权模式进入全局配置模式Switch(config)# hostname RouterB注：将主机名配置为“RouterB”RouterB(config)#3. 配置路由器RouterA各接口的IP 地址RouterA(config)# interface serial 0注：进入路由器serial 0 的接口配置模式RouterA(config-if)# ip address 172.17.1.1 255.255.0.0RouterA(config-if)# no shut注：设置路由器serial 0 的IP 地址为172.17.1.1，对应的子网掩码为255.255.0.0 并激活端口RouterA(config)# interface fastethernet 0注：进入路由器fastethernet 0 的接口配置模式RouterA(config-if)# ip address 172.16.1.1 255.255.0.0RouterA(config-if)# no shut注：设置路由器fastethernet 0 的IP 地址为172.16.1.1，对应的子网掩码为255.255.0.0并激活端口配置路由器RouterB各接口的IP 地址RouterB(config)# interface serial 0注：进入路由器serial 0 的接口配置模式RouterB(config-if)# ip address 1172.18.1.172.17.1.2 255.255.0.0RouterB(config-if)# no shut注：设置路由器serial 0 的IP 地址为172.17.1.2，对应的子网掩码为255.255.0.0并激活端口RouterB(config)# interface fastethernet 0注：进入路由器fastethernet 0 的接口配置模式RouterB(config-if)# ip address 172.18.1.1 255.255.0.0RouterB(config-if)# no shut注：设置路由器fastethernet 0 的IP 地址为172.18.1.1，对应的子网掩码为255.255.0.0并激活端口4. 配置接口时钟频率（DCE）RouterA(config)# interface serial 0注：进入路由器serial 0 的接口配置模式RouterA(config-if) clock rate 64000注：设置接口物理时钟频率为64Kbps5．配置静态路由RouterA(config)# ip route 172.18.0.0 255.255.0.0 172.17.1.2注：172.17.1.2 为下一跳的IP地址， 172.18.0.0为目的网段RouterB(config)# ip route 172.16.0.0 255.255.0.0 172.17.1.1注：172.17.1.1 为下一跳的IP地址， 172.16.0.0为目的网段6. 配置静态路由后，测试PC1和PC2间的连通性：1.通过命令Ping实现PC1和PC2彼此的访问；2.在RouterA，RouterB上，分别使用命令show ip route查验全网路由。

静态路由rip实验报告实验目的本实验主要目的是通过配置和实验验证静态路由和RIP（Routing Information Protocol）协议的工作原理和使用方法。

通过实验，我们能够更好地理解和掌握静态路由和RIP协议在网络中实现路由选择的过程。

实验环境- 操作系统：Windows 10- 软件：Cisco Packet Tracer- 实验设备：3台路由器、3台主机实验步骤1. 搭建实验拓扑使用Cisco Packet Tracer搭建实验拓扑，包括3台路由器和3台主机。

将路由器和主机连接起来，形成一个小型的局域网。

2. 配置IP地址和路由器接口为每个路由器和主机配置对应的IP地址。

打开命令提示符，使用以下命令：Router(config)interface [interface_name]Router(config-if)ip address [ip_address] [subnet_mask]配置完成后，为每个路由器配置默认网关。

3. 配置静态路由在每个路由器上配置静态路由。

打开命令提示符，使用以下命令：Router(config)ip route [destination_network] [subnet_mask] [next_hop] 配置完成后，通过命令`show ip route`检查静态路由是否配置正确。

4. 配置RIP协议在每个路由器上配置RIP协议。

打开命令提示符，使用以下命令：Router(config)router ripRouter(config-router)network [network_address]配置完成后，通过命令`show ip route`检查RIP协议是否配置正确。

5. 测试和验证- 使用主机发送ICMP消息，检查网络连通性。

- 使用命令`show ip route`查看路由表和距离矢量信息。

实验结果经过实验，我们成功搭建了静态路由和RIP协议实验环境，并成功配置和验证了静态路由和RIP协议。

静态浮动路由一、实验目的（蓝色字体为参考格式, 具体内容结合实验编写）1.掌握静态路由的原理及配置；2.掌握静态缺省路由的原理及配置；3.掌握静态浮动路由的原理及配置；二、实验要求举例说明: 该部分可以是实习项目的实际需求（根据实习的实际内容自己填写）某公司网络如图所示：其中pc2是内网电脑, 要求在pc2上能ping通pc1（服务器8.8.8.8）；在公司的边界路由器上为了可靠性使用了双线做备份, 但是查看RT2路由表正常情况下只能看到202.112.1.1为下一跳的路由, 当202.112.1.1网段的线缆断了才会出现202.113.1.1为下一跳的路由, 在RT1上也是同理；只能看到112的路由, 当112链路断掉才会出现113链路为下一跳的路由；三、实验内容及步骤1 网络拓扑（例如下图所示）2 方法和步骤2.1 : 配置IP地址:RT1:<RT1>system-viewSystem View: return to User View with Ctrl+Z.[RT1]int g0/0/1[RT1-GigabitEthernet0/0/1]ip add 12.1.1.1 255.255.255.0[RT1-GigabitEthernet0/0/1]int g0/0/2[RT1-GigabitEthernet0/0/2]ip add 10.1.1.1 255.255.255.0[RT1-GigabitEthernet0/0/2]int lo0[RT1-LoopBack0]ip add 1.1.1.1 255.255.255.255RT2:<RT2>system-viewSystem View: return to User View with Ctrl+Z.[RT2]int g0/0/1[RT2-GigabitEthernet0/0/1]ip add 12.1.1.2 255.255.255.0[RT2-GigabitEthernet0/0/1]int g0/0/2[RT2-GigabitEthernet0/0/2]ip add 10.1.1.2 255.255.255.0[RT2-GigabitEthernet0/0/2]int g0/0/0[RT2-GigabitEthernet0/0/0]ip add 23.1.1.2 255.255.255.0RT3:<RT3>sySystem View: return to User View with Ctrl+Z.[RT3]int g0/0/0[RT3-GigabitEthernet0/0/0]ip add 23.1.1.3 255.255.255.0[RT3-GigabitEthernet0/0/0]int lo0[RT3-LoopBack0]ip add 3.3.3.3 255.255.255.2552.2.1 : 配置RT3的静态路由:[RT3]ip route-static 12.1.1.0 255.255.255.0 g0/0/0 23.1.1.2[RT3]ip route-static 1.1.1.1 255.255.255.255 g0/0/0 23.1.1.22.2.2 : 配置RT2的静态路由:[RT2]ip route-static 1.1.1.1 255.255.255.255 g0/0/1 12.1.1.1[RT2]ip route-static 1.1.1.1 255.255.255.255 g0/0/2 10.1.1.1 preference 61[RT2]ip route-static 3.3.3.3 255.255.255.255 g0/0/0 23.1.1.32.2.3 : 配置RT1的静态路由:[RT1]ip route-static 23.1.1.3 255.255.255.0 g0/0/1 12.1.1.2[RT1]ip route-static 23.1.1.3 255.255.255.0 g0/0/2 10.1.1.2 preference 61[RT1]ip route-static 3.3.3.3 255.255.255.255 g0/0/2 10.1.1.2 preference 61[RT1]ip route-static 3.3.3.3 255.255.255.255 g0/0/1 12.1.1.2验证：Pc2能ping通pc1查看路由表RT1:[RT1]dis ip routing-tableRouting Tables: PublicDestinations : 10 Routes : 11Destination/Mask Proto Pre Cost NextHop Interface8.8.8.0/24 Direct 0 0 8.8.8.1 GE0/0/2 8.8.8.1/32 Direct 0 0 127.0.0.1 InLoop0 10.0.12.0/24 Static 20 0 202.112.1.2 GE0/0/0 127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0 127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.1.0/24 Static 60 0 202.113.1.2 GE0/0/1Static 60 0 202.112.1.2 GE0/0/0 202.112.1.0/24 Direct 0 0 202.112.1.1 GE0/0/0 202.112.1.1/32 Direct 0 0 127.0.0.1 InLoop0 202.113.1.0/24 Direct 0 0 202.113.1.1 GE0/0/1 202.113.1.1/32 Direct 0 0 127.0.0.1 InLoop0RT2:[RT2]dis ip roRouting Tables: PublicDestinations : 10 Routes : 10Destination/Mask Proto Pre Cost NextHop Interface8.8.8.0/24 Static 20 0 202.112.1.1 GE0/0/0 10.0.12.0/24 Direct 0 0 10.0.12.1 GE0/0/1 10.0.12.1/32 Direct 0 0 127.0.0.1 InLoop0 127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0 127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.1.0/24 Static 60 0 10.0.12.2 GE0/0/1 202.112.1.0/24 Direct 0 0 202.112.1.2 GE0/0/0 202.112.1.2/32 Direct 0 0 127.0.0.1 InLoop0 202.113.1.0/24 Direct 0 0 202.113.1.2 GE0/0/2 202.113.1.2/32 Direct 0 0 127.0.0.1 InLoop0RT3:[RT3]dis ip rodis ip roRouting Tables: PublicDestinations : 9 Routes : 9Destination/Mask Proto Pre Cost NextHop Interface8.8.8.0/24 Static 60 0 10.0.12.1 GE0/0/0 10.0.12.0/24 Direct 0 0 10.0.12.2 GE0/0/0 10.0.12.2/32 Direct 0 0 127.0.0.1 InLoop0 127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0 127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.1.0/24 Direct 0 0 192.168.1.1 GE0/0/1 192.168.1.1/32 Direct 0 0 127.0.0.1 InLoop0 202.112.1.0/24 Static 60 0 10.0.12.1 GE0/0/0 202.113.1.0/24 Static 60 0 10.0.12.1 GE0/0/0四、实验心得及体会通过这次试验, 掌握了静态路由的原理及配置, 还有静态缺省路由和静态浮动路由的原理及配置, 静态路由适用小型网络。

实验五：配置静态、动态路由1.实验目的：掌握IP子网划分的方法，掌握配置路由器来实现不同子网之间的通信2.实验器材：网线、计算机（学生自带）、交换机、路由器3.实验形式：6人为一个小组，以小组为单位，每个小组使用２台交换机和２台路由器，在老师指导下完成实验。

4.实验内容：实验内容为静态路由和动态路由互联网络●配置路由器静态路由，互联网络1．参照附图1利用交换机组建局域网，设置IP地址，子网掩码●小组1的3台主机利用交换机1组建局域网1，并设置IP地址为192.168.1.X,子网掩码为255.255.255.0●小组1的其余主机利用交换机2组建局域网2，并设置IP地址为192.168.2.X,子网掩码为255.255.255.0●将交换机1与交换机2利用网线连接起来2．测试连通性●局域网1的主机互相ping，看是否能ping通●局域网2主机互相ping，看是否能ping通●局域网1的主机与局域网2的主机相互ping，看是否能ping通3．加入路由器并配置路由，实现局域网1和局域网2的连通●参照附图2重新组建网络●用CONSOLE线连接路由器的CONSOLE口和PC的串口，在PC上运行超级终端程序，登录路由器●路由器1的1号以太网接口的IP地址设为192.168.1.X,子网掩码为255.255.255.0，2号以太网接口的IP地址设为192.168.3.X,子网掩码为255.255.255.0（见附图2）●路由器2的1号以太网接口的IP地址设为192.168.3.X,子网掩码为255.255.255.0，2号以太网接口的IP地址设为192.168.2.X,子网掩码为255.255.255.0（见附图2）●设置局域网1和局域网2之间的路由●重新执行第2步测试连通性，比较结果。

附图1：1 2 6 1 2 6附图2：锐杰f1/0 f1/1 f1/0 f1/11 2 6 1 2 6192.168.1.0 192.168.2.0路由器1配置过程参考（实验时以实际接口和连接情况为准，需作相应改动）：1．>en2．#config t3．(config)#interface f0/04．(config-if)#ip address 192.168.1.1 255.255.255.05．(config-if)#no shut6．(config-if)#interface f0/17．(config-if)#ip address 192.168.3.1 255.255.255.08．(config-if)#no shut9．(config-if)#exit10．(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.211．#show ip route路由器2配置过程参考：（实验时以实际接口和连接情况为准，需作相应改动）：1．#config t2．(config)#interface f0/03．(config-if)#ip address 192.168.3.2 255.255.255.04．(config-if)#no shut5．(config-if)#interface f0/16．(config-if)#ip address 192.168.2.1 255.255.255.07．(config-if)#no shut8．(config-if)#exit9．(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.110．#Show ip route配置动态路由（RIP路由信息协议），互联网络路由器1配置过程中修改1．(config)#no ip route 192.168.2.0 255.255.255.0 192.168.3.2 2．(config)#Router rip3．(config-router)#Network 192.168.1.04．(config-router)#Network 192.168.3.0路由器2配置过程中修改:1.(config)#no ip route 192.168.1.0 255.255.255.0 192.168.3.12.(config)#router rip3.(config-router)#network 192.168.2.04.(config-router)#network 192.168.3.05.# show ip route配置动态路由（OSPF），互联网络路由器1配置过程中修改1. (config)＃no route rip2. (config)＃router ospf 120 (锐杰的路由器没有进程号)3. (config-router)＃Network 192.168.1.0 0.0.0.255 area 04. (config-router)＃Network 192.168.3.0 0.0.0.255 area 0路由器2配置过程中修改:1. (config)＃no route rip2. (config)＃router ospf 1 (锐杰的路由器没有进程号)3. (config-router)#network 192.168.2.0 0.0.0.255 area 04. (config-router)#network 192.168.3.0 0.0.0.255 area 05.# show ip route。

实验四静态路由和动态路由配置【实验目的】通过本实验初步掌握网络互连的组网方法、基本配置和操作技能，掌握组建企业网广域互连网络的应用技能，包括如下几个方面：✓掌握路由器的基本配置方法。

✓了解IP地址和子网的管理方法。

✓掌握广域互连网络的基本组网方法。

✓掌握静态路由的基本配置方法。

✓掌握动态路由的基本配置方法。

实验前学生应具备以下知识：✓了解路由器的工作原理和组网特点。

✓了解路由器的安装和配置。

✓了解IP地址和子网的划分方法。

✓了解动态路由协议的原理和特点。

实验过程中，部分实验内容需要与相邻的同学配合完成。

此外，学生需要将实验的结果记录下来，并回答相关思考题，填写到实验报告中。

【实验类型】综合型实验【实验环境】实验设备：交换机S2403H两台、S3050一台；路由器R1602六台。

实验组成：每排为一组，各使用一台路由器。

实验网络结构图参见实验内容。

【实验内容】以下实验内容可根据实验室的具体情况和课时安排的变化进行适当的调整，实验内容中的思考题以书面形式解答并附在实验报告的后面。

需要注意的是，学生在实验过程中要严格按实验指导书的操作步骤和要求操作，且小组成员应紧密配合，以保证实验过程能够顺利完成。

本次实验的主要项目包括以下几个方面：☑路由器的基本配置方法☑配置静态路由；☑配置RIP动态路由；☑配置OSPF动态路由；☑TCP/IP测试。

具体的实验内容和步骤如下：一、实验环境简介实验环境模拟一个较大的企业网络，网络结构如图1，设备组成有：S2403H两台、S3050一台；R1602六台。

其中S2403H和S3050为模拟企业局域网连接的交换机，广域PPP/HDLC 连接采用背靠背连接模拟。

图1 企业网互连图2 实验室布局图3 IP地址和子网设计二、路由器基本配置1．设备简介Quidway R1602路由器具有一个RJ-45 Ethernet 接口，两个同/异步串口，一个备份口。

用户可在PSTN/ISDN、Frame Relay、X.25和DDN等多种广域网技术中，灵活选择组网方案。

实验四静态路由配置1、设备连接：在模拟界面中添加两台交换机，两台路由器，四台主机，分别点击端口连线，如图：2、进入路由器routerA，双击图标，进入配置界面，输入命令<Quidwqy>system 进入配置模式[Quidway]sysname routerA 命名routerA [RouterA]int e0 进入端口E0[RouterA -Ethernet0]ip addr 10.65.1.3 255.255.0.0 为E0端口配置ip地址[RouterA -Ethernet0]undo shutdown 激活配置[RouterA-Ethernet1]int s1 进入S1端口配置[RouterA-Serial1]ip addrress 10.68.1.1 255.255.0.0 为S1端口配置ip地址[RouterA-Serial1] clock rate 64000 设定同步速率[RouterA-Serial1] undo shutdown[RouterA-Serial1]quit[RouterA]ip routing[RouterA]dis curr 显示配置3、进入路由器routerB，双击图标，进入配置界面，输入命令<Quidwqy>system 进入配置模式[Quidway]sysname routerB 命名routerB [RouterB]int e0 进入端口E0[RouterB -Ethernet0]ip addr 10.66.1.3 255.255.0.0 为E0端口配置ip地址[RouterB -Ethernet0]undo shutdown 激活配置[RouterB-Ethernet1]int s0 进入S1端口配置[RouterB-Serial0]ip addrress 10.68.1.2 255.255.0.0 为S1端口配置ip地址[RouterB-Serial0] undo shutdown[RouterB-Serial0]quit[RouterB]ip routing[RouterB]dis curr 显示配置3、分别为主机PCA、PCB、PCC、PCD配置ip地址和默认网关双击PCA，进入配置界面，输入命令PCA login：rootPassword：linux[root@PCA root]#ifconfig eth0 10.65.1.1 netmask 255.255.0.0[root@PCA root]#route add default gw 10.65.1.3配置PCA的ip地址和默认网关双击PCB，进入配置界面，输入命令PCB login：rootPassword：linux[root@PCB root]#ifconfig eth0 10.65.1.2 netmask 255.255.0.0[root@PCB root]#route add default gw 10.65.1.3配置PCB的ip地址和默认网关双击PCC，进入配置界面，输入命令PCC login：rootPassword：linux[root@PCC root]#ifconfig eth0 10.66.1.1 netmask 255.255.0.0[root@PCC root]#route add default gw 10.66.1.3配置PCC的ip地址和默认网关双击PCD，进入配置界面，输入命令PCD login：rootPassword：linux[root@PCD root]#ifconfig eth0 10.66.1.2 netmask 255.255.0.0[root@PCD root]#route add default gw 10.66.1.3配置PCD的ip地址和默认网关4、测试：双击进入PCA，ping其他三台主机以及路由器routerA的E0、S1端口；路由器routerB的E0、S0端口，发现除了PCB，routerA的E0、S1端口可以ping 通外，其余皆无法ping通。

静态路由实验报告心得与存在问题一、实验目标本次实验的主要目标是理解静态路由的工作原理，掌握配置静态路由的方法，以及测试静态路由的性能和稳定性。

二、实验环境实验环境包括两台路由器、两台计算机、若干网线以及模拟网络拓扑的软件。

其中，路由器采用Cisco 2911型号，计算机采用标准桌面系统，网络拓扑结构为简单的点对点连接。

三、实验过程1.设备连接：按照实验要求连接设备，确保网线连接正确，设备接口配置正确。

2.配置路由器接口：进入Cisco路由器命令行界面，配置路由器接口IP地址，并激活接口。

3.配置静态路由：使用“ip route”命令配置静态路由，指定目标网络、下一跳地址和出口接口。

4.测试连通性：使用“ping”命令测试计算机之间的连通性，观察数据包是否能够成功传输。

5.性能和稳定性测试：持续进行数据传输和网络压力测试，观察路由器的性能表现和稳定性。

四、实验结果经过实验，我们成功地配置了静态路由，实现了计算机之间的连通性。

在性能和稳定性测试中，路由器表现良好，数据传输稳定，没有出现明显丢包或延迟现象。

五、实验总结与反思通过本次实验，我对静态路由有了更深入的理解，掌握了配置静态路由的方法。

在实验过程中，我学到了如何进行设备连接、接口配置和命令行操作等技能。

同时，我也意识到了在实验过程中可能存在的安全风险和操作失误等问题。

为了提高实验效果，我建议在实验前进行充分的准备和预习，熟悉设备操作和命令行使用方法；在实验过程中要认真记录和分析数据，及时发现问题并进行调整；在实验后要及时总结和反思，归纳所学知识和经验教训。

六、存在问题与改进建议尽管本次实验取得了一定的成果，但在实验过程中仍存在一些问题需要改进。

首先，在设备连接过程中存在一定的安全风险，例如接口触点暴露在外可能会造成物理损坏或电气火灾等安全事故。

因此，在进行设备连接时要注意安全操作规程，确保接口触点正确插入并紧固。

其次，在配置静态路由时可能存在配置错误或遗漏的情况，导致连通性测试失败或性能不稳定。

静态路由实验报告静态路由实验报告引言：静态路由是计算机网络中常用的一种路由方式，它通过手动配置路由表来确定数据包的传输路径。

本实验旨在通过实际操作，深入理解静态路由的原理和应用。

一、实验目的本实验的主要目的是掌握静态路由的配置和使用方法，了解其优缺点，并通过实际操作验证静态路由的可行性和效果。

二、实验环境本实验使用了一台运行Windows操作系统的计算机，以及两台路由器设备。

三、实验步骤1. 确定网络拓扑结构在本实验中，我们使用了一个简单的网络拓扑结构，包括两台路由器和两台主机。

路由器A连接主机A，路由器B连接主机B，并且路由器A和路由器B之间通过一条链路相连。

2. 配置IP地址首先，我们需要为每个设备配置IP地址。

在路由器A上，我们将其接口1配置为192.168.1.1/24，接口2配置为10.0.0.1/24；在路由器B上，我们将其接口1配置为10.0.0.2/24，接口2配置为192.168.2.1/24。

主机A和主机B分别配置为192.168.1.2/24和192.168.2.2/24。

3. 配置静态路由在路由器A上，我们需要配置到达192.168.2.0/24网络的静态路由。

使用命令行界面，输入以下命令：```route add 192.168.2.0 mask 255.255.255.0 10.0.0.2```这条命令的意思是将数据包目的地址为192.168.2.0/24的数据包发送到10.0.0.2进行转发。

在路由器B上，我们同样需要配置到达192.168.1.0/24网络的静态路由。

使用命令行界面，输入以下命令：```route add 192.168.1.0 mask 255.255.255.0 10.0.0.1```这条命令的意思是将数据包目的地址为192.168.1.0/24的数据包发送到10.0.0.1进行转发。

4. 测试连通性配置完成后，我们可以进行连通性测试。

在主机A上，使用ping命令向主机B 发送数据包：```ping 192.168.2.2```如果ping命令成功返回，说明静态路由配置成功，数据包能够正常传输。

实验四、静态路由实验目的：理解什么是静态路由；熟悉掌握静态路由的配置方法，理解重要参数的意义及使用；理解如何查看路由表及简单的链路故障排查技巧。

实验知识要点：¾静态路由（static route）：指由网络管理员手工配置的路由信息。

当网络的拓扑结构或链路的状态发生变化时，网络管理员需要手工去修改路由表中相关的静态路由信息。

静态路由信息在缺省情况下是私有的，不会传递给其他的路由器。

¾配置命令及参数:配置静态路由协议有两种方法：下一跳接口IP地址和出盏接口。

Router(config)#ip route network mask{address | interface }[distance]1.ip route ：静态路由配置命令work：目标网络3.mask：目标网络掩码4.address：下一跳地址5.interface：本地出站接口6.distance：管理距离¾路由表：记录路由器可到达的网段和接口的对应关系。

¾查看路由表全局配置的模式下，在用show ip rout 这个命名查看路由表。

如（图4-1）：（图4-1）在上面图中输出的信息首先显示路由条目各种类型的简写，如“C”为直连网络，“S”为静态路由。

以上带有下划线的路由为例，“S”表示这条路由是静态路由，手动配置的；“172.31.1.0”是目标网络；“[1/0]”是管理距离/度量值；“via 192.168.12.2”是指到达目的网络的下一跳路由器的IP地址；¾管理距离（Administrative Distance, AD）：用来表示路由的可信度，路由器可能从多种途径获得同一网络的路由，为了区别它们的可信度，用管理距离加以表示。

AD值越小说明路由的可靠程度越高。

不协议的默认管理距离，如（图4-2）所示：（图4-2）¾度量值（Metric）：一个路由协议判别到达目的网络的最佳路径的方法。

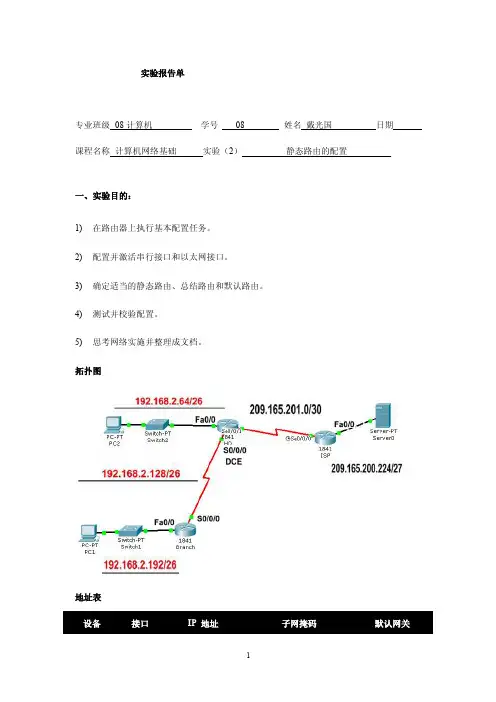

实验报告单专业班级08计算机学号08 姓名戴光国日期课程名称计算机网络基础实验（2）静态路由的配置一、实验目的：1)在路由器上执行基本配置任务。

2)配置并激活串行接口和以太网接口。

3)确定适当的静态路由、总结路由和默认路由。

4)测试并校验配置。

5)思考网络实施并整理成文档。

拓扑图地址表场景在本次实验练习中，您将得到一个网络地址，您必须对其进行子网划分以便完成如拓扑结构图所示的网络编址。

连接到ISP 路由器的LAN 编址和HQ 与ISP 路由器之间的链路已经完成。

但还需要配置静态路由以便非直连网络中的主机能够彼此通信。

任务1：对地址空间划分子网。

步骤1：研究网络要求。

连接到ISP 路由器的LAN 编址和HQ 与ISP 路由器之间的链路已经完成。

在您的网络设计中，您可以使用192.168.2.0/24 地址空间。

请对该网络进行子网划分，以提供足够的IP 地址来支持60 台主机。

步骤2：创建网络设计时请思考以下问题：需要将192.168.2.0/24 网络划分为多少个子网？__________ 4这些子网的网络地址分别是什么？子网0：________________________________________ 192.168.2.0/26子网1：________________________________________ 192.168.2.64/26子网2：________________________________________ 192.168.2.128/26子网3：________________________________________ 192.168.2.192/26这些网络以点分十进制格式表示的子网掩码是什么？__________________________ 255.255.255.192以斜杠格式表示的网络子网掩码是什么？__________ 26每个子网可支持多少台主机？__________ 62步骤3：为拓扑图分配子网地址。

静态路由实验报告实验名称静态路由实验一、实验类型设计性实验二、实验目的1.掌握静态路由的配置方法和技巧； 2.掌握通过静态路由方式实现网络的连通性的方法。

三、实验设备和器材1.安装了 Windows 操作系统的计算机2.Switch_2960: 2 台； 3.PC：2 台； 4.Router-PT 可拓展路由：2 台； 5.DCE 串口线； 6.直连线； 7.交叉线。

四、IP 地址规划设备名称端口地址备注路由器 0 Serial2/0192.168.2.1 DCE 路由器 0 FastEther0/0 192.168.1.1 路由器 1 Serial3/0 192.168.2.2 DTE 路由器 1 FastEther0/0 192.168.3.1PC0 FastEther 192.168.1.3PC1 FastEther 192.168.3.3五、实验步骤（1）如下图所示，新建 Packer Tracer 拓扑图，按照实验硬件环境，选择设备：Router-PT：2 台；Switch_2960：2 台；PC-PT：2 台。

（2）选择直连线，连接交换机的任意端口和 PC 的网口。

（3）选择直连线，连接交换机的任意端口和路由器的FastEther0/0 端口。

（4）选择 DCE 串口线（Serial DCE）,连接路由器 0 的Serial2/0 端口和路由器 1 的 Serial3/0 端口。

（5）绘制好拓扑图，连接好路由器之间的连线，当路由器和交换机之间的连线为红色时，表示没有连通，此时需设置路由器相关的端口信息。

（6）路由器 0：单击路由器 0，在 Config 界面，找到Serial2/0 的配置选项，将 Port Status 状态改为：ON，Clock Rate 改为：64000，如图所示按照相同的方法，在路由器 0 的 Config界面，找到 FastEther0 /0 的配置选项，将 PortStatus状态改为：ON ，如图所示现在路由器 0 和交换机 0 之间的连线为绿色，表示已经连通，路由器 1 和交换机 1 之间的连线为红色，表示没有连通，如图所示路由器 1：单击路由器 1，在 Config界面，找到 Serial3 /0 的配置选项，将 PortStatus状态改为：ON ， ClockRate可以不设置（ NotSet ），如图所示：按照相同的方法，在路由器 1 的 Config界面，找到 FastEther0 /0 的配置选项，将 PortStatus状态改为：ON ，如图所示：现在设置端口之后，重新观察拓扑图，所有连接全部连通（均绿色），如图所示：（6）按照端口地址分配表，配置 PC0和 PC1的地址：（进入“ PC _”|“ Desktop”| “ IPConfiguration ”，默认选择的 Static ）PC0 : IP地址：192.168.1.3，子网掩码：255.255.255.0，默认网关：192.168.1.1。

实验四静态路由的配置和管理一、实验目的1.了解路由表信息的生成方法2.熟练掌握静态路由和缺省路由的设置3.初步掌握路由测试命令的使用二、原理概述路由器的主要工作就是为经过路由器的每个数据包寻找一条最佳传输路径，并将该数据快速、准确地传送到目的站点。

路由表有两种类型：静态路由表和动态路由表。

路由表中主要包括以下各项：逻辑目的地，网络掩码，下一跳，接口，跃点数，协议等项。

静态路由是在路由器中设置固定的路由表。

除非网络管理员干预，否则静态路由不会发生变化。

静态路由的优点是简单、高效、可靠。

配置静态路由的命令语法为：Router(config)# ip route network [mask] {address | interface}[distance]例如：Router(config)# ip route 211.85.203.0 255.255.255.0 211.85.193.1或者：Router(config)# ip route 211.85.203.0 255.255.255.0 S0/0三、实验内容1.根据实验环境的要求，配置路由器的端口参数。

2.掌握静态路由的配置方法。

3.查看静态路由表并测试静态路由的配置结果。

四、实验环境1. 用于配置和测试的计算机3台（安装Windows 操作系统）；2. 路由器两台本实验中采用思科的Cisco2811系列的路由器；；五、实验步骤1. 按照环境的要求，建立实验的拓扑结构。

2. 配置六台主机的IP地址⑴配置192.168.1.0网络中的PC0主机的IP地址为192.168.1.2/24,默认网关为192.168.1.1。

⑵配置192.168.2.0网络中的PC1主机的IP地址为192.168.2.2/24,默认网关为192.168.2.1。

⑶配置192.168.3.0网络中的PC2主机的IP地址为192.168.3.2/24,默认网关为192.168.3.1。

计算机网络实验实验四静态路由设置学院：班级：学号：姓名：实验四静态路由配置一、实验目的◆了解Boson NetSim 的使用方法◆掌握路由器的命名配置方法◆掌握静态路由的添加方法。

◆掌握默认路由的添加方法。

◆掌握路由表的察看方法二、实验环境PC、Windows XP、Boson NetSim等三、实验内容1. 路由器简介路由器（Router）是用于连接多个逻辑上分开的网络，所谓逻辑网络是代表一个单独的网络或者一个子网。

当数据从一个子网传输到另一个子网时，可通过路由器来完成。

因此，路由器具有判断网络地址和选择路径的功能，它能在多网络互联环境中，建立灵活的连接，可用完全不同的数据分组和介质访问方法连接各种子网，路由器只接受源站或其他路由器的信息，属网络层的一种互联设备。

2、路由原理：当IP子网中的一台主机发送IP分组给同一IP子网的另一台主机时，它将直接把IP 分组送到网络上，对方就能收到。

而要送给不同IP于网上的主机时，它要选择一个能到达目的子网上的路由器，把IP分组送给该路由器，由路由器负责把IP分组送到目的地。

如果没有找到这样的路由器，主机就把IP 分组送给一个称为“缺省网关(default gateway)”的路由器上。

“缺省网关”是每台主机上的一个配置参数，它是接在同一个网络上的某个路由器端口的IP地址。

路由器转发IP 分组时，只根据IP 分组目的IP 地址的网络号部分，选择合适的端口，把IP 分组送出去。

同主机一样，路由器也要判定端口所接的是否是目的子网，如果是，就直接把分组通过端口送到网络上，否则，也要选择下一个路由器来传送分组。

路由器也有它的缺省网关，用来传送不知道往哪儿送的IP 分组。

这样，通过路由器把知道如何传送的I 分组正确转发出去，不知道的IP 分组送给“缺省网关”路由器，这样一级级地传送，IP 分组最终将送到目的地，送不到目的地的IP分组则被网络丢弃了四、实验步骤1、本实验须两台Cisco 2514 路由器，PC 机三台2.配置各PC 机的IP 地址及默认网关3.配置路由器1配置路由器24：分别查看路由器1、2 的路由表5.测试PC 间的连通性。

《网络与通信》课程实验报告实验四：路由器基本配置与静态路由实验➢测试PC连接PC0PC1PC3实验过程中遇到的问题如何解决的？（10分）得分：1．连线问题问题描述：在摆放好设备之后，开始直接连线，被拒绝。

解决方法：先点击路由器router0开始进行设置，包括设置serial串口IP。

2.ping不通问题描述：在设置好PC的一些选项后进行ping操作，发现Request time out.解决方法：重新设置Router路由器中的静态路由。

问题描述：在第三台路由器下的电脑ping第一台和第二台路由器的电脑时一直ping不通，也找不出原因解决方法：听了老师的建议，将pc先ping自己的路由器，发现在ping路由器的时候，和Router4也就是自己的路由器是能ping通，接着ping 隔壁路由器，发现ping不通，所以是static静态路由设置错误，然而我检查不出设置的问题，所以将这个路由器删掉重来，第二次终于成功了。

本次实验的体会（结论）（10分）得分：2.配置不同的设备➢路由器Router0左键单击Router0，将右侧开关关闭，将WIC-1T芯片用鼠标点住移到相应位置，然后打开开关。

点击Config进行设置，设置Serial0/1/0串口参数如下：点击FastEthernet0/1进行设置进行静态路由设置➢Router1设置➢Router4➢PC0➢PC1➢PC2➢PC6PC3PC43.测试设备的连通性，并在simulation mode下追踪数据包查看数据包的详细信息。

❖路由表表项为ROUTE0❖ROUTE1❖ROUTE4指导教师评语：日期：。

实验四路由器静态路由配置实验目的1.理解网络路径选择过程2.理解路由器选择路径的依据3.熟练掌握路由器静态路由的配置方法4.根据不同的网络环境配置路由器的静态路由以达到各网络之间互通的目的实验材料两台路由器，两台PC机，V35背对背电缆线，两根交叉网线，CONSOLE线。

实验内容1、按照如下所示的拓扑图搭建实验环境2、配置RouterA和RouterB的以太网口IP地址，并使用ping命令分别测试与PC1和PC2的连通性。

3、配置RouterA和RouterB 的串行接口，（使用HDLC封装即可），并配置IP地址，使用ping命令测试两点的连通性。

4、在保证各单条链路连通的情况下，从PC1使用ping -t命令测试与PC2的连通性，观察现象，并使用理论知识解释现象原因。

5、在PC1中使用DOS命令配置其默认网关为对应的RouterA的以太网口IP地址。

同样在PC2中配置其默认网关为对应的RouterB的以太网口IP地址。

6、在RouterA中配置静态路由条目，使RouterA具备向PC2所在网络转发数据包的能力，配置完成后观察现象，并使用理论知识解释现象原因。

7、在RouterB中配置静态路由条目，使RouterB具备向PC1所在网络转发数据包的能力，配置完成后观察现象，并使用理论知识解释现象原因。

8、在RouterA和RouterB中使用show ip route命令察看各自的路由表，理解起作用的路由指向是哪一条。

应用题：尝试连接如下所示的网络环境，并在各路由器中配置静态路由，使所有的PC都能够互通。

（详细列出所有路由器中的配置步骤和最终形成的路由表）实验步骤2．如上图所示，配置RouterA 和RouterB 的以太网口IP 地址， 路由器的各个端口必须配置为不同网段，也就是说，路由器是属于连接多个网段的设备，如果一个网络环境中的所有设备都配置为一个网段的地址，就没有必要用路由器了。

使用ping 命令分别测试与PC1和PC2的连通性。

郑州轻工业学院
实验报告
实验名称：实验四路由器静态路由配置指导教师：xxx
姓名：xxx
学号：xxxxxxxxxx
班级：xxxxx
提交日期：xxxxx
1.实验目的
(1)掌握静态路由的配置方法。

(2)验证静态路由的配置结果，加深对路由概念的理解。

2.实验题目
路由器静态路由配置
3.实验步骤(含每一步骤截图)
一、绘制网络结构图
二、进行路由基本配置
三、配置各个主机ip地址
四、分别给各个路由器命名
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname Router1
五、配置路由器的FastEthernet0/0口和serial口ip 地址并设置串口时钟频率（DEC），实现同一路由下的主机互通
六、用ping令检验配置结果
七、配置各个路由器上的静态路由并查看路由表，实现不同路由之间的主机互通。

八、用Ping令检验配置结果，不同路由之间的主机可以相
互ping到。

4.实验结论
5.心得体会
实验报告评审表。

一、实训背景随着网络技术的不断发展，网络设备在企事业单位、学校等场所得到了广泛应用。

路由器作为网络层设备，负责在不同局域网之间传输数据分组，并确定最佳传输路径。

为了使网络能够正常工作，我们需要对路由器进行配置，使其满足实际需求。

本实训报告针对静态路由器的配置进行阐述。

二、实训目的1. 掌握静态路由的配置方法和技巧；2. 通过静态路由方式实现网络的连通性；3. 熟悉广域网线缆的链接方式；4. 提高网络设备配置的实际操作能力。

三、实训环境1. 硬件设备：两台路由器、一台计算机、网络交换机；2. 软件设备：Packet Tracer模拟软件、Windows操作系统；3. 线缆：网线、串行线。

四、实训步骤1. 搭建网络拓扑结构（1）在Packet Tracer中搭建网络拓扑，包括两台路由器、一台计算机和一台网络交换机；（2）连接设备，确保网络连通。

2. 配置路由器接口IP地址（1）在路由器R1上，配置G0/0/0接口的IP地址为192.168.1.1/24；（2）在路由器R2上，配置G0/0/0接口的IP地址为192.168.2.1/24。

3. 配置路由器直连路由（1）在路由器R1上，查看直连路由；（2）在路由器R2上，查看直连路由。

4. 配置静态路由（1）在路由器R1上，配置静态路由，目标网段为192.168.2.0，下一跳为192.168.2.1；（2）在路由器R2上，配置静态路由，目标网段为192.168.1.0，下一跳为192.168.1.1。

5. 验证配置（1）在计算机上，ping通192.168.2.1，验证R1与R2之间的连通性；（2）在计算机上，ping通192.168.1.1，验证R2与R1之间的连通性。

五、实训结果与分析1. 通过静态路由配置，实现了R1与R2之间的连通性；2. 在计算机上成功ping通192.168.2.1和192.168.1.1，说明网络配置正确；3. 在实训过程中，掌握了静态路由的配置方法和技巧，提高了网络设备配置的实际操作能力。
