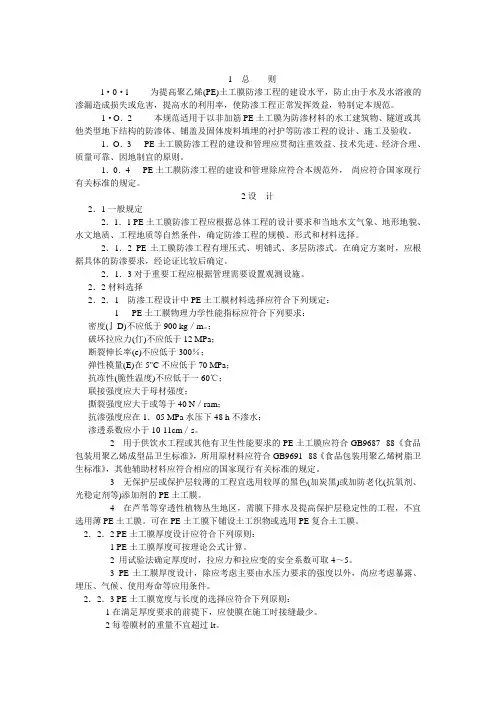

1 总则l·0·l 为提高聚乙烯(PE)土工膜防渗工程的建设水平，防止由于水及水溶液的渗漏造成损失或危害，提高水的利用率，使防渗工程正常发挥效益，特制定本规范。

1·O．2 本规范适用于以非加筋PE土工膜为防渗材料的水工建筑物、隧道或其他类型地下结构的防渗体、铺盖及固体废料填埋的衬护等防渗工程的设计、施工及验收。

1．O．3 PE土工膜防渗工程的建设和管理应贯彻注重效益、技术先进、经济合理、质量可靠、因地制宜的原则。

1．0．4 PE土工膜防渗工程的建设和管理除应符合本规范外，尚应符合国家现行有关标准的规定。

2设计2．1一般规定2．1．1 PE土工膜防渗工程应根据总体工程的设计要求和当地水文气象、地形地貌、水文地质、工程地质等自然条件，确定防渗工程的规模、形式和材料选择。

2．1．2 PE土工膜防渗工程有埋压式、明铺式、多层防渗式。

在确定方案时，应根据具体的防渗要求，经论证比较后确定。

2．1．3对于重要工程应根据管理需要设置观测设施。

2．2材料选择2．2．1 防渗工程设计中PE土工膜材料选择应符合下列规定：1 PE土工膜物理力学性能指标应符合下列要求：密度(』D)不应低于900 kg／m。

；破坏拉应力(仃)不应低于12 MPa；断裂伸长率(e)不应低于300％；弹性模量(E)在5"C不应低于70 MPa；抗冻性(脆性温度)不应低于一60℃；联接强度应大于母材强度；撕裂强度应大于或等于40 N／ram；抗渗强度应在1．05 MPa水压下48 h不渗水；渗透系数应小于10-11cm／s。

2 用于供饮水工程或其他有卫生性能要求的PE土工膜应符合GB9687--88《食品包装用聚乙烯成型品卫生标准》，所用原材料应符合GB9691--88《食品包装用聚乙烯树脂卫生标准》，其他辅助材料应符合相应的国家现行有关标准的规定。

3 无保护层或保护层较薄的工程宜选用较厚的黑色(加炭黑)或加防老化(抗氧剂、光稳定剂等)添加剂的PE土工膜。

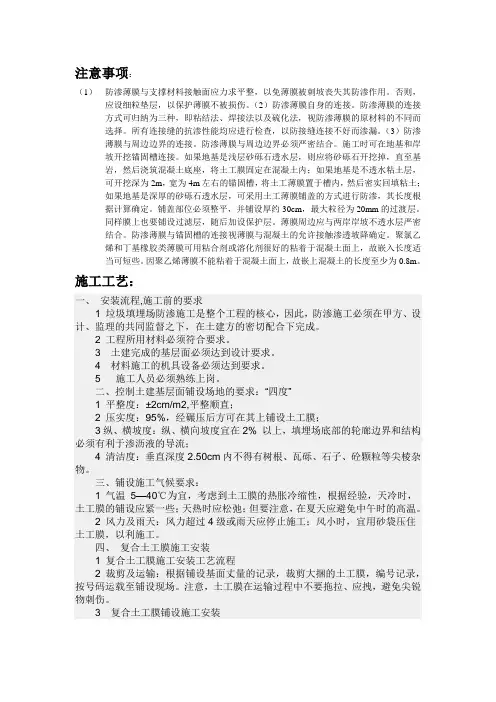

注意事项：（1）防渗薄膜与支撑材料接触面应力求平整，以免薄膜被刺坡丧失其防渗作用。

否则，应设细粒垫层，以保护薄膜不被损伤。

（2）防渗薄膜自身的连接。

防渗薄膜的连接方式可归纳为三种，即粘结法、焊接法以及硫化法，视防渗薄膜的原材料的不同而选择。

所有连接缝的抗渗性能均应进行检查，以防接缝连接不好而渗漏。

（3）防渗薄膜与周边边界的连接。

防渗薄膜与周边边界必须严密结合。

施工时可在地基和岸坡开挖锚固槽连接。

如果地基是浅层砂砾石透水层，则应将砂砾石开挖掉，直至基岩，然后浇筑混凝土底座，将土工膜固定在混凝土内；如果地基是不透水粘土层，可开挖深为2m，宽为4m左右的锚固槽，将土工薄膜置于槽内，然后密实回填粘土；如果地基是深厚的砂砾石透水层，可采用土工薄膜铺盖的方式进行防渗，其长度根据计算确定。

铺盖部位必须整平，并铺设厚约30cm，最大粒径为20mm的过渡层。

同样膜上也要铺设过滤层，随后加设保护层。

薄膜周边应与两岸岸坡不透水层严密结合。

防渗薄膜与锚固槽的连接视薄膜与混凝土的允许接触渗透坡降确定。

聚氯乙烯和丁基橡胶类薄膜可用粘合剂或溶化剂很好的粘着于混凝土面上，故嵌入长度适当可短些。

因聚乙烯薄膜不能粘着于混凝土面上，故嵌上混凝土的长度至少为0.8m。

施工工艺：一、安装流程,施工前的要求1 垃圾填埋场防渗施工是整个工程的核心，因此，防渗施工必须在甲方、设计、监理的共同监督之下，在土建方的密切配合下完成。

2 工程所用材料必须符合要求。

3 土建完成的基层面必须达到设计要求。

4 材料施工的机具设备必须达到要求。

5 施工人员必须熟练上岗。

二、控制土建基层面铺设场地的要求：“四度”1 平整度：±2cm/m2,平整顺直；2 压实度：95%，经碾压后方可在其上铺设土工膜；3纵、横坡度：纵、横向坡度宜在2% 以上，填埋场底部的轮廊边界和结构必须有利于渗沥液的导流；4 清洁度：垂直深度2.50cm内不得有树根、瓦砾、石子、砼颗粒等尖棱杂物。
