SLT231-98聚乙烯(PE)土工膜防渗工程技术规范
SLT231-98聚乙烯（PE）土工膜防渗工程技术规范【题名】：聚乙烯（PE）土工膜防渗工程技术规范【副题名】：Standard for antiseepage engineering lined with polyethylene（PE）geomembrane 【起草单位】：北京市水利科学研究所主编【标准号】：SL/T231-98 【代替标准】：【颁布部门】：中华人民共和国水利部批准【发布日期】：1999-01-21发布【实施日期】：1999-03-01实施【标准性质】：中华人民共和国行业标准【批准文号】：水国科[1999]20号【批准文件】：中华人民共和国水利部关于批准发布《聚乙烯（PE）土工膜防渗工程技术规范》 SL／T231－98的通知水国科[1999]20号根据部水利水电技术标准制定、修订计划，由水利部国际合作与科技司主持，以北京市水利科学研究所为主编单位制定的《聚乙烯（PE）土工膜防渗工程技术规范》，经审查批准为水利行业标准，并予以发布。
标准的名称和编号为：《聚乙烯（PE）土工膜防渗工程技术规范》 SL／T231－98。
本标准自1999年3月1日起实施。
在实施过程中，请各单位注意总结经验，如有问题请函告主持部门，并由其负责解释。
标准文本由中国水利水电出版社出版发行。
一九九九年一月六日【全文】：前言编制组在广泛调查研究的基础上，结合工程实际认真总结了我国的实践经验，借鉴了有关国家标准、行业标准和国外先进经验，并认真听取了国内众多专家的意见，经过反复修改，完成了本规范。
本规范主要包括以下内容：防渗工程用聚乙烯（PE）土工膜材料的选择；PE土工膜防渗工程的结构与联接设计，水力及稳定计算；支持层、防渗层和保护层施工及焊缝质量检测；工程验收及工程技术管理。
本规范主持部门：水利部国际合作与科技司本规范主编单位：北京市水利科学研究所本规范参编单位：山东泰安市塑料厂本规范主要起草人：毛广全沈汉生刘培英钟震李其军陈纪华刘建国1 总则1、0、1为提高聚乙烯（PE）土工膜防渗工程的建设水平，防止由于水及水溶液的渗漏造成损失或危害，提高水的利用率，使防渗工程正常发挥效益，特制定本规范。
土工膜施工技术规范

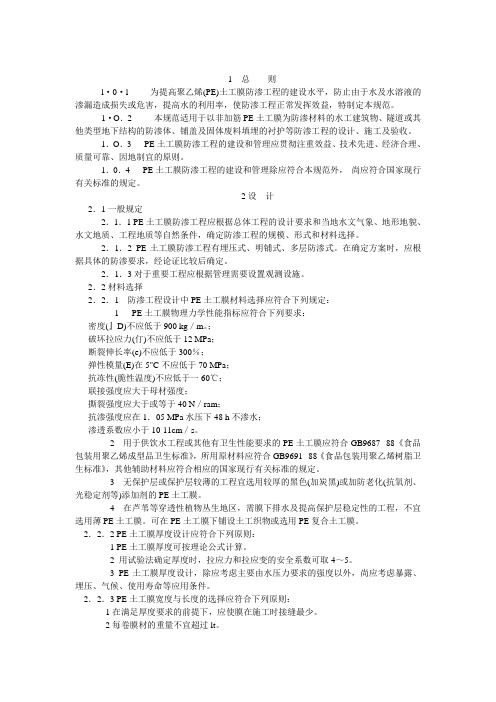

1 总则l·0·l 为提高聚乙烯(PE)土工膜防渗工程的建设水平，防止由于水及水溶液的渗漏造成损失或危害，提高水的利用率，使防渗工程正常发挥效益，特制定本规范。
1·O．2 本规范适用于以非加筋PE土工膜为防渗材料的水工建筑物、隧道或其他类型地下结构的防渗体、铺盖及固体废料填埋的衬护等防渗工程的设计、施工及验收。
1．O．3 PE土工膜防渗工程的建设和管理应贯彻注重效益、技术先进、经济合理、质量可靠、因地制宜的原则。
1．0．4 PE土工膜防渗工程的建设和管理除应符合本规范外，尚应符合国家现行有关标准的规定。
2设计2．1一般规定2．1．1 PE土工膜防渗工程应根据总体工程的设计要求和当地水文气象、地形地貌、水文地质、工程地质等自然条件，确定防渗工程的规模、形式和材料选择。
2．1．2 PE土工膜防渗工程有埋压式、明铺式、多层防渗式。
在确定方案时，应根据具体的防渗要求，经论证比较后确定。
2．1．3对于重要工程应根据管理需要设置观测设施。
2．2材料选择2．2．1 防渗工程设计中PE土工膜材料选择应符合下列规定：1 PE土工膜物理力学性能指标应符合下列要求：密度(』D)不应低于900 kg／m。
；破坏拉应力(仃)不应低于12 MPa；断裂伸长率(e)不应低于300％；弹性模量(E)在5"C不应低于70 MPa；抗冻性(脆性温度)不应低于一60℃；联接强度应大于母材强度；撕裂强度应大于或等于40 N／ram；抗渗强度应在1．05 MPa水压下48 h不渗水；渗透系数应小于10-11cm／s。
2 用于供饮水工程或其他有卫生性能要求的PE土工膜应符合GB9687--88《食品包装用聚乙烯成型品卫生标准》，所用原材料应符合GB9691--88《食品包装用聚乙烯树脂卫生标准》，其他辅助材料应符合相应的国家现行有关标准的规定。
3 无保护层或保护层较薄的工程宜选用较厚的黑色(加炭黑)或加防老化(抗氧剂、光稳定剂等)添加剂的PE土工膜。
聚乙烯(PE)土工膜防渗工程技术规范(SLT231-98 )
聚乙烯（PE）土工膜防渗工程技术规范（SL/T231-98 ）2007-08-28 04:51 环卫科技网作者：佚名发表/查看评论>>-中华人民共和国水利部关于批准发布《聚乙烯（PE）土工膜防渗工程技术规范》SL／T231－98的通知水国科[1999]20号根据部水利水电技术标准制定、修订计划，由水利部国际合作与科技司主持，以北京市水利科学研究所为主编单位制定的《聚乙烯（PE）土工膜防渗工程技术规范》，经审查批准为水利行业标准，并予以发布。
标准的名称和编号为：《聚乙烯（PE）土工膜防渗工程技术规范》SL／T231－98。
本标准自1999年3月1日起实施。
在实施过程中，请各单位注意总结经验，如有问题请函告主持部门，并由其负责解释。
标准文本由中国水利水电出版社出版发行。
一九九九年一月十六日前言编制组在广泛调查研究的基础上，结合工程实际认真总结了我国的实践经验，借鉴了有关国家标准、行业标准和国外先进经验，并认真听取了国内众多专家的意见，经过反复修改，完成了本规范。
本规范主要包括以下内容：防渗工程用聚乙烯（PE）土工膜材料的选择；PE土工膜防渗工程的结构与联接设计，水力及稳定计算；支持层、防渗层和保护层施工及焊缝质量检测；工程验收及工程技术管理。
本规范主持部门：水利部国际合作与科技司本规范主编单位：北京市水利科学研究所本规范参编单位：山东泰安市塑料厂本规范主要起草人：毛广全沈汉生刘培英钟震李其军陈纪华刘建国1总则1.0.1为提高聚乙烯（PE）土工膜防渗工程的建设水平，防止由于水及水溶液的渗漏造成损失或危害，提高水的利用率，使防渗工程正常发挥效益，特制定本规范。
1.0.2本规范适用于以非加筋PE土工膜为防渗材料的水工建筑物、隧道或其他类型地下结构的防渗体、铺盖及固体废料填埋的衬护等防渗工程的设计、施工及验收。
1.0.3PE土工膜防渗工程的建设和管理应贯彻注重效益、技术先进、经济合理、质量可靠、因地制宜的原则。
聚乙烯PE土工膜防渗工程技术规范
聚乙烯（PE）土工膜防渗工程技术规范??【题名】：聚乙烯（PE）土工膜防渗工程技术规范??【副题名】：Standardforantiseepageengineeringlinedwithpolyethylene （PE）geomembrane??【起草单位】：北京市水利科学研究所主编??【标准号】：SL/T231-98??【代替标准】：??【颁布部门】：中华人民共和国水利部批准??【发布日期】：1999-01-21发布??【实施日期】：1999-03-01实施??【标准性质】：中华人民共和国行业标准??【批准文号】：水国科[1999]20号??【批准文件】：中华人民共和国水利部关于批准发布《聚乙烯（PE）土工膜防渗工程技术规范》SL／T231－98的通知水国科[1999]20号根据部水利水电技术标准制定、修订计划，由水利部国际合作与科技司主持，以北京市水利科学研究所为主编单位制定的《聚乙烯（PE）土工膜防渗工程技术规范》，经审查批准为水利行业标准，并予以发布。
标准的名称和编号为：《聚乙烯（PE）土工膜防渗工程技术规范》SL／T231－98。
本标准自1999年3月1日起实施。
在实施过程中，请各单位注意总结经验，如有问题请函告主持部门，并由其负责解释。
标准文本由中国水利水电出版社出版发行。
一九九九年一月十六日??【全文】：前言编制组在广泛调查研究的基础上，结合工程实际认真总结了我国的实践经验，借鉴了有关国家标准、行业标准和国外先进经验，并认真听取了国内众多专家的意见，经过反复修改，完成了本规范。
本规范主要包括以下内容：防渗工程用聚乙烯（PE）土工膜材料的选择；PE 土工膜防渗工程的结构与联接设计，水力及稳定计算；支持层、防渗层和保护层施工及焊缝质量检测；工程验收及工程技术管理。
本规范主持部门：水利部国际合作与科技司本规范主编单位：北京市水利科学研究所本规范参编单位：山东泰安市塑料厂本规范主要起草人：毛广全沈汉生刘培英钟震李其军陈纪华刘建国1总则成损失或危害，提高水的利用率，使防渗工程正常发挥效益，特制定本规范。
聚乙烯土工膜防渗工程技术规范
聚乙烯（PE）土工膜防渗工程技术规范（SL/T231-98）【副题名】：Standard for antiseepage engineering lined with polyethylene （PE）geomembrane【起草单位】：xx水利科学研究所主编【标准号】：SL/T231-98【代替标准】：【颁布部门】：xx水利部批准【发布日期】：1999-01-21发布【实施日期】：1999-03-01实施【标准性质】：xx行业标准【批准文号】：水国科[1999]20号【批准文件】：中华人民共和国水利部关于批准发布《聚乙烯（PE）土工膜防渗工程技术规范》SL／T 231－98的通知水国科[1999]20号根据部水利水电技术标准制定、修订计划，由水利部国际合作与科技司主持，以北京市水利科学研究所为主编单位制定的《聚乙烯（PE）土工膜防渗工程技术规范》，经审查批准为水利行业标准，并予以发布。
标准的名称和编号为：《聚乙烯（PE）土工膜防渗工程技术规范》SL／T231－98。
本标准自1999年3月1日起实施。
在实施过程中，请各单位注意总结经验，如有问题请函告主持部门，并由其负责解释。
标准文本由xx水利水电出版社出版发行。
一九九九年一月十六日【全文】：前言编制组在广泛调查研究的基础上，结合工程实际认真总结了我国的实践经验，借鉴了有关国家标准、行业标准和国外先进经验，并认真听取了国内众多专家的意见，经过反复修改，完成了本规范。
本规范主要包括以下内容：防渗工程用聚乙烯（PE）土工膜材料的选择；PE土工膜防渗工程的结构与联接设计，水力及稳定计算；支持层、防渗层和保护层施工及焊缝质量检测；工程验收及工程技术管理。
本规范主持部门：水利部国际合作与科技司本规范主编单位：xx水利科学研究所本规范参编单位：xxxx塑料厂本规范主要起草人：毛广全沈汉生刘培英钟震李其军陈纪华刘建国1总则1.0.1为提高聚乙烯（PE）土工膜防渗工程的建设水平，防止由于水及水溶液的渗漏造成损失或危害，提高水的利用率，使防渗工程正常发挥效益，特制定本规范。
聚乙烯(PE)土工膜防渗工程技术规范-条文说明
中华人民共和国行业标准聚乙烯(PE)土工膜防渗工程技术规范SL/T231-98条文说明目次1总则2设计3施工1总则1.0.1聚乙烯,英文名Polyethylene或Polythene,缩写为PE.按制作密度又分为高,中,低三种,其中文名称和英文缩写分别为高密度聚乙烯(HDPE),中密度聚乙烯(MDPE)和低密度聚乙烯(LDPE).本规范中统称为聚乙烯,PE与聚乙烯等效使用.PE土工膜又分为薄膜和薄片两种,习惯上可依膜的厚度区分,但无明确划分标准,本规范总称为聚乙烯(PE)土工膜.PE土工膜属新型防渗材料,性能明显优于其他材料.制定本规范的目的,就是总结国内外成熟经验,,统一技术要求,以保证PE土工膜防渗工程质量,使其在国民经济中更好地发挥经济与环境效益.1.0.2本条为本规范的适用范围.土工膜不仅因制作原料不同而有不同类别,而且还因其结构不同而分为加筋和非加筋两种.二者的物理力学性能有很大差别,在设计选材时应根据实际工程需要及总体工程设计要求注意适当选用.本规范不适用于加筋及复合土工膜防渗工程.对于PE管材的防渗标准已有编制,本规范亦不含这方面的内容.本规范适用于以PE土工膜为防渗材料的下列工程：土,石坝的防渗体,如斜墙,心墙；混凝土坝及碾压混凝土坝的上游面防渗层,或用于坝面裂缝修补；堤,坝及闸基的防渗截水墙或防渗地下连续墙；闸,坝上游防渗铺盖；渠道,水库,人工湖及蓄水池的防渗层；施工围堰的防渗层以及地下隧道,地下室,地下储库的防潮,防止地面水入渗和固体,液体废料坑,堆的底部防渗与顶部封盖等工程.1.0.3以往许多工程的经验教训表明,在PE土工膜防渗工程的设计,施工和管理中由于忽视技术,经济和质量三者的关系,常常造成直接或间接的经济损失.为解决长期以来在许多工程上存在的重建轻管及由此引起的效益问题,本规范特加强了管理方面的内容,单列章节特别强调管理和技术,经济,质量在效益基础上的统一性原则.2设计2.1.1本条及1.0.2条都提到PE土工膜防渗工程形式.常见PE土工膜防渗工程形式及典型剖面如图2-1所示.2.1.2埋压式PE土工膜防渗工程须设覆盖保护层；明铺式PE土工膜防渗工程可不设保护层；多层防渗系统PE土工膜防渗工程由双层或多层PE土工膜组成防渗系统.2.2.1PE土工膜的伸长率在0℃以下会下降,由此引起其物理力学性能指标变化.应采用加覆盖物保护层的办法解决.目前尚缺乏这方面的定量测试,需进一步研究.2.2.2PE土工膜厚度设计是防渗工程中选择材料规格的主要依据之一.实际工作中可采取理论计算或试验的方法,也可采取理论计算与实验相结合的方法设计.2.2.3鉴于目前多数工地的二次搬运及铺设工具尚未机械化,单卷膜材过重不便施工.故本条2规定每卷重量的上限为1t.2.3.2本条列出来三种常见PE土工膜防渗层.1单层PE土工膜防渗层只有一层PE土工膜；多层PE土工膜防渗层由两层以上PE土工膜组成；PE土工膜复合防渗层由PE土工膜和土工合成材料或其它材料共同组成防渗层.PE 土工膜生产近年发展很快,PE及其复合土工膜,PE土工膜和土工合成材料复合而成的新型土工材料不断有新产品出现.工程中应注意及时吸收,采纳新的更合适的PE土工膜材料.有环保任务和功能的废液池等重要工程的防渗层,可据总体设计要求采用由双层或多层PE土工膜防渗层组成的加强防渗系统.2多数工程宜采用全铺式.2.3.3如支持层是透水料,则无需设排水层.2.4.2被垂直铺膜分隔成前后二个土体的滑动计算,应充分考虑土与土工膜间的摩擦系数.PE土工膜与不同材料接触面间的摩擦系数应通过专门实验测定.实际工程中常见的摩擦系数也可查阅已有资料或手册.PE土工膜与保护层间的抗滑稳定计算应在坝坡等主体工程的抗滑稳定计算之后进行.图2-1PE土工膜防渗工程常见典型形式及剖面1-土石坝的防渗斜墙或心墙；2-土石坝地基的垂直防渗或地下水库的垂直防渗墙；3-浆砌石坝或碾压混凝土坝的上游坝面防渗；4-水闸上游护坦及护坡防渗；5-渠道防渗；6-隧道周边及堤坝内埋设涵管的防渗；7-蓄水池,游泳池,养鱼池,污水池和各类大型液体容器的防渗；8-地下室防渗及其它建筑物的防渗,防潮；9-屋顶防漏；10-低水头施工围堰防漏2.5.6~2.5.9 2.5节及附录B对PE土工膜与结构物的联接做了规定.PE土工膜的联接及锚固方式见图2-2~图2-17,图题指明各种形式的适用范围.图2-2不厚砂卵石地基下有基岩的锚固形式1-土工膜；2-一期钢筋混凝土；3-二期钢筋混凝土；4-三期钢筋混凝土图2-3岩石地基或混凝土建筑物的锚固形式1-土工膜；2-橡胶垫片；3-槽钢；4-锚栓；5-混凝土；6-锚杆图2-4土工膜与廊道顶的锚固形式1-组合式土工膜；2-二层组合式土工膜；3-锚固结构见大样图(b)；4-粘土锚固槽；5-廊道；6-小砾卵石垫层；7-混凝土护坡；8-堆石；9-二层橡胶垫片；10-锚栓；11-高密度聚乙烯；12-五层土工膜；13-混凝土图2-5土工膜与廊道顶的锚固形式1-工作土工膜；2-保护用土工膜；3-有涂料的滑动垫片；4-橡胶垫片；5-槽钢；6-锚栓；7-混凝土图2-6低坝的土工膜与粘土地基锚固形式1-土工膜；2-回填夯实粘土图2-7超高锚固沟详图图2-8可选用的锚固沟详图图2-9人工湖混凝土与土工膜联接示意图图2-10人工湖浆砌石挡墙与土工膜联接示意图图2-11截水槽混凝土与土工膜联接示意图图2-12两岸混凝土墙土工膜与混凝土联接示意图图2-13混凝土预制板与防浪墙联接示意图图2-14坝顶土工膜埋设示意图图2-15放水管进口与土工膜交叉结构图图2-16膜层顶部铺设形式及联接锚固方式1-保护层；2-膜料防渗层；3-封顶板图2-17PE土工膜与土坝输水洞连接图3 施工3.1.4本条及2.2.1中的引用标准：GB/T2035-96塑料术语及其定义GB6672-86塑料薄膜和薄片厚度的测定机械测定法GB6673-86塑料薄膜与片材长度和宽度的测定GB1040-92塑料拉伸性能试验方法GB/T1130-91塑料直角撕裂性能试验方法FTMS101Π方法2605抗戳穿力和延伸试验SL18-91渠道防渗工程技术规范GB2918-82塑料试样状态调节和试验的标准环境GB1842-80聚乙烯环境应力开裂试验方法GB1037-88塑料薄膜和片材透水蒸气性试验方法杯式法GB9687-88食品包装用聚乙烯成型品卫生标准GB9691-88食品包装用聚乙烯树脂卫生标准ISO/TR10837-煤气管道及管件用聚乙烯热稳定性的确定HG2-1398-81低密度聚乙烯树脂中的氧化诱导期的测定方法GB1033-70塑料密度和相对密度实验方法SL/T225-98水利水电工程土工合成材料应用技术规范。
聚乙烯(PE)土工膜防渗工程技术规范(SLT231-98 )
聚乙烯（PE）土工膜防渗工程技术规范（SL/T231-98 ）2007-08-28 04:51 环卫科技网作者：佚名发表/查看评论>>-中华人民共和国水利部关于批准发布《聚乙烯（PE）土工膜防渗工程技术规范》SL／T231－98的通知水国科[1999]20号根据部水利水电技术标准制定、修订计划，由水利部国际合作与科技司主持，以北京市水利科学研究所为主编单位制定的《聚乙烯（PE）土工膜防渗工程技术规范》，经审查批准为水利行业标准，并予以发布。
标准的名称和编号为：《聚乙烯（PE）土工膜防渗工程技术规范》SL／T231－98。
本标准自1999年3月1日起实施。
在实施过程中，请各单位注意总结经验，如有问题请函告主持部门，并由其负责解释。
标准文本由中国水利水电出版社出版发行。
一九九九年一月十六日前言编制组在广泛调查研究的基础上，结合工程实际认真总结了我国的实践经验，借鉴了有关国家标准、行业标准和国外先进经验，并认真听取了国内众多专家的意见，经过反复修改，完成了本规范。
本规范主要包括以下内容：防渗工程用聚乙烯（PE）土工膜材料的选择；PE土工膜防渗工程的结构与联接设计，水力及稳定计算；支持层、防渗层和保护层施工及焊缝质量检测；工程验收及工程技术管理。
本规范主持部门：水利部国际合作与科技司本规范主编单位：北京市水利科学研究所本规范参编单位：山东泰安市塑料厂本规范主要起草人：毛广全沈汉生刘培英钟震李其军陈纪华刘建国1总则1.0.1为提高聚乙烯（PE）土工膜防渗工程的建设水平，防止由于水及水溶液的渗漏造成损失或危害，提高水的利用率，使防渗工程正常发挥效益，特制定本规范。
1.0.2本规范适用于以非加筋PE土工膜为防渗材料的水工建筑物、隧道或其他类型地下结构的防渗体、铺盖及固体废料填埋的衬护等防渗工程的设计、施工及验收。
1.0.3PE土工膜防渗工程的建设和管理应贯彻注重效益、技术先进、经济合理、质量可靠、因地制宜的原则。
土工膜施工技术规范
1 总则l·0·l 为提高聚乙烯(PE)土工膜防渗工程的建设水平，防止由于水及水溶液的渗漏造成损失或危害，提高水的利用率，使防渗工程正常发挥效益，特制定本规范。
1·O．2 本规范适用于以非加筋PE土工膜为防渗材料的水工建筑物、隧道或其他类型地下结构的防渗体、铺盖及固体废料填埋的衬护等防渗工程的设计、施工及验收。
1．O．3 PE土工膜防渗工程的建设和管理应贯彻注重效益、技术先进、经济合理、质量可靠、因地制宜的原则。
1．0．4 PE土工膜防渗工程的建设和管理除应符合本规范外，尚应符合国家现行有关标准的规定。
2设计2．1一般规定2．1．1 PE土工膜防渗工程应根据总体工程的设计要求和当地水文气象、地形地貌、水文地质、工程地质等自然条件，确定防渗工程的规模、形式和材料选择。
2．1．2 PE土工膜防渗工程有埋压式、明铺式、多层防渗式。
在确定方案时，应根据具体的防渗要求，经论证比较后确定。
2．1．3对于重要工程应根据管理需要设置观测设施。
2．2材料选择2．2．1 防渗工程设计中PE土工膜材料选择应符合下列规定：1 PE土工膜物理力学性能指标应符合下列要求：密度(』D)不应低于900 kg／m。
；破坏拉应力(仃)不应低于12 MPa；断裂伸长率(e)不应低于300％；弹性模量(E)在5"C不应低于70 MPa；抗冻性(脆性温度)不应低于一60℃；联接强度应大于母材强度；撕裂强度应大于或等于40 N／ram；抗渗强度应在1．05 MPa水压下48 h不渗水；渗透系数应小于10-11cm／s。
2 用于供饮水工程或其他有卫生性能要求的PE土工膜应符合GB9687--88《食品包装用聚乙烯成型品卫生标准》，所用原材料应符合GB9691--88《食品包装用聚乙烯树脂卫生标准》，其他辅助材料应符合相应的国家现行有关标准的规定。
3 无保护层或保护层较薄的工程宜选用较厚的黑色(加炭黑)或加防老化(抗氧剂、光稳定剂等)添加剂的PE土工膜。
聚乙烯(PE)土工膜防渗工程技术要求规范
聚乙烯（PE）土工膜防渗工程技术规范【题名】：聚乙烯（PE）土工膜防渗工程技术规范【副题名】：Standard for antiseepage engineering lined with polyethylene（PE）geomembrane【起草单位】：北京市水利科学研究所主编【标准号】：SL/T231-98【代替标准】：【颁布部门】：中华人民共和国水利部批准【发布日期】：1999-01-21发布【实施日期】：1999-03-01实施【标准性质】：中华人民共和国行业标准【批准文号】：水国科[1999]20号【批准文件】：中华人民共和国水利部关于批准发布《聚乙烯（PE）土工膜防渗工程技术规范》SL／T 231－98的通知水国科[1999]20号根据部水利水电技术标准制定、修订计划，由水利部国际合作与科技司主持，以北京市水利科学研究所为主编单位制定的《聚乙烯（PE）土工膜防渗工程技术规范》，经审查批准为水利行业标准，并予以发布。
标准的名称和编号为：《聚乙烯（PE）土工膜防渗工程技术规范》 SL／T231－98。
本标准自1999年3月1日起实施。
在实施过程中，请各单位注意总结经验，如有问题请函告主持部门，并由其负责解释。
标准文本由中国水利水电出版社出版发行。
一九九九年一月十六日【全文】：前言编制组在广泛调查研究的基础上，结合工程实际认真总结了我国的实践经验，借鉴了有关国家标准、行业标准和国外先进经验，并认真听取了国内众多专家的意见，经过反复修改，完成了本规范。
本规范主要包括以下内容：防渗工程用聚乙烯（PE）土工膜材料的选择；PE土工膜防渗工程的结构与联接设计，水力及稳定计算；支持层、防渗层和保护层施工及焊缝质量检测；工程验收及工程技术管理。
本规范主持部门：水利部国际合作与科技司本规范主编单位：北京市水利科学研究所本规范参编单位：山东泰安市塑料厂本规范主要起草人：毛广全沈汉生刘培英钟震李其军陈纪华刘建国1 总则1.0.1为提高聚乙烯（PE）土工膜防渗工程的建设水平，防止由于水及水溶液的渗漏造成损失或危害，提高水的利用率，使防渗工程正常发挥效益，特制定本规范。
《聚乙烯(PE)土工膜防渗工程技术规范》(SL231-98)
之间设置柔性止水 锚固后应用二期混凝土压住形成封闭的防
渗体
土工膜与建筑物混凝土的联接 可采用角钢或金属板
条铆接 或用螺栓固定在混凝土垫层上 外加热熔胶封口
土工膜也可用嵌入混凝土的形式与混凝土联接 嵌入
长度Ｙ应ＮＤ大－于ＹＮ或Ｄ－等ＹＮ于Ｄ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ
土工膜防渗层设计
上部保护层设计
土工膜防渗层设计应符合以下规定
土工膜防渗层可分为
单层 土工膜防渗层
多层 土工膜防渗层
土工膜膜防渗体的铺膜
范围可选择全铺式 半铺式或底铺式
铺膜宽度大于 时 宜采用幅宽为
的 土工
膜 当需膜与膜相连时 应采用同种 土工膜
对于池 库 渠 湖等工程中的防渗 土工膜应铺设到最 高水位以上并有一定超高 超高值应据水位或波浪爬高确定
有排水要求的工程可在支持层与 土工膜防渗层之间设 置反滤排水层
保护层设计应符合下列规定 埋压式 土工膜防渗层表面必须设保护层 保护层的结 构和材料等应按工程类别 重要程度 使用条件及材料来源情况 确定 保护层的边坡应满足稳定性要求 保护层厚度宜按边坡稳定 水深 水流速度 日晒和冰冻
等条Ｙ件ＮＤ及－施ＹＮ工Ｄ－要ＹＮ求Ｄ经－Ｙ现ＮＤ场－Ｙ试Ｎ验Ｄ－确ＹＮ定Ｄ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ
卫生指标应按
食品包装用聚乙烯成型品卫
生标准 规定测定
土工膜的运输和贮存应符合有关规定
施工前应对 土工膜防渗工程基础 支持层 根据设计
要求进行下列检查
建设监理工程师签署的地基 垫层 排水层或排水排气系
统等前期工程验收文件应齐全
ＹＮＤ支－Ｙ持ＮＤ层－Ｙ表ＮＤ面－应ＹＮ平Ｄ－整ＹＮ光Ｄ滑－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ－ＹＮＤ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚乙烯（PE）土工膜防渗工程技术规范（SL/T231-98 ）2007-08-28 04:51 环卫科技网作者：佚名发表/查看评论>>-中华人民共和国水利部关于批准发布《聚乙烯（PE）土工膜防渗工程技术规范》SL／T231－98的通知水国科[1999]20号根据部水利水电技术标准制定、修订计划，由水利部国际合作与科技司主持，以北京市水利科学研究所为主编单位制定的《聚乙烯（PE）土工膜防渗工程技术规范》，经审查批准为水利行业标准，并予以发布。
标准的名称和编号为：《聚乙烯（PE）土工膜防渗工程技术规范》SL／T231－98。
本标准自1999年3月1日起实施。
在实施过程中，请各单位注意总结经验，如有问题请函告主持部门，并由其负责解释。
标准文本由中国水利水电出版社出版发行。
一九九九年一月十六日前言编制组在广泛调查研究的基础上，结合工程实际认真总结了我国的实践经验，借鉴了有关国家标准、行业标准和国外先进经验，并认真听取了国内众多专家的意见，经过反复修改，完成了本规范。
本规范主要包括以下内容：防渗工程用聚乙烯（PE）土工膜材料的选择；PE土工膜防渗工程的结构与联接设计，水力及稳定计算；支持层、防渗层和保护层施工及焊缝质量检测；工程验收及工程技术管理。
本规范主持部门：水利部国际合作与科技司本规范主编单位：北京市水利科学研究所本规范参编单位：山东泰安市塑料厂本规范主要起草人：毛广全沈汉生刘培英钟震李其军陈纪华刘建国1总则1.0.1为提高聚乙烯（PE）土工膜防渗工程的建设水平，防止由于水及水溶液的渗漏造成损失或危害，提高水的利用率，使防渗工程正常发挥效益，特制定本规范。
1.0.2本规范适用于以非加筋PE土工膜为防渗材料的水工建筑物、隧道或其他类型地下结构的防渗体、铺盖及固体废料填埋的衬护等防渗工程的设计、施工及验收。
1.0.3PE土工膜防渗工程的建设和管理应贯彻注重效益、技术先进、经济合理、质量可靠、因地制宜的原则。
1.0.4PE土工膜防渗工程的建设和管理除应符合本规范外，尚应符合国家现行有关标准的规定。
2设计2.1一般规定2.1.1PE土工膜防渗工程应根据总体工程的设计要求和当地水文气象、地形地貌、水文地质、工程地质等自然条件，确定防渗工程的规模、形式和材料选择。
2.1.2PE土工膜防渗工程有埋压式、明铺式、多层防渗式。
在确定方案时，应根据具体的防渗要求，经论证比较后确定。
2.1.3对于重要工程应根据管理需要设置观测设施。
2.2材料选择2.2.1防渗工程设计中PE土工膜材料选择应符合下列规定：1PE土工膜物理力学性能指标应符合下列要求：密度（ρ）不应低于900kg／；破坏拉应力（σ）不应低于12MPa；断裂伸长率（ε）不应低于300％；弹性模量（E）在5℃不应低于70MPa；抗冻性（脆性温度）不应低于-60℃；联接强度应大于母材强度；撕裂强度应大于或等于40N／mm；抗渗强度应在1.05MPa水压下48h不渗水；渗透系数应小于cm／s。
2用于供饮水工程或其他有卫生性能要求的PE土工膜应符合GB9687－88《食品包装用聚乙烯成型品卫生标准》，所用原材料应符合GB9691－88《食品包装用聚乙烯树脂卫生标准》，其他辅助材料应符合相应的国家现行有关标准的规定。
3无保护层或保护层较薄的工程宜选用较厚的黑色（加炭黑）或加防老化（抗氧剂、光稳定剂等）添加剂的PE土工膜。
4在芦苇等穿透性植物丛生地区，需膜下排水及提高保护层稳定性的工程，不宜选用薄PE 土工膜。
可在PE土工膜下铺设土工织物或选用PE复合土工膜。
2.2.2PE土工膜厚度设计应符合下列原则：1PE土工膜厚度可按理论公式计算。
2用试验法确定厚度时，拉应力和拉应变的安全系数可取4～5。
3PE土工膜厚度设计，除应考虑主要由水压力要求的强度以外，尚应考虑暴露、埋压、气候、使用寿命等应用条件。
2.2.3PE土工膜宽度与长度的选择应符合下列原则：1在满足厚度要求的前提下，应使膜在施工时接缝最少。
2每卷膜材的重量不宜超过1t。
3应根据工程实际尺寸、面积、市场产品规格与工厂生产能力等条件确定。
2.3结构设计2.3.1PE土工膜防渗工程结构应根据工程具体要求确定。
工程结构设计应包括以下三项内容：1下部支持层设计。
2PE土工膜防渗层设计。
3上部保护层设计。
2.3.2PE土工膜防渗层设计应符合以下规定：1PE土工膜防渗层可分为：1）单层PE土工膜防渗层；2）多层PE土工膜防渗层；3）PE土工膜复合防渗层。
2永久性工程防渗宜采用埋铺式。
PE土工膜防渗体的铺膜范围可选择全铺式、半铺式或底铺式。
3铺膜宽度大于20m时，宜采用幅宽为6～8m的PE土工膜。
当需膜与膜相连时，应采用同种PE土工膜。
4对于池、库、渠、湖等工程中的防渗，PE土工膜应铺设到最高水位以上并有一定超高，超高值应据水位或波浪爬高确定。
2.3.3支持层设计应符合以下规定：1支持层的形式应根据工程类别、天然基础条件和所用PE土工膜特性进行选择。
渠道、蓄水池、碾压式土坝和堆石坝等工程的支持层设计可按本规范附录A的规定执行。
2PE土工膜应铺设在密实的基础上。
与膜接触的表面宜为碾压密实的细土料层、细砂层或混凝土层。
层面应平整。
3支持层上有阴、阳角时，应修圆，其半径宜不小于0.5m，并应在紧贴PE土工膜下面加设土工织物垫层。
4有排水要求的工程可在支持层与PE土工膜防渗层之间设置反滤排水层。
2.3.4保护层设计应符合下列规定：1埋压式PE土工膜防渗层表面必须设保护层。
保护层的结构和材料等应按工程类别、重要程度、使用条件及材料来源情况确定。
2保护层的边坡应满足稳定性要求。
3保护层厚度宜按边坡稳定、水深、水流速度、日晒和冰冻等条件及施工要求经现场试验确定。
2.3.5保护层应由垫层和面层组成，其设计应符合下列要求：1垫层设计应根据面层类型按相关工程规范规定进行。
垫层宜根据工程要求采用泡沫塑料片材或针刺土工织物。
2环保防渗工程可在PE土工膜上、下方铺设沥青或土工织物垫层，并加铺第二层PE土工膜。
3面层设计可按有关工程设计规范进行。
2.3.6对于必须裸露、不能加盖岩土保护层的永久性防渗工程，应在PE土工膜上采用深水保护并进行专项论证。
2.3.7渠道、蓄水池等一般工程的保护层可采用压实素土、砂砾石、预制或现浇混凝土板、浆砌块石或干砌块石。
在混凝土板、浆砌块石或干砌块石与土工膜之间应设垫层。
垫层可用砂浆。
2.3.8土石坝的保护层应由面层和垫层组成，其设计应符合下列要求：1土石坝保护层的面层可采用预制或现浇混凝土板、钢筋网混凝土板、浆砌块石或干砌块石。
面层块体的合理尺寸及厚度(重量）应按坝坡坡度和抗冻要求等，通过计算确定。
重要工程还应通过模型试验确定。
2土石坝保护层的垫层应根据所采用的面层和PE土工膜防渗层种类，按土石坝的设计要求进行。
2.4水力及稳定计算2.4.1在质量合格条件下，PE土工膜的正常渗透量可按下式计算：Q＝kAΔH/δ（2.4.1）式中Q——正常渗透量，/s；k——PE土工膜渗透系数，m／s；A——PE土工膜渗透面积，㎡；ΔH——PE土工膜上下水位差，m；δ——PE土工膜厚度，m。
2.4.2PE土工膜与膜上保护层之间的抗滑稳定可按下式计算：K＝f/tgα（2.4.2）式中K——抗滑稳定安全系数；f——PE土工膜与膜上保护层之间的摩擦系数；α——坝坡坡角（°）。
2.5联接设计2.5.1PE土工膜联接设计应符合本规范附录B规定及以下要求：1PE土工膜底边和周边应与不透水基底及周边不透水结构紧密联接，形成封闭或半封闭式的不透水防渗结构体。
2若PE土工膜周边因条件限制只能与透水结构相接时，膜顶边高程应超出最高水位时的波浪最大爬高，超高值应不小于0.5m。
2.5.2PE土工膜的接缝设计应遵守下列原则：1使接缝数量最少，且平行于拉应力大的方向。
2接缝避开弯角，设在平面处。
2.5.3PE土工膜间接缝宜采用焊接工艺联接。
焊接搭接宽度宜为10cm。
2.5.4焊接接缝抗拉强度不应低于母材强度。
2.5.5不具备焊接条件时，PE土工膜也可采用搭接或粘接。
但必须经论证并采取必要的施工措施。
2.5.6PE土工膜与刚性结构联接设计应符合下列规定：1当PE土工膜与混凝土、岩石等刚性结构联接时，应采取嵌入或锚固的方法将膜牢固固定，并应在PE土工膜与刚性结构之间设置柔性止水。
锚固后应用二期混凝土压住形成封闭的防渗体。
2PE土工膜与建筑物混凝土的联接，可采用角钢或金属板条铆接，或用螺栓固定在混凝土垫层上，外加热熔胶封口。
3PE土工膜也可用嵌入混凝土的形式与混凝土联接，嵌入长度应大于或等于0.8m。
2.5.7PE 土工膜与土联接，应采用锚固槽沟或将膜片水平伸入土内50～100cm并夯实。
PE土工膜在锚固处不得渗水或被拔出。
2.5.8PE土工膜在结构顶部应予嵌固。
可在离坡缘50cm处开挖深30cm、宽30cm的浅沟，将膜端埋入，填土石压实。
也可用钢条压住以射钉固定于顶部，射钉铆固时应加垫片，并应采取防锈措施。
2.5.9当水面宽度大于10m、水深大于2m时，应采取减压系统，并根据当地情况选用下列形式：1砂卵石组成的连续排水层。
2间距小于3m的集水排水管道。
3排气管（有高压时用）。
4排水、排气系统。
2.5.10PE土工膜联接设计应据产品性能和当地气象条件预留伸缩量及伸缩节。
3施工3.1一般规定3.1.1PE土工膜防渗工程施工前应做好以下准备工作：1按施工组织设计制定施工方案。
2按设计要求选购PE土工膜材料。
3清除场内有碍PE土工膜安全的各种杂物。
3.1.2施工前应对PE土工膜按本规范3.1.3、3.1.4及有关规定进行检验。
经检验质量不合格或不符合设计要求的，不得投入使用。
3.1.3PE土工膜检验应遵守以下规则：1检查试验及鉴定测试应由供需双方商定共同委托第三方检测机构按标准测试。
2PE土工膜验收检验的取样批量应按连续生产同一牌号原料、同一配方、同一规格、同一工艺的产品，以重量不大于5t为一批确定。
3检验项目中物理力学性能应按本规范规定检验。
其余项目由供需双方协商确定。
4试验结果与本规范规定不符时，应进行重复检验。
5抽样检测结果有一项不符合标准规定，则判定该样品为不合格；每批两次抽样检测不合格，则判定整批不合格。
6当供需双方对PE土工膜产品质量有争议时，应共同对不合格批次进行抽样，委托双方认可的国家计量认证合格单位进行复检。
复检结果可作为最终判定依据。
3.1.4PE土工膜物理力学性能应按以下方法检测：1拉伸试验应按GB1040－92《塑料拉伸试验方法》测定。
2密度应按GB1033—70《塑料密度和相对密度实验方法》测定。
3撕裂强度应按GB／Tll30—91《塑料直角撕裂性能试验方法》规定测定。
4戳穿力应按FTMS101C方法2065《抗戳穿力和延伸试验》规定测定。
