标准公差表(excel格式)

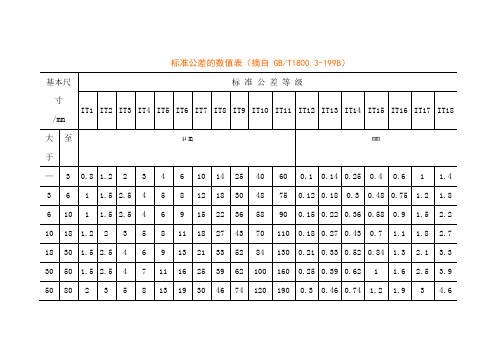

标准公差的数值表（摘自 GB/T1800.3-1998） 基本尺寸 /mm 标 准 公 差 等 级

IT1 IT2 IT3 IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 IT13 IT14 IT15 IT16 IT17 IT18 大于 至 μm ㎜

— 3 0.8 1.2 2 3 4 6 10 14 25 40 60 0.1 0.14 0.25 0.4 0.6 1 1.4 3 6 1 1.5 2.5 4 5 8 12 18 30 48 75 0.12 0.18 0.3 0.48 0.75 1.2 1.8 6 10 1 1.5 2.5 4 6 9 15 22 36 58 90 0.15 0.22 0.36 0.58 0.9 1.5 2.2 10 18 1.2 2 3 5 8 11 18 27 43 70 110 0.18 0.27 0.43 0.7 1.1 1.8 2.7 18 30 1.5 2.5 4 6 9 13 21 33 52 84 130 0.21 0.33 0.52 0.84 1.3 2.1 3.3 30 50 1.5 2.5 4 7 11 16 25 39 62 100 160 0.25 0.39 0.62 1 1.6 2.5 3.9 50 80 2 3 5 8 13 19 30 46 74 120 190 0.3 0.46 0.74 1.2 1.9 3 4.6 80 120 2.5 4 6 10 15 22 35 54 87 140 220 0.35 0.54 0.87 1.4 2.2 3.5 5.4 120 180 3.5 5 8 12 18 25 40 63 100 160 250 0.4 0.63 1 1.6 2.5 4 6.3 180 250 4.5 7 10 14 20 29 46 72 115 185 290 0.46 0.72 1.15 1.85 2.9 4.6 7.2 250 315 6 8 12 16 23 32 52 81 130 210 320 0.52 0.81 1.3 2.1 3.2 5.2 8.1 315 400 7 9 13 18 25 36 57 89 140 230 360 0.57 0.89 1.4 2.3 3.6 5.7 8.9 400 500 8 10 15 20 27 40 63 97 155 250 400 0.63 0.97 1.55 2.5 4 6.3 9.7

标准公差表线性和角度尺寸未注公差根据国际标准，以下为线性尺寸未注公差的公差表。

这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。

这些极限偏差适用于：•线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；•角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°);•机加工组装件的线性和角度尺寸。

这些极限偏差不适用于：•已有其他一般公差标准规定的线性和角度尺寸；•括号内的参考尺寸；•矩形框格内的理论正确尺寸。

形状位置公差零件在加工过程中，由于机床－夹具－刀具系统存在几何误差，以及加工中出现受力变形、热变形、振动和磨损等影响，使被加工零件的几何要素不可避免地产生误差。

这些误差包括尺寸偏差、形状误差(包括宏观几何误差、波度和表面粗糙度)及位置误差。

形状公差形状公差是指单一实际要素的形状所允许的变动全量。

形状公差用形状公差带表达。

形状公差带包括公差带形状、方向、位置和大小等四要素。

形状公差项目有：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等6项。

位置公差位置公差是指关联实际要素的位置对基准所允许的变动全量。

定向公差定向公差是指关联实际要素对基准在方向上允许的变动全量。

这类公差包括平行度、垂直度、倾斜度3项。

定位公差定位公差是关联实际要素对基准在位置上允许的变动全量。

这类公差包括同轴度、对称度、位置度3项。

跳动公差跳动公差是以特定的检测方式为依据而给定的公差项目。

跳动公差可分为圆跳动与全跳动。

零件的形位公差共14项，其中形状公差6个，位置公差8个，列于下表。

分类项目符号简要描述形状公差直线度直线度是表示零件上的直线要素实际形状保持理想直线的状况。

也就是通常所说的平直程度。

直线度公差是实际线对理想直线所允许的最大变动量。

也就是在图样上所给定的，用以限制实际线加工误差所允许的变动范围。

平面度平面度是表示零件的平面要素实际形状，保持理想平面的状况。

也就是通常所说的平整程度。

标准公差数值表标准公差数值表是在生产制造中，用于确定零件尺寸公差的标准。

公差是指零件尺寸与设定尺寸之间允许的最大和最小差值范围。

标准公差数值表就是用来规定这个范围的标准。

标准公差数值表主要分为三类：一般公差表、转移公差表和单面公差表。

下面，我们先来看一般公差表：一般公差表：公差等级公差范围IT01 ±0.011IT0 ±0.016IT1 ±0.025IT2 ±0.04IT3 ±0.06IT4 ±0.1IT5 ±0.16IT6 ±0.25IT7 ±0.4IT8 ±0.6IT9 ±1.0IT10 ±1.6IT11 ±2.5IT12 ±4.0上表是一般公差表，其中IT表示国际一般公差系列，后面的数字表示公差等级，数字越大，公差范围越宽松。

例如，IT10的公差范围比IT1的大16倍。

另外，在实际应用中，还可以根据实际情况进行微调，例如IT1的公差范围可以加0.005，形成IT1X的公差表。

接下来是转移公差表：转移公差表：公差等级公差范围IT01 ±0.005IT0 ±0.01IT1 ±0.015IT2 ±0.025IT3 ±0.04IT4 ±0.06IT5 ±0.1IT6 ±0.16IT7 ±0.25IT8 ±0.4IT9 ±0.6IT10 ±1.0IT11 ±1.6IT12 ±2.5转移公差表适用于尺寸变化较小的环境，例如细密机械上的零件，公差范围相比一般公差表会更小。

最后是单面公差表：单面公差表：公差等级公差范围IT1 +0.025-0IT2 +0.04-0IT3 +0.06-0IT4 +0.1-0IT5 +0.16-0IT6 +0.25-0IT7 +0.4-0IT8 +0.6-0IT9 +1.0-0IT10 +1.6-0IT11 +2.5-0单面公差表适用于零件的加工、装配、使用使用中只有一边对加工尺寸有限制的场合，例如轴承、锁扣等。

1、公差表
在国家标准中，公差与配合方面有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三最常用的表格，所有孔、轴的上、下偏差均是根据这三表格计算得出的。

这三表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它们组成的配合。

对圆柱（孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度，这时键宽相当于轴，键槽宽相当于孔。

公差表中“基本尺寸”一栏的大于3至6，大于6至10……是尺寸分段，单位为mm，凡是属于这一段围的尺寸，都可以查偏差数值。

公差表中的偏差数值是以μм（微米）为单位的，但在图样中标注偏差数值时，则以mm（毫米）为单位。

根据国际标准，以下为基本尺寸0-500mm，4-18级精度标准公差表。

注：基本尺寸小于1mm时，无IT14至IT18。

(end)
2、查表方法
以下为公差表的查表方法。

举例：Φ230 H8/t9，这是表示标准公差为8级的基准孔H8与基本偏差代号为t的9级的轴t9组成的过盈配合。

对孔，先从标准公差数值表中查出IT8：对应于基本尺寸分段＞180~230的IT8为72μм。

再查孔的基本偏差表：对应于尺寸分段＞180~230的H的基本偏差（下偏差）为零。

同样，再从标准公差表和轴的基本偏差表中查得：IT7=46μм，t 的下偏差为+196μм。

孔的基本偏差数值（GB/T 1800.3-1998）
轴的基本偏差数值（摘自GB/T 1800.3—1998）（mm）
注：1.基本尺寸≤1mm时，基本偏差a和b均不采用。

1 / 4
注：基本尺寸小于1mm时，无IT14至IT18。

2 / 4
线性尺寸未注公差的公差表
根据国际标准，以下为线性尺寸未注公差的公差表。

这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。

这些极限偏差适用于：
线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；
角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°);
机加工组装件的线性和角度尺寸。

这些极限偏差不适用于：
已有其他一般公差标准规定的线性和角度尺寸；
括号内的参考尺寸；
矩形框格内的理论正确尺寸。

角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。

标准公差表根据国际标准，以下为基本尺寸0-500mm,4-18级精度标准公差表。

基本尺寸公差值IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 IT13 IT14 IT15 IT16 IT17 IT18大于到µm mm- 3 3 4 610 14 25 40 600.10 0.14 0.25 0.40 0.601.0 1.43 645 812 18 30 48 750.12 0.18 0.30 0.48 0.751.2 1.8610 4 6 915 22 3658 900.15 0.22 0.36 0.58 0.901.52.21018 5 811 18 27 4370110 0.18 0.27 0.43 0.70 1.101.82.71830 6 913 21 33 5284130 0.21 0.33 0.52 0.84 1.302.13.33050 711 16 25 39 62 100 160 0.25 0.39 0.62 1.00 1.602.53.95080 813 19 30 46 74 120 190 0.30 0.46 0.74 1.20 1.903.04.680120 10 15 22 35 54 87 140 220 0.35 0.54 0.87 1.40 2.203.5 5.4 120 180 12 18 25 40 63 100 160 250 0.40 0.63 1.00 1.60 2.504.0 6.3 180 250 14 20 29 46 72 115 185 290 0.46 0.72 1.15 1.85 2.904.6 7.2 250 315 16 23 32 52 81 130 210 320 0.52 0.81 1.30 2.10 3.205.2 8.1 315 400 18 25 36 57 89 140 230 360 0.57 0.89 1.40 2.30 3.605.7 8.9 400 500 20 27 40 63 97 155 250 400 0.63 0.97 1.55 2.50 4.006.3 9.7注：基本尺寸小于1mm时，无IT14至IT18线性和角度尺寸未注公差根据国际标准，以下为线性尺寸未注公差的公差表。

未注公差等级和标准公差表未注公差等级根据国标GB/T 1804-2000<<一般公差未注公差的线性和角度尺寸的公差>> 线性尺寸，我司决定选用等级（m）为未注公差等级的加工尺寸与角度的公差。

对未注公差的检验与控制要求，按GB/T1804-20 00。

表1 线性尺寸的极限偏差数值 mm精心整理，用心做精品2表2 倒圆半径和倒角高度尺寸的极限偏差数值 mm表3给出了角度尺寸的极限偏差数值，其值按角度短边长度确定．对圆锥角按圆锥素线长度确定。

表3 角度尺寸的极限偏差数值精心整理，用心做精品3未注尺寸公差按GB/T1804-m线性尺寸的极限偏差数值（GB/T1804-2000）（mm）精心整理，用心做精品4公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000精密 f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等 m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗 v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±6倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30精密 f ±0.2 ±0.5 ±1 ±2中等 m粗糙 e ±0.4 ±1 ±2 ±4最粗 v精心整理，用心做精品5角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段~10 ＞10~50 ＞50~120 ＞120~400 ＞400精密 f ±1o ±30′±20′±10′±5′中等 m粗糙 e ±1o30′ ±1o ±30′±20′±10′最粗 v ±3o ±2o ±1o ±30′±20′未注形位公差按GB/T1184-K直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10＞10~30 ＞30~100 ＞100~300 ＞300~1000 ＞1000~3000H 0.03 0.05 0.1 0.2 0.3 0.4精心整理，用心做精品6K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100~300 ＞300~1000 ＞1000~3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 2对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100~300 ＞300~1000 ＞1000~3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 2精心整理，用心做精品7圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.33.表面粗糙度零件的表面都应该注明粗糙度的等级。
