中兴BBU＋RRU设备介绍一、系统简介及技术参数中兴公司的BBU （ZXTR B328）＋RRU（ZXTR R04）是已商用的射频拉远系统。
据中兴公司技术人员介绍，该系统将是中兴公司近期主推的TD产品。
1、系统示意图GPS天线－48V电源－48V电源传输电缆BBU+RRU系统示意图图中所示为系统的逻辑连接图，需要指出的是图中设备的出线方向并不与实际出线方向完全相同。
例如实际的RRU设备所有的出线均为下出线。
为了表示方便，示意图中将射频馈线和校准线描绘成了上出线。
2、BBU ZXTR B328 主要技术参数BBU ZXTR B328支持靠墙安装方式。
、RRU ZXTR R04 主要技术参数3在勘查设计过程中应进行说明，中兴公司可提供采用交流供电的RRU（与直流供电的RRU采用不同电源模块）。
单个RRU ZXTR R04可支持4个通道，采用8天线的小区需要两个RRU ZXTR R04。
每个RRU通过2根单模光纤与BBU连接。
工作温度：-40～55℃；工作湿度：5%~ 100%。
安装方式支持单个安装，挂墙安装，背靠背安装。
4、线缆规格1)室内室外光通路采用四芯野战通信光缆，强度和耐磨性好。
2)GPS馈线长度理论上可以达到200米，考虑到不同环境差异，建议的长度为不大于130米。
室外GPS采用1/2馈线，室内跳线采用1/4馈线。
3)RRU直流电源线如果采用6平方的建议长度为不大于120米。
如果长度超过120米，线径需要加粗。
二、设备图片及说明1、室内单元BBU ZXTR B328ZXTR B328 前面板图电源线和传输电缆的另一端与机柜顶端的相应模块相连，光接口板所接光纤由通往室外的光缆引出。
光接口板放大图由光接口板放大图可以看到，每个配置8天线的扇区需引出4根光纤，一块光接口板可以支持3个这样的扇区。
根据中兴技术人员介绍，ZXTR B328最多可以配置8块光接口板。
由此可以推断，ZXTR B328可以为24个配置了8天线的小区提供基带信号。
宏站、微基站、直放站、射频拉远基站区分在小区制移动通信网络中，通常采用正六边形无线小区邻接构成面状服务区。
由于服务区的形状很像蜂窝，这种网络便被称为蜂窝式网络。
宏蜂窝(macrocell), 传统的蜂窝式网络由宏蜂窝小区（macrocell）构成，每小区的覆盖半径大多为1km～25km，基站天线尽可能做得很高。
在实际的macrocell内，通常存在着两种特殊的微小区域。
一是“盲点”，由于电波在传播过程中遇到障碍物而造成的阴影区域，该区域通信质量严重低劣；二是“热点”，由于空间业务负荷的不均匀分布而形成的业务繁忙区域，它支持macrocell中的大部分业务。
以上两“点”问题的解决，往往依靠设置直放站、分裂小区等办法。
除了经济方面的原因外，从原理上讲，这两种方法也不能无限制地使用，因为扩大了系统覆盖，通信质量要下降；提高了通信质量，往往又要牺牲容量。
近年来，随着业务需求的剧增，这些方法更显捉襟见时，这样便产生了微蜂窝技术。
微蜂窝小区(microcell)的覆盖半径为30m～300m，基站天线低于屋顶高度，传播主要沿着街道的视线进行，信号在楼顶的泄露小。
因此，microcell最初被用来加大无线电覆盖，消除macrocell中的“盲点”。
由于低发射功率的microcell基站允许较小的频率复用距离，每个单元区域的信道数量较多，因此业务密度得到了巨大的增长，且RF干扰很低，将它安置在macrocell的“热点”上，可满足该微小区域质量与容量两方面的要求。
微蜂窝（ microcell ）是在宏蜂窝的基础上发展起来的一门技术。
与宏蜂窝相比，它的发射功率较小，一般在 2W 左右；覆盖半径大约为 100m ～ 1km ；基站天线置于相对低的地方，如屋顶下方，高于地面 5m ～ 10m ，无线波束折射、反射、散射于建筑物间或建筑物内，限制在街道内部。
可满足该微小区域质量与容量两方面的要求。
1，宏基站，直白点，铁塔站，比较大的那种，一个站覆盖几十公里.容量大，需要机房，可靠性较好，维护方便。

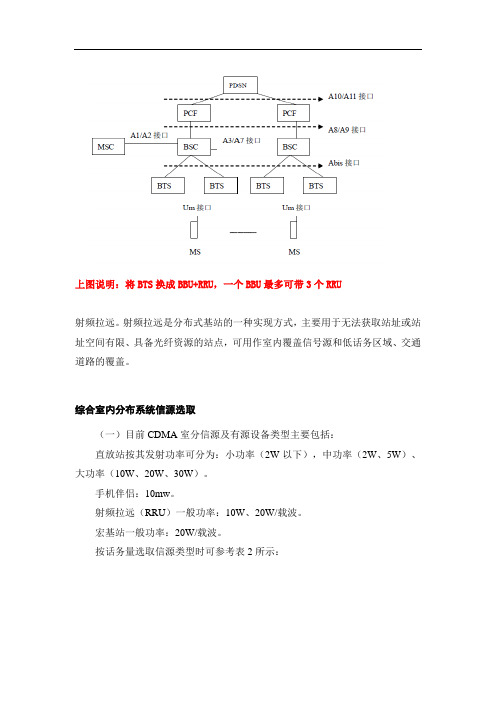

上图说明：将BTS换成BBU+RRU，一个BBU最多可带3个RRU射频拉远。
射频拉远是分布式基站的一种实现方式，主要用于无法获取站址或站址空间有限、具备光纤资源的站点，可用作室内覆盖信号源和低话务区域、交通道路的覆盖。
综合室内分布系统信源选取（一）目前CDMA室分信源及有源设备类型主要包括：直放站按其发射功率可分为：小功率（2W以下），中功率（2W、5W）、大功率（10W、20W、30W）。
手机伴侣：10mw。
射频拉远（RRU）一般功率：10W、20W/载波。
宏基站一般功率：20W/载波。
按话务量选取信源类型时可参考表2所示：表2 按话务量选取信源的建议（二）信源的选取应将室外网络和分布系统作为统一的整体来考虑，有效利用和合理分配室外基站容量，控制干扰并减少软切换开销使网络容量最大化，同时平滑衔接室内覆盖，实现网络覆盖质量的最优化。
（三）保持信源配置在近期内的相对稳定，避免频繁调整，同时与网络优化相结合，根据业务发展情况适时优化。
（四）当使用宏蜂窝、微蜂窝或射频拉远作为信源时，EVDO信源可按容量需要配置载波数量（如只配置EVDO第一载波），1X信源使用的载波数量需与室外基站保持一致。
考虑到未来系统扩容需要，CDMA主设备RRU按照5载波（3×1X+2×DO）预留7dB进行覆盖,由于RRU最大输出功率为80W（49dBm），故设计RRU的发射功率应按照不大于16W（42dBm）/载扇设计。
CDMA直放站设备按照5载波（3×1X+2×DO）预留7dB进行覆盖，由于直放站最大输出功率为20W （43dBm），故设计时信源端的发射功率应按照不大于5W（37dBm：实际工程中按照36dBm来设计）/载扇设计。
（五）新建综合室内分布系统应以容量和功率需求为基本依据，同时根据覆盖点对业务和品牌的重要性经济合理地选择信源类型。
（六）分布系统信源选择可参考表3。
表3 信源和分布系统选择建议站址选择（一）选择范围及优先级别综合室内分布系统的建设根据各楼宇的建筑功能和重要性分为三类，详见表1，各分公司应根据目标建筑的建设优先级视业务发展和投资情况统筹安排分批建设。
数字光纤拉远直放站数字中频板单板说明书1 介绍1.1 数字光纤直放站（GRRU）介绍GRRU为GSM数字光纤射频拉远直放站。
数字光纤拉远单元（RRU）起源于3G制式，在GSM上采用该方案和传统的光纤直放站相比，有很多优势，如可以实现星型/菊花链灵活组网，上行静噪功能减小上行对基站的干扰等等。
1.2 数字中频板介绍从产品内部模块和技术核心来说，数字中频板为数字光纤直放站（GRRU）的核心，它实现了数字中频信号处理和光纤拉远等核心功能。
由于光纤直放站分为近端机和远端机，因此中频板也分为近端机中频板和远端机中频板两部分。
但是从硬件上看，近端机中频板和远端机中频板是一样的，通过加载不同的FPGA和ARM版本，分别实现了近端机功能和远端机功能。
图1 数字中频板结构框图2 主要功能介绍2.1 GSM多载波数字中频功能数字中频板可以支持8/12载波GSM中频信号的数字中频处理。
在光口传输速率为1.25Gbps的情况下，上行支持8载波的接收分集，下行支持8载波的发射不分集；对于12载波配置，上下行收发均不分集。
中频接收和发送频点可以由主控单元配置，每个载波对应的信道号也由主控单元配置。
单板支持GSM和DCS频段。
2.1.1GSM多载波数字下变频技术采用8路/12路数字下变频通道，将8路/12路中频信号下变频到基带频率，并通过采样率变换和信道滤波器得到8路/12路GSM基带数据。
2.1.2GSM多载波数字上变频技术采用8路/12路数字上变频通道，通过信道滤波器和采样率变换滤波器处理，并采用数字混频器将8路/12路GSM基带数据上变频到中频。
2.2 基于CPRI接口的光纤拉远功能在近端板和远端板的光纤数据传输中，采用CPRI接口协议，将8路/12路GSM基带数据通过光纤传输，并且实现了操作维护数据的传输。
2.3 设备的灵活组网功能支持直放站近端机和远端机的灵活组网功能。
近端机支持4路星型连接和菊花链连接，远端机支持4路星型连接。
