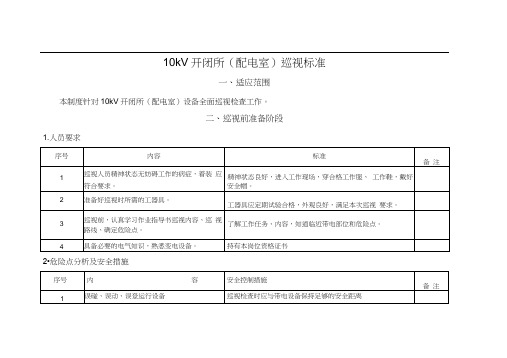

10kV开闭所（配电室）巡视标准一、适应范围本制度针对10kV开闭所（配电室）设备全面巡视检查工作。
二、巡视前准备阶段1.人员要求2•危险点分析及安全措施3.巡视工器具注：根据现场实际情况选用，特殊巡查可带相应器具三、巡查制度1.巡查路线巡视前应根据开闭所自身的特点制定巡视路线，保证在全面巡视中做到对设备不漏巡的现象发生。
其中站间巡视路线应在地理接线图中标出，站内巡视路线应在平面布置图中标出，站间路线与站内各层路线应能够前后衔接。
巡视路线图参考如下:2. 巡视检查制度2.1 10kV 无人值班开闭所（开闭站）每两月1 次。
2.2 用户特殊要求时，可以适当增加巡视次数。
2.3 巡视前应结合巡视人物准备巡视工器具，并携带开闭所巡视作业指导书，巡视记录，设备测温后应填写设备测温记录（参考模板附件1），巡视避雷器后填写避雷器动作检查记录（参考模板附件2）, 巡视六氟化硫装置后应填写六氟化硫压力记录（参考模板附件3），抄表后应填写运数据记录（参考模板附件4）。
2.4 巡视人员应做到“五不准” ：不准做与巡视无关的工作：不准观望巡视范围以外的外景：不准交谈与巡视无关的内容：不准嬉笑，打闹，不准移开或越过遮拦。
2.5 巡视检查时，必须正确佩戴安全帽，穿好绝缘靴。
2.6 巡视各项设备应有重点检查内容，不得遗漏。
2.7 巡视时必须严格遵守《电业安全工作规程》中的有关规定，保持足够的安全距离2.8 巡视时必须按照规定的巡视检查路线（地理位置图2.4 和平面布置图2.6 ）进行检查，防止漏查设备。
2.9 设备检查中要做到“四细” ：细看、细听、细嗅、细摸（指不带电设备外壳），严格按照巡查标准（附件7）中的检查项目逐项检查。
2.10 巡视检查发现的异常情况应填入运行日志（参考模板附件5），并分析原因，采取必要措施。
2.11 巡视检查发现的设备缺陷应填入缺陷记录（参考模板附件6），纳入缺陷管理。
2.12 巡视检查中遇有严重威胁人身、设备安全情况应进行紧急处理，并立即报告。

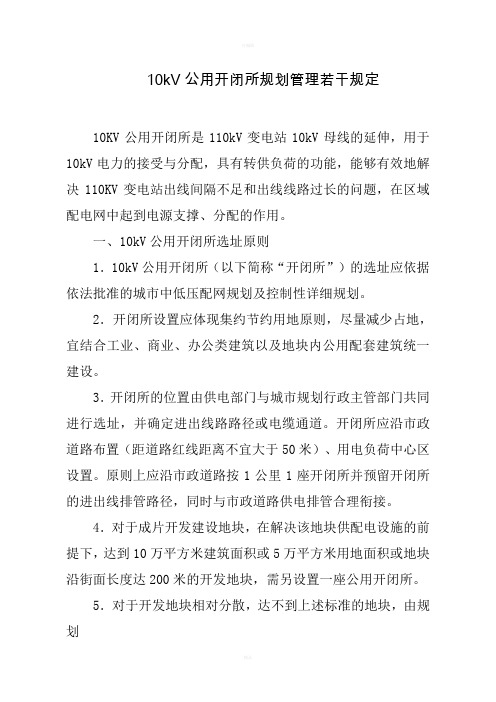

10kV公用开闭所规划管理若干规定10KV公用开闭所是110kV变电站10kV母线的延伸，用于10kV电力的接受与分配，具有转供负荷的功能，能够有效地解决110KV变电站出线间隔不足和出线线路过长的问题，在区域配电网中起到电源支撑、分配的作用。
一、10kV公用开闭所选址原则1．10kV公用开闭所（以下简称“开闭所”）的选址应依据依法批准的城市中低压配网规划及控制性详细规划。
2．开闭所设置应体现集约节约用地原则，尽量减少占地，宜结合工业、商业、办公类建筑以及地块内公用配套建筑统一建设。
3．开闭所的位置由供电部门与城市规划行政主管部门共同进行选址，并确定进出线路路径或电缆通道。
开闭所应沿市政道路布置（距道路红线距离不宜大于50米）、用电负荷中心区设置。
原则上应沿市政道路按1公里1座开闭所并预留开闭所的进出线排管路径，同时与市政道路供电排管合理衔接。
4．对于成片开发建设地块，在解决该地块供配电设施的前提下，达到10万平方米建筑面积或5万平方米用地面积或地块沿街面长度达200米的开发地块，需另设置一座公用开闭所。
5．对于开发地块相对分散，达不到上述标准的地块，由规划部门和供电部门依据中低压配网规划并结合该地块的用地功能和电力负荷，确定是否布设。
6．开闭所独立设置时，一般采用两层布置，也可采用单层布置。
单层布置每座开闭所基地面积约375平方米，尺寸为15米×25米（长×宽）；双层布置每座开闭所基地面积约149平方米，尺寸为8.5米×17.5米（长×宽）。
7.开闭所选址应考虑设备运输方便，并留有消防通道，设计时应满足防火、通风、防进水、防潮、防尘、防小动物、防震、防噪音和防爆等各项要求。
开闭所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。
对设在客户内部的公用配电装置应与客户的其他设备（或其他性质用途的用房）以防火墙形式隔离，并具有独立门户。
8.地下开闭所的特殊要求：(1)地下开闭所正上方不宜为居民住宅，同时应满足环保要求。
10KV开闭所设计一．研究的背景现状和意义背景:我国10KV开闭所的建设起步于20世纪70~80年代，由于改革开放和经济的发展，原有的配电网适应不了经济发展的需要，在一些大城市和经济发达地区，出现了10KV开闭所。
初期的开闭所所用的设备以变电所低压侧所用的设备为主，如开关柜等。
到了80年代后期90年代初期，10KV开闭所在我国大部分大、中城市开始建设，所用的设备逐步由少油断路器柜过渡到空气负荷开关环网柜，开关柜的体积大大减小，操作也简单了很多。
到了 90年代中期，灭弧性能更好的真空负荷开关开始在10KV 配电网中应用，逐步取代空气负荷开关，而成为10KV开闭所的主要设备。
[1]开闭所，就是只有接通断开功能的配电所,没有变压器,一般将一路进线根据需要分几路馈出,并且具有出线保护.开闭所是将高压电力分别向周围的几个用电单位供电的电力设施，位于电力系统中变电站的下一级。
其特征是电源进线侧和出线侧的电压相同。
当然，区域变电站也具有开闭所的功能。
但需明确的是，开闭所是区别于变电站而言的。
开闭所也指用于接受电力并分配电力的供配电设施，高压电网中称为开关站。
中压电网中的开闭所一般用于10kV电力的接受与分配。
现状:城镇配电网的建设是由国民经济的发展与城市建设规模而决定的，自建国以来，我国城市建设规模得到了迅速发展，而配电网建设由于历史原因，普遍存在供电能力不足、可靠性差的问题，影响了人民的生产和生活用电。
随着我国大规模城网的建设和改造工程的不断深入，10 kV 开闭所作为10 kV 配电网中的重要设施，在具有一定负荷密度的城市中压配电网中的地位越来越重要。
高层建筑和大型公共建筑的不断涌现使城市功能越来越趋向完善和复杂化，电力用户对配电网的可靠性及灵活性提出了更高的要求。
建好10 kV 开闭所，对构建10 kV 城镇配电网主网架，提高配电网的供电能力，有着举足轻重的作用。
城镇供电网一般是由220 kV 或110 kV 为城市主网架，而10 kV 方为城镇内主配电网络。
10KV开闭所现场运行规程第一章总则第1条本规程适用于山西寿阳潞阳昌泰煤业10KV开闭所。
第2条开闭所现场运行规程是运行人员操作、巡视、检查、维护、处理异常与事故、调整所管辖设备的行为准则、方法和依据，也是运行人员和新工人上岗培训的必备教材，因此，运行人员及相关专业人员必须熟悉本规程。
第二章开闭所运行方式及设备调管范围第3条昌泰10KV开闭所双回路电源分别引自潞阳公司110KV站10KV509柜、510柜，开闭所以分列方式运行。
第4条开闭所500母联柜、516发电机柜均为上级电力调度设备，必须在申请许可的情况下方能操作，其余各高压开关柜等设备均为我矿电力调度设备。
第三章主要电力系统的巡视及运行维护第5条设备巡视应严格按照要求，做好安全措施。
第6条正常巡视：开闭所内的日常巡视检查，除交接班巡视外，每天高峰负荷时巡视一次，每周至少进行一次夜间熄灯巡视。
第7条在下列情况下应进行特殊巡视1、新投运或大修后的主设备，24小时内每小时巡视一次。
2、对过负荷或异常运行的设备，应加强巡视。
3、风、雪、雨、雾、冰雹等天气进行巡视。
4、雷雨季节特别是雷雨过后应加强巡视。
5、上级通知或重要节日应加强巡视。
6、在事故跳闸后应加强巡视。
7、特殊设备进行的特巡项目检查(蓄电池的定期充放电)。
第8条巡视时，应严格按照巡视路线和巡视项目对高压配电柜、交流配电柜、充馈柜、电池柜、工控机等设备逐台认真进行巡视，严禁走过场。
第9条巡视高压室后必须随手将门关严。
第10条每次的巡视情况应进行记录并签名；发现的设备缺陷要记录在“设备缺陷记录本”内。
第11条主要巡视的电气设备包括：1、高压开关柜；2、站用变及后台系统；3、母线、避雷器、互感器；4、二次回路、控制系统（自动化设备）及直流系统；5、防小动物孔洞、防火孔洞是否封堵，开闭所内部环境卫生；第12条高压开关柜的巡视检查项目1、高压开关柜正常巡视项目⑴开关柜柜门是否关闭严密、联锁装置是否完好；⑵开关柜编号正、背面名称标注是否齐全、完好；⑶开关位置状态显示仪运行是否正常；⑷加热、除湿控制器运行是否正常；⑸手车位置是否与实际运行方式相符；⑹分合闸位置指示是否与实际运行方式相符；⑺储能电源开关是否在“投入”位置，指示灯亮否；⑻微机保护屏指示是否正确，屏工作是否正常；⑼监测表是否工作正常，是否能正确反映电压电流情况；⑽带电显示装置显示是否正常；⑾柜内照明是否完好，灯具是否正常；⑿内部有无异响；⒀二次接线有无异味、有无放电打火现象；⒁开关柜基础有无下沉、倾斜；⒂柜内有无水珠集聚在设备表面；⒃高压窥视孔玻璃是否完好。

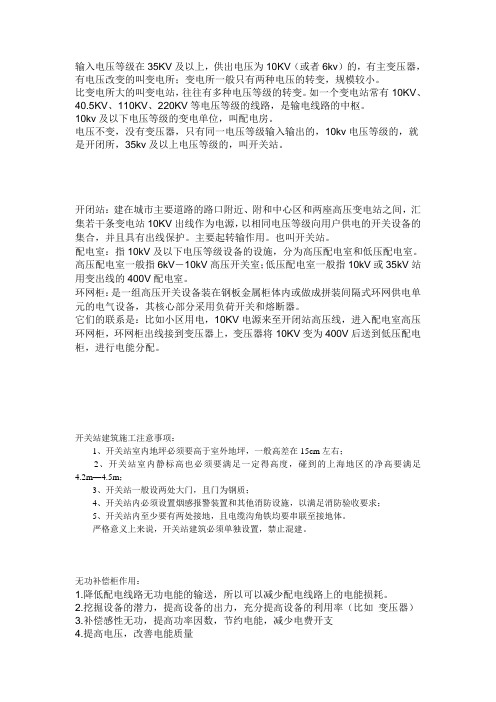

输入电压等级在35KV及以上，供出电压为10KV（或者6kv）的，有主变压器，有电压改变的叫变电所；变电所一般只有两种电压的转变，规模较小。
比变电所大的叫变电站，往往有多种电压等级的转变。
如一个变电站常有10KV、40.5KV、110KV、220KV等电压等级的线路，是输电线路的中枢。
10kv及以下电压等级的变电单位，叫配电房。
电压不变，没有变压器，只有同一电压等级输入输出的，10kv电压等级的，就是开闭所，35kv及以上电压等级的，叫开关站。
开闭站：建在城市主要道路的路口附近、附和中心区和两座高压变电站之间，汇集若干条变电站10KV出线作为电源，以相同电压等级向用户供电的开关设备的集合，并且具有出线保护。
主要起转输作用。
也叫开关站。
配电室：指10kV及以下电压等级设备的设施，分为高压配电室和低压配电室。
高压配电室一般指6kV－10kV高压开关室；低压配电室一般指10kV或35kV站用变出线的400V配电室。
环网柜：是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器。
它们的联系是：比如小区用电，10KV电源来至开闭站高压线，进入配电室高压环网柜，环网柜出线接到变压器上，变压器将10KV变为400V后送到低压配电柜，进行电能分配。
开关站建筑施工注意事项：1、开关站室内地坪必须要高于室外地坪，一般高差在15cm左右；2、开关站室内静标高也必须要满足一定得高度，碰到的上海地区的净高要满足4.2m—4.5m；3、开关站一般设两处大门，且门为钢质；4、开关站内必须设置烟感报警装置和其他消防设施，以满足消防验收要求；5、开关站内至少要有两处接地，且电缆沟角铁均要串联至接地体。
严格意义上来说，开关站建筑必须单独设置，禁止混建。
无功补偿柜作用：1.降低配电线路无功电能的输送，所以可以减少配电线路上的电能损耗。
2.挖掘设备的潜力，提高设备的出力，充分提高设备的利用率（比如变压器）3.补偿感性无功，提高功率因数，节约电能，减少电费开支4.提高电压，改善电能质量母联柜的作用是将母线分为两段。
10kV公用开闭所规划管理若干规定10KV公用开闭所是110kV变电站10kV母线的延伸，用于10kV电力的接受与分配，具有转供负荷的功能，能够有效地解决110KV变电站出线间隔不足和出线线路过长的问题，在区域配电网中起到电源支撑、分配的作用。
一、10kV公用开闭所选址原则1．10kV公用开闭所（以下简称“开闭所”）的选址应依据依法批准的城市中低压配网规划及控制性详细规划。
2．开闭所设置应体现集约节约用地原则，尽量减少占地，宜结合工业、商业、办公类建筑以及地块内公用配套建筑统一建设。
3．开闭所的位置由供电部门与城市规划行政主管部门共同进行选址，并确定进出线路路径或电缆通道。
开闭所应沿市政道路布置（距道路红线距离不宜大于50米）、用电负荷中心区设置。
原则上应沿市政道路按1公里1座开闭所并预留开闭所的进出线排管路径，同时与市政道路供电排管合理衔接。
4．对于成片开发建设地块，在解决该地块供配电设施的前提下，达到10万平方米建筑面积或5万平方米用地面积或地块沿街面长度达200米的开发地块，需另设置一座公用开闭所。
5．对于开发地块相对分散，达不到上述标准的地块，由规划部门和供电部门依据中低压配网规划并结合该地块的用地功能和电力负荷，确定是否布设。
6．开闭所独立设置时，一般采用两层布置，也可采用单层布置。
单层布置每座开闭所基地面积约375平方米，尺寸为15米×25米（长×宽）；双层布置每座开闭所基地面积约149平方米，尺寸为8.5米×17.5米（长×宽）。
页脚内容17.开闭所选址应考虑设备运输方便，并留有消防通道，设计时应满足防火、通风、防进水、防潮、防尘、防小动物、防震、防噪音和防爆等各项要求。
开闭所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。
对设在客户内部的公用配电装置应与客户的其他设备（或其他性质用途的用房）以防火墙形式隔离，并具有独立门户。
8.地下开闭所的特殊要求：(1)地下开闭所正上方不宜为居民住宅，同时应满足环保要求。
10kV公用开闭所规划管理若干规定10KV公用开闭所是110kV变电站10kV母线的延伸，用于10kV电力的接受与分配，具有转供负荷的功能，能够有用地解决110KV变电站出线间隔不够和出线线路过长的问题，在区域配电网中起到电源支撑、分配的作用。
一、10kV公用开闭所选址原则1．10kV公用开闭所（以下简称“开闭所”）的选址应依据依法批准的城市中低压配网规划及控制性详细规划。
2．开闭所设置应体现集约节约用地原则，尽量减少占地，宜结合工业、商业、办公类建筑以及地块内公用配套建筑统一建设。
3．开闭所的位置由供电部门与城市规划行政主管部门共同进行选址，并确定进出线路路径或电缆通道。
开闭所应沿市政道路布置（距道路红线距离合宜大于50米）、用电负荷中心区设置。
原则上应沿市政道路按1公里1座开闭所并预留开闭所的进出线排管路径，同时与市政道路供电排管合理衔接。
4．对于成片开发建设地块，在解决该地块供配电设施的前提下，达到10万平方米建筑面积或5万平方米用地面积或地块沿街面长度达200米的开发地块，需另设置一座公用开闭所。
5．对于开发地块相对分散，达不到上述标准的地块，由规划部门和供电部门依据中低压配网规划并结合该地块的用地功能和电力负荷，确定是否布设。
6．开闭所独立设置时，大凡采用两层布置，也可采用单层布置。
单层布置每座开闭所基地面积约375平方米，尺寸为15米×25米（长×宽）；双层布置每座开闭所基地面积约149平方米，尺寸为8.5米×17.5米（长×宽）。
7.开闭所选址应考虑设备运输便当，并留有消防通道，设计时应满足防火、通风、防进水、防潮、防尘、防小动物、防震、防噪音和防爆等各项要求。
开闭所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。
对设在客户内部的公用配电装置应与客户的其他设备（或其他性质用途的用房）以防火墙形式隔离，并具有独立门户。
8.地下开闭所的特殊要求：(1)地下开闭所正上方合宜为居民住宅，同时应满足环保要求。
10kV开闭所的设置原则总结10kV开闭所是电力系统中一个重要的组成部分，它主要负责对 10kV电压等级的电力进行分配和控制。
10kV开闭所通常位于配电网的关键节点，通过开关设备和保护装置，实现对电力的开闭和切换，以确保配电网的安全、稳定和高效运行。
10kV 开闭所一般会配备各种开关柜、断路器、互感器等设备，这些设备可以对电力进行监测、控制和保护。
开关柜用于连接和断开不同的电力线路，断路器则可以在发生故障时迅速切断电流，保护设备和线路的安全。
互感器则可以对电流和电压进行测量和变换，为保护装置和监控系统提供准确的信号。
所以说10kV开闭所的作用不仅仅是简单地开闭电力，它还承担着优化配电网结构、提高供电可靠性和灵活性的重要任务。
通过合理的布局和运行方式，10kV开闭所可以有效地分配电力资源，减少线路损耗，提高电力质量。
同时，它还可以根据负荷变化及时调整运行方式，实现配电网的经济运行。
下面小编就给大家分享10kV开闭所的电气设计。
▷ 10kV开闭所的功能10kV开闭所是变电所10kV母线的延伸，负责接收大容量馈线并重新分配至用户，减少变电所出线间隔和走廊，作为联络枢纽提供双电源。
合理设置可增强配电网控制，提升运行调度灵活性，确保供电可靠。
开闭所优化调度支持设备检修不停电，故障时灵活隔离，缩小停电区域。
▷ 10kV开闭所的保护配置及主要设备10kV 开闭所是由多种电气设备组成的电力设施，其中包括 10kV 开关柜、母线、控制和保护装置等。
一般情况下，10kV 开闭所采用户内布置方式，但也存在一些开闭所采用户外箱式结构的情况。
在电源馈线方面，通常会选用大截面的电缆线路。
例如，单根截面为 300mm²的电缆，这种大截面电缆能够满足开闭所对电力传输的高要求，确保供电的稳定性和可靠性。
此外，大截面电缆还具有较低的电阻和电抗，有助于减少电能损耗和电压降，提高电力系统的效率。
为了保障电力设备的安全运行，10kV 开闭所还配备了先进的控制和保护装置。
kV开闭所论文赏析：10kV开闭所看过之后受益匪浅，推荐给众旺友阅读。
下载附件查看更加全面的论文内容。
1 概述10kV开闭所，又称10kV开关站。
它是起开闭作用，用来分配10kV电能的配电场所；是连接配电电源(110kV或35kV变电站)和配电网络(10kV环网)的纽带，是配电电源10kV母线的延伸，增加了配电电源的数量。
开闭所的应用解决了110kV、35kV变电站出线数量不足、出线走廊受限的问题，减少了相同路径的电缆条数，节约了投资，同时使城市配电网更加灵活可靠，从而优化了配电网结构。
目前10kV开闭所主要分为3类，即K型、P 型、w 型。
2 10 kV开闭所的结构2．1 K型开闭所的结构K型开闭所是指采用空气绝缘开关柜(或SF6充气柜)及断路器并带微机保护的10 kV开闭所。
如图1所示，K型开闭所一般采用单母线分段的接线方式，简单可靠，规模为2～4回进线、6～10回出线。
为满足开闭所周围低压负荷的需要，站内可附带2台800 1 250 kVA的变压器及低压开关柜。
一般进线不设保护，出线采用微机综合保护，在10kV母线分段开关处可配置备自投装置，从而进一步提高供电可靠性。
K型开闭所内应配置自动化装置(遥测、遥信、遥控等)，以适应城市配电网自动化的要求。
除此之外，K型开闭所还应配置可靠的直流操作电源。
K型开闭所的建筑面积约106 m2，设备总造价约280万元(含变压器及低压部分)。
----------2．2 P型开闭所的结构P型开闭所是指采用环网柜及负荷开关(或负荷开关一熔断器组合电器)的10 kV开闭所。
如图2所示，P型开闭所的主接线与K型开闭所类似，一般采用单母线分段，规模为2进10出，站内也可附带2台800 1 250 kVA的变压器。
P型开闭所进线不设保护，出线采用高压熔断器保护，10 kV分段采用手动操作，不设备自投。
P型开闭所只配置简单的自动化装置，一般只有遥测和遥信，也不需要配置直流电源。
P型开闭所的建筑面积约43 m2，设备总造价约170万元(含变压器及低压部分)。
2．3 W 型开闭所的结构w 型开闭所是指由环网柜及负荷开关(或负荷开关一熔断器组合电器)和箱体构成的预装式户外10 kV开闭所。
如图3所示，w 型开闭所一般采用单母线接线方式，规模为1回进线、3～5回出线，站内可附带1台315~500kVA 的变压器。
w 型开闭所进线不设保护，出线用高压熔断器保护。
自动化系统一般采用无线通售方式，只传送一些必要的信息量。
w 型开闭所占地面积一般不超过5 m2，设备总造价约50万元(含变压器及低压部分)。
3．2 K型开闭所的应用根据K型开闭所的结构可知其供电容量最大，可靠性最高，但造价也最高，占地面积最大，且必须采用户内式。
因此，K型开闭所适用于为距离1lO kv变电站较远的大容量面负荷或用：电负荷较小的点负荷(1个负荷点的用电负荷·在1 500kw 及以下)供电。
一般一座K型开闭所．为2回lO kV进线，总容量为12 000 kVA，供电·能力为6 000 kVA。
K型开闭所一般设在负荷中：心，电缆线路短，故障概率小，可采用大型单环L网、双环网或放射型供电方式。
3．3 P型开闭所的应用P型开闭所的供电容量、可靠性、造价、占地面积均一般，但必须采用户内式。
由于出线受到高压熔断器的限制，因此P型开闭所只能为小环网供电，且多采用单环网，环网中一般有2～3个节点；也可采用放射型网络供电。
所以，P型开闭所适用于为距离1l0 kV变电站较远的可靠性要求不太高、用电负荷较小的点负荷(1个负荷点的用电负荷在1500kW 及以下)供电。
一般一座P型开闭所为2回10kv进线，总容量为12 000 kVA，供电能力为6 000 kVA。
3．4 W 型开闭所的应用与K型和P型开闭所相比，w 型开闭所占地面积最小、接线最简单、造价最低，且采用预装箱式结构，基础样式统一，安装快速方便，适合在户外布置，但供电容量最小，可靠性最低，且只能采用放射型网络供电。
因此w 型开闭所一般用在配电网的末端，为用电负荷在2 000 kW 以下且又分散(或邻近有小规模的住宅)的用户供电，可直接为用户提供小容量的10 kV 电源，也可利用附带的变压器为用户提供小容量的0．4 kV电源。
3．5 开闭所的应用实例不同的开闭所有各自的优缺点，从而有不同的应用场合。
为了更好地理解开闭所的应用原则，下面将结合笔者设计的工程实例——广洋乐苑住宅小区供电工程，进行具体的分析。
广洋乐苑住宅项目地处上海浦东崮山路、张杨路、罗山路之间，共有住宅9栋，均为高层建筑，公建3栋。
总用地面积26137mz，总建筑面积55343rn2，住宅总户数556户，总计算负荷约2900kW，由4个点负荷组成，属于用电负荷较小的点负荷，且负荷相对集中，宜采用P型开闭所供电。
根据现场的用地情况，尚有土地建造独立的地面开闭所，且开闭所周围有大量低压负荷，所以附带2台1 000kVA的变压器。
小区内有良好的电缆敷设通道，宜采用小型单环网供电模式。
如图4所示，此地块靠近35 kV民生变电站，故从民生变电站新建2路l0 kV电缆进广洋乐苑开闭所，作为进线电源。
开闭所设出线1O路，其中馈1、馈2接本开闭所2台1 000kVA的配变，降压至0．4 kV后向开闭所附近的低压负荷供电，低压出线16路；馈3、馈4与箱变B、D串成单环网供电方式，馈5、馈6与箱变A、c串成单环网供电方式，经箱变内的变压器降压至0．4kV后向附近的低压负荷供电；馈7、馈8、馈9、馈lO本期不上，仅预留土建位置，待将来负荷增长时扩建用。
开闭所的保护、自动化装置等按标准配置。
整个小区使用P型开闭所1座、环网箱变4座。
高低压进线均采用电缆地下敷设。
P型开闭所可结合小区情况，将外表做成景观，美化环境。
由上例不难看出，开闭所的10kV母线相当于35 kV变电站l0kV母线的延伸，它的应用增加了35kV变电站的出线数量，节约了35kV变电站的出线走廊，减少了相同路径的电缆数量，节约了投资，优化了配电网结构。
---------4 结语10kV开闭所的应用无疑是优化配电网的一剂良药，但是在实际工程中，现场情况复杂，要兼顾的因素较多，如何选用合适的开闭所，让不同类型的开闭所相互配合好，做到“受得进，落得下，送得出，用得上”就显得十分重要了。
本文结合笔者长期的工程实践，系统深入地阐述了K型、P型、w 型开闭所的结构，认真总结了各种开闭所的特点及应用环境，并结合工程实例提出了各种开闭所的应用原则和方法。
这些原则和方法具有很强的现实意义和指导意义。
标签：开闭负荷中压开关站也称开闭所，是设有中压配电进出线、对功率进行再分配的配电装置，必要时可附设配电变压器。
开闭所按照接线方式的不同可分为终端开关站和环网开关站。
环网开关站主要是解决线路的分段和用户接入问题，站间存在功率交换。
终端开关站主要是提高变电站中压出线间隔的利用率，扩大配送线路数量和解决出线走廊所受限制，提高用户的可靠性程度，终端开关站不存在功率交换。
⑴在下述情况下宜建设开闭所：①高压变电站中压馈线开关柜数量不足；②变电站出线走廊受限；③为减少相同路径的电缆条数；④为大型住宅区的若干个拟建配电室供电。
⑵开闭所宜建于主要道路的路口附近、负荷中心或两座变电站之间，以便加强电网联络，开闭所应有两回及以上的进线电源，其电源应取自变电站的不同母线或不同高压变电站，以提高供电可靠性。
⑶开闭所按照配电网中所处地位分为两类：一级开闭所、二级开闭所。
开闭所均指户内布置设备。
一级开闭所一般建设在A、B类区域，用于线路主干网，原则上开闭所采用双电源进线，两路分别取自不同变电站或同一变电站不同母线。
现场条件不具备时，至少保证一路采用独立电源，另一路采用开闭所间联络线。
一级开闭所进线采用2路独立电源时，所带装接总容量控制在12000kVA 以内；采用1路独立电源时，装接总容量控制在8000kVA以内。
高压出线回路数宜采用8～12路，出线条数根据负荷密度确定：二级开闭所用于小区或支线以及末端客户，起到带居民负荷和小型企业以及线路末端负荷的作用。
一般采用双电源进线，一路取自变电站，另一路可取自公用配电线路；二级开闭所所带装接容量不宜超过8000KVA，高压出线回路数宜采用8-10路。
所内设置配电变压器2-4台，单台容量不应超过800kVA。
上海好像有个指导意见,说的是220kv是20米,110kv/35kv是15米,10kv是10米.这个标准高于国家法定标准很多(10米以上只有1维特斯拉以下了,大概0.3-0.4左右的场强度)(1mt=1000微t)小区内三个10KV变电站、一个开闭所并排而立，距楼房垂直距离3-4米，这样符合安装标准吗？我主要是想知道这几个变电站的辐射范围是多大？我家位于二楼，这些变电设备正对着主卧、次卧，很担心家人的安全。
国家对变电设备的安装有明确的标准要求吗？在哪能找到？我应该怎样解决这个问题？急盼您的回复，先谢谢您了。
我特意记下了变电站的型号：ZBW1-500/10（户外组合式变电站），额定容量：500KVA，额定电压：10/0.4KV，回路电流：1000A；开闭所型号：KR-10，回路电流：630A。
请问：这个是属于箱式的变电站吗？谢谢！谢谢！急盼回答！我来帮他解答图片符号编号排版地图您还可以输入9999 个字您提交的参考资料超过50字，请删除参考资料：匿名提交回答2011-8-4 16:16 满意回答2011-8-4 16:16 热心网友完全没有影响.大变电站几十米以外工场强度就在0.3微特斯拉左右了,不必在意网上的小道消息.相比家用电器什么的其实小的很多.中国本身的背景环境的量值就比国外高,大家不都好好的.尤其是现在大多数都采用gsi全封闭体系,影响在离墙后就非常非常小了,而且极具衰减.下面是一篇关于澳洲的相关标准,中国的,who的西方国家的完全相同.网上有人说欧盟0.2微特斯拉,我是没看到,要是澳洲人知道自己的标准比英国低100倍,'有关部门'第二天就会下台,怎么可能.。
