SolidWorks Flow Simulation模拟管道摩擦阻力

  • 格式：docx
  • 大小：2.46 MB
  • 文档页数：7

SolidWorks Flow Simulation模拟管道摩擦阻力
1 首先打开SOLIDWORKS Flow Simulation 2018插件
2 建立几何模型，这个几何模型比较简单，就是一个圆柱形管道，大小任意设置，主要是为了体验一下SolidWorks flow simulation的功能。

另外管道两端开口处加了两个盖，是为了便于定义管道的入口，出口边界条件。

3 进入流体模拟向导
4 给项目命名
5 单位系统选择默认SI单位制
6 因为是内流场分析，这里选择内部，物理特征不涉及，不管
7 流体这里选择液体水，双击，流动类型为仅湍流。

8 这里保持默认，光滑壁面。

9 这里修改湍流强度和湍流长度。

10 完成之后会自动生成计算域，点击计算域右键选择隐藏
11 点击边界条件，右键插入边界条件，选择左边盖子的内表面，选择入口速度为10m/s，勾选充分发展流动，表明为完全发展的湍流。

12 再次点击边界条件，右键插入边界条件，选择右边盖子的内表面，选择静压1atm，即101325pa
Ps：假如内表面因为遮挡不好选定，可将管子和计算域隐藏再选择。

13 然后点击目标，右键选择插入表面目标，同样假如有遮挡，可以先把盖子隐藏再选定
14 选择网格，右键选择全局网格，保持默认网格划分就行，这里几何不复杂。

最后右键点击管道摩擦项目名称，点击运行，运行，一会就可以看到结果
15 切面结果（选择结果-切面图-右键插入）
16 查看目标值（选择结果-目标图-右键插入-显示）。

合集下载

如何使用SolidWorks Flow Simulation分析孔蚀现象

如何使用SolidWorks Flow Simulation分析孔蚀现象

如何使用SolidWorks Flow Simulation分析孔蚀现象Cavitation in SolidWorks Flow Simulation –如何使用SolidWorks Flow Simulation分析孔蝕現象■實威國際/CAE產品事業部何謂孔蝕現象(Cavitation)孔蝕現象(Cavitation)也稱之為氣穴現象、空穴。

當液體進入管路或閥門時如果壓力低於流體之蒸發壓壓力(Vapor Saturation Pressure)，就會在管路或閥門的流道內產生氣泡。

這氣泡不是因為加熱而產生的，而是因為流動造成局部區域流速較快引起局部區域靜壓驟降，氣泡的產生會造成噪音或振動，而且通常是發生在實體表面上，因此會損壞管路或閥門的壁面，進而降低設備的使用壽命。

孔蝕現象也常常發生在其他常見的裝置如泵浦、葉輪……等流體機械。

若能透過分析軟體在產品設計階段模擬出此現象，則對於產品品質有非常大的保障。

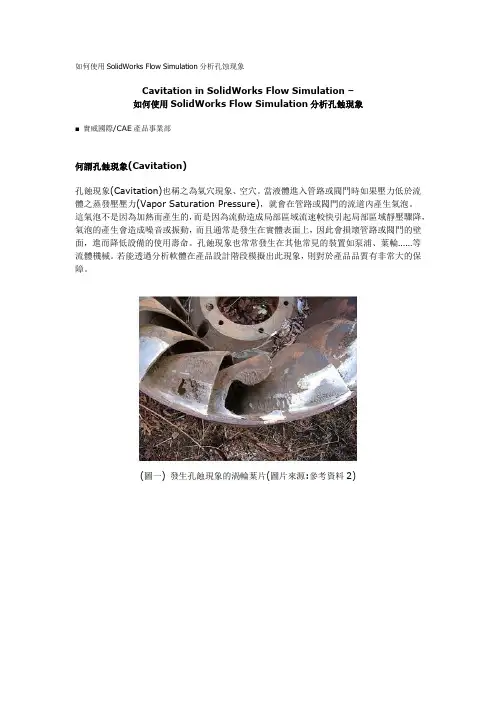

(圖一) 發生孔蝕現象的渦輪葉片(圖片來源:參考資料2)(圖二) 葉輪模型範例，吸入端至吐出端的壓力曲線，上方曲線是正常的，下方曲線低於蒸發壓力會發生孔蝕現象。

孔蝕現象在SolidWorks Flow Simulation1.SolidWorks Flow Simulation 2006以前版本。

SolidWorks Flow Simulation無法直接模擬出孔蝕現象。

不過，可以藉由分析結果中負壓的區域指出有孔蝕現象的區域。

2.SolidWorks Flow Simulation 2007之後版本。

SolidWorks Flow Simulation有一項新增功能，可以應用來評估是否發生孔蝕現象。

(圖三) 在SolidWorks Flow Simulation 2007版本之後，在流體流動特性(Flow Characteristic)中，就可以指定要不要啟動Cavitation選項。

使用建議• 若是分析水的流動，在分析的區域中有可能局部區域的靜態將低於液體在環境溫度下的蒸發壓力值或者是液體流過劇烈加熱區域使溫度上升至沸點而引起孔蝕現象，建議在Wizard 或General Settings的Fluid設定頁面中啟用Cavitation選項。
