(完整版)管道内的局部阻力及损失计算

管道的阻力计算风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。

通常直管中以摩擦阻力为主，而弯管以局部阻力阻力为主（图6-1-1）。

图6-1-1 直管与弯管（一）摩擦阻力1．圆形管道摩擦阻力的计算根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：（6-1-1）对于圆形风管，摩擦阻力计算公式可改为：（6-1-2）圆形风管单位长度的摩擦阻力（又称比摩阻）为：（6-1-3）以上各式中λ——摩擦阻力系数；v——风秘内空气的平均流速，m/s；ρ——空气的密度，kg/m3；l——风管长度，m；Rs——风管的水力半径，m；f——管道中充满流体部分的横断面积，m2；P——湿周，在通风、空调系统中即为风管的周长，m；D——圆形风管直径，m。

摩擦阻力系数λ与空气在风管内的流动状态和风管管壁的粗糙度有关。

在通风和空调系统中，薄钢板风管的空气流动状态大多数属于紊流光滑区到粗糙区之间的过渡区。

通常，高速风管的流动状态也处于过渡区。

只有流速很高、表面粗糙的砖、混凝土风管流动状态才属于粗糙区。

计算过渡区摩擦阻力系数的公式很多，下面列出的公式适用范围较大，在目前得到较广泛的采用：（6-1-4）式中K——风管内壁粗糙度，mm；D——风管直径，mm。

进行通风管道的设计时，为了避免烦琐的计算，可根据公式（6-1-3）和（6-1-4）制成各种形式的计算表或线解图，供计算管道阻力时使用。

只要已知流量、管径、流速、阻力四个参数中的任意两个，即可利用线解图求得其余的两个参数。

线解图是按过渡区的λ值，在压力B0=101.3kPa、温度t0=20℃、宽气密度ρ0=1.204kg/m3、运动粘度v0=15.06×10－6m2/s、管壁粗糙度K=0.15mm、圆形风管等条件下得出的。

第四节管道内的局部阻力及损失计算在实际的管路系统中，不但存在上一节所讲的在等截面直管中的沿程损失，而且也存在有各种各样的其它管件，如弯管、流道突然扩大或缩小、阀门、三通等，当流体流过这些管道的局部区域时，流速大小和方向被迫急剧地发生改变，因而出现流体质点的撞击，产生旋涡、二次流以及流动的分离及再附壁现象。

此时由于粘性的作用，流体质点间发生剧烈的摩擦和动量交换，从而阻碍着流体的运动。

这种在局部障碍物处产生的损失称为局部损失，其阻力称为局部阻力。

因此一般的管路系统中，既有沿程损失，又有局部损失。

4.4.1 局部损失的产生的原因及计算一、产生局部损失的原因产生局部损失的原因多种多样，而且十分复杂，因此很难概括全面。

这里结合几种常见的管道来说明。

（）（）图4.9 局部损失的原因对于突然扩张的管道，由于流体从小管道突然进入大管道如图 4.9 （）所示，而且由于流体惯性的作用，流体质点在突然扩张处不可能马上贴附于壁面，而是在拐角的尖点处离开了壁面，出现了一系列的旋涡。

进一步随着流体流动截面面积的不断的扩张，直到 2 截面处流体充满了整个管截面。

在拐角处由于流体微团相互之间的摩擦作用，使得一部分机械能不可逆的转换成热能，在流动过程中，不断地有微团被主流带走，同时也有微团补充到拐角区，这种流体微团的不断补充和带走，必然产生撞击、摩擦和质量交换，从而消耗一部分机械能。

另一方面，进入大管流体的流速必然重新分配，增加了流体的相对运动，并导致流体的进一步的摩擦和撞击。

局部损失就发生在旋涡开始到消失的一段距离上。

图4.9（）给出了弯曲管道的流动。

由于管道弯曲，流线会发生弯曲，流体在受到向心力的作用下，管壁外侧的压力高于内侧的压力。

在管壁的外侧，压强先增加而后减小，同时内侧的压强先减小后增加，这样流体在管内形成螺旋状的交替流动。

综上所述，碰撞和旋涡是产生局部损失的主要原因。

当然在 1-2之间也存在沿程损失，一般来说，局部损失比沿程损失要大得多。

管道压力损失计算管道总阻力损失hw=∑hf＋∑hj，hw—管道的总阻力损失（Pa）；∑hf—管路中各管段的沿程阻力损失之和（Pa）；∑hj—管路中各处局部阻力损失之和（Pa）。

hf=RL、hf—管段的沿程损失（Pa）；R—每米管长的沿程阻力损失，又称比摩阻（Pa／m）；L—管段长度（m），R的值可在水力计算表中查得。

也可以用下式计算，hf=[λ×（L／d）×γ ×(v^2)]÷(2×g)，L—管段长度（m）；d—管径（m）；λ—沿程阻力因数；γ—介质重度（N／m2）；v—断面平均流速（m／s）；g—重力加速度（m／s2）。

管段中各处局部阻力损失hj=[ζ×γ ×(v^2)]÷(2×g)，hj—管段中各处局部阻力损失（Pa）；ζ—管段中各管件的局部阻力因数，可在管件的局部阻力因数表中查得。

（引自《简明管道工手册》．P．56—57）管道压力损失怎么计算其实就是计算管道阻力损失之总和。

管道分为局部阻力和沿程阻力：1、局部阻力是由管道附件(弯头，三通，阀等)形成的，它和局阻系数，动压成正比。

局阻系数可以根据附件种类，开度大小通过查手册得出，动压和流速的平方成正比。

2、沿程阻力是比摩阻乘以管道长度，比摩阻由管道的管径，内壁粗糙度，流体流速确定总之，管道阻力的大小与流体的平均速度、流体的粘度、管道的大小、管道的长度、流体的气液态、管道内壁的光滑度相关。

它的计算复杂、分类繁多，误差也大。

如要弄清它，应学“流体力学”，如难以学懂它，你也可用刘光启著的“化工工艺算图手册”查取。

管道主要损失分为沿程损失和局部损失。

Δh=ΣλL/d*（v²/2g）+Σξv²/2g。

其中的λ和ξ都是系数，这个是需要在手册上查询的。

L-------管路长度。

d-------管道内径。

v-------有效断面上的平均流速，一般v=Q/s，其中Q是流量，S是管道的内截面积。

第四节管道内的局部‎阻力及损失计‎算在实际的管路‎系统中，不但存在上一‎节所讲的在等‎截面直管中的‎沿程损失，而且也存在有‎各种各样的其‎它管件，如弯管、流道突然扩大‎或缩小、阀门、三通等，当流体流过这‎些管道的局部‎区域时，流速大小和方‎向被迫急剧地‎发生改变，因而出现流体‎质点的撞击，产生旋涡、二次流以及流‎动的分离及再‎附壁现象。

此时由于粘性‎的作用，流体质点间发‎生剧烈的摩擦‎和动量交换，从而阻碍着流‎体的运动。

这种在局部障‎碍物处产生的‎损失称为局部损失，其阻力称为局部‎阻力。

因此一般的管路系统中，既有沿程损失‎，又有局部损失‎。

4.4.1 局部损失的产‎生的原因及计‎算一、产生局部损失‎的原因产生局部损失‎的原因多种多‎样，而且十分复杂‎，因此很难概括‎全面。

这里结合几种‎常见的管道来‎说明。

（）（）图4.9 局部损失的原‎因对于突然扩张‎的管道，由于流体从小‎管道突然进入‎大管道如图 4.9 （）所示，而且由于流体‎惯性的作用，流体质点在突‎然扩张处不可‎能马上贴附于‎壁面，而是在拐角的‎尖点处离开了‎壁面，出现了一系列‎的旋涡。

进一步随着流‎体流动截面面‎积的不断的扩‎张，直到 2 截面处流体充‎满了整个管截‎面。

在拐角处由于‎流体微团相互‎之间的摩擦作‎用，使得一部分机‎械能不可逆的‎转换成热能，在流动过程中‎，不断地有微团‎被主流带走，同时也有微团‎补充到拐角区‎，这种流体微团‎的不断补充和‎带走，必然产生撞击‎、摩擦和质量交‎换，从而消耗一部‎分机械能。

另一方面，进入大管流体‎的流速必然重‎新分配，增加了流体的‎相对运动，并导致流体的‎进一步的摩擦‎和撞击。

局部损失就发‎生在旋涡开始‎到消失的一段‎距离上。

图4.9（）给出了弯曲管‎道的流动。

由于管道弯曲‎，流线会发生弯‎曲，流体在受到向‎心力的作用下‎，管壁外侧的压‎力高于内侧的‎压力。

在管壁的外侧‎，压强先增加而‎后减小，同时内侧的压‎强先减小后增‎加，这样流体在管‎内形成螺旋状‎的交替流动。

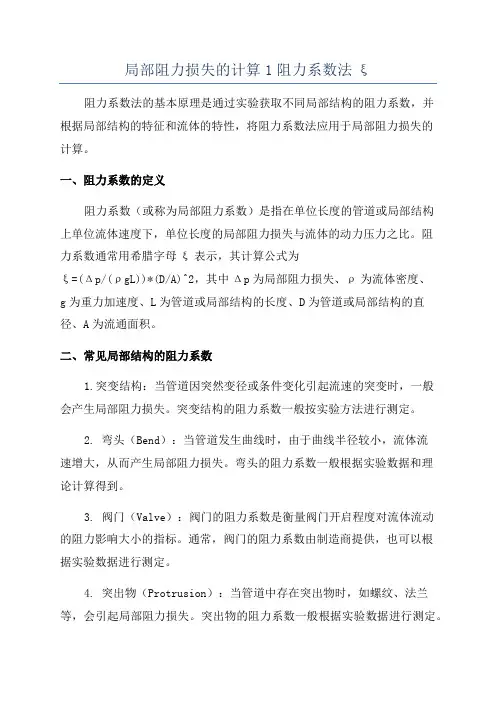

局部阻力损失的计算1阻力系数法ξ阻力系数法的基本原理是通过实验获取不同局部结构的阻力系数，并根据局部结构的特征和流体的特性，将阻力系数法应用于局部阻力损失的计算。

一、阻力系数的定义阻力系数（或称为局部阻力系数）是指在单位长度的管道或局部结构上单位流体速度下，单位长度的局部阻力损失与流体的动力压力之比。

阻力系数通常用希腊字母ξ表示，其计算公式为ξ=(Δp/(ρgL))*(D/A)^2，其中Δp为局部阻力损失、ρ为流体密度、g为重力加速度、L为管道或局部结构的长度、D为管道或局部结构的直径、A为流通面积。

二、常见局部结构的阻力系数1.突变结构：当管道因突然变径或条件变化引起流速的突变时，一般会产生局部阻力损失。

突变结构的阻力系数一般按实验方法进行测定。

2. 弯头（Bend）：当管道发生曲线时，由于曲线半径较小，流体流速增大，从而产生局部阻力损失。

弯头的阻力系数一般根据实验数据和理论计算得到。

3. 阀门（Valve）：阀门的阻力系数是衡量阀门开启程度对流体流动的阻力影响大小的指标。

通常，阀门的阻力系数由制造商提供，也可以根据实验数据进行测定。

4. 突出物（Protrusion）：当管道中存在突出物时，如螺纹、法兰等，会引起局部阻力损失。

突出物的阻力系数一般根据实验数据进行测定。

5. 收缩孔（Contraction）：当管道中存在收缩孔时，由于截面变小，流体流速增大，从而产生局部阻力损失。

收缩孔的阻力系数一般根据实验数据和理论计算得到。

6. 扩张孔（Expansion）：当管道中存在扩张孔时，由于截面变大，流体流速减小，从而产生局部阻力损失。

扩张孔的阻力系数一般根据实验数据和理论计算得到。

三、阻力系数法的应用根据局部结构的特征和流体的特性，可以计算不同局部阻力损失的阻力系数，并将局部阻力损失转化为阻力系数的形式进行计算。

具体步骤如下：1.根据实验数据或理论计算，获取不同局部结构的阻力系数。

2.根据流体的流速、密度和管道或局部结构的特征，计算出局部结构的局部阻力损失。

管道阻力计算空气在风管内的流动阻力有两种形式：一是由于空气本身的黏滞性以及空气与管壁间的摩擦所产生的阻力称为摩擦阻力；另一是空气流经管道中的管件时(如三通、弯头等)，流速的大小和方向发生变化，由此产生的局部涡流所引起的阻力，称为局部阻力。

一、摩擦阻力根据流体力学原理，空气在管道内流动时，单位长度管道的摩擦阻力按下式计算：ρλ242v R R s m ⨯= (5—3) 式中 Rm ——单位长度摩擦阻力，Pa ／m ；υ——风管内空气的平均流速，m ／s ；ρ——空气的密度，kg ／m 3；λ——摩擦阻力系数；Rs ——风管的水力半径，m 。

对圆形风管：4D R s =(5—4)式中 D ——风管直径，m 。

对矩形风管 )(2b a abR s += (5—5)式中 a ，b ——矩形风管的边长，m 。

因此，圆形风管的单位长度摩擦阻力ρλ22v D R m ⨯= (5—6) 摩擦阻力系数λ与空气在风管内的流动状态和风管内壁的粗糙度有关。

计算摩擦阻力系数的公式很多，美国、日本、德国的一些暖通手册和我国通用通风管道计算表中所采用的公式如下：)Re 51.27.3lg(21λλ+-=D K (5—7)式中 K ——风管内壁粗糙度，mm ；Re ——雷诺数。

υvd=Re (5—8)式中 υ——风管内空气流速，m ／s ；d ——风管内径，m ；ν——运动黏度，m 2／s 。

在实际应用中，为了避免烦琐的计算，可制成各种形式的计算表或线解图。

图5—2是计算圆形钢板风管的线解图。

它是在气体压力B ＝101．3kPa 、温度t=20℃、管壁粗糙度K ＝0．15mm 等条件下得出的。

经核算，按此图查得的Rm 值与《全国通用通风管道计算表》查得的λ／d 值算出的Rm 值基本一致，其误差已可满足工程设计的需要。

只要已知风量、管径、流速、单位摩擦阻力4个参数中的任意两个，即可利用该图求得其余两个参数，计算很方便。

图5—2 圆形钢板风管计算线解图[例] 有一个10m 长薄钢板风管，已知风量L ＝2400m 3／h ，流速υ＝16m ／s ，管壁粗糙度K ＝0．15mm ，求该风管直径d 及风管摩擦阻力R 。

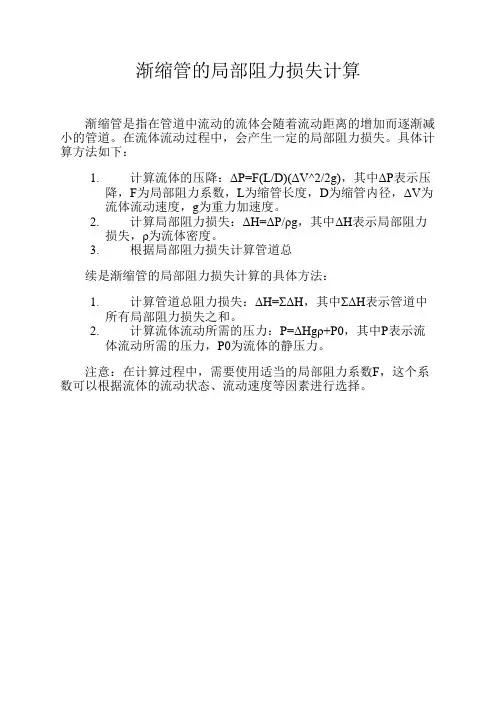

渐缩管的局部阻力损失计算
渐缩管是指在管道中流动的流体会随着流动距离的增加而逐渐减小的管道。

在流体流动过程中，会产生一定的局部阻力损失。

具体计算方法如下：
1.计算流体的压降：ΔP=F(L/D)(ΔV^2/2g)，其中ΔP表示压
降，F为局部阻力系数，L为缩管长度，D为缩管内径，ΔV为
流体流动速度，g为重力加速度。

2.计算局部阻力损失：ΔH=ΔP/ρg，其中ΔH表示局部阻力
损失，ρ为流体密度。

3.根据局部阻力损失计算管道总
续是渐缩管的局部阻力损失计算的具体方法：
1.计算管道总阻力损失：ΔH=ΣΔH，其中ΣΔH表示管道中
所有局部阻力损失之和。

2.计算流体流动所需的压力：P=ΔHgρ+P0，其中P表示流
体流动所需的压力，P0为流体的静压力。

注意：在计算过程中，需要使用适当的局部阻力系数F，这个系数可以根据流体的流动状态、流动速度等因素进行选择。

管道阻力计算空气在风管内的流动阻力有两种形式：一是由于空气本身的黏滞性以及空气与管壁间的摩擦所产生的阻力称为摩擦阻力；另一是空气流经管道中的管件时(如三通、弯头等)，流速的大小和方向发生变化，由此产生的局部涡流所引起的阻力，称为局部阻力。

一、摩擦阻力根据流体力学原理，空气在管道内流动时，单位长度管道的摩擦阻力按下式计算：ρλ242v R R s m ⨯= (5—3) 式中 Rm ——单位长度摩擦阻力，Pa ／m ；υ——风管内空气的平均流速，m ／s ；ρ——空气的密度，kg ／m 3；λ——摩擦阻力系数；Rs ——风管的水力半径，m 。

对圆形风管：4D R s =(5—4)式中 D ——风管直径，m 。

对矩形风管 )(2b a abR s += (5—5)式中 a ，b ——矩形风管的边长，m 。

因此，圆形风管的单位长度摩擦阻力ρλ22v D R m ⨯= (5—6) 摩擦阻力系数λ与空气在风管内的流动状态和风管内壁的粗糙度有关。

计算摩擦阻力系数的公式很多，美国、日本、德国的一些暖通手册和我国通用通风管道计算表中所采用的公式如下：)Re 51.27.3lg(21λλ+-=D K (5—7)式中 K ——风管内壁粗糙度，mm ；Re ——雷诺数。

υvd=Re (5—8)式中 υ——风管内空气流速，m ／s ；d ——风管内径，m ；ν——运动黏度，m 2／s 。

在实际应用中，为了避免烦琐的计算，可制成各种形式的计算表或线解图。

图5—2是计算圆形钢板风管的线解图。

它是在气体压力B ＝101．3kPa 、温度t=20℃、管壁粗糙度K ＝0．15mm 等条件下得出的。

经核算，按此图查得的Rm 值与《全国通用通风管道计算表》查得的λ／d 值算出的Rm 值基本一致，其误差已可满足工程设计的需要。

只要已知风量、管径、流速、单位摩擦阻力4个参数中的任意两个，即可利用该图求得其余两个参数，计算很方便。

图5—2 圆形钢板风管计算线解图[例] 有一个10m 长薄钢板风管，已知风量L ＝2400m 3／h ，流速υ＝16m ／s ，管壁粗糙度K ＝0．15mm ，求该风管直径d 及风管摩擦阻力R 。

管道阻力计算空气在风管内的流动阻力有两种形式：一是由于空气本身的黏滞性以及空气与管壁间的摩擦所产生的阻力称为摩擦阻力；另一是空气流经管道中的管件时(如三通、弯头等)，流速的大小和方向发生变化，由此产生的局部涡流所引起的阻力，称为局部阻力。

一、摩擦阻力根据流体力学原理，空气在管道内流动时，单位长度管道的摩擦阻力按下式计算：242v R R s m(5—3) 式中Rm ——单位长度摩擦阻力，Pa ／m ；υ——风管内空气的平均流速，m ／s ；ρ——空气的密度，kg ／m 3；λ——摩擦阻力系数；Rs ——风管的水力半径，m 。

对圆形风管：4D R s(5—4)式中D ——风管直径，m 。

对矩形风管)(2b a ab R s(5—5)式中a ，b ——矩形风管的边长，m 。

因此，圆形风管的单位长度摩擦阻力22v D R m (5—6)摩擦阻力系数λ与空气在风管内的流动状态和风管内壁的粗糙度有关。

计算摩擦阻力系数的公式很多，美国、日本、德国的一些暖通手册和我国通用通风管道计算表中所采用的公式如下：)Re 51.27.3lg(21D K (5—7)式中K ——风管内壁粗糙度，mm ；Re ——雷诺数。

vd Re(5—8) 式中υ——风管内空气流速，m ／s ；d ——风管内径，m ；ν——运动黏度，m 2／s 。

在实际应用中，为了避免烦琐的计算，可制成各种形式的计算表或线解图。

图5—2是计算圆形钢板风管的线解图。

它是在气体压力B ＝101．3kPa 、温度t=20℃、管壁粗糙度K ＝0．15mm 等条件下得出的。

经核算，按此图查得的Rm 值与《全国通用通风管道计算表》查得的λ／d 值算出的Rm 值基本一致，其误差已可满足工程设计的需要。

只要已知风量、管径、流速、单位摩擦阻力4个参数中的任意两个，即可利用该图求得其余两个参数，计算很方便。

管道内的局部阻力及损失计算1.突然变宽或变窄的管道段：当管道内的截面突然变宽或变窄时，会引起阻力的增加。

根据连续性方程，流过突变截面的流量必须相同，所以流速也会随之改变。

可以使用Venturi公式来计算突变截面的压力损失：ΔP=(ρ*v^2/2)*(1/A1^2-1/A2^2)其中，ΔP是压力损失，ρ是流体的密度，v是流体的速度，A1和A2分别是突变前后的截面面积。

2.弯头、三通和四通管道：弯头和管道的交叉处会造成流体流动方向的改变，从而引起阻力。

不同类型的弯头、三通和四通管道有不同的阻力特性。

常用的计算方法是使用阻力系数来计算压力损失：ΔP=K*(ρ*v^2/2)其中，ΔP是压力损失，ρ是流体的密度，v是流体的速度，K是阻力系数，根据实际情况选择合适的数值。

3.收缩和扩张截面：当管道内的截面收缩或扩张时，流速会相应地增加或减小，并引起一定的压力损失。

hL=K*(v^2/2g)其中，hL是单位长度的压力损失，K是阻力系数，v是流体的速度，g是重力加速度。

4.管道内的阀门和节流装置：阀门和节流装置会在管道内引起阻力，其大小与装置类型、开关程度和流速等因素有关。

一般来说，可以使用阻力系数来计算阀门和节流装置的压力损失。

以上介绍了常见的管道内局部阻力的计算方法，通过选择合适的阻力系数和计算公式，可以对管道内局部阻力进行准确的评估。

在实际应用中，还应注意对其它特殊构造或结构的局部阻力进行适当的调整和考虑。

最后要注意的是，管道内局部阻力会导致流体能量损失，这会造成管道系统的能量耗散，所以在设计和选择管道系统时，需要合理估算管道的压力损失，以保证流体的正常运行和系统的高效性。

管道阻力计算空气在风管内的流动阻力有两种形式：一是由于空气本身的黏滞性以及空气与管壁间的摩擦所产生的阻力称为摩擦阻力；另一是空气流经管道中的管件时 (如三通、弯头等 )，流速的大小和方向发生变化，由此产生的局部涡流所引起的阻力，称为局部阻力。

一、摩擦阻力根据流体力学原理，空气在管道内流动时，单位长度管道的摩擦阻力按下式计算：v2R m4R s 2 (5— 3)式中Rm——单位长度摩擦阻力，Pa／m；υ——风管内空气的平均流速，m／ s；ρ——空气的密度，kg／ m3；λ——摩擦阻力系数；Rs——风管的水力半径，m。

对圆形风管：R s D4 (5— 4)式中D——风管直径， m。

对矩形风管R sab2(a b) (5— 5)式中a， b——矩形风管的边长， m。

因此，圆形风管的单位长度摩擦阻力R mv2D 2 (5— 6)摩擦阻力系数λ与空气在风管内的流动状态和风管内壁的粗糙度有关。

计算摩擦阻力系数的公式很多，美国、日本、德国的一些暖通手册和我国通用通风管道计算表中所采用的公式如下：1 2 lg( K 2.51 )3.7D Re (5— 7)式中K ——风管内壁粗糙度，mm；Re——雷诺数。

Re vd(5—8)式中υ——风管内空气流速，m／ s；d——风管内径，m；ν——运动黏度，m2／ s。

在实际应用中，为了避免烦琐的计算，可制成各种形式的计算表或线解图。

图5— 2 是计算圆形钢板风管的线解图。

它是在气体压力B＝101． 3kPa、温度 t=20 ℃、管壁粗糙度K ＝ 0．15mm 等条件下得出的。

经核算，按此图查得的Rm 值与《全国通用通风管道计算表》查得的λ／ d 值算出的Rm 值基本一致，其误差已可满足工程设计的需要。

只要已知风量、管径、流速、单位摩擦阻力 4 个参数中的任意两个，即可利用该图求得其余两个参数，计算很方便。

图 5— 2 圆形钢板风管计算线解图[例 ]有一个10m长薄钢板风管，已知风量L ＝ 2400m3／ h，流速υ＝ 16m／ s，管壁粗糙度 K ＝ 0． 15mm，求该风管直径 d 及风管摩擦阻力R。

第四节管道内的局部阻力及损失计算在实际的管路系统中，不但存在上一节所讲的在等截面直管中的沿程损失，而且也存在有各种各样的其它管件，如弯管、流道突然扩大或缩小、阀门、三通等，当流体流过这些管道的局部区域时，流速大小和方向被迫急剧地发生改变，因而出现流体质点的撞击，产生旋涡、二次流以及流动的分离及再附壁现象。

此时由于粘性的作用，流体质点间发生剧烈的摩擦和动量交换，从而阻碍着流体的运动。

这种在局部障碍物处产生的损失称为局部损失，其阻力称为局部阻力。

因此一般的管路系统中，既有沿程损失，又有局部损失。

4.4.1 局部损失的产生的原因及计算、产生局部损失的原因产生局部损失的原因多种多样，而且十分复杂，因此很难概括全面。

这里结合几种常见的管道来说明（）（）图4.9 局部损失的原因对于突然扩张的管道，由于流体从小管道突然进入大管道如图4.9 （）所示，而且由于流体惯性的作用，流体质点在突然扩张处不可能马上贴附于壁面，而是在拐角的尖点处离开了壁面，出现了一系列的旋涡。

进一步随着流体流动截面面积的不断的扩张，直到2 截面处流体充满了整个管截面。

在拐角处由于流体微团相互之间的摩擦作用，使得一部分机械能不可逆的转换成热能，在流动过程中，不断地有微团被主流带走，同时也有微团补充到拐角区，这种流体微团的不断补充和带走，必然产生撞击、摩擦和质量交换，从而消耗一部分机械能。

另一方面，进入大管流体的流速必然重新分配，增加了流体的相对运动，并导致流体的进一步的摩擦和撞击。

局部损失就发生在旋涡开始到消失的一段距离上。

图4.9 （）给出了弯曲管道的流动。

由于管道弯曲，流线会发生弯曲，流体在受到向心力的作用下，管壁外侧的压力高于内侧的压力。

在管壁的外侧，压强先增加而后减小，同时内侧的压强先减小后增加，这样流体在管内形成螺旋状的交替流动。

综上所述，碰撞和旋涡是产生局部损失的主要原因。

当然在1-2 之间也存在沿程损失，一般来说，局部损失比沿程损失要大得多在测量局部损失的实验中，实际上也包括了沿程损失。

5局部阻力的计算与管路计算及应用局部阻力的计算与管路计算在工程设计和流体力学中具有重要的应用。

本文将详细介绍局部阻力的计算方法以及如何进行管路计算，并探讨其应用领域。

一、局部阻力的计算局部阻力是指管道中由于弯头、突变、扩散器、收缩器等构件引起的局部压力损失。

准确计算局部阻力对于管道系统的设计和优化至关重要。

1.弯头的计算弯头的计算主要涉及到弯头的类型、曲率半径、流体的特性等。

常用的计算公式包括罗根斯曼公式、白钱提公式等，具体计算方式可参考流体力学相关教材和规范。

2.突变的计算突变是指管道截面突然变化的部分，如扩散器和收缩器等。

突变的计算方法有宽度比法、速度比法、动量守恒原理、能量守恒原理等。

不同的突变类型使用不同的计算方法，需要根据具体情况进行选择。

3.扩散器和收缩器的计算扩散器和收缩器的计算方法与突变类似，也包括宽度比法、速度比法、动量守恒原理、能量守恒原理等。

根据扩散器和收缩器的形状和尺寸，选择合适的计算方法进行计算。

4.阀门和节流装置的计算阀门和节流装置的计算主要涉及到流量系数（Cv或Kv值）、压力损失系数（ΔP）、流速和流量等。

常用的计算公式有流量方程、雷诺数公式、流动轴线公式等。

根据具体的阀门和节流装置类型和参数，选择合适的计算公式进行计算。

5.管道连接的计算管道连接计算主要涉及到管道的连接方式、接头类型、接头的压力损失等。

具体的计算方法需根据不同的连接方式进行选择，如螺纹连接、法兰连接、焊接等。

二、管路计算管路计算是指对整个管道系统进行流体力学分析和性能评估的过程。

通过管路计算可以确定流体在管道中的流速、压力、温度等参数，并评估管道的流体动力学特性和能量损失。

管路计算主要包括以下几个步骤：1.确定管道系统的布局和参数，包括管道的长度、直径、材料、连接方式等。

2.根据管道系统的布局和参数，计算流体在管道中的流速和压力分布，可利用流体力学的基本原理和方程进行计算。

3.根据计算结果评估管道系统的流体动力学特性和性能，包括压力损失、速度分布、流量分布等。

管道的阻力计算风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。

通常直管中以摩擦阻力为主，而弯管以局部阻力阻力为主（图6-1-1）。

图6-1-1直管与弯管（一）摩擦阻力1．圆形管道摩擦阻力的计算根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：（6-1-1）对于圆形风管，摩擦阻力计算公式可改为：（6-1-2）圆形风管单位长度的摩擦阻力（又称比摩阻）为：（6-1-3）以上各式中λ——摩擦阻力系数；v——风秘内空气的平均流速，m/s；ρ——空气的密度，kg/m3；l——风管长度，m；Rs——风管的水力半径，m；f——管道中充满流体部分的横断面积，m2；P——湿周，在通风、空调系统中即为风管的周长，m；D——圆形风管直径，m。

摩擦阻力系数λ与空气在风管内的流动状态和风管管壁的粗糙度有关。

在通风和空调系统中，薄钢板风管的空气流动状态大多数属于紊流光滑区到粗糙区之间的过渡区。

通常，高速风管的流动状态也处于过渡区。

只有流速很高、表面粗糙的砖、混凝土风管流动状态才属于粗糙区。

计算过渡区摩擦阻力系数的公式很多，下面列出的公式适用范围较大，在目前得到较广泛的采用：（6-1-4）式中 K——风管内壁粗糙度，mm；D——风管直径，mm。

进行通风管道的设计时，为了避免烦琐的计算，可根据公式（6-1-3）和（6-1-4）制成各种形式的计算表或线解图，供计算管道阻力时使用。

只要已知流量、管径、流速、阻力四个参数中的任意两个，即可利用线解图求得其余的两个参数。

线解图是按过渡区的λ值，在压力B0=101.3kPa、温度t0=20℃、宽气密度ρ0=1.204kg/m3、运动粘度v0=15.06×10－6m2/s、管壁粗糙度K=0.15mm、圆形风管等条件下得出的。
