ABB变频器恒压供水调试说明1.先检查接线有没有问题把现场压力传感器的线路更改传感器24V---------供电电源24V传感器0V----------AI模块通道+供电电源0V----------AI模块通道-2.通过跳线，在变频器上把AI1调成0-20mA信号因为现场压力传感器的信号是0-20mA，将EM235的拨码开关调成0-20mA。

3.设置变频器控制为:DI14.设置变频器控制方式为端子控制REM5.设置变频器频率上下限6.设置EM235模块DIP开关7.手动模式启动1#变频器输入频率，测试变频器设置参数是否正确；如果正确安装配置，设置2#3#变频器，然后进行测试。

8．开始调试程序，切换手动控制状态，测试无水检测，急停等功能。

9.然后切换到自动控制状态，测试自动增减泵，PID调节等。

10.plc测试程序完成后，连上触摸屏测试11.测试完触摸屏后，将PLC程序中计时时间设置为若干分钟，看弹出的“请输入密码窗口”是否会挡住操作栏.调试中遇到的问题变频器型号ABB:ACS510一、变频器带电机:功率的变频器可带（相对于变频器）小功率电机，不能小功率变频器带大功率电机如：今天遇到的问题电机铭牌:380V11KW20.6A50HZ变频器铭牌:380V7.5KW17A变频器控制电机，显示的频率即为电机频率，如到达50Hz，电机的电流为20A，而变频器与电机是串在回路中，所以变频器电流也是20A，但是变频器额定电流为17A，所以会把变频器烧掉。

二、调试时变频器可以正常启动，但是PLC输入0-20mA信号无法控制变频器的频率，检测到EM232端子上有电流和电压输出，变频器参数也设置正确。

原因：EM232模块的端子M0I0,到变频器端子AI1、AGND线接反了。

正常应该为I0---AI1,M0----AGND.三、变频器有两个模拟量接受端子:AI1、AI2如图所示的拨码开关为：AI1端子接受的信号为电压，AI2端子接受的信号为电流（可根据自己的要求来设置）四、变频器接线1.拨码开关，接受外部控制的模拟量信号类型，左：电压，右：电流；分AI1与AI2两路2.模拟量信号接线端：AI13.启动信号端子接线4.运行信号，反馈给PLC5.故障信号，反馈给PLC五、设置参数按MENU/ENTER键选择到PAr，在按下MENU/ENTER键然后会显示：01-99的参数组（如图“99“），选择要设置的参数组然后按下MENU/ENTER键显示“99XX“即为手册中的“Group99“，快速按2下MENU/ENTER键，根据手册设置参数六、手动测试时，两台变频器都切换到工频时，压力还远远不够（目标压力5.0KG,实际只有3.0）解决方法：1）压力传感器后面的阀门关掉（压力自动会增加）。

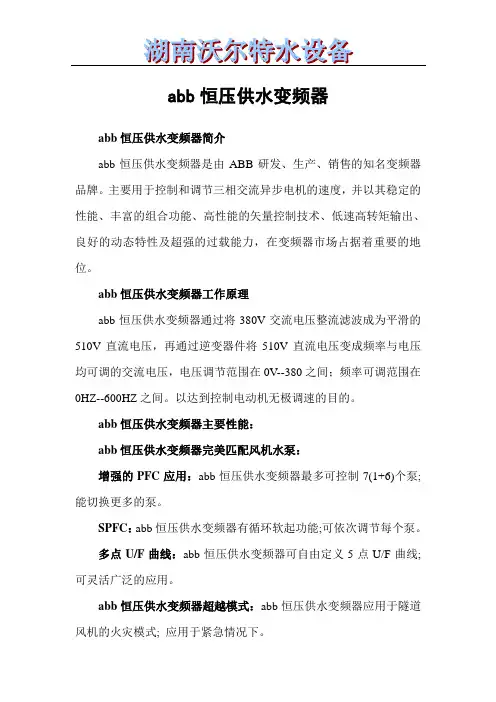

abb恒压供水变频器abb恒压供水变频器简介abb恒压供水变频器是由ABB研发、生产、销售的知名变频器品牌。

主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据着重要的地位。

abb恒压供水变频器工作原理abb恒压供水变频器通过将380V交流电压整流滤波成为平滑的510V直流电压，再通过逆变器件将510V直流电压变成频率与电压均可调的交流电压，电压调节范围在0V--380之间；频率可调范围在0HZ--600HZ之间。

以达到控制电动机无极调速的目的。

abb恒压供水变频器主要性能：abb恒压供水变频器完美匹配风机水泵：增强的PFC应用：abb恒压供水变频器最多可控制7(1+6)个泵;能切换更多的泵。

SPFC：abb恒压供水变频器有循环软起功能;可依次调节每个泵。

多点U/F曲线：abb恒压供水变频器可自由定义5点U/F曲线;可灵活广泛的应用。

abb恒压供水变频器超越模式：abb恒压供水变频器应用于隧道风机的火灾模式; 应用于紧急情况下。

abb恒压供水变频器PID调节器：abb恒压供水变频器有两个独立的内置PID控制器：PID1和PID2，PID1可设置两套参数;通过PID2可控制一个独立的外部阀门。

abb恒压供水变频器的经济优势：直觉特性：abb恒压供水变频器噪音最优化，当传动温度降低时增加开关频率，可控的冷却风机，仅在需要时启动;可随机分布开关频率，从而降低噪音，极大改善了电机噪音，降低传动噪音并提高功效。

磁通优化：负载降低时自动降低电机磁通;极大地降低能耗和噪音。

abb恒压供水变频器连接性：abb恒压供水变频器简单安装，可并排安装，容易连接电缆，通过多种I/O连接和即插式可选件方便地连接到现场总线系统上;减少安装时间，节约安装空间，可靠的电缆连接。

更环保：EMC：适用于第一及第二环境的RFI滤波器为标配;不需要额外的外部滤波器。

ABB 系
器恒压
全参数
部给定）
此调试
统参数
外丢失
根据此
行设置！
1、
LOC/RE M当变频器初次上电时，状态处于REM远程控制模式，由控制端子块来控制。

要进
入LOC本地模式需按下此键进行操作。

2、内部给定时实现PID宏方式，实际反馈值选择AI1。

启动信号（DI6接通为PID启动）。

3：表格内；参数99 开头为启动参数，根据电机参数进行设置。

参数10 开头为输入指令，选择外部命令及转向。

参数11 开头为给定选择指令，选择信号给定及给定参数。

参数14 开头为继电器输出参数，选择继电器输出类型。

参数16 开头为系统控制参数，为系统参数核定。

参数40开头为过程PID 控制。

4：参数4011 为内部给定设定值（0%-100%），例如; 远传压力表为10 公斤，现场需恒压4 公斤。

那么需设定为40%，根据现场实际反馈情况调整此数值。

造成参数调整原因，一般为现场电压干扰等原因，
特殊参数表
（关于睡眠问题举例；如果现场恒压4kg,4011 设定为40%，睡眠频4023 为现场不用水后，闭阀的最低频率+1，；唤醒偏差4025 设定为5%，则系统睡眠后，反馈压力低于 3.5kg（4026 延迟达到后即可启动），唤醒偏差4025 设定为20%（最大值为20%）则系统睡眠后，反馈压力低于2kg（4026 延迟达到后即可启动）。

4011 设定值为40%，偏差值20%，唤醒值=40%-20%=20%=2kg
4011 设定值为40%，偏差值5%，唤醒值=40%-5%=35%=3.5kg。
