设备的画法与标注
设备的画法与方案流程图基本相同。与方案流程图不同的是：对于两个或两个以上的相同设备一般应全部画出。每个工艺设备都应编写设备位号并注写设备名称。与方案流程图中的设备位号应该保持一致。当一个系统中包括两个或两个以上完全相同的局部系统时，可以只画出一个系统的流程，其他系统用双点画线的方框表示，在框内注明系统名称及其编号。
管道流程线的画法及标注管道流程线上应用箭头表示物料的流向。
图中的管道与其他图纸有关时，应将其端点绘制在图的左方或右方，并用空心箭头标出物料的流向（进或出），在空心箭头内注明与其相关图纸的图号或序号，在其上方注明来或去的设备位号或管道号或仪表位号。 每条管道都要标注管道代号。横向管道的管道代号注写在管道线的上方;竖向管道则注写在管道线左侧，字头向左。
物料代号
管道等级
管道材质类别
管道公称压力等级
隔热及隔声代号
阀门等管件的画法与标注
管道上的管道附件有阀门、管接头、异径管接头、弯头、三通、四通、法兰、盲板等。这些管件可以使管道改换方向、变化口径，可以连通和分流以及调节和切换管道中的流体。
Gatevalve闸阀
Butterflyvalveordamper蝶阀或节气闸
Globevalve
球形阀
Ballvalve球阀
Checkvalve止回阀
Handcontrolvalve手动控制阀
Stopcheckvalve
断流止回阀
Needlevalve针阀
Slidevalve滑阀
Plugvalve阻塞阀 Ramvalve冲击阀
Blowdownvalve吹扫阀
Diaphragmvalve薄膜阀
Anglevalve角阀
Threewayvalve三通阀
Fourwayvalve四通阀
Discvalve隔膜阀
silencer消音器
filter过滤器
Opendrain敞口排放
Closeddrainfunnel密闭排放漏斗
宁东洗煤厂安全防护设施标准（基本建设12）
第一部分：消防、除尘、一氧化碳检测及环保 (4)
一、消防： (4)
二、除尘降噪： (4)
三、一氧化碳检测： (5)
四、环保： (5)
第二部分：安全防护标准 (5)
一、安全防护标准 (5)
（一）安全防护设施 (5)
（二）对轮罩及旋转标示 (13)
（三）冲洗水设施 (14)
（四）泵类基座及地面基础管理： (15)
（五）工艺管线的管理： (16)
（六）阀门 (17)
（七）设备编号 (17)
（八）胶带输送机 (18)
（九）刮板输送机 (22)
（十）破碎机： (25)
（十一）振动筛 (26)
（十二）喷雾降尘装置： (27)
（十三）浅槽分选机 (28)
（十四）加压过滤机 (28)
（十五）板框压滤机 (28)
（十七）介质桶、煤泥桶 (28)
（十八）泵房 (29)
（十九）消防设施标准： (29)
第三部分：电气标准 (30)
一、电气 (30)
（一）宁东洗煤厂电气接地标准 (30) （二）宁东洗煤厂防爆电气设备管理办法 (34)
二、电缆电线的管理 (36)
三、电缆桥架的管理 (37)
四、配电室的管理 (38)
第四部分：皮带、刮板、溜槽保护装置 (39)
一、皮带保护装置 (40)
二、刮板保护装置 (40)
三、溜槽保护装置 (40)
附：设备安装标准 (40)
机械部分 (40)
一、通用部分 (40)
二、浅槽分选机 (44)
三、煤泥离心机 (45)
四、振动筛 (46)
五、刮板输送机 (47)
六、浓缩机 (48)
八、除铁器 (49)
九、加压过滤机 (50)
十、板框压滤机 (51)
十一、旋流器 (52)
十二、胶带输送机 (53)
十三、齿辊破碎机 (55)
十四、甲带给料机 (56)
十五、空压机 (56)
十六、水泵 (57)
十七、电子皮带秤 (58)
十八、灰份仪 (59)
电气部分 (59)

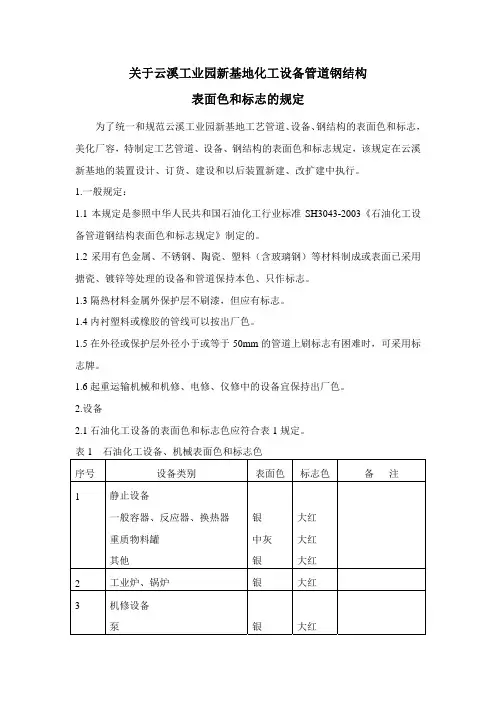

高压工业管道施工工艺标准
QDICC/QB114-2023
1.应用范围:
本工艺标准合用于设计压力 10 一 42Mpa, 设计温度不超过材料允许的使用温度的工业金属管道 (以下简称 "管道") 工程的施工。
本工艺规程不合用于核能装置的专用管道。
管道的安装应按设计文献施行, 当修改设计时, 应经原设计单位确认, 并经建设单位批准。
对于现场组装的机器或设备所属管道, 应按制造厂的技术文献施行, 但质量标推应不低于本工艺标准或有关施工验收规范中的规定。
2施工准备
管道安装工程在施工前应做好准备工作, 一般涉及下列内容:
2.1工程材料 .
2.1.1管材及管道组成件等应由材料负责人员组织具有材料知识、辨认能力、实践经验及熟悉规章制度的人员管理。
2. 1. 2管道组成件及管道支承件必须具有制造厂的质量证明书, 其质量不得低于国家现行的规定, 应符合设计文献的规定, 并应按国家现行标准由材料管理部门进行品质检查, 不合格者不得使用。
2. 1. 3管道组成件及管道支承件、阀门、密封件、紧固件、特殊部件等品质检查应 100 %进行外观品质检查且做如下必须的探伤检查。
2. 1. 3. 1管材
1)应进行 100 %的外观检查和无损检查, 并不得有缺陷。
2)对管径 Dw ＞ 12mm 的导磁性钢管, 应采用磁粉探伤；对非导磁钢管, 应采用渗透 (PT) 检查。
3)管材经磁粉或渗透检查发现的缺陷允许修磨, 修磨后的实际壁厚不应小于管子公称壁厚的 90 %。
4)下列情况应由材料供应部门负责按规定进行材质复验。
a)钢号、炉罐号、规格型号与质量证件不符；
b)质量证件中关键参数不清或有异议
c)质量证件应有注明的有关实验数据或参数而没有注明；

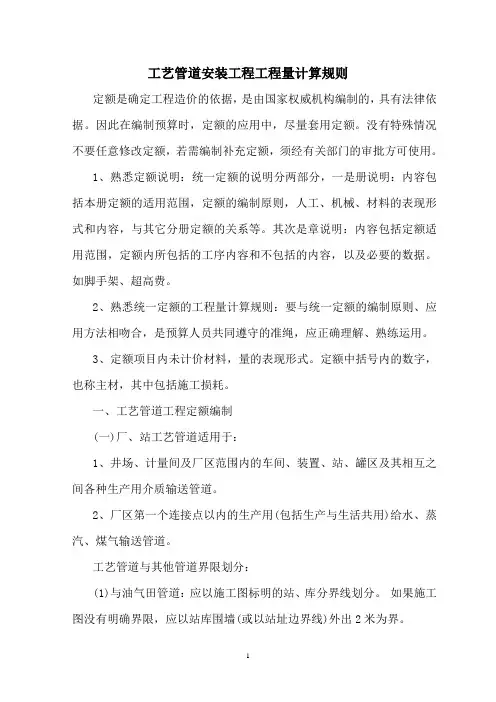

1 工艺管道安装工程工程量计算规则
定额是确定工程造价的依据，是由国家权威机构编制的，具有法律依据。因此在编制预算时，定额的应用中，尽量套用定额。没有特殊情况不要任意修改定额，若需编制补充定额，须经有关部门的审批方可使用。
1、熟悉定额说明：统一定额的说明分两部分，一是册说明：内容包括本册定额的适用范围，定额的编制原则，人工、机械、材料的表现形式和内容，与其它分册定额的关系等。其次是章说明：内容包括定额适用范围，定额内所包括的工序内容和不包括的内容，以及必要的数据。如脚手架、超高费。
2、熟悉统一定额的工程量计算规则：要与统一定额的编制原则、应用方法相吻合，是预算人员共同遵守的准绳，应正确理解、熟练运用。
3、定额项目内未计价材料，量的表现形式。定额中括号内的数字，也称主材，其中包括施工损耗。
一、工艺管道工程定额编制
(一)厂、站工艺管道适用于：
1、井场、计量间及厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道。
2、厂区第一个连接点以内的生产用(包括生产与生活共用)给水、蒸汽、煤气输送管道。
工艺管道与其他管道界限划分：
(1)与油气田管道：应以施工图标明的站、库分界线划分。 如果施工图没有明确界限，应以站库围墙(或以站址边界线)外出2米为界。 2 (2)与长输管道：应以进站第一个阀池为界。
(3)与给水管道：以入口水表井阀池为界。
(4)与排水管道：以出厂围墙第一个污水井为界。
(5)与蒸汽和煤气管道均以进厂第一个计量表或阀门（阀池）为界。
(6)独立的锅炉房、水泵房以外墙皮1.5m为界。
3、厂站工艺管道不适用大于42MPa的超高压管道及设备本体所属管道。
4、厂站工艺管道压力等级管道类别的划分：
低压010MPa；蒸汽管道PN≥9MPa，工作温度≥5000C时升为高压。
(二)工程量计算规则：
1、管道安装：
(1)定额中各类管道材质适用范围：
A、碳钢管道适用于焊接钢管、无缝钢管、16Mn钢管。
