设备管道等表面色及标志色管理规定

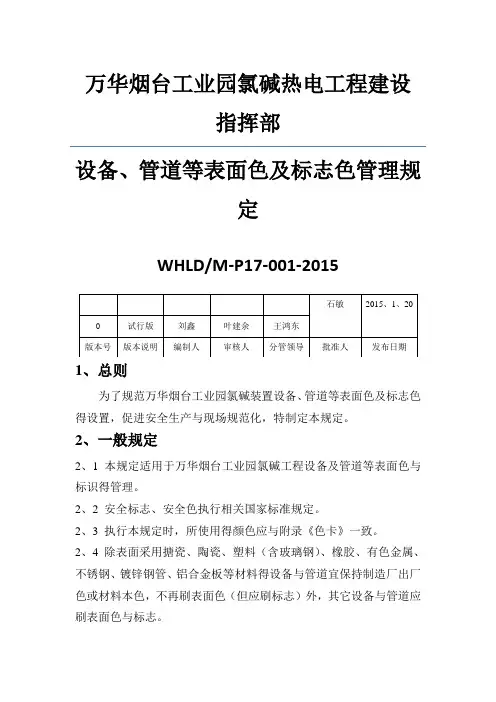

万华烟台工业园氯碱热电工程建设指挥部设备、管道等表面色及标志色管理规定WHLD/M-P17-001-20151、总则为了规范万华烟台工业园氯碱装置设备、管道等表面色及标志色得设置，促进安全生产与现场规范化，特制定本规定。

2、一般规定2、1 本规定适用于万华烟台工业园氯碱工程设备及管道等表面色与标识得管理。

2、2 安全标志、安全色执行相关国家标准规定。

2、3 执行本规定时，所使用得颜色应与附录《色卡》一致。

2、4 除表面采用搪瓷、陶瓷、塑料（含玻璃钢）、橡胶、有色金属、不锈钢、镀锌钢管、铝合金板等材料得设备与管道宜保持制造厂出厂色或材料本色，不再刷表面色（但应刷标志）外，其它设备与管道应刷表面色与标志。

2、5 表面就是指不隔热得设备与管道得外表面，或者隔热得设备与管道得保护层外表面，以及钢结构得表面。

2、6 有隔热层得设备与管道得保护层外表面颜色为交通白(RAL 9016)，须在规定部位涂刷标志色并用箭头与字母作出标志。

2、7 在外径或保护层外径小于等于50mm 得管道上刷涂标志有困难时，可采用标志牌。

2、8标志就是指在外表面局部范围涂刷明显得标识符，包括字样、代号、位号、色环与箭头等。

标志可在表面色得基础上再刷色，也可直接在本色或出厂色上刷色。

2、9 起重运输机械与机修、电修、仪修中得设备宜保持出厂色(淡黄色RAL1018），在设备得醒目位置标明设备位号。

2、10 对火炬、烟囱等高耸设备，根据《中华人民共与国民用航空法》与《航空障碍灯（MH/T6012）-1999》设置飞行障碍标志；对码头、航标等按照《中华人民共与国航标条例》得要求进行。

3、设备、机械颜色规定3、1生产装置中得设备、机械表面色与标志色应符合表1得规定。

表1 设备、机械表面色与标志色备注：序号1—8，10—14类别得设备，若涂漆代号为B1与C，设备本体颜色为铝色（面漆为有机硅耐高温漆），涂漆代号为D得低温设备本体颜色为黑色（改性环氧漆），详见《防腐工程统一规定》。

设备使用和维护保养管理规定执行日期2013年09月10日复审期3年文件内容：一、目的-----------------------------------------------------------------------------2二、适用范围-------------------------------------------------------------------------2三、职责-----------------------------------------------------------------------------2四、相关文件-------------------------------------------------------------------------2五、内容-----------------------------------------------------------------------------2六、历史修订记录和原因---------------------------------------------------------------3起草人审核人审核人审核人批准人部门条件保障部条件保障部生产总监总工程师总经理签字日期文件发放范围：企划部、财务部、安环部、生产部、条件保障部、质检部、研发部、供应部、一车间、二车间、三车间、制剂车间、仓库。

起草人审核人审核人批准人批准人部门条件保障部条件保障部质管认证部生产总监公司质量负责人签字日期设备使用和维护保养管理规定执行日期2013年09月10日复审期3年【目的】明确设备、管道标识以及涂色要求，实行规范化管理。

【适用范围】适用于公司内所有生产设备状态管理、管道的涂色与注字的管理、设备及钢结构的涂色。

【职责】各车间部室设备主任及各岗位大组长、条件保障部设备专业管理人员共同对本规定的实施负责。

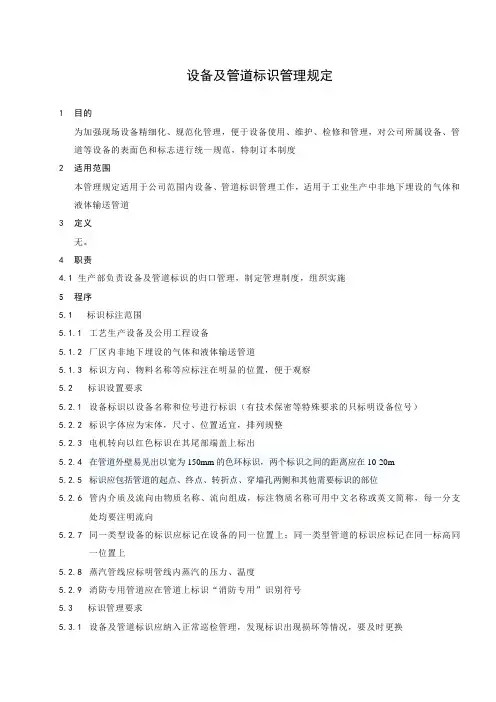

设备及管道标识管理规定1目的为加强现场设备精细化、规范化管理，便于设备使用、维护、检修和管理，对公司所属设备、管道等设备的表面色和标志进行统一规范，特制订本制度2适用范围本管理规定适用于公司范围内设备、管道标识管理工作，适用于工业生产中非地下埋设的气体和液体输送管道3定义无。

4职责4.1生产部负责设备及管道标识的归口管理，制定管理制度，组织实施5程序5.1标识标注范围5.1.1工艺生产设备及公用工程设备5.1.2厂区内非地下埋设的气体和液体输送管道5.1.3标识方向、物料名称等应标注在明显的位置，便于观察5.2标识设置要求5.2.1设备标识以设备名称和位号进行标识（有技术保密等特殊要求的只标明设备位号）5.2.2标识字体应为宋体，尺寸、位置适宜，排列规整5.2.3电机转向以红色标识在其尾部端盖上标出5.2.4在管道外壁易见出以宽为150mm的色环标识，两个标识之间的距离应在10-20m5.2.5标识应包括管道的起点、终点、转折点、穿墙孔两侧和其他需要标识的部位5.2.6管内介质及流向由物质名称、流向组成，标注物质名称可用中文名称或英文简称，每一分支处均要注明流向5.2.7同一类型设备的标识应标记在设备的同一位置上；同一类型管道的标识应标记在同一标高同一位置上5.2.8蒸汽管线应标明管线内蒸汽的压力、温度5.2.9消防专用管道应在管道上标识“消防专用”识别符号5.3标识管理要求5.3.1设备及管道标识应纳入正常巡检管理，发现标识出现损坏等情况，要及时更换5.3.2根据现场实际情况，如有设备及管路新增或变动则应对其标识做相应更改，符合实际情况5.4注意事项5.4.1保密产品介质的管道标识注字，应标注该介质的代码5.4.2在容易引起误操作或混淆的地方需增加标识数量5.4.3本规定未尽事宜，应执行以下国家标准或行业规范《GB7231-2003工业管道的基本识别色、识别符号和安全标识》《SH3043-2003石油化工设备管道钢结构表面色和标志规范》6相关文件无7记录无附表：基本识别色和色样及颜色标准编号。

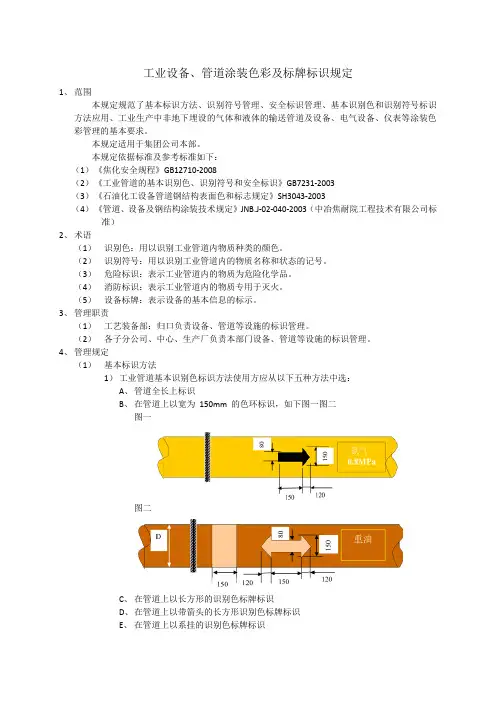

工业设备、管道涂装色彩及标牌标识规定1、范围本规定规范了基本标识方法、识别符号管理、安全标识管理、基本识别色和识别符号标识方法应用、工业生产中非地下埋设的气体和液体的输送管道及设备、电气设备、仪表等涂装色彩管理的基本要求。

本规定适用于集团公司本部。

本规定依据标准及参考标准如下：（1）《焦化安全规程》GB12710-2008（2）《工业管道的基本识别色、识别符号和安全标识》GB7231-2003（3）《石油化工设备管道钢结构表面色和标志规定》SH3043-2003（4）《管道、设备及钢结构涂装技术规定》JNB.J-02-040-2003（中冶焦耐院工程技术有限公司标准）2、术语（1）识别色：用以识别工业管道内物质种类的颜色。

（2）识别符号：用以识别工业管道内的物质名称和状态的记号。

（3）危险标识：表示工业管道内的物质为危险化学品。

（4）消防标识：表示工业管道内的物质专用于灭火。

（5）设备标牌：表示设备的基本信息的标示。

3、管理职责（1）工艺装备部：归口负责设备、管道等设施的标识管理。

（2）各子分公司、中心、生产厂负责本部门设备、管道等设施的标识管理。

4、管理规定（1）基本标识方法1）工业管道基本识别色标识方法使用方应从以下五种方法中选：A、管道全长上标识B、在管道上以宽为150mm 的色环标识，如下图一图二图一图二C、在管道上以长方形的识别色标牌标识D、在管道上以带箭头的长方形识别色标牌标识E、在管道上以系挂的识别色标牌标识2）两个标识之间的最小距离应为10m3）标识的场所应该包括所有管道的起点、终点、交叉点转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

（2）识别符号管理1）工业管道的识别符号由物质名称、流向和主要工艺参数等组成其标识应符合下列要求。

2）物质名称的标识：A、物质全称。

如：硫酸B、化学分子式。

如：H2SO43）物质流向的标识A、工业管道内物质的流向用箭头表示见图一图二，如果管道内物质的流向是双向的，则以双向箭头表示。

万华烟台工业园氯碱热电工程建设指挥部设备、管道等表面色及标志色管理规定17-001-2015石敏2015.1.200 试行版刘鑫叶建余王鸿东版本号版本说明编制人审核人分管领导批准人发布日期1、总则为了规范万华烟台工业园氯碱装置设备、管道等表面色及标志色的设置，促进安全生产和现场规范化，特制定本规定。

2、一般规定2.1 本规定适用于万华烟台工业园氯碱工程设备及管道等表面色和标识的管理。

2.2 安全标志、安全色执行相关国家标准规定。

2.3 执行本规定时，所使用的颜色应与附录《色卡》一致。

2.4 除表面采用搪瓷、陶瓷、塑料（含玻璃钢）、橡胶、有色金属、不锈钢、镀锌钢管、铝合金板等材料的设备和管道宜保持制造厂出厂色或材料本色，不再刷表面色（但应刷标志）外，其它设备和管道应刷表面色和标志。

2.5 表面是指不隔热的设备和管道的外表面，或者隔热的设备和管道的保护层外表面，以及钢结构的表面。

2.6 有隔热层的设备和管道的保护层外表面颜色为交通白( 9016)，须在规定部位涂刷标志色并用箭头和字母作出标志。

2.7 在外径或保护层外径小于等于50 的管道上刷涂标志有困难时，可采用标志牌。

2.8标志是指在外表面局部范围涂刷明显的标识符，包括字样、代号、位号、色环和箭头等。

标志可在表面色的基础上再刷色，也可直接在本色或出厂色上刷色。

2.9 起重运输机械和机修、电修、仪修中的设备宜保持出厂色(淡黄色1018），在设备的醒目位置标明设备位号。

2.10 对火炬、烟囱等高耸设备，根据《中华人民共和国民用航空法》和《航空障碍灯（6012）-1999》设置飞行障碍标志；对码头、航标等按照《中华人民共和国航标条例》的要求进行。

3、设备、机械颜色规定3.1生产装置中的设备、机械表面色和标志色应符合表1的规定。

表1 设备、机械表面色和标志色序号设备机械类别表面色标志色备注1 储罐交通白( 9016) 灰蓝色（5008）2 塔类交通白( 9016) 灰蓝色（5008）3 冷换设备交通白( 9016) 灰蓝色（5008）4 反应器交通白( 9016) 灰蓝色（5008）5 其他容器交通白( 9016) 灰蓝色（5008）6 工业炉交通白( 9016) 灰蓝色（5008）7 锅炉交通白( 9016) 灰蓝色（5008）8 泵玄武石灰（7012）灰蓝色（5008）9 电机松鼠灰（7000）灰蓝色（5008）10 压缩机玄武石灰（7012）灰蓝色（5008）11 风机玄武石灰（7012）灰蓝色（5008）12 汽轮机交通白( 9016)13 离心机玄武石灰（7012）灰蓝色（5008）14 鹤管交通白( 9016) 灰蓝色（5008）15 钢烟筒白铝灰色( 9006)灰蓝色（5008）16 火炬交通白( 9016) 灰蓝色（5008）17 联轴器防护罩淡黄色( 1021)18 消防设备交通红( 3020) 交通白( 9016)备注：序号1—8，10—14类别的设备，若涂漆代号为B1和C，设备本体颜色为铝色（面漆为有机硅耐高温漆），涂漆代号为D的低温设备本体颜色为黑色（改性环氧漆），详见《防腐工程统一规定》。

万华工业园氯碱热电工程建设指挥部设备、管道等表面色及标志色管理规定WHLD/M-P17-001-20151、总则为了规万华工业园氯碱装置设备、管道等表面色及标志色的设置，促进安全生产和现场规化，特制定本规定。

2、一般规定2.1 本规定适用于万华工业园氯碱工程设备及管道等表面色和标识的管理。

2.2 安全标志、安全色执行相关国家标准规定。

2.3 执行本规定时，所使用的颜色应与附录《色卡》一致。

2.4 除表面采用搪瓷、陶瓷、塑料（含玻璃钢）、橡胶、有色金属、不锈钢、镀锌钢管、铝合金板等材料的设备和管道宜保持制造厂出厂色或材料本色，不再刷表面色（但应刷标志）外，其它设备和管道应刷表面色和标志。

2.5 表面是指不隔热的设备和管道的外表面，或者隔热的设备和管道的保护层外表面，以及钢结构的表面。

2.6 有隔热层的设备和管道的保护层外表面颜色为交通白(RAL 9016)，须在规定部位涂刷标志色并用箭头和字母作出标志。

2.7 在外径或保护层外径小于等于50mm 的管道上刷涂标志有困难时，可采用标志牌。

2.8标志是指在外表面局部围涂刷明显的标识符，包括字样、代号、位号、色环和箭头等。

标志可在表面色的基础上再刷色，也可直接在本色或出厂色上刷色。

2.9 起重运输机械和机修、电修、仪修中的设备宜保持出厂色(淡黄色RAL1018），在设备的醒目位置标明设备位号。

2.10 对火炬、烟囱等高耸设备，根据《中华人民国民用航空法》和《航空障碍灯（MH/T6012）-1999》设置飞行障碍标志；对码头、航标等按照《中华人民国航标条例》的要求进行。

3、设备、机械颜色规定3.1生产装置中的设备、机械表面色和标志色应符合表1的规定。

表1 设备、机械表面色和标志色备注：序号1—8，10—14类别的设备，若涂漆代号为B1和C，设备本体颜色为铝色（面漆为有机硅耐高温漆），涂漆代号为D的低温设备本体颜色为黑色（改性环氧漆），详见《防腐工程统一规定》。

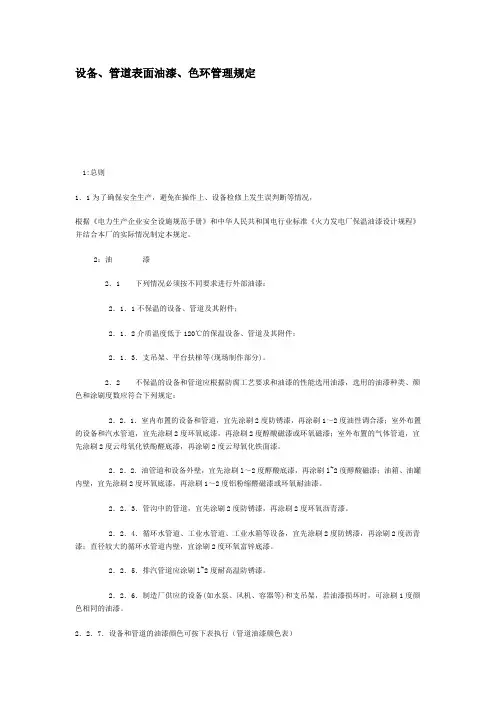

设备、管道表面油漆、色环管理规定1:总则1．1为了确保安全生产，避免在操作上、设备检修上发生误判断等情况，根据《电力生产企业安全设施规范手册》和中华人民共和国电行业标准《火力发电厂保温油漆设计规程》并结合本厂的实际情况制定本规定。

2：油漆2．1 下列情况必须按不同要求进行外部油漆：2．1．1不保温的设备、管道及其附件；2．1．2介质温度低于120℃的保温设备、管道及其附件；2．1．3．支吊架、平台扶梯等(现场制作部分)。

2．2 不保温的设备和管道应根据防腐工艺要求和油漆的性能选用油漆，选用的油漆种类、颜色和涂刷度数应符合下列规定：2．2．1．室内布置的设备和管道，宜先涂刷2度防锈漆，再涂刷1～2度油性调合漆；室外布置的设备和汽水管道，宜先涂刷2度环氧底漆，再涂刷2度醇酸磁漆或环氧磁漆；室外布置的气体管道，宜先涂刷2度云母氧化铁酚醛底漆，再涂刷2度云母氧化铁面漆。

2．2．2．油管道和设备外壁，宜先涂刷l～2度醇酸底漆，再涂刷l~2度醇酸磁漆；油箱、油罐内壁，宜先涂刷2度环氧底漆，再涂刷1～2度铝粉缩醛磁漆或环氧耐油漆。

2．2．3．管沟中的管道，宜先涂刷2度防锈漆，再涂刷2度环氧沥青漆。

2．2．4．循环水管道、工业水管道、工业水箱等设备，宜先涂刷2度防锈漆，再涂刷2度沥青漆；直径较大的循环水管道内壁，宜涂刷2度环氧富锌底漆。

2．2．5．排汽管道应涂刷l~2度耐高温防锈漆。

2．2．6．制造厂供应的设备(如水泵、风机、容器等)和支吊架，若油漆损坏时，可涂刷1度颜色相同的油漆。

2．2．7．设备和管道的油漆颜色可按下表执行（管道油漆颜色表）管道油漆颜色表（摘自《火力发电厂保温油漆设计规程》DL/T 5072—1997；《电力生产企业安全设施规范手册》1998.5）2．3 保温的设备和管道选用的油漆种类和涂刷度数应符合下列规定：2．3．1．当介质温度低于120℃时，设备和管道的表面应涂刷2度防锈漆。

2．3．2．除氧器水箱、疏水箱、扩容器、低位水箱、生产回水箱等设备内壁宜涂刷2度耐高温的油漆，其他设备和容器内壁的防腐方式应根据工艺要求决定。

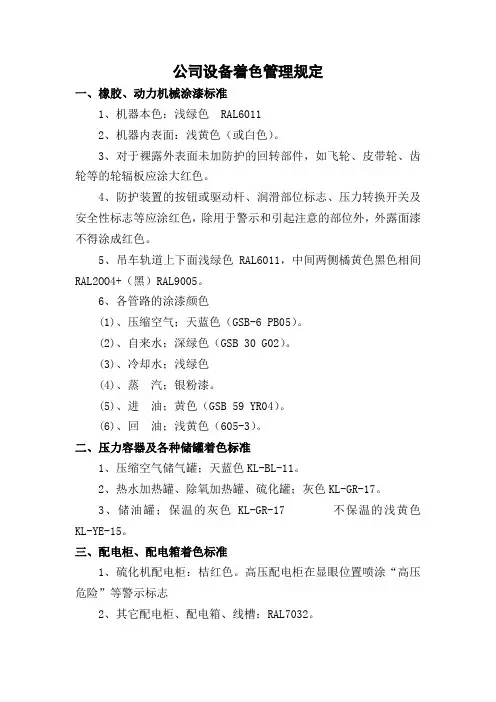

公司设备着色管理规定一、橡胶、动力机械涂漆标准1、机器本色：浅绿色 RAL60112、机器内表面：浅黄色（或白色）。

3、对于裸露外表面未加防护的回转部件，如飞轮、皮带轮、齿轮等的轮辐板应涂大红色。

4、防护装置的按钮或驱动杆、润滑部位标志、压力转换开关及安全性标志等应涂红色，除用于警示和引起注意的部位外，外露面漆不得涂成红色。

5、吊车轨道上下面浅绿色RAL6011，中间两侧橘黄色黑色相间RAL2OO4+（黑）RAL9005。

6、各管路的涂漆颜色(1)、压缩空气；天蓝色（GSB-6 PB05）。

(2)、自来水；深绿色（GSB 30 G02）。

(3)、冷却水；浅绿色(4)、蒸汽；银粉漆。

(5)、进油；黄色（GSB 59 YR04）。

(6)、回油；浅黄色（605-3）。

二、压力容器及各种储罐着色标准1、压缩空气储气罐；天蓝色KL-BL-11。

2、热水加热罐、除氧加热罐、硫化罐；灰色KL-GR-17。

3、储油罐；保温的灰色KL-GR-17 不保温的浅黄色KL-YE-15。

三、配电柜、配电箱着色标准1、硫化机配电柜：桔红色。

高压配电柜在显眼位置喷涂“高压危险”等警示标志2、其它配电柜、配电箱、线槽：RAL7032。

3、电机：原设备供应色(特殊要求除外)。

四、安全防护着色标准1、运动色，吊钩，防护网，防护罩，设备可移动部位：橘黄RAL2OO42、防护栏；橘黄色黑色相间RAL2OO4+（黑）RAL9005。

备注：1、保温管道用红色箭头标示流向。

2、除用于警示和引起注意的部位外，其它外露面不得是红色。

3、设备及各种管道金属表面刷漆前必须除锈修补，与设备连接的各种管道可刷与主机相同的颜色，再按以上规定作局部标识，例如可在管道显要部位刷色环或长方形色块（箭头），为了便于区别，可在同一管道上做一处或数处颜色标识。

4、新安装设备、改造设备及今后车间调整设备也要参照上述规定执行。

5、上述所有刷漆颜色以生产设备能源部-设备能源处下发的色标为准，各生产厂、车间要严格按照色标执行。

万华烟台工业园氯碱热电工程建设指挥部设备、管道等表面色及标志色管理规定WHLD/M-P1、总则为了规范万华烟台工业园氯碱装置设备、管道等表面色及标志色的设置，促进安全生产和现场规范化，特制定本规定。

2、一般规定本规定适用于万华烟台工业园氯碱工程设备及管道等表面色和标识的管理。

安全标志、安全色执行相关国家标准规定。

执行本规定时，所使用的颜色应与附录《色卡》一致。

除表面采用搪瓷、陶瓷、塑料（含玻璃钢）、橡胶、有色金属、不锈钢、镀锌钢管、铝合金板等材料的设备和管道宜保持制造厂出厂色或材料本色，不再刷表面色（但应刷标志）外，其它设备和管道应刷表面色和标志。

表面是指不隔热的设备和管道的外表面，或者隔热的设备和管道的保护层外表面，以及钢结构的表面。

有隔热层的设备和管道的保护层外表面颜色为交通白(RAL 9016)，须在规定部位涂刷标志色并用箭头和字母作出标志。

在外径或保护层外径小于等于50mm 的管道上刷涂标志有困难时，可采用标志牌。

标志是指在外表面局部范围涂刷明显的标识符，包括字样、代号、位号、色环和箭头等。

标志可在表面色的基础上再刷色，也可直接在本色或出厂色上刷色。

起重运输机械和机修、电修、仪修中的设备宜保持出厂色(淡黄色RAL1018），在设备的醒目位置标明设备位号。

对火炬、烟囱等高耸设备，根据《中华人民共和国民用航空法》和《航空障碍灯（MH/T6012）-1999》设置飞行障碍标志；对码头、航标等按照《中华人民共和国航标条例》的要求进行。

3、设备、机械颜色规定生产装置中的设备、机械表面色和标志色应符合表1的规定。

表1 设备、机械表面色和标志色备注：序号1—8，10—14类别的设备，若涂漆代号为B1和C，设备本体颜色为铝色（面漆为有机硅耐高温漆），涂漆代号为D的低温设备本体颜色为黑色（改性环氧漆），详见《防腐工程统一规定》。

保温层外表面颜色均为交通白(RAL 9016)。

表1中未包括的其他设备，其表面色宜为交通白(RAL 9016)。

设备设施及管道表面色和标志管理规定（试行）1 目的为加强公司设备的现场管理工作，提高现场设备管理水平，从细节管理入手，规范现场作业环节，努力实现设备精细化管理，对公司所属石油化工设备、管道、钢结构等设施的表面色和标志进行统一规范，特制定此标准。

2 适用范围本规定适应于公司所有设备设施、管道、钢结构的表面色和标志。

新建、改建、扩建工程也应遵照执行。

本规定不包括安全标志和安全色。

3 术语3.1 表面：指不隔热的设备和管道的外表面或隔热的设备和管道的保护层外表面以及钢结构的表面。

3.2 表面色：指在设备、管道、钢结构等的外表面涂刷的颜色。

3.3 标志：指在设备、管道外表面局部范围刷明显的标识符或采用挂牌形式，如设备位号、管号、介质名称或代号、流向箭头等信息的标识。

4 职责4.1 公司设备管理部负责制订《设备设施及管道表面色和标志管理规定》，检查、督促各单位按规定和设计图纸要求实施和修复设备设施的表面色和标志符号。

4.1.2 作业部负责设备设施检维修后表面色和标志符号的修复及操作条件变更后设备设施的表面色与标志符号的更新。

4.1.3 工程项目管理部门负责分公司新建、改建、扩建项目中设备设施表面色和识别符号的实施计划和质量验收。

4.1.4 检修、施工单位负责按《设备设施及管道表面色和标志管理规定》对新增设备设施表面色和识别符号的具体实施和现场喷涂。

5 工作程序5.1 除采用有色金属、不锈钢、陶瓷、塑料（含玻璃钢）、合金铝板、石棉水泥等材料制成的设备和管道或表面已采用搪瓷、镀锌处理的设备和管道宜保持制造厂出厂色或材料本色，不应再刷表面色（但应刷标志）外，其他设备和管道应刷表面色和标志。

5.2 设备出厂色与本规定不相符合时，在设备定货时应向制造商提出表面色要求。

5.3 刷变色漆的设备和管道表面严禁再刷表面色，但可刷标志，且标志不得妨碍对变色漆的观察。

5.4 在外径或保护层外径小于等于50mm的管道上刷标志有困难时，可采用标志牌（矩形：250×100mm，指向尖角：90°），标牌上应标明流体名称并用标牌的尖端指示流体流向。

工业设备、管道、钢结构、建筑物表面色和标志管理规定第一章 总则第一条为统一“十一五”重点工程设备、管道、钢结构及建构筑物的表面色和标志，便于在一个色彩协调的环境中工作、操作、检修，促进安全生产和美化厂容，特制定本规定。

第二条本规定适用于“十一五”重点工程中的设备、管道、钢结构及建筑物的表面色和标志；其它工程或部门可参照执行。

第三条安全标志和安全色按国家标准执行，不在本规定范围内。

自备电厂的设备、管道表面色按电力部门相关规定执行，不列入本规定。

第四条表面色选用原则是使建筑物表面色的设计与设备、管道的表面色相协调。

钢筋混凝土构筑件、防火保护层一般不宜刷色。

第五条本规定所用的颜色应与附录《色卡》一致。

第六条术语和定义1、表面：指不隔热的设备、管道、钢结构的外表面或隔热的设备和管道钢结构的保护层外表面及钢结构、建筑物外表面。

2、表面色：用于标识设备内，管道内流体的种类和状态，以及钢结构、建筑物外表面颜色。

3、标志：用于标识设备的名称、位号，管道内流体的性质、名称和流向，即在外表面局部范围刷明显的标识符，如字样、位号、箭头等。

第二章 一般规定第七条除表面金属保温保冷防护的设备管道及采用搪瓷、陶瓷、塑料（含玻璃钢）、橡胶、有色金属、不锈钢、镀锌钢管、合金铝板、石棉水泥等材料的设备和管道宜保持制造厂出厂或材料本色（但应刷标志色）外，其它设备和管道应刷表面色和标志色。

第八条各分指挥部负责本辖区内工业设备、管道、钢结构、建筑物表面色和标志的统一。

第九条刷变色漆的设备、管道表面严禁再刷表面色，但可以刷标志色。

外径或保护层外径小于或等于50mm刷标志色有困难时，可采用标志牌。

第十条起重运输机械和机修、电修、仪修中的设备只保持出厂色。

第三章 设备第十一条 不保温设备的表面色主基调刷天酞蓝，具体可参照表一执行。

表一：设备的表面色和标志色序号设备、机械类别表面色标志色备注1 静止设备(1) 储罐天酞蓝大红(2) 塔天酞蓝大红(3) 冷换设备天酞蓝大红(4) 反应器天酞蓝大红(5) 其它天酞蓝大红2 工业炉银大红3 泵灰大红或依据相关规定4 电机浅绿大红 300KW以上5 压缩机中灰大红6 风机天酞蓝大红7 鹤管桔黄大红8 钢烟囱银大红9 火炬银大红10 连轴器防护罩淡黄11 消防设备大红第十二条电气、仪表设备的表面色和标志色可参照表二。

宁波东港电化有限责任公司编号：DGDH-G09-01-2013-A 管理制度第1页共18页标识、标志及表面色管理规定1、编写目的为统一规范宁波东港电化有限责任公司各生产装置和系统内设备、管道的标志、标识，以及设备、基础等表面色的设置，便于管理，促进安全生产、现场规范和标准化，特制订本规定。

本规范用于替代DGDH－G09-01-2013-A《厂内标识标志使用规定（暂行）》。

2、编写依据SH 3043-2003 《石油化工企业设备管道表面色和标志规定》GB7231－2003《工业管道的基本识别色、识别符号和安全标识》HGJ1074-79化工厂设备管道的保温油漆规定国家有关标识标志规范及公司相关制度、规划。

3、适用范围：3.1本规定适用于宁波东港电化有限责任公司范围内各类标志、标识的配置、维护和管理。

3.2本规定适用于宁波东港电化有限责任公司设备及管道等表面色的管理。

3.3本规定适用于公司所有安装的标识和吊挂的标志。

包括装置内管道及设备标识、安全标识、形象标识、各类标志（告示）牌等。

4、职责分工：4.1各区域负责本区域内标识(标志)的安装、日常维护以及标识(标志)设计、制作所需信息的统计。

4.2总经办负责所有标识、标志的制作。

4.3技术管理部负责标识、标志的检查、管理。

4.4安全环保部和设备部负责各自专业范围内标识标志内容的规范。

5、具体要求5.1公司标识标志分类5.1.1标志、标识是指在外表面局部范围涂刷明显的标识符，包括字样、代号、位号、色环和箭头等。

标志可在表面色的基础上再刷色，也可直接在本色或出厂色上刷色。

5.1.2设备标识，用于标识公司内部所有工艺设备的位号、材质、容积和主要介质等信息。

5.1.3管道标识，用于标识公司内部所有工艺管道的介质、（管径）及其流向等信息。

5.1.4设备挂牌，主要指动设备，用于标识设备位号、名称、电机功率、双包制、输送介质及走向、注意事项、备用等信息。

5.1.5一般标识，包括厂区宣传牌、告示牌、办公区指示牌等。

设备管道钢结构表面色和标志规定1、总则1.1目的为了规范和统一设备、管道的表面色和标志，特制订本规定。

1.2适用范围本规定适用于珠海市华峰石化所有配套工程的设备、管道的表面色和标志设计，并作为详细工程设计的依据。

1.3规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。

GB/T 3181 <<漆膜颜色标准>>GB 7231-2003 <<工业管路的基本识别色、识别符号和安全标识>>SH3043-2003 <<石油化工设备管道钢结构表面识和标志规定>>2、表面色和标志2.1一般规定2.1.1为了加强生产管理、方便操作及检修、促进安全生产和美化厂容，设备、管道和钢结构的外表面均应涂刷表面色和标志。

1）表面是指不隔热设备和管道的外表面或隔热设备和管道的保护层外表面以及钢结构的表面。

对于隔热材料外保护层不刷表面色，但应有标志；起重运输机械和机修、电修、仪修中的设备宜保持出厂色。

2）标志是指在外表面局部范围涂刷明显的标识符，包括字样、代号、位号、色环和箭头等。

标志可在表面色的基础上再刷色，也可直接在本色或出厂色上涂刷；标志字体应为印刷体，尺寸适宜，排列规整。

2.1.2采用有色金属、不锈钢、陶瓷、塑料（含玻璃钢）等材料制成或表面已采用陶瓷、、塑料、橡胶、搪瓷、镀锌等处理的设备和管道宜保持材料本色，不再刷表面色，但仍应刷标志。

奥氏体材料标志所用的油漆或色笔不应含铅、锌、硫磺和氯化物。

2.13刷变色漆的管道表面严禁再刷表面色，但可刷不妨碍变色漆功能的标志。

2.1.4在外径或保护层外径小于或等于50mm的管道上刷标志有困难时，可采用标志牌。

2.1.5塔、烟囱、火炬等高耸设备及钢结构，必须根据当地航空管理部门的要求，设置飞行障碍警示标志。

2.1.6执行本规定时，所使用的颜色应与SH3043-2003基本一致。

2.2设备的表面色和标志色2.2.1设备的标志应以位号表示，并刷在设备主视方向一侧的醒目部位或基础上。

设备及管路涂色管理规定为了统一公司设备及管道涂色，特制定本规定。

第一条：设备的涂色由设备安全部参照《国家化工行标》统一编定，任何部门和个人都不允许自行改变涂色。

第二条：设备涂色公司规定为四种颜色。

1.定型设备的涂色按制造厂的出厂原色或涂淡绿色或珍珠色。

2.非标设备按室内应涂绿色或淡灰色，室外应涂淡灰色或铝色。

3.不锈钢、有色金属、非金属设备不需要涂色。

4.进口设备保持设备原色。

第三条：仪器、仪表涂色公司规定为五种颜色。

1.仪器涂色保持制造厂出厂原色，如需涂色，氨用压力表表壳涂黄色，氧压力表表壳涂浅蓝色，燃料气用压力表表壳涂红色，其余表壳涂黑色或中灰色；2.仪表盘、仪表箱要涂淡绿色或淡灰色。

3.槽架、支架涂淡灰色。

4.气动引线涂深绿色。

5.汇线槽、补偿导线、电源线套管、信号线套管均涂黑色。

第四条：阀体涂色公司规定为四种颜色。

1.阀体材质为铸铁涂黑色；2.阀体材质为碳钢涂中灰色；3.阀体材质为不锈钢的不需要涂色；4.阀体材质为合金钢涂蓝色。

第五条：阀门手轮涂色公司规定为四种颜色。

1.密封圈材料是铜的涂红色；2.密封圈材料为巴式合金涂黄色；3.密封圈材料为不锈钢涂浅蓝色；4.密封圈材料为硬橡胶涂绿色。

第六条：钢结构涂色公司规定为二种颜色。

1.操作台、支架、梯子涂淡灰色。

2.扶手及栏杆涂黄色。

第七条：管路涂色采取基本识别色和识别符号同时使用的做法。

1.基本识别色用来识别管路内液体的种类和状态；2.识别符号用来识别管路内流体的性质、名称和流向。

第八条：不锈钢、有色金属、非金属材质的管路，以及保温管外有铝皮（或不锈钢）保护罩时，均不涂识别色，但应有识别符号。

第九条：其它物资、物料涂色的种类1.水--绿色；2.易燃气体、矿物油—棕色；3.蒸汽—铝色或红色；4.酸—紫色；5.空气或氧气—浅蓝色；6.真空—白色；7.气态或液态气体（除空气、氧气外）--黄褐色；8.其它液体—黑色。

第十条：管路基本识别色的涂刷从以下三种方法上任选一种。
