风电场主变接地方式对继电保护定值计算的影响及优化 黄攀

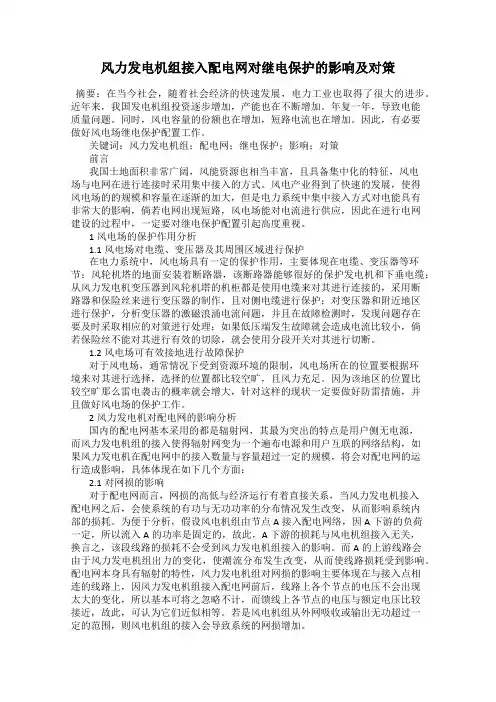

风力发电机组接入配电网对继电保护的影响及对策摘要：在当今社会，随着社会经济的快速发展，电力工业也取得了很大的进步。

近年来，我国发电机组投资逐步增加，产能也在不断增加。

年复一年，导致电能质量问题。

同时，风电容量的份额也在增加，短路电流也在增加。

因此，有必要做好风电场继电保护配置工作。

关键词：风力发电机组；配电网；继电保护；影响；对策前言我国土地面积非常广阔，风能资源也相当丰富，且具备集中化的特征，风电场与电网在进行连接时采用集中接入的方式。

风电产业得到了快速的发展，使得风电场的的规模和容量在逐渐的加大，但是电力系统中集中接入方式对电能具有非常大的影响，倘若电网出现短路，风电场能对电流进行供应，因此在进行电网建设的过程中，一定要对继电保护配置引起高度重视。

1风电场的保护作用分析1.1风电场对电缆、变压器及其周围区域进行保护在电力系统中，风电场具有一定的保护作用，主要体现在电缆、变压器等环节：风轮机塔的地面安装着断路器，该断路器能够很好的保护发电机和下垂电缆；从风力发电机变压器到风轮机塔的机柜都是使用电缆来对其进行连接的，采用断路器和保险丝来进行变压器的制作，且对侧电缆进行保护；对变压器和附近地区进行保护，分析变压器的激磁浪涌电流问题，并且在故障检测时，发现问题存在要及时采取相应的对策进行处理；如果低压端发生故障就会造成电流比较小，倘若保险丝不能对其进行有效的切除，就会使用分段开关对其进行切断。

1.2风电场可有效接地进行故障保护对于风电场，通常情况下受到资源环境的限制，风电场所在的位置要根据环境来对其进行选择，选择的位置都比较空旷，且风力充足。

因为该地区的位置比较空旷那么雷电袭击的概率就会增大，针对这样的现状一定要做好防雷措施，并且做好风电场的保护工作。

2风力发电机对配电网的影响分析国内的配电网基本采用的都是辐射网，其最为突出的特点是用户侧无电源，而风力发电机组的接入使得辐射网变为一个遍布电源和用户互联的网络结构，如果风力发电机在配电网中的接入数量与容量超过一定的规模，将会对配电网的运行造成影响，具体体现在如下几个方面：2.1对网损的影响对于配电网而言，网损的高低与经济运行有着直接关系，当风力发电机接入配电网之后，会使系统的有功与无功功率的分布情况发生改变，从而影响系统内部的损耗。

探究风电接入对电网继电保护的影响摘要：本文主要对风电接入对继电保护的影响与对策进行了研究和分析，以供相关人士参考。

关键词：风电；接入；电网；继电保护；影响风力发电是当前我国重点大力推广的清洁可再生能源，对我国的能源供应安全和社会环保事业具有积极作用。

风力发电机组的安装不受地形限制，山区、荒地风能充足的地方均可安装；安装周期相对火力、水利发电较短，政府审批和投资见效都较快，因此全国各地都在积极建设大规模风电场，风电输入供电电网中的电能容量正逐年增加。

由于风力发电的动力来源是随机不可控的，同时风力发电主要依靠大量风轮发电机，风力发电带来充足能源供应的同时也随之带来对电网结构的影响，主要表现在对系统电网电能质量和继电保护的影响。

1继电保护概述继电保护作为电力系统中的主要构成设备，继电保护装置能够快速的识别以及切除电网系统故障问题，对确保电网运行的安全性与稳定性，有着极大的帮助。

风力发电作为未来能源的主要形式，被广泛的应用于电力系统。

风力发电机组保护的主要形式是高频或者低频，以及电网故障保护。

保护装置运行后，则会发出动作信号，基于故障性质，能够自动切除。

箱式变压器中的熔断器，能够实现全范围保护，或者作为短路保护，使用高压熔断器，用作过载保护，则使用低压熔断器。

风电场并网线路中，主要选择的是单项线路，此线路光纤纵差，通常需要采取距离保护与高频保护，当单线与单压发生变化时，电网侧面距离便能够对单升压做有效保护。

2我国风电并网存在的问题我国目前的风电场系统以不接地系统为主，可以带单相接地故障运行长达2h。

这样的接地方式主要应用于架空线路，因为架空线路接线电流小，并不适用于电缆和架空电路混合系统，因此较容易导致小电流选线装置动作率低，造成选线装置发生错误。

这种情况下如果不能及时找出故障发生的位置，有可能导致一系列的安全问题。

这种情况比较常见，一般故障发生时只表现为微小的电流，对于相关技术人员来说找到故障所在有一定的难度。

风电场接地变及其中性点接地电阻的改进方案分析摘要：风电场会使用大量的电缆，造成电流的聚集。

一旦出现接地情况，所产生的弧光电压会对风电场设备造成很大的损害。

因此，我们要重视接地电阻的改进。

本文将进行分析，以供参考。

关键词：风电场；接地电阻；设计；优化1.前言当前，风电场为保证稳定运行，使用了大量的电线电缆。

这就使得电缆中易产生电流聚集产生弧光电压，对设备和人身安全造成危害。

2.Z形接地变主系统为/△连接，因此35kV系统为不接地系统。

接地变压器接入系统的作用是人为地将接地点吸引到中性的不接地系统中，从而为系统中的接地故障提供零序路径。

接地变压器的电源侧配备了三相快速断流和过流保护功能。

它用作接地变压器内部相间故障的主要保护和备用保护。

零序电流I级和零序电流II级保护安装在接地变压器的中性点。

作为接地变压器中单相接地故障的主要保护，并且作为系统每个组件的完整备用保护。

当前，在中国配置接地变压器有三种方法。

第一种是添加YNyn0公共配电变压器，第二种是添加Ynd公共配电变压器，第三种是使用ZN型接地变压器。

分析三种接地方式的接地变压器特性。

Z型连接变压器更适合用作零序通量低，零序阻抗低且由于100％电容而导致的附加损耗低的接地变压器。

3.为何集电线路系统不能继续采用中性点不接地3.1135kV电容电流大于l0A时，如果仍采用中性点不接地会有严重后果如果风电场中的电缆线很多，并且电容器电流超过10A，则电流收集系统仍使用中性点；如果未接地，则不能确保熄灭接地电弧，会产生严重后果。

为了确保操作设备的安全，如果风电场35kV集电线路的电容电流大于10A，则中性点通常应使用低电阻或消弧线圈接地。

3.2为何不采用消弧线圈接地，而选择采用小电阻接地消弧线圈的接地缺点：在单相接地故障的情况下，消弧线圈的补偿作用会导致故障电流值小，电弧不稳定，电流选线装置的灵敏度低甚至无法选择行。

消弧线圈的自动跟踪补偿以线路频率完成。

风电场升压站小电阻接地的选择及继电保护整定随着近年来风电场建设规模的不断扩大，风力发电已经成为国家新能源开发的重要组成部分。

而在风电场的建设过程中，升压站作为电力传输的重要设施，对整个风电场的电力稳定运行起着至关重要的作用。

而在升压站的建设中，小电阻接地及继电保护整定的选择显得尤为重要。

首先来看小电阻接地的选择。

小电阻接地是指把地极电阻设置在一定的范围内，使得接地电流仍然保持在安全范围内，从而避免了由于电流的过大而引起的接地电压升高。

而在升压站中，由于其对电力传输的特殊性质，小电阻接地的选择显得尤为重要。

一般来说，小电阻接地可以分为固定电阻接地和可调电阻接地两种方式。

在实际应用中，应根据升压站的具体情况选择合适的小电阻接地方式。

固定电阻接地适用于电力传输比较稳定的情况，而可调电阻接地则适用于电力传输波动比较大的情况。

其次是继电保护整定的选择。

继电保护是升压站的安全保障系统，其重要性不言而喻。

在继电保护整定的选择中，需要根据升压站的特点、故障类型及故障的位置等因素进行综合考虑并制定合适的整定方案。

在实际升压站运行中，常见的继电保护整定方案包括时间定值保护和差动保护两种方式。

时间定值保护适用于故障类型比较单一的情况，而差动保护则适用于多变量的复杂情况。

但是在实际应用中，选用具体的继电保护整定方案还需要考虑到其对整个升压站运行的影响以及其应对不同故障类型的能力等因素。

总的来说，在升压站的建设中，小电阻接地及继电保护整定的选择是非常重要的。

合适的选择不仅可以确保升压站的电力传输稳定运行，而且能对升压站的安全保障起到至关重要的作用。

因此，在实际应用中，应根据升压站的特点及故障类型等因素进行全面综合考虑，制定合适的小电阻接地及继电保护整定方案，从而保证升压站能够具有更好的安全运行性能。
