几何量公差与检测试卷及答案 《互换性原理与技术测量》试题一

一、填空题 (共20分，每空1分) 1．一个孔或轴允许尺寸的两个极端称为 极限尺寸 。 2. 一零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为

____________。 3.配合基准制分_基轴制和__基孔制两种。一般情况下优先选用____基孔制_。 4.滚动轴承内圈与轴的配合采用基基孔制制，而外圈与箱体孔的配合采用基基轴制制。 5. 现代工业对齿轮传动的使用要求归纳起来有四项，分别为____准确性_____、 __平稳性______ 、_____载荷分布的均匀性____、___此侧间隙_____________ 。 6. 普通螺纹结合的基本要求为____开环___、___闭环_______。 7. 零件的尺寸合格,其___加工误差_____ 应在上偏差和下偏差之间。 8．公差原则分__独立原则____和相关要求，相关要求包括__包容要求__________、 ___最大实体要求____ 、__最小实体要求_____、__可逆要求______ 四种。 9. 在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐 增大 。 二、选择题（共10分，每题1分） 1．当孔与轴的公差带相互交叠时，其配合性质为（ B ）。 A. 间隙配合 B. 过渡配合 C. 过盈配合 2．公差带的大小由（ C ）确定。 A． 实际偏差 B. 基本偏差 C. 标准公差 3．下列孔与基准轴配合，组成间隙配合的孔是（ A ）。 A．孔两个极限尺寸都大于基本尺寸 B．孔两个极限尺寸都小于基本尺寸 C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸 4．基本偏差是（ D ）。 A．上偏差 B .下偏差 C. 上偏差和下偏差 D. 上偏差或下偏差 5．标准规定形状和位置公差共有（C）个项目。A.8B.12C.14D.16 6．垂直度公差属于（ C ）。 A．形状公差 B. 定位公差 C. 定向公差 D. 跳动公差

6.3 7．如被测要素为轴线，标注形位公差时，指引线箭头应（ B ）。 A. 与确定中心要素的轮廓线对齐 B. 与确定中心要素的尺寸线对齐 C. 与确定中心要素的尺寸线错开 8. 最大实体尺寸是指 （ D ）。

A.孔和轴的最大极限尺寸 B.孔和轴的最小极限尺寸 C.孔的最大极限尺寸和轴的最小极限尺寸 D.孔的最小极限尺寸和轴的最大极限尺寸 9. 径向全跳动公差带的形状与 （ A ） 的公差带形状相同。 A. 圆柱度 B. 圆度 C. 同轴度 D. 线的位置度 10、孔、轴公差带的相对位置反映（ B ）程度。

A.加工难易 B.配合松紧 C.尺寸精度 三、判断题（共10分，每题1分） （ × ）1 .在ф60H7/f6 代号中，由于轴的精度高于孔，故以轴为基准件。 （ × ）2. 测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。 （ √ ）3. 螺纹的公称直径是指螺纹的大径。

（ × ）4. 尺寸φ30f7与尺寸φ30F8的精度相同。 （ × ）5. 未注公差尺寸是没有公差的尺寸。 （ × ）6. 选用公差等级的原则是，在满足使用要求的前提下，尽可能选用较高的公差等级。 （√ ）7. 相互配合的孔和轴，其基本尺寸必然相等。 （ × ）8. 表面粗糙度的评定参数Rz表示轮廓的算术平均偏差。 （× ）9. 零件的最大实体尺寸一定大于其最小实体尺寸。 （× ）10. 只要量块组的基本尺寸满足要求，量块组内的量块数目可以随意选定。 四、综合题（共60分） 1.（10分）已知下列配合，画出其公差带图，指出其基准制，配合种类，并计算极限 间隙或极限过盈。 (1)φ20H8（033.00）/f7(020.0041.0) (2) φ40H6(016.00)/m5(020.0009.0)

（1）解：① φ20H8（033.00）孔的上、下偏差为ES=+0.033mm，EI=0； φ20f7(020.0041.0)轴的上下偏差分别为es=-0.020mm，ei=-0.041mm。

② 其公差带图如图所示：

+0

-

+33

-20-41Φ20

③ 该配合为基孔制配合， ④ 最大间隙与最小间隙分别为 Xmax=ES-ei=（+0.033）-（-0.041）=+0.074mm Xmin=EI-es=0-（-0.020）=+0.020mm 为间隙配合 （2）解：① φ40H6(016.00)孔的上、下偏差为ES=+0.016mm，EI=0；

φ40 m5(020.0009.0)轴的上下偏差分别为es=+0.020mm，ei=+0.009mm。

② 其公差带图如图所示： +0

-

+16+20+9

Φ40

③ 该配合为基孔制配合 ④ 最大间隙为Xmax=ES-ei=（+0.016）-（+0.009）=+0.007mm 最大过盈为Ymax=EI-es=0-（+0.020）=-0.020mm 为过度配合 2. （10分）根据下表中给出的数据计算出空格中的数据，并填入空格内。

基本尺寸 孔 轴 Xmax或Ymin Xmin或Ymax Xav或Yav Tf ES EI Th es ei Ts

φ25 0 0.021 +0.074 +0.057 φ14 0 0.010 -0.012 +0.0025 φ45 0.025 0 -0.050 -0.0295 3．（20分）说出下列图中所标注的形位公差代号的含义。 AD

C 解:（1）φ50孔轴线对底面的平行度公差为φ0.03； （2）φ80孔轴线对底面的垂直度公差为φ0.02； （3）右端面对φ130孔轴线的圆跳动公差为0.03； （4）φ130孔轴线对φ50孔轴线的同轴度公差为φ0.01； （5）底面的平面度公差为0.012。 4. （20分）改正图2-65中各项形位公差标注上的错误（不得改变形位公差项目）。

B 5. 试将下列技术要求标注在图2-64上。 （１） 圆锥面a的圆度公差为0.1mm。 （２） 圆锥面a对孔轴线b的斜向圆跳动公差为0.02mm。 （３） 基准孔轴线b的直线度公差为0.005mm。 （４） 孔表面c的圆柱度公差为0.01mm。 （５） 端面d对基准孔轴线b的端面全跳动公差为0.01mm。 （６） 端面e对端面d的平行度公差为0.03mm。

c

《公差与测量技术》试题二 一、填空题 (共20分，每空1分) 1. 某一尺寸减去____极限尺寸______尺寸所得的代数差称为偏差。 2. 基孔制就是 孔 的公差带位置保持不变，通过改变 轴 的公差带的位置，实现不同性质的配合的一种制度。 3. 齿轮传动准确性的评定指标规有—切向总偏差和一齿切向综合偏差——、—径向跳动——、——径向综合总偏差和一齿径向综合偏差——。 4. 国标规定基准孔基本偏差代号为 H 基准轴基本偏差代号为_h_。 5. 标准公差等级共分 20 级， 01 级最高， ____18____级最低。 6. 滚动轴承内圈与轴的配合采用基孔制，而外圈与箱体孔的配合采用基轴制。 7.用符合泰勒原则的量规检验工件,若通规能通过,止规不能通过,就表明工件合格。 8.与高度特性有关的表面粗糙度评定参数有 Ra 、 Ry 、 Rz （可只写代号）

9. 根据零件的互换程度的不同，互换性分为 完全互换性 和 不完全互换性 两种，分组分组装配法属于 不完全互换性 。

二、选择题（共10分，每题1分） 1．设计时给定的尺寸称为（C)。A. 实际尺寸B. 极限尺寸C. 基本尺寸 2．公差带的位置由（B）确定.A.实际偏差B.基本偏差C.标准公差 3．最小极限尺寸减去其基本尺寸所得的代数差叫（ C ）。 A．实际偏差 B. 上偏差 C. 下偏差 4．公差原则是指（ D ）。 A．确定公差值大小的原则 B. 确定公差与配合标准的原则 C. 形状公差与位置公差的关系 D. 尺寸公差与形位公差的关系

5．同轴度公差属于（ B ）。 A．形状公差 B. 定位公差 C. 定向公差 D. 跳动公差 6. 我国的法定长度计量基本单位是

（ A ）。 A.米 B. 尺 C. 绝对测量 D. 相对测量 7．零件的几何误差是指被测要素相对（ A ）的变动量。 A．理想要素 B. 实际要素 C. 基准要素 D. 关联要素 8．配合尺寸ф63H7中的数值7表示（ C ）。 A.孔公差范围的位置在零线处B.轴的公差等级C.孔的公差等级D.偏差值总和 9. 孔的下偏差大于轴的上偏差的配合，应是 （ C ）配合。 A.过盈 B.过渡 C.间隙 10. 孔的最小极限尺寸与轴的最大极限尺寸之代数差为负值，叫（ D ）。 A.间隙差 B.最大间隙 C.最小间隙 D. 最大过盈 三、判断题（共10分，每题1分） （ √ ）1. 一般以靠近零线的那个偏差作为基本偏差。

（ √ ）2. 螺纹的精度分为精密、中等、粗糙三个级别。 （ √ ）3. 测量误差是不可避免的。 （ × ）4. 基本尺寸一定时，公差值越大，公差等级越高。 （ × ）5. 未注公差尺寸是没有公差的尺寸。 （ × ）6. 选用公差等级的原则是，在满足使用要求的前提下，尽可能选用较高的公差等级。 （ √ ）7. 尺寸偏差可为正值、负值或零。 （ √ ）8. 按过渡配合加工出的孔、轴配合后，既可能出现间隙，也可能出现过盈。 （ √ ）9. 表面粗糙度的评定参数Ra表示轮廓的算术平均偏差。 （ × ）10. 只要量块组的基本尺寸满足要求，量块组内的量块数目可以随意选定。 五、综合题（共60分） 1. （30分）已知下列配合，画出其公差带图，指出其基准制，配合种类，并计算极限间隙或极限过盈。 (1)φ30H7（0.0210）/p6(0.0350.022) (2) φ50G6(0.0250.009)/h5(00.011) （1）解: ① φ30H7（0.0210

）孔的上、下偏差为ES=+0.021mm，EI=0；

φ30 p6 (0.0350.022

)轴的上下偏差分别为es=+0.035mm，ei=+0.022mm。

合集下载

几何公差测验试卷答案

几何公差测验试卷答案

一、填空题（30分）1.尺寸公差带的大小由标准公差决定；位置由基本偏差决定。

孔轴公差等级皆分为 20 个等级。

2. 齿轮副的侧隙的作用在于储存润滑油和补偿热变形等。

3. 表面粗糙度幅度特性评定参数有轮廓的算术平均偏差（Ra）、轮廓的最大高度（Rz）两个，其中通常选用Ra。

4. .齿距累积总偏差是被测齿轮的几何偏心和运动偏心的综合结果5.孔在图样上的标注为Ф50JS8,已知IT8=39µm,则该孔的上偏差为 +0.019 mm,最大实体尺寸为 49.981mm，最大极限尺寸为 50.019mm 。

6.端面全跳动可以用端面垂直度来代替，它们体现的设计要求相同。

7.直线度公差中，给定平面内的公差带形状为两平行直线；给定一个方向的公差带形状为两平行平面；任意方向的公差带形状为圆柱面。

8. 用来评定齿轮传动平稳性的必检指单个齿距偏差(Δf pt)、齿廓总偏差(ΔFα)。

9. 零件的实际尺寸处处都做成了最大实体尺寸，形位误差又正好等于图样上的公差的给定值，该零件处于实效状态。

零件处于该状态时的作用尺寸是实效尺寸。

10.用普通计量器具测量Ф60(072.0053.0++)mm的轴，要求安全裕度为2µm时，该轴的上验收极限为 60.070 ㎜，下验收极限为60.055 ㎜。

3页11.在图样上要素的尺寸公差与形位公差之间的关系绝大多数遵守独立原则。

此时尺寸公差只控制实际尺寸的变动范围，不控制形位误差。

12.测量表面粗糙度时，选择和规定取样长度的目的是为了限制和减弱表面波度对表面粗糙度测量结果的影响。

13.在装配图上，滚动轴承内圈与轴颈的配合需标注轴颈的公差带代号。

若内圈相对于符合方向旋转，则内圈与轴颈的配合应较紧。

当轴颈选用h5公差带时，内圈与轴颈的配合性质为过度配合。

二、简答题（10分）1.φ60M7/h6（应说明基准制，配合类别）基轴制过度配合2. 用去除材料方法获得的表面；Ra的上限制为3.2um；取样长度为0.8mm。

几何量公差与检测 课后答案

几何量公差与检测 课后答案


3．把握文章的艺术特色，理解虚词在文中的作用。
4．体会作者的思想感情，理解作者的政治理想。一、导入新课范仲淹因参与改革被贬，于庆历六年写下《岳阳楼记》，寄托自己“先天下之忧而忧，后天下之乐而乐”的政治理想。实际上，这次改革，受到贬谪的除了范仲淹和滕子京之外，还有范仲淹改革的另一位支持者——北宋大文学家、史学家欧
最大实体实效 边界φ 40.01
0.01
0.035 Φ39.975~φ
40.01
b
Φ 40
φ 40.039 最大实体 要求
最大实体实效 边界φ 40
0
0.039 φ 40~
φ 40.039
c
φ 40 φ 39.975 包容要求 最大实体边界
φ 40
0
0.015 Φ 39.975~
φ 40
习题5-6
环滁/皆山也。其/西南诸峰，林壑/尤美，望之/蔚然而深秀者，琅琊也。山行/六七里，渐闻/水声潺潺，而泻出于/两峰之间者，酿泉也。峰回/路转，有亭/翼然临于泉上者，醉翁亭也。作亭者/谁？山之僧/曰/智仙也。名之者/谁？太守/自谓也。太守与客来饮/于此，饮少/辄醉，而/年又最高，故/自号曰/醉 翁也。醉翁之意/不在酒，在乎/山水之间也。山水之乐，得之心/而寓之酒也。节奏划分思考“山行/六七里”为什么不能划分为“山/行六七里”？
0.02 A-B
0.015 C
习题4-2
0.01
0.015 A-B 0.01 C
习题4-3
0.02 A
0.04 A
H7 h7
0.01
0.03 B
4×φ 20H8EQS
0.15 A B
习题4-5
0.001 A-B
× 0.02 A-B
几何量公差及检测模拟题及答案.

几何量公差及检测模拟题及答案.

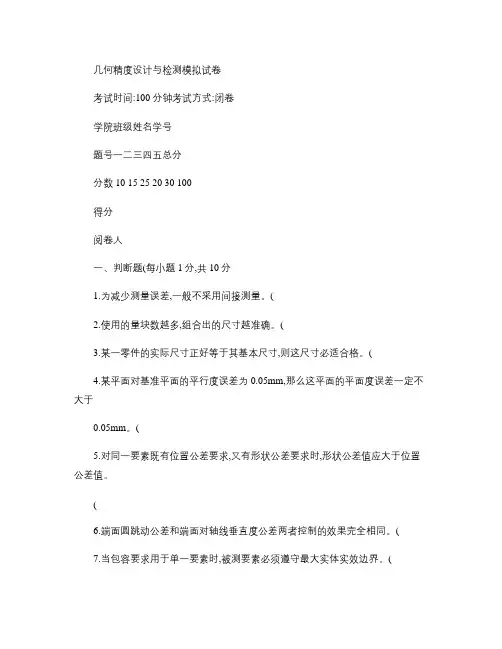

几何精度设计与检测模拟试卷考试时间:100 分钟考试方式:闭卷学院班级姓名学号题号一二三四五总分分数10 15 25 20 30 100得分阅卷人一、判断题(每小题1分,共10分1.为减少测量误差,一般不采用间接测量。
