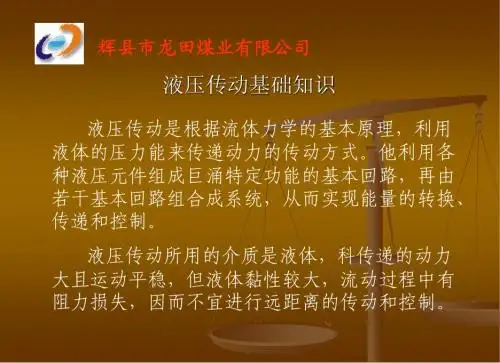

液压基础知识课件(很不错)

液压缸的应用
03
机械手、挖掘机、起重机等。
03
液压系统的工作原理
液压系统的基本回路
方向控制回路
用于控制执行元件的运动方向 ，如换向阀。
压力控制回路
用于控制系统的压力，如溢流 阀。
速度控制回路
用于控制执行元件的运动速度 ，如节流阀。
多执行元件控制回路
用于控制多个执行元件的协调 动作，如顺序阀。
液压系统的控制方式
高效化
随着工业技术的发展，液 压系统将更加注重提高能 量利用率和减少能量损失 ，实现高效化。
智能化
液压系统将与信息技术、 传感器技术等结合，实现 智能化控制和监测，提高 系统的自动化和可靠性。
绿色环保
液压系统将更加注重环保 和节能，采用新型的液压 元件和材料，降低能耗和 减少污染。
液压系统在智能制造领域的应用前景
液压系统的定期检查与调试
总结词
定期检查与调试液压系统是确保其性能 和安全的重要措施。
VS
详细描述
应定期检查系统的压力、流量、温度等参 数是否正常，以及各元件的工作状态和连 接是否良好。同时，应对系统进行调试， 调整各元件的工作参数，以确保系统的性 能和稳定性。在检查和调试过程中，如发 现异常情况，应及时处理并记录。
开环控制
系统的输出不反馈到输 入，控制精度较低。
闭环控制
系统的输出反馈到输入 ，通过反馈信号调整控 制信号，控制精度高。
比例控制
通过比例电磁阀调节液 压系统的参数，调节精
度高。
伺服控制
通过伺服电机和伺服阀 实现高精度的位置和速
度控制。
液压系统的常见故障与排除方法
油温过高
检查液压油的粘度是否合适，检查散热器是 否正常工作。

工作原理
集电磁换向阀与液动换向阀的优点于一体，实现高压大流量远程控制
特点
液压卡紧现象
第一讲、液压基础知识概述
滑阀的阀孔和阀芯之间有很小的间隙，当缝隙均匀且缝隙中有油液时，移动阀芯所需的力只需克服粘性摩擦力，数值相当小。但在实际使用中，特别是在中、高压系统中，当阀芯停止运动一段时间后(一般约5min以后)，这个阻力可以大到几百牛顿，使阀芯很难重新移动。
优秀的抗磨、防锈、防腐性、减缓设备的磨损、延长使用寿命，无阻燃特性
抗磨液压油
脂肪酸脂
以特定结构的合成油为基础液，加有抗氧、防腐、润滑剂等添加剂制成 阻燃特性好、使用压力可达40MPa 极佳的润滑性，良好的沾湿特性，以及高闪点，粘度指数高，适宜在高湿环境中工作
第一讲、液压基础知识概述
第一讲、液压基础知识概述
1液压泵的基本知识
液压元件（泵、阀、缸）的基本知识
机械能转换为流体的压力能、液压系统的心脏
液压泵的作用
按结构分:齿轮泵、叶片泵、柱塞泵、螺杆泵 按流量变化分：定量泵、变量泵
液压泵的述
齿轮泵：结构简单、工艺性好、体积小、重量轻、维护方便、寿命长、抗污染能力强；但工作压力低、流量脉动和压力脉动大
第一讲、液压基础知识概述
溢流阀 定量泵液压系统中起定压溢流作用 变量泵液压系统中起安全保护作用
第一讲、液压基础知识概述
直动式溢流阀 P T 工作原理 当系统压力升高时，阀芯上升，阀口通流面积增加，溢流量增大，进而使系统压力下降。溢流阀内部通过阀芯的平衡和运动构成的这种负反馈作用是其定压作用的基本原理，也是所有定压阀的基本工作原理。
第一讲、液压基础知识概述
结构图(b)职能符号图1—阀体2—阀芯3—弹簧
常用液压控制阀的作用与图形符号 单向阀 使油液只能沿一个方向流动，不许它反向倒流

特点
传动平稳、无级调速、过载保护 、布局灵活、容易实现自动化等 。
液压系统组成要素
动力元件
将原动机的机械能转换成液体 的压力能，如液压泵。
执行元件
将液体的压力能转换成机械能 ，驱动负载作直线往复运动或 回转运动，如液压缸、液压马 达。
控制元件
控制和调节液压系统中液体的 压力、流量和方向，如压力控 制阀、流量控制阀、方向控制 阀等。
包括液压泵、油箱、电机 、控制阀等组成部分，确 保学员了解实验台架的基 本构造。
安全操作规程讲解
强调实验前的安全检查、 操作中的注意事项以及应 急处理措施，提高学员的 安全意识。
实验台架搭建实践
指导学员亲自动手搭建实 验台架，熟悉各部件的连 接方式和安装要求。
基本操作技能训练指导
液压泵启动与调试
教授学员如何正确启动液压泵， 并进行必要的调试，确保液压泵
方向控制阀
压力控制阀
流量控制阀
作用
控制液压油的流动方向 ，如单向阀、换向阀等
控制液压系统的压力， 如溢流阀、减压阀等
控制液压油的流量，如 节流阀、调速阀等
实现液压系统的压力、 流量和方向控制
辅助元件功能介绍
油箱
储存液压油，起到散热、沉淀杂质的 作用
滤油器
过滤液压油中的杂质，保证系统清洁 度
冷却器
冷却高温液压油，保证系统正常工作 温度
设计要点
合理选择液压元件、确定调速范围、考虑系统效 率等。
方向控制回路实现方法
方向控制回路作用
01
控制执行元件的启动、停止和换向。
常见方向控制阀
02
单向阀、换向阀等。
实现方法
03
采用不同组合的方向控制阀，实现多种换向要求。

事故 (15%)
机械磨损 (50%)
擦伤
金属疲劳
黏著
第二章 污染物 污染物从何而来
第二章 污染物
污染物从何而来
• 系统内原来残留的污染物
– 包括元件和系统在加工,转配,试验,包装,储存及运输过程中残留下来的污染 物, 如铸造型砂,切屑,焊渣,尘埃及清洗溶剂等. --ＳＤ对所有的零件进行了 清洗。而且在装配成液压产品的过程中特别注意了清洁的要求。
第一章-液压油 液压油粘度讨论：实际流体的内摩擦力
第一章-液压油
液压油的选择应同时考虑粘度及温度限制要求
– 粘度与润滑性 •油液对金属表面 的浸润性
•粘度越大，形成 的油膜越厚
•良好的润滑要求 相对运动的金属 表面间形成适当 厚度的油膜
– 粘度随温度变化 粘 - 温特性
– 尽量选择粘度高的 液压油，但不是越 高越好
• 装配污染
– 一些污染可能产生于最终的整机装配，特别是管件的连接，所以，也推荐 在试车之前通入液压油冲洗整个液压系统。
• 运转过程中产生的污染
– 元件磨损产生的磨屑，管道内的锈蚀剥落物，以及油液氧化和分解产生的 颗粒和胶状物。
– 通过液压缸活塞杆密封和油箱呼吸孔侵入系统的污染物，以及注油和维修 过程中带入的污染物。
第二章 污染物 油液的可压缩性举例
第二章 污染物
负载敏感系统稳定性讨论
• 大拇指原则:负载敏感控制管路内容积应等于泵出油口至负载 敏感信号返回点之间油管容积的 10%或更多。
系统不稳定时：
➢ 确保LS管路中不存在控制!!! 当LS管路中出油后再将LS管路安装于泵上。LS管路 排气可作为选项之一。
第一章-液压油 液压油的选择应同时考虑粘度及温度限制要求
