房柱式采煤法

南非 ‘西格玛’ 汪格维里
第一节 柱式采煤法巷道布置方式与特点

一．大巷布置
柱式采煤法大巷一般沿走向布置，每组由4~12条巷道组 成，宽5~6m，分别用作运输、运人和通风。可以用中间几条 进风，两侧几条回风；也可一侧几条进风，另一侧几条回风。 由于其大巷数目多，故不必单独设井底车场，大巷本身就很 容易形成井底车场。 多巷布置、大风量、低风速、低负压通风，是柱式采煤 法巷道布置的一个基本特点。
五．煤柱回收顺序
采煤工艺过程

房式 连续采煤机进行割煤，梭车在采机与 转载破碎机间接力运煤，转载机与胶带运煤， 同时锚杆机在另一煤房进行锚钻，进行锚杆 安装。另外调节通风系统。采机与锚杆机交 替在不同的煤房平行作业。 房柱式 采房与房式同，根据煤柱尺寸采用 不同方式回柱，回柱时有时需进行切顶支护， 一般前进采房，后退回柱。
二．“旺格维里”采煤工艺
巷道布置及参数 煤房掘进
回收煤柱
特点及适用条件
“旺格维里‛采煤法

澳大利亚在采深大于300米的条件下，鉴戒美 国肋条采煤法，发展了‚旺格维里‛采煤法。 该方法主要在盘区区段的划分和区段内煤体 切割及回收方法不同。


煤柱回收后，顶板似长壁工作面一样充分冒 落，使房柱的回采避开支撑压力高峰区。
３．‚旺格维里‛采煤法生产系统
１）不设区段巷布置




在盘区巷道一侧或两侧布置 长条形煤房，房柱宽15米， 长约65～90米。 盘区巷长500～600米，有条 件可达1000米。 长条形房柱一般后退回采， 两翼布置时，可一侧前进， 一侧后退。 单头掘进，长条煤柱连续。
２）设区段巷布置


盘区巷一侧或两侧划分区段，区段巷一侧或两侧布置 长条形煤柱，区段平巷长500～1000米。 房宽5.5～6米，锚杆支护；柱宽９米，长度可达 120～130米。

连续采煤机
❖ 连续采煤 机是该工 艺的主要 设备，由 截割机构、 行走机构、 装载运输 机构、电 气系统、 液压系统 以及辅助 装置等部 分组成。
梭车为运煤设 备，往返于连 续采煤机和给 料破碎机之间， 主要由行走机 构、卸载机构、 箱体和司机室 等部分组成。 车厢底部设双 边链刮板输送 机，卸载时间 一般为30～45s。

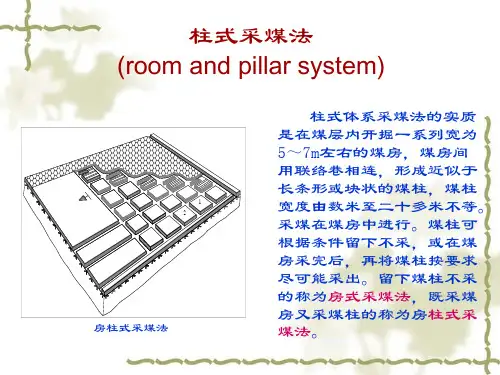

柱式采煤法 (room and pillar system)
1 2
房柱式采煤法
柱式体系采煤法的实质 是在煤层内开掘一系列宽为 5～7m左右的煤房，煤房间 用联络巷相连，形成近似于 长条形或块状的煤柱，煤柱 宽度由数米至二十多米不等。 采煤在煤房中进行。煤柱可 根据条件留下不采，或在煤 房采完后，再将煤柱按要求 尽可能采出。留下煤柱不采 的称为房式采煤法，既采煤 房又采煤柱的称为房柱式采 煤法。
第一节 柱式采煤法巷道布置方式与特点
❖ 一．大巷布置
柱式采煤法大巷一般沿走向布置，每组由4~12条巷道组 成，宽5~6m，分别用作运输、运人和通风。可以用中间几条 进风，两侧几条回风；也可一侧几条进风，另一侧几条回风。 由于其大巷数目多，故不必单独设井底车场，大巷本身就很 容易形成井底车场。
多巷布置、大风量、低风速、低负压通风，是柱式采煤 法巷道布置的一个基本特点。
房 柱 式 采 煤 法 巷 道 布 置 方 式
２.切块式房柱式采煤法巷道布置特点
❖ 典型切块式房柱式采煤法布置方式。这种方法通常把4～5 个以上煤房组成一组同时掘进，煤房宽5～6m，煤房中心 距为20～30m，每隔一定距离用联络巷贯通，形成方块或 矩形煤柱。煤房掘进到预定长度后，即可回收煤柱。
❖ 在图中主要巷道由5条组成，中间三条进风，两边各一条 回风。采用胶带输送机运煤。主要大巷一侧的独头短巷， 用来堆放矸石，以便矸石不外运；在主要大巷另一侧布置 盘区，盘区内不再布置盘区准备巷道，直接多房推进然后 返回回收煤柱。盘区由5条煤房组成，房宽5 m，留方形煤 柱，房与房中心距为29m。盘区间留设24m长条形煤柱。该 煤柱也可在后退回收煤柱时采出。

第三节 房柱式采煤法的 主要优缺点及使用条件


与长壁相比房柱式采煤法的主要优点
1．设备投资少 一套短壁采煤设备的价格为长壁综采的1/5~l/6．而其单产一般为长 壁的1/2~1/3左右。因此建设一个规模相同的矿井，短壁采煤法的设备投 资较低。 2．采掘合一，建设期短，出煤快 由于采、掘使用同一类型的机械设备，采掘基本合一，多巷(房)掘进 即为采煤，矿井开拓及准备工作量很小，建井期短，出煤快。特别对于用 平峒开拓的中、小型矿井，在一年左右或更短的时间内即可很快投入生产。 3. 设备运转灵活，搬迁快 由于利用煤柱来维护顶板，采场压力小，支护较简单，这就为设备搬迁 创造了有利条件。美国的采煤设备多用履带或胶轮，可自行行走，移动十 分方便灵活，提高了搬迁、折、装效率。因此可以在不规则地带、综采不 宜连续推进的条 件下采用。

使用条件
1．开采深度较浅，一般不宜超过300～500m； 2．近水平薄及中厚煤层； 3．顶板中等稳定以上； 4．底板较平整，不太软，且保持干燥； 5．煤质较硬,无积水； 6，瓦斯含量小，为低瓦斯矿井或高瓦斯矿井的低
沼气煤层； 7．煤层不易自燃； 8. 非近距煤层群。

柱式体系采煤法中的美国短壁法(short wall system)是不同于房柱式采煤法(room and pillar system)的一· 种短工作面采煤法。这种 采煤方法的巷道布置、通风系统和工作面液 压支架等均与长壁式采煤法相似，不同的是 工作面短(30～75m)，采煤设备采用房柱式采 煤法使用的连续采煤机，有时也使用梭车。 因此，这种方法实质是柱式与壁式体系相结 合的一种采煤方法。由于这种方法在美国使 用较少，下面将着重介绍与房柱式采煤法开 采技术有关的问题.
房柱式开采

房柱式采矿法在井下采矿的应用房柱式采矿法是一种常用的采矿方法，应用广泛，能够有效地提高井下采矿的效率和安全性。

本文将介绍房柱式采矿法在井下采矿中的应用，并探讨其优缺点。

1. 房柱式采矿法的原理和流程房柱式采矿法是一种支柱式采矿法，其原理是在矿井中开凿出一系列大小不等的房间，然后在房间之间留下一些柱子作为支撑，将煤炭从房间侧壁中切割出来，然后进行运输和加工。

具体流程如下：（1）开拓房间：首先需要在煤矿床的顶部和底部开掘出水平的房间。

根据矿井地质条件的不同，房间的大小和形状可以进行适当的调整。

（2）布设支撑柱：在房间之间留下一些柱子，作为支撑，防止房间坍塌。

支撑柱的尺寸、种类和间距由矿井地质条件所决定。

（3）采煤：在房间侧壁中，使用切割机将煤炭切割出来，并运输到地面进行处理。

2. 房柱式采矿法的优点房柱式采矿法相比于其他采矿方法具有以下优点：（1）适用范围广：房柱式采矿法适用于各种类型的煤炭矿床。

由于其灵活性，可以根据不同的地质条件进行调整，因此能够应对更多的采矿环境。

（2）采煤效率高：采煤时不需要移动支撑柱，便于操作，也不会损坏矿井结构，因此能够保证高效率的采煤。

（3）安全性较高：支撑柱的设置能够有效地防止矿井坍塌，提高了操作人员的安全保障。

（4）节能环保：由于其采煤效率高，运输及加工的过程也较为简单，因此采用这种采煤方法会减少能源消耗，同时也能够减少对环境的污染。

3. 房柱式采矿法的缺点房柱式采矿法虽然有诸多优点，但也存在一些缺点：（1）支撑柱较多：为了保障采煤安全，采用房柱式采矿法必然需要布设支撑柱，这样就会导致采煤的空间受到限制。

（2）难以对采煤顺序进行控制：柱子的设置难以调整，因此会限制采煤的顺序，不能按需求进行控制。

（3）难以充分利用煤炭资源：由于支撑柱的设置，采煤的空间受到限制，这样会导致煤炭的利用率降低。

4. 总结房柱式采矿法是一种常用的采矿方法，具有适用范围广、采煤效率高、安全性较高和节能环保等优点。
