柱式采煤法

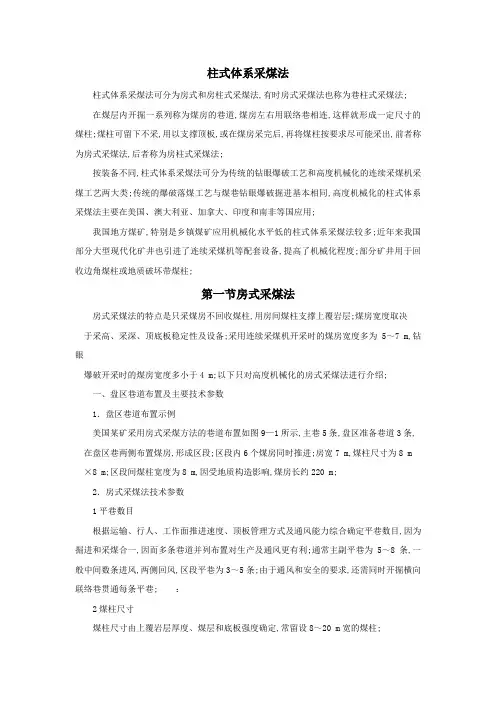

柱式体系采煤法柱式体系采煤法可分为房式和房柱式采煤法,有时房式采煤法也称为巷柱式采煤法;在煤层内开掘一系列称为煤房的巷道,煤房左右用联络巷相连,这样就形成一定尺寸的煤柱;煤柱可留下不采,用以支撑顶板,或在煤房采完后,再将煤柱按要求尽可能采出,前者称为房式采煤法,后者称为房柱式采煤法;按装备不同,柱式体系采煤法可分为传统的钻眼爆破工艺和高度机械化的连续采煤机采煤工艺两大类;传统的爆破落煤工艺与煤巷钻眼爆破掘进基本相同,高度机械化的柱式体系采煤法主要在美国、澳大利亚、加拿大、印度和南非等国应用;我国地方煤矿,特别是乡镇煤矿应用机械化水平低的柱式体系采煤法较多;近年来我国部分大型现代化矿井也引进了连续采煤机等配套设备,提高了机械化程度;部分矿井用于回收边角煤柱或地质破坏带煤柱;第一节房式采煤法房式采煤法的特点是只采煤房不回收煤柱,用房间煤柱支撑上覆岩层;煤房宽度取决于采高、采深、顶底板稳定性及设备;采用连续采煤机开采时的煤房宽度多为5～7 m,钻眼爆破开采时的煤房宽度多小于4 m;以下只对高度机械化的房式采煤法进行介绍;一、盘区巷道布置及主要技术参数1．盘区巷道布置示例美国某矿采用房式采煤方法的巷道布置如图9—1所示,主巷5条,盘区准备巷道3条, 在盘区巷两侧布置煤房,形成区段;区段内6个煤房同时推进;房宽7 m,煤柱尺寸为8 m ×8 m;区段间煤柱宽度为8 m,因受地质构造影响,煤房长约220 m;2．房式采煤法技术参数1平巷数目根据运输、行人、工作面推进速度、顶板管理方式及通风能力综合确定平巷数目,因为掘进和采煤合一,因而多条巷道并列布置对生产及通风更有利;通常主副平巷为5～8条,一般中间数条进风,两侧回风,区段平巷为3～5条;由于通风和安全的要求,还需同时开掘横向联络巷贯通每条平巷; ：2煤柱尺寸煤柱尺寸由上覆岩层厚度、煤层和底板强度确定,常留设8～20 m宽的煤柱;3煤房采高、采宽及截深连续采煤机采高可达4 m,当煤层厚度小于4 m时应一次采全高；对于厚度过大的煤层,只能开采优质部分,其余弃于采空区;煤房因采用锚杆支护,宽度一般不应超过 6 m,否则,应采用锚杆和支柱两种支护方式；如果煤层顶板破碎时,宽度通常仅为5 m;截深应确保采煤机司机始终处于永久锚杆支护的安全范围内,即最远时司机刚好在最后一排锚杆之图13-1 房式采煤法巷道布置1——进风平巷；2——回风平巷；3——胶带运输平巷；4——盘区进风平巷；5——盘区回风平巷；6——盘区胶带运输平巷；7——转载机；8——地质破坏不可采区域；9——风桥；10——风墙下,这样,要求截深一般为5～6 m;二、采煤工艺’按运煤方式的不同,连续采煤机采煤工艺可分为间断运输工艺系统和连续运输工艺系统;1．连续采煤机一梭车间断运输工艺系统典型的连续采煤机间断运输工艺系统配套设备包括：1台连续采煤机、1台锚杆机、最2台梭车或蓄电池运煤车、1台给料破碎机、1台蓄电池铲车、1套移动变电站、充电设备和足够的备用蓄电池;连续采煤机间断运输工艺系统主要用于中厚煤层和厚煤层中,有时也用于厚度较大的薄煤层中,该系统在大柳塔矿同时掘进5条煤房时的应用如图13—4所示;2．连续采煤机一输送机连续运输工艺系统这种系统是将采煤机采落的煤,通过多台输送机转运至胶带输送机上,其工艺系统如图9—5所示第二节房柱式采煤法煤房间留设不同形状的煤柱,采煤房时煤柱暂时支撑顶板,采完煤房后有计划地回收所留的煤柱,如顶板稳定,可直接回收全部煤柱；反之,则要保留部分煤柱;一、块状煤柱房柱式采煤法通常以4～5个以上的煤房为一组同时掘进,煤房宽5～7 ITI,房间煤柱宽15~25 m,每隔一定距离用联络巷贯通,形成方块或矩形煤柱;采煤房时工艺过程及参数同房式采煤法,煤房掘进到预定长度后,即可回收房间煤柱;因煤柱尺寸和围岩条件不同,煤柱回收工艺主暮有以下三种1、袋翼式1．袋翼式袋翼式是使用连续采煤机采煤时的一种常用方式;这种方式是在煤柱中采出2-3条通道做为回收煤柱时的通路袋,然后回收其两翼留卜的煤翼,通道的顶板仍用锚杆支护;通道不少两两条,以便连续采煤机、锚杆机轮流进人通道进行采煤工作;当穿过煤柱通道打通时,连续采煤机斜过来对着留卜的侧翼煤柱采煤,侧翼采煤时不再支护,边采边退出,然后顶板冒落为了安全,在回收侧翼煤柱前,在通道中近采空区一侧打１排支柱仪;如图９一７所示;图中数字表示连续采煤机在煤柱中的采煤顺序;当进至16后,采煤机转至另外的房柱内工作;2、外进式当煤柱宽10-12 m左右时,可直接在房内向两侧煤柱进刀,如图9-8所示;3、劈柱式二、“旺格维利”采煤法在盘区准备巷道一侧或两侧布置长条形房柱,如图9-9所示;长条形房柱宽约15m,长约65-95m.条形房柱内先采房,房宽6 m,到边界后,后退回出9 m 宽的煤柱;盘区准备巷道长度按地质条件和胶带输送机长度确定;长条房柱间的回采顺序一般用后退式两侧布置时,也可以一侧前进式,另一侧后退式;鸡西小恒山矿即采用此采煤方法,并作了适当变化;如图9－10;巷道布置系统见图9-11;自运输大巷起,沿煤层倾向,开掘３条准备巷道,中问为胶带输送机巷,一侧为材料巷,另一侧为回风巷;每林隔20-25 m开联络巷,巷宽 m,巷间煤柱尺寸为14m×15 m或10m×25m;准备巷道两侧的煤层沿倾斜划分为若干区段在区段中央,大致顺走向开掘区段巷道;区段巷道两侧的煤房,沿走向划分为若干采段;采段中央自区段巷道向边界开一条回采中巷,将采段分为左右两翼在第一个采段的一侧边界开两条巷道,一为采段回风巷,一为其辅巷,并与回采中巷用瓦斯尾巷相通;另一侧边界在回采过程中留出下一采区的回风巷,下一采段不再开掘辅巷;回采中巷两侧煤体被划分为若干长条,每一长条内包括一条煤房和一条待采煤柱;所有巷道断面军均为矩形,宽度为,高度与煤层厚度相同;用树枝锚固的金属锚杆和波形钢带支护,锚杆长度,矩形或对角布置;小恒山矿采用这种采煤法,一平均月产星为16 270t,最高月产举为21 175t,平均效率13．256 t／工;比相同地质条件下长壁普采的指标要好;第三节适用条件及评价柱式体系采煤法在美国、澳大利亚、加拿大、印度和南非等国广泛应用;目前在美国的地下开采中,这种采煤方法的产量约占50%;澳大利亚使用房柱式采煤法所占的比重也较大;我国已引进多套连续采煤机配套设备,在鸡西、大同、西山、黄陵矿区和神府大柳塔等矿使用;柱式体系采煤法有以下优点：①设备投资少,一套柱式机械化采煤设备的价格为长壁综采的四分之一到子五分之一均以20世纪80年代中期进口价格计算；②采掘可实现合一,建设期短,出煤快；③设备运转灵活,搬迁快；④巷道压力小,便于维护,支护简单,可用锚杆支护顶板；由于大部分为煤层巷道,故矸石量很少；矸石可在井下处理不外运,有利于环境保护；⑤当地面要保护农田水利设施和建筑物时,采用房式采煤法有时可使总的吨煤成本降低；⑥全员效率较高,特别是中小型矿井更为明显;主要要缺点：①采区采出率低,一般为50%- 60%左右,回收煤柱时可提高到70%-75%左右；②通风条件好,进回风并列布置,通风构筑物多,漏风大,采房及回收煤柱时,出现多头串联通风;适用条件如下：①开采深度较浅,一般不宜超过300-500 m；②顶板较稳定的薄及中厚煤层；③倾角在100以下,最好为近水平煤层,煤层赋存稳定,起伏变化小,地质构造简单；④底板较平整,不太软,且顶板无淋水；⑤低瓦斯煤层,且不易自然发火;我国有一部分煤田的地质条件较适合采用柱式体系采煤法,特别在平硐开拓的中小型矿井中,应用较为有利;一些矿井出于“三下”严重压煤的实际情况,如条件适宜,可以采用柱式采煤法;但采用柱式体系采煤法,必须解决相应的配套设备并改进布置,尽量提高采出率;。

房柱式采矿法在井下采矿的应用房柱式采矿法是一种常用的采矿方法，应用广泛，能够有效地提高井下采矿的效率和安全性。

本文将介绍房柱式采矿法在井下采矿中的应用，并探讨其优缺点。

1. 房柱式采矿法的原理和流程房柱式采矿法是一种支柱式采矿法，其原理是在矿井中开凿出一系列大小不等的房间，然后在房间之间留下一些柱子作为支撑，将煤炭从房间侧壁中切割出来，然后进行运输和加工。

具体流程如下：（1）开拓房间：首先需要在煤矿床的顶部和底部开掘出水平的房间。

根据矿井地质条件的不同，房间的大小和形状可以进行适当的调整。

（2）布设支撑柱：在房间之间留下一些柱子，作为支撑，防止房间坍塌。

支撑柱的尺寸、种类和间距由矿井地质条件所决定。

（3）采煤：在房间侧壁中，使用切割机将煤炭切割出来，并运输到地面进行处理。

2. 房柱式采矿法的优点房柱式采矿法相比于其他采矿方法具有以下优点：（1）适用范围广：房柱式采矿法适用于各种类型的煤炭矿床。

由于其灵活性，可以根据不同的地质条件进行调整，因此能够应对更多的采矿环境。

（2）采煤效率高：采煤时不需要移动支撑柱，便于操作，也不会损坏矿井结构，因此能够保证高效率的采煤。

（3）安全性较高：支撑柱的设置能够有效地防止矿井坍塌，提高了操作人员的安全保障。

（4）节能环保：由于其采煤效率高，运输及加工的过程也较为简单，因此采用这种采煤方法会减少能源消耗，同时也能够减少对环境的污染。

3. 房柱式采矿法的缺点房柱式采矿法虽然有诸多优点，但也存在一些缺点：（1）支撑柱较多：为了保障采煤安全，采用房柱式采矿法必然需要布设支撑柱，这样就会导致采煤的空间受到限制。

（2）难以对采煤顺序进行控制：柱子的设置难以调整，因此会限制采煤的顺序，不能按需求进行控制。

（3）难以充分利用煤炭资源：由于支撑柱的设置，采煤的空间受到限制，这样会导致煤炭的利用率降低。

4. 总结房柱式采矿法是一种常用的采矿方法，具有适用范围广、采煤效率高、安全性较高和节能环保等优点。

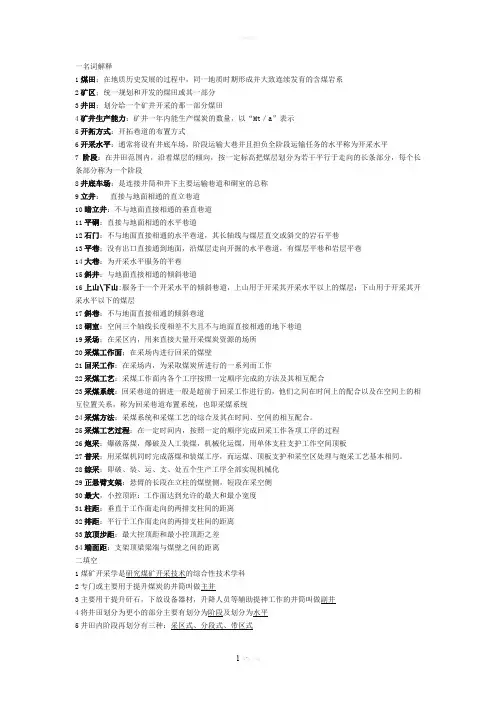

一名词解释1煤田；在地质历史发展的过程中，同一地质时期形成并大致连续发育的含煤岩系2矿区；统一规划和开发的煤田或其一部分3井田；划分给一个矿井开采的那一部分煤田4矿井生产能力：矿井一年内能生产煤炭的数量，以“Mt／a”表示5开拓方式：开拓巷道的布置方式6开采水平：通常将设有井底车场，阶段运输大巷并且担负全阶段运输任务的水平称为开采水平7阶段：在井田范围内，沿着煤层的倾向，按一定标高把煤层划分为若干平行于走向的长条部分，每个长条部分称为一个阶段8井底车场：是连接井筒和井下主要运输巷道和硐室的总称9立井：直接与地面相通的直立巷道10暗立井：不与地面直接相通的垂直巷道11平硐：直接与地面相通的水平巷道12石门：不与地面直接相通的水平巷道，其长轴线与煤层直交或斜交的岩石平巷13平巷；没有出口直接通到地面，沿煤层走向开掘的水平巷道，有煤层平巷和岩层平巷14大巷：为开采水平服务的平巷15斜井：与地面直接相通的倾斜巷道16上山\下山:服务于一个开采水平的倾斜巷道，上山用于开采其开采水平以上的煤层；下山用于开采其开采水平以下的煤层17斜巷：不与地面直接相通的倾斜巷道18硐室：空间三个轴线长度相差不大且不与地面直接相通的地下巷道19采场；在采区内，用来直接大量开采煤炭资源的场所20采煤工作面；在采场内进行回采的煤壁21回采工作：在采场内，为采取煤炭所进行的一系列而工作22采煤工艺：采煤工作面内各个工序按照一定顺序完成的方法及其相互配合23采煤系统：回采巷道的掘进一般是超前于回采工作进行的，他们之间在时间上的配合以及在空间上的相互位置关系，称为回采巷道布置系统，也即采煤系统24采煤方法：采煤系统和采煤工艺的综合及其在时间、空间的相互配合。

25采煤工艺过程：在一定时间内，按照一定的顺序完成回采工作各项工序的过程26炮采：爆破落煤，爆破及人工装煤，机械化运煤，用单体支柱支护工作空间顶板27普采；用采煤机同时完成落煤和装煤工序，而运煤、顶板支护和采空区处理与炮采工艺基本相同。

1、概念采煤方法：是采煤工艺与回采巷道布置及其在时间、空间上的相互配合按照采煤工艺和矿压控制特点:可以将采煤方法分为壁式和柱式两大体系2、分类长壁式体系采煤方法以工作面的开采长度为主要标志。

长度一般在50m以上的采煤工作面称为长壁工作面。

长壁式体系采煤方法的一般特点采煤工作面较长，通常在80-400m；随着采煤工作面推进，顶板暴露面积增大，矿山压力显现比较强烈；采煤工作面两端，一般至少各有一条回采巷道与之相连，以形成生产系统；采煤工作面可分别用爆破、采煤机或刨煤机破煤、装煤，用支架支护空间，用垮落或充填法处理采空区。

1、特点2、分类长壁式体系采煤方法分类按煤层倾角：近水平、缓（倾）斜、中斜和急（倾）斜煤层采煤法；按煤层厚度：薄煤层、中厚煤层和厚煤层采煤法；按采煤工艺：爆破采煤法、普通机械化采煤法和综合机械化采煤法；按采空区处理方法：垮落采煤法、煤柱支撑采煤法、充填采煤法。

按工作面布置及推进方向：走向长壁采煤法和倾斜长壁采煤法。

按是否将煤层进行一次开采：整层采煤法和分层采煤法。

3、整层采煤方法整层采煤法：一次采出煤层全厚的开采方法称为整层采煤法按采煤工艺不同又分为：单一长壁采煤法、放顶煤长壁采煤法单一长壁采煤法“单一”表示不分层开采，多用于薄及中厚煤层，对于厚度在3.5~8.0m 的近水平、缓（倾）斜厚煤层，该采煤方法又称为大采高一次采全厚采煤法，采煤工作面一般采用综合机械化采煤工艺；对于急（倾）斜煤层中的薄及中厚煤层，为减小工作面倾角，采煤工作面可沿伪斜布置。

（a）走向长壁（b）倾斜长壁（仰斜）（c）倾斜长壁（俯斜）煤柱支撑采煤法示意图当煤层坚硬时，如采用强制放顶垮落法处理采空区有困难，有时采用煤柱支撑法处理采空区。

3、整层采煤方法：放顶煤放顶煤长壁采煤对于厚度在5.0m以上的近水平、缓（倾）斜煤层，可沿底板布置采高为2.0~4.0m的采煤工作面，工作面向前推进采煤的同时，在工作面后部放落上部和后部的顶煤，实现整层开采。

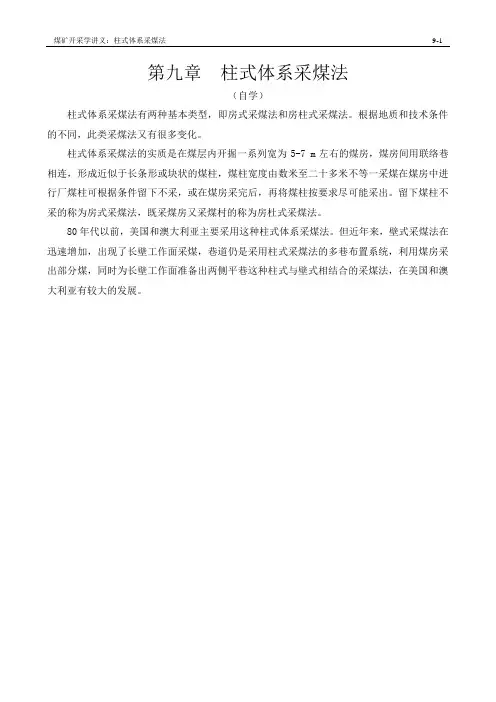

第九章柱式体系采煤法（自学）柱式体系采煤法有两种基本类型，即房式采煤法和房柱式采煤法。

根据地质和技术条件的不同，此类采煤法又有很多变化。

柱式体系采煤法的实质是在煤层内开掘一系列宽为5-7 m左右的煤房，煤房间用联络巷相连，形成近似于长条形或块状的煤柱，煤柱宽度由数米至二十多米不等一采煤在煤房中进行厂煤柱可根据条件留下不采，或在煤房采完后，再将煤柱按要求尽可能采出。

留下煤柱不采的称为房式采煤法，既采煤房又采煤村的称为房杜式采煤法。

80年代以前，美国和澳大利亚主要采用这种柱式体系采煤法。

但近年来，壁式采煤法在迅速增加，出现了长壁工作面采煤，巷道仍是采用柱式采煤法的多巷布置系统，利用煤房采出部分煤，同时为长壁工作面准备出两侧平巷这种柱式与壁式相结合的采煤法，在美国和澳大利亚有较大的发展。

第一节柱式体系采煤工艺按落煤方式的不同，采煤工艺大致可分为两大类：一类为传统的放炮落煤工艺；一类为连续采煤机采煤的工艺。

日前美国和澳大利亚般采用后者。

连续采煤机采煤工艺系统按运煤方式的不同，又可分为两种：一种是连续采煤机-梭车-转载破碎机-胶带输送机工艺系统；另一种是连续采煤机-桥式转载机-万向接长机-胶带输送机工艺系统。

前者是间断运输工艺系统，后者是连续运输工艺系统。

一、连续采煤机一梭车工艺系统这种系统上要用中厚厚煤层，有时也用于厚度较大的薄煤层。

其工艺系统如图9-1所示。

连续采煤机主要有横滚筒和纵螺旋两大类。

在中厚煤层公中使用的都是横滚筒。

如乔伊(JOY)12CM型，就属这一类。

滚筒宽度2.9-3.2 m，采煤机长9-10m，同时完成割煤与装煤工作。

梭车容量一般为7-16t，车高0.7-1.6m，车长8.0m左右，车宽2.7-3.3 m，自重11-18 t。

为了将煤匀速送人胶带输送机，在输送机前面设置了转载破碎机，以利梭车快速卸载，并破碎大块煤锚杆机是系统中的重要设备，大多为拖电缆胶轮自行式（也有简易手提的），打锚杆也是作业中耗时较多的一道工序，采煤机与锚杆机轮流进入煤房作业先采煤到定进度（例如6 m），采煤机退出至另一煤房采煤，锚杆机进人进行支护。

井工煤矿基础知识（1）壁式体系采煤方法又称长壁体系采煤方法，以长工作而采煤为主要标志。

壁式体系采煤法按所采煤层倾角，分为缓斜、倾斜煤层采煤法和急斜煤层采煤法；按煤层厚度，可分为薄煤层采煤法、中厚煤层采煤法和厚煤层采煤法；按采用的采煤工艺不同，可分为爆破采煤法、普通机械化采煤法和综合机械化采煤法；按采空区处理方法不同，可分为垮落采煤法、刀柱（煤柱支撑）采煤法、充填采煤法；按采煤工作面布置及推进方向的不同，可分为走向长壁采煤法和倾斜长壁采煤法。

按工作而向仰斜或倾斜推进的方向不同，倾斜长壁又有仰斜长壁和俯斜长壁之分。

按是否将煤层全厚进行一次开采，可分为整层采煤法和分层采煤法。

薄煤层、厚度小于 3 m的中厚煤层采用整层采煤法；厚度较大的中厚煤层、厚煤层既可采用整层也可采用分层采煤法1）薄煤层及中厚煤层单一长壁采煤方法。

图3-16a所示为单一走向长壁垮落采煤法示意图。

所谓“单一”即表示整层开采；“垮落”表示采空区处理是采用垮落的方法。

由于绝大多数单一长壁采煤法均用垮落法处理采空区，故一般可简称为单一走向长壁采煤法。

倾斜长壁采煤法，首先将井田或阶段划分为带区，在带区内布置回采巷道（分带斜巷、开切眼），采煤主作面呈水平布置，沿倾斜推进，两侧的回采巷道是倾斜的，并通过联络巷直接与大巷相联。

采煤工作面向上推进称仰斜长壁（图3-16b);向下推进称俯斜长壁（图3-16c)。

为了便于顺利开采，煤层倾角不宜超过12°。

当煤层顶板极为坚硬时，若采用强制放顶（或注水软化顶板）垮落法处理采空区有困难，有时可采用煤柱支撑法（刀柱法），称单一长壁刀柱式采煤法，如图3-17所示。

采煤工作面每推进一定距离，留下一定宽度的煤柱（即刀柱）支撑顶板。

但这种方法工作面搬迁频繁，不利于机械化采煤，资源的采出率低。

当开采急斜煤层时，为了便于生产及安全，工作面可呈俯伪斜布置，仍沿走向推进，则称为单一俯伪斜走向长壁采煤法。

2）厚煤层开采的采煤方法。

第十五章柱式体系采煤法（自学）柱式体系采煤法有两种基本类型，即房式采煤法和房柱式采煤法。

根据地质和技术条件的不同，此类采煤法又有很多变化。

柱式体系采煤法的实质是在煤层内开掘一系列宽为5-7 m左右的煤房，煤房间用联络巷相连，形成近似于长条形或块状的煤柱，煤柱宽度由数米至二十多米不等一采煤在煤房中进行厂煤柱可根据条件留下不采，或在煤房采完后，再将煤柱按要求尽可能采出。

留下煤柱不采的称为房式采煤法，既采煤房又采煤村的称为房杜式采煤法。

80年代以前，美国和澳大利亚主要采用这种柱式体系采煤法。

但近年来，壁式采煤法在迅速增加，出现了长壁工作面采煤，巷道仍是采用柱式采煤法的多巷布置系统，利用煤房采出部分煤，同时为长壁工作面准备出两侧平巷这种柱式与壁式相结合的采煤法，在美国和澳大利亚有较大的发展。

第一节柱式体系采煤工艺按落煤方式的不同，采煤工艺大致可分为两大类：一类为传统的放炮落煤工艺；一类为连续采煤机采煤的工艺。

日前美国和澳大利亚般采用后者。

连续采煤机采煤工艺系统按运煤方式的不同，又可分为两种：一种是连续采煤机-梭车-转载破碎机-胶带输送机工艺系统；另一种是连续采煤机-桥式转载机-万向接长机-胶带输送机工艺系统。

前者是间断运输工艺系统，后者是连续运输工艺系统。

一、连续采煤机一梭车工艺系统这种系统上要用中厚厚煤层，有时也用于厚度较大的薄煤层。

其工艺系统如图9-1所示。

连续采煤机主要有横滚筒和纵螺旋两大类。

在中厚煤层公中使用的都是横滚筒。

如乔伊(JOY)12CM型，就属这一类。

滚筒宽度2.9-3.2 m，采煤机长9-10m，同时完成割煤与装煤工作。

梭车容量一般为7-16t，车高0.7-1.6m，车长8.0m左右，车宽2.7-3.3 m，自重11-18 t。

为了将煤匀速送人胶带输送机，在输送机前面设置了转载破碎机，以利梭车快速卸载，并破碎大块煤锚杆机是系统中的重要设备，大多为拖电缆胶轮自行式（也有简易手提的），打锚杆也是作业中耗时较多的一道工序，采煤机与锚杆机轮流进入煤房作业先采煤到定进度（例如6 m），采煤机退出至另一煤房采煤，锚杆机进人进行支护。

一名词解释1煤田；在地质历史发展的过程中，同一地质时期形成并大致连续发育的含煤岩系2矿区；统一规划和开发的煤田或其一部分3井田；划分给一个矿井开采的那一部分煤田4矿井生产能力：矿井一年内能生产煤炭的数量，以“Mt／a”表示5开拓方式：开拓巷道的布置方式6开采水平：通常将设有井底车场，阶段运输大巷并且担负全阶段运输任务的水平称为开采水平7阶段：在井田范围内，沿着煤层的倾向，按一定标高把煤层划分为若干平行于走向的长条部分，每个长条部分称为一个阶段8井底车场：是连接井筒和井下主要运输巷道和硐室的总称9立井：直接与地面相通的直立巷道10暗立井：不与地面直接相通的垂直巷道11平硐：直接与地面相通的水平巷道12石门：不与地面直接相通的水平巷道，其长轴线与煤层直交或斜交的岩石平巷13平巷；没有出口直接通到地面，沿煤层走向开掘的水平巷道，有煤层平巷和岩层平巷14大巷：为开采水平服务的平巷15斜井：与地面直接相通的倾斜巷道16上山\下山:服务于一个开采水平的倾斜巷道，上山用于开采其开采水平以上的煤层；下山用于开采其开采水平以下的煤层17斜巷：不与地面直接相通的倾斜巷道18硐室：空间三个轴线长度相差不大且不与地面直接相通的地下巷道19采场；在采区内，用来直接大量开采煤炭资源的场所20采煤工作面；在采场内进行回采的煤壁21回采工作：在采场内，为采取煤炭所进行的一系列而工作22采煤工艺：采煤工作面内各个工序按照一定顺序完成的方法及其相互配合23采煤系统：回采巷道的掘进一般是超前于回采工作进行的，他们之间在时间上的配合以及在空间上的相互位置关系，称为回采巷道布置系统，也即采煤系统24采煤方法：采煤系统和采煤工艺的综合及其在时间、空间的相互配合。

25采煤工艺过程：在一定时间内，按照一定的顺序完成回采工作各项工序的过程26炮采：爆破落煤，爆破及人工装煤，机械化运煤，用单体支柱支护工作空间顶板27普采；用采煤机同时完成落煤和装煤工序，而运煤、顶板支护和采空区处理与炮采工艺基本相同。

一名词解释1煤田；在地质历史发展的过程中，同一地质时期形成并大致连续发育的含煤岩系2矿区；统一规划和开发的煤田或其一部分3井田；划分给一个矿井开采的那一部分煤田4矿井生产能力：矿井一年内能生产煤炭的数量，以“Mt／a”表示5开拓方式：开拓巷道的布置方式6开采水平：通常将设有井底车场，阶段运输大巷并且担负全阶段运输任务的水平称为开采水平7阶段：在井田范围内，沿着煤层的倾向，按一定标高把煤层划分为若干平行于走向的长条部分，每个长条部分称为一个阶段8井底车场：是连接井筒和井下主要运输巷道和硐室的总称9立井：直接与地面相通的直立巷道10暗立井：不与地面直接相通的垂直巷道11平硐：直接与地面相通的水平巷道12石门：不与地面直接相通的水平巷道，其长轴线与煤层直交或斜交的岩石平巷13平巷；没有出口直接通到地面，沿煤层走向开掘的水平巷道，有煤层平巷和岩层平巷14大巷：为开采水平服务的平巷15斜井：与地面直接相通的倾斜巷道16上山\下山:服务于一个开采水平的倾斜巷道，上山用于开采其开采水平以上的煤层；下山用于开采其开采水平以下的煤层17斜巷：不与地面直接相通的倾斜巷道18硐室：空间三个轴线长度相差不大且不与地面直接相通的地下巷道19采场；在采区内，用来直接大量开采煤炭资源的场所20采煤工作面；在采场内进行回采的煤壁21回采工作：在采场内，为采取煤炭所进行的一系列而工作22采煤工艺：采煤工作面内各个工序按照一定顺序完成的方法及其相互配合23采煤系统：回采巷道的掘进一般是超前于回采工作进行的，他们之间在时间上的配合以及在空间上的相互位置关系，称为回采巷道布置系统，也即采煤系统24采煤方法：采煤系统和采煤工艺的综合及其在时间、空间的相互配合。

25采煤工艺过程：在一定时间内，按照一定的顺序完成回采工作各项工序的过程26炮采：爆破落煤，爆破及人工装煤，机械化运煤，用单体支柱支护工作空间顶板27普采；用采煤机同时完成落煤和装煤工序，而运煤、顶板支护和采空区处理与炮采工艺基本相同。

采煤方法与采煤工艺第一节采煤方法概述一、采煤方法概念回采工作：在采煤工作面内，为采取煤炭所进行的各项工作。

基本工序：破煤、装煤、运煤、支护和采空区处理。

采煤工艺：在采煤工作面内，按照一定顺序完成各项工序的方法及其配二、采煤方法分类采煤方法分为：露天开采和井工开采。

井工开采可分为：柱式体系和壁式体系两种。

1、壁式体系采煤法壁式体系采煤法一般以长壁工作面采煤为主要特征，是目前我国应用最普遍的一种采煤方法，其产量约占到国有重点煤矿产量的95%以上。

⑴壁式采煤法的特点：①工作面的两端至少各布置一条回采巷道，用于通风和运输。

②工作面长度一般80-250米，目前国内最长400米。

③随着工作面的推进及时处理采空区，一般采取全部垮落法管理顶板④工作面通风状况良好。

⑵壁式体系采煤法的类型①按采煤工艺分类：爆破采煤法、普通机械化采煤法、综合机械化采煤法②按采空区处理方法分:全部垮落采煤法、煤柱支撑(刀柱)采煤法、充填采煤法③按工作面布置和推进方向分:走向长壁采煤法、倾斜长壁采煤法〔俯斜，仰斜〕2、柱式体系采煤法柱式体系采煤法又称为短壁体系采煤法，是以房、柱间隔采煤为主要特征，常见的有巷柱式、房式、房柱式采煤法。

现代短壁机械化开采技术的成功应用，逐渐引起大家的关注。

柱式采煤法的特点：工作面长度较短，一般10-30m,工作面数目较多。

需要开掘大量的巷道，掘进率高。

一般没有处理采空区工序。

工作面通风条件较差，采出率低。

三、采煤方法选择选择采煤方法的原则1、技术先进2、经济合理3、生产安全以上三个基本原则是密切联系、相互制约，在选择时应当综合考虑。

第二节采煤工艺一、长壁采煤工作面的工艺方式炮采：爆破落煤、人工装煤、机械化运煤、单体支架支护。

普采：采煤机落煤装煤、机械化运煤、单体支架支护。

综采：破、装、运、支、处等主要工序全部采用机械化连续作业。

三种采煤工艺：①爆破采煤工艺方式：解放后至60年代初为主②普通机械化采煤工艺方式：60年代初至70年代中期为主③综合机械化采煤工艺方式：70年代中期以后为主1、炮采工艺工艺过程：打眼、放炮落煤和装煤、人工装煤、刮板输送机运煤、移置输送机、人工支架和回柱放顶等主要工序。

第九章柱式采煤法柱式体系采煤法有两种基本类型：房式采煤法和房柱式采煤法。

柱式体系采煤法的实质是在煤层内开掘一系列宽为5-7m左右的煤房，煤房间用联络巷道相连，形成近似于长条形或块状的煤柱，煤柱宽度由数米至数十米不等。

采煤在煤房内进行。

煤柱可根据条件留下不采，或在煤房采完后，在将煤柱按要求尽可能采出。

第一节柱式体系采煤工艺按破煤方式不同，采煤工艺大致可分为两大类：一类为传统的爆破落煤工艺（现仅在少数地方煤矿使用）；另一类为连续采煤机采煤工艺（发展方向）。

一、连续式采煤机—梭车工艺第一节柱式体系采煤工艺主要用于中厚煤层。

如右图所示。

1234567891连续采煤机-梭车工艺系统2345678电源中心；6连续采煤机；锚杆机；9纵向风障；带式输送机；梭车；风帘；风墙；转载破碎机；第一节柱式体系采煤工艺1.机械设备：截割机构、行走机构、装载转载运输机构及辅助装备等。

2.运煤设备：梭车3.配套设备：给料破碎机4.搬运物料设备：铲车（一）煤层掘进1.连续采煤机房柱式开采平巷和联络巷开采顺序见下页图。

第一节柱式体系采煤工艺连续采煤机房柱式开采平巷和联络巷开采顺序1/－回风道；2/－进风道；3/－永久性风墙；4/－采区供电中心；5/－铲车；6/－给料破碎机；7/-防火帘；8/－风帘第一节柱式体系采煤工艺2.连续采煤机掘进顺序连续采煤机掘进顺序（a）切槽工序；（b）采垛工序；1－连续采煤机；2－风障第一节柱式体系采煤工艺3.连续采煤机截割方式连续采煤机截割方式（a）切入；（b）下行截割；（c）平整底板第一节柱式体系采煤工艺（二）回收煤柱1.袋翼式—在煤柱中开掘一条巷道，亦用锚杆支护。

这条巷道称之为煤柱中的通道（或袋），此种巷道与采空区之间留下的煤带称之为翼。

2.外进式第一节柱式体系采煤工艺二、连续采煤机—输送机工艺系统主要用于薄煤层，在中厚煤层的使用也呈上升趋势。

克服了梭车间断运输的影响。

由一台桥式转载机、三台万向接长机（自行输送机互相铰接）和一台特低带式输送机组成。

一名词解释1煤田；在地质历史发展的过程中，同一地质时期形成并大致连续发育的含煤岩系2矿区；统一规划和开发的煤田或其一部分3井田；划分给一个矿井开采的那一部分煤田4矿井生产能力：矿井一年内能生产煤炭的数量，以“Mt／a”表示5开拓方式：开拓巷道的布置方式6开采水平：通常将设有井底车场，阶段运输大巷并且担负全阶段运输任务的水平称为开采水平7阶段：在井田范围内，沿着煤层的倾向，按一定标高把煤层划分为若干平行于走向的长条部分，每个长条部分称为一个阶段8井底车场：是连接井筒和井下主要运输巷道和硐室的总称9立井：直接与地面相通的直立巷道10暗立井：不与地面直接相通的垂直巷道11平硐：直接与地面相通的水平巷道12石门：不与地面直接相通的水平巷道，其长轴线与煤层直交或斜交的岩石平巷13平巷；没有出口直接通到地面，沿煤层走向开掘的水平巷道，有煤层平巷和岩层平巷14大巷：为开采水平服务的平巷15斜井：与地面直接相通的倾斜巷道16上山\下山:服务于一个开采水平的倾斜巷道，上山用于开采其开采水平以上的煤层；下山用于开采其开采水平以下的煤层17斜巷：不与地面直接相通的倾斜巷道18硐室：空间三个轴线长度相差不大且不与地面直接相通的地下巷道19采场；在采区内，用来直接大量开采煤炭资源的场所20采煤工作面；在采场内进行回采的煤壁21回采工作：在采场内，为采取煤炭所进行的一系列而工作22采煤工艺：采煤工作面内各个工序按照一定顺序完成的方法及其相互配合23采煤系统：回采巷道的掘进一般是超前于回采工作进行的，他们之间在时间上的配合以及在空间上的相互位置关系，称为回采巷道布置系统，也即采煤系统24采煤方法：采煤系统和采煤工艺的综合及其在时间、空间的相互配合。

25采煤工艺过程：在一定时间内，按照一定的顺序完成回采工作各项工序的过程26炮采：爆破落煤，爆破及人工装煤，机械化运煤，用单体支柱支护工作空间顶板27普采；用采煤机同时完成落煤和装煤工序，而运煤、顶板支护和采空区处理与炮采工艺基本相同。
