EMC的国际比较和政策分析

主要国际EMC组织与机构以及EMC国际标准及规范

1．主要国际EMC组织与机构

1．1 国际电工委员会（IEC）

IEC主要是各国民间制造商组成的关于电气标准规范的国际组织，有2个标准化技术委员会：国际电磁兼容委员会（TC77），下设3个分会；国际无线电干扰特别委员会（CISPR），下设7个分会。另外，IEC中还有几十个产品委员会关注电磁兼容问题。如TC65（工业过程测量和控制技术委员会）制定了IEC801《工业过程测量和控制装置的电磁兼容性》（即IEC61000－4）。截止到1997年，IEC／TC77已发布27个标准，其中23个是IEC61000系列标准。

1．2 国际无线电干扰特别委员会（CISPR）

CISPR下设于国际电工委员会（IEC）。1934年6月，CISPR在巴黎召开了第一次会议，参加成员有：IEC、国际广播协会（UIR）、国际无线电通信咨询委员会（CCIR）、国际大电网会议（CIGRE）、国际铁路与电车协会（IURT）。

CISPR成立后，首先在EMI准峰值检波测试方法、干扰限值标准与抑制技术上进行了长期的研究，在电子设备与电气设备相互之间如何处理电磁兼容与互不干扰方面取得了进展。

1．3 第5、第6研究组（ITU／T） 第5研究组定期召开会议，它的研究成果为K系列建议。到目前为止已出版了K1～K40，其内容涉及到过电压过电流保护、电信大楼的连接与接地、电信设备电磁环境条件、电信安装中高频EMC抑 制技术、通信局站的防雷、大型物理系统射频发射82测试、人体电磁感应的安全限值、感应杂波等。

1．4 国际无线电科学联盟（URSI）

URSI成立于1919年，总部设在比利时的布鲁塞尔。目前有A～J10个委员会及1个“时域波形测试”联合工作组，平均3 年左右召开1次全会。其中E委员会研究电磁噪声与干扰，涉及到EMC的各个领域。

1．5 跨国电气电子工程师学会电磁兼容专业委员会（IEEE－EMC）

1 EMC的分类及标准：

EMC(Electromagnetic Compatibility)是电磁兼容，它包括EMI(电磁骚扰)和EMS（电磁抗骚扰）。EMC定义为:设备或系统在其电磁环境中能正常工作且不对该环境中的任何设备的任何事物构成不能承受的电磁骚扰的能力。EMC整的称呼为电磁兼容。EMP是指电磁脉冲。

EMC = EMI + EMS EMI : 電磁干擾 EMS : 電磁相容性 (免疫力)

EMI可分为传导Conduction及辐射Radiation两部分，Conduction规范一般可分为: FCC Part 15J

Class B；CISPR 22(EN55022, EN61000-3-2, EN61000-3-3) Class B；国标IT类（GB9254，GB17625）和AV类（GB13837，GB17625）。FCC测试频率在450K-30MHz，CISPR 22测试频率在150K--30MHz，Conduction可以用频谱分析仪测试，Radiation则必须到专门的实验室测试。

EN55022为Radiation Test & Conduction Test (传导 & 辐射测试)； EN61000-3-2为Harmonic Test

(电源谐波测试) ；EN61000-3-3为Flicker Test (电压变动测试)。

CISPR22(Comite Special des Purturbations Radioelectrique)应用于信息技术类装置, 适用于欧洲和亚洲地区；EN55022为欧洲标准，FCC Part 15 (Federal Communications Commission) 适用于美国，EN30220欧洲EMI测试标准，功率辐射测试标准是EN55013频率在30MHZ-300MHz。

EN55011辐射测试标准是：有的频率段要求较高，有的频率段要求较低。传导 (150KHZ-30MHZ) LISN主要是差模电流, 其共模阻抗为100欧姆(50 + 50); LISN主要是共模电流, 其总的电路阻抗为25欧姆(50 // 50)。

1 E M C（合同能源管理）

70年代中期以来，一种基于市场的、全新的节能新机制—-“合同能源管理”在市场经济国家中逐步发展起来，而基于这种节能新机制运作的专业化的“节能服务公司"（在国外简称ESCO，在国内简称EMC）的发展十分迅速,尤其是在美国、加拿大和欧洲，ESCO已发展成为一种新兴的节能产业.

EMC是一种基于“合同能源管理”机制运作的、以赢利为直接目的的专业化公司。EMC与愿意进行节能改造的客户签订节能服务合同，向客户提供能源效率审计、节能项目设计、原材料和设备采购、施工、培训、运行维护、节能量监测等一条龙综合性服务，并通过与客户分享项目实施后产生的节能效益来赢利和滚动发展。

“合同能源管理"这种节能新机制的出现和基于“合同能源管理”机制运作的ESCO的繁荣发展，带动和促进了北美、欧洲等国家节能项目的加速普遍实施。在我国引进和推广“合同能源管理”和EMC也具有十分重要的意义:

1。EMC将“合同能源管理”用于技术和财务可行的节能项目中，使节能项目对客户和EMC都有经济上的吸引力，这种双赢的机制形成了客户和EMC双方实施节能项目的内在动力.

2.EMC为客户实施节能项目，承担了与项目实施有关的大部分风险，从而克服了目前实施节能项目的主要市场障碍。

3.EMC是专业化的节能服务公司,在实施节能项目时具有专业技术服务、系统管理、资金筹措等多方面的综合优势；EMC的专业化管理,不仅可以有效地减少项目成本,还通过分享节能项目实施后产生的节能效益来获得利润而不断发展壮大，并吸引其它节能机构和投资者组建更多的EMC,从而可以在全会实施更多的节能项目。EMC的发展将推动和促进节能的产业化。

EMC是一种比较特殊的产业，其特殊性在于它销售的不仅是产品或技术，更重要的是EMC为客户提供综合性的节能服务，也就是为客户实施节能项目,其实质是EMC为客户实现节能量。EMC一般通过以下步骤向客户提供综合性的节能服务:

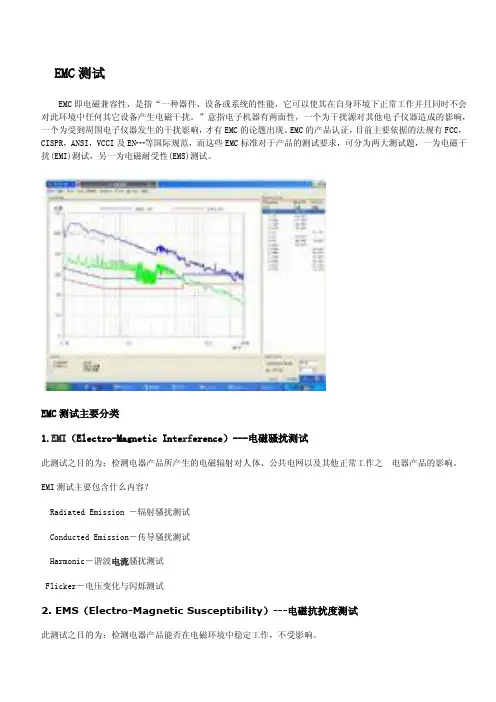

EMC测试

EMC即电磁兼容性，是指“一种器件、设备或系统的性能，它可以使其在自身环境下正常工作并且同时不会

对此环境中任何其它设备产生电磁干扰。”意指电子机器有两面性，一个为干扰源对其他电子仪器造成的影响，

一个为受到周围电子仪器发生的干扰影响，才有EMC的论题出现。EMC的产品认证，目前主要依据的法规有FCC，

CISPR，ANSI，VCCI及EN┅等国际规范，而这些EMC标准对于产品的测试要求，可分为两大测试题，一为电磁干

扰(EMI)测试，另一为电磁耐受性(EMS)测试。

EMC测试主要分类

1.EMI（Electro-Magnetic Interference）---电磁骚扰测试

此测试之目的为：检测电器产品所产生的电磁辐射对人体、公共电网以及其他正常工作之 电器产品的影响。

EMI测试主要包含什么内容？

Radiated Emission －辐射骚扰测试

Conducted Emission－传导骚扰测试

Harmonic－谐波电流骚扰测试

Flicker－电压变化与闪烁测试

2. EMS（Electro-Magnetic Susceptibility）---电磁抗扰度测试

此测试之目的为：检测电器产品能否在电磁环境中稳定工作，不受影响。

EMS测试主要包含什么内容？

ESD－静电抗扰度测试

RS－射频电磁场辐射抗扰度测试

CS－射频场感应的传导骚扰抗扰度测试

DIP－电压暂降，短时中断和电压变化抗扰度测试

SURGE－浪涌（冲击）抗扰度测试

EFT－电快速瞬变脉冲群抗扰度测试

PFMF－工频磁场抗扰度测试

杂散定义：指用标准测试信号调制时在除载频和由于正常调制和切换瞬态引起的边带及邻道以外 离散频率上

的辐射（既远端辐射）。杂散辐射按其来源可分为传导型和辐射型两种。

传导杂散：指在天线的接头处50欧姆负载上测得的任意离散信号的电平功率。

辐射杂散：测试设备的机壳、结构及互连电缆引起的杂散骚扰。测试条件首选在电波暗室内进行，或是在户外进
