EMC VPLEX 解决方案

Q1：EMC VPLEX是什么?A1：VPLEX是一款分布式、全冗余的存储硬件产品，用来对现有数据中心中已有或者边缘存储资源（EMC或者第三方存储阵列）提供集成的访问与扩展的平台。

简单来说,就是整和EMC和非EMC存储，提供跨地域的单点数据访问与数据迁移。

Q2：VPLEX可以解决什么问题?A2:VPLEX解决的问题有两点:1.从异地数据中心同时访问同一个存储设备，典型的案例就是配合Oracle RAC实现双活数据中心。

2.规划与实现数据中心内或者跨数据中心间的数据迁移.比如将数据通过VPLEX从一个存储阵列（同厂商同类型，或者不同厂商不同类型的存储阵列)迁移到另外一个、将应用从一个数据中心迁移到另外一个数据中心。

Q3:VPLEX有什么特别之处?A3：VPLEX主要特别之处有三点：1.VPLEX组成的集群可以方便的横向（增加集群）与纵向扩展（添加引擎)。

2.分布式全局缓存提供分布式数据访问.3.支持长距离的异步传输和（VPLEX Geo版本）多集群架构。

Q4：VPLEX中硬件层面包含哪些主要组件？A4：VPLEX的工作单元叫做Director，和EMC自家的Symmetrix VMAX存储阵列类似。

两个Active/Active Director组成一个Engine,通过VPLEX Cluster，由不同数量的VPLEX Cluster 结合不同的部署位置组成VPLEX的三种解决方案VPLEX Local、VPLEX Metro和VPLEX Geo. Q5：VPLEX Engine硬件VS2和VS1有什么区别？A5：VPLEX目前为止推出两款硬件型号，VS1和VS2。

VS1和VS2都是用2。

4 GHz的Xeon CPU。

区别在于VS2的Engine相比VS1引擎在硬件规格上的差别主要体现在VS2使用了PCI Express V2，前者为PCI Express V1，VS2的吞吐量提升了1。

5倍。

实现Director间通讯的网络方面，VS2也从VS1的4GB提升到8GB，以提供内部通讯更大的带宽。

常见问题解答：EMC VPLEX 系列目录概述GeoSynchrony 5.1 提供哪些新增功能？硬件一般产品信息定位竞争概况订购、组装和许可保修与服务概述问：什么是 VPLEX 系列？答：目前世界上唯有 VPLEX 系列包含的产品可在数据中心内、跨数据中心和在数据中心之间实现信息的移动和访问。

VPLEX 系列包括：VPLEX Local，用于管理单个 VPLEX 群集内各异构存储阵列间的数据移动和访问VPLEX Metro，用于在同步距离内（往返延迟最多 5 毫秒）的两个VPLEX 群集之间通过 Federated AccessAnywhere 移动和访问数据VPLEX Geo，用于在异步距离内（往返延迟最多 50 毫秒）的两个 VPLEX 群集之间通过 Federated AccessAnywhere 移动和访问数据这些解决方案相结合，就能实现在数据中心内部和彼此之间的移动性、可用性和协作。

问：VPLEX 体系结构由哪些组件组成？答：每个 VPLEX 群集包含以下两个主要组件：VPLEX Engine：VPLEX Engine 基于 EMC 强健、经验证且具备最高可用性的存储硬件平台，并充分利用每个引擎的两个高可用性控制器、冗余电源、集成的备用电池，以及“call home”和远程支持。

目前有两种硬件选项可供选择，即 VS1 和 VS2。

与相似引擎计数的 VS1 相比，VS2 可提供显著的性能增强。

GeoSynchrony 提供了基本操作环境，可实现 N+1 群集、无中断硬件和软件升级，以及虚拟化存储的能力。

GeoSynchrony 5.1 提供哪些新增功能？问：GeoSynchrony 5.1 包括哪些新功能？答：GeoSynchrony 5.1 增加了以下功能：VPLEX RecoverPoint 拆分器：可为 VPLEX Local 和 VPLEX Metro 实现增强的操作恢复和灾难恢复VMware 集成：VAAI 比较和写入、基于 VASA vCenter 的管理扩展：对于 VPLEX Local 和 VPLEX Metro，每个群集可扩展为 1,600 个启动器I/O 性能增强：IOPS 提高达 30%（取决于工作负载）Unisphere for VPLEX 和 GUI 增强功能：与其他 EMC 产品具有更一致的新观感、简化的导航、快速访问任务性能监控：增强的性能统计信息联合安全保护：符合 FIPS 140-2（阶段 1）；IPv6 1 级可从 VS1 无中断升级到 VS2问：我的客户能否将 EMC RecoverPoint 与 VPLEX 搭配使用？答：将 VPLEX Local 或 VPLEX Metro 与 GeoSynchrony 5.1 搭配使用的客户现在可以充分利用全新的 VPLEX RecoverPoint 拆分器，创建生产数据的本地或远程副本，以用于操作或灾难恢复目的。

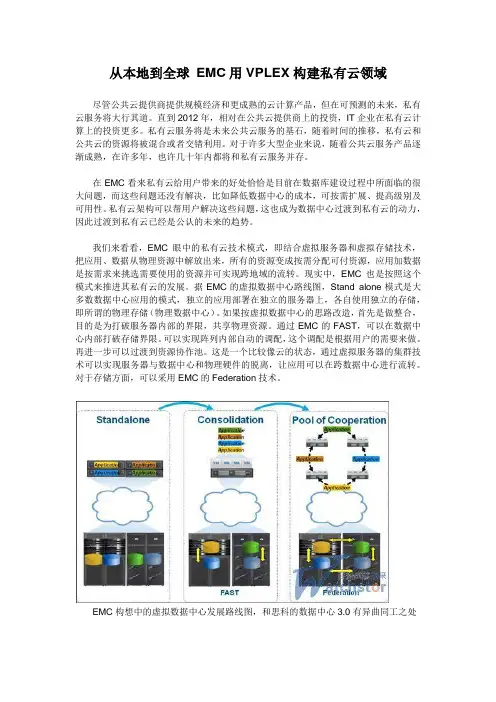

从本地到全球EMC用VPLEX构建私有云领域尽管公共云提供商提供规模经济和更成熟的云计算产品，但在可预测的未来，私有云服务将大行其道。

直到2012年，相对在公共云提供商上的投资，IT企业在私有云计算上的投资更多。

私有云服务将是未来公共云服务的基石，随着时间的推移，私有云和公共云的资源将被混合或者交错利用。

对于许多大型企业来说，随着公共云服务产品逐渐成熟，在许多年，也许几十年内都将和私有云服务并存。

在EMC看来私有云给用户带来的好处恰恰是目前在数据库建设过程中所面临的很大问题，而这些问题还没有解决，比如降低数据中心的成本，可按需扩展、提高级别及可用性。

私有云架构可以帮用户解决这些问题，这也成为数据中心过渡到私有云的动力，因此过渡到私有云已经是公认的未来的趋势。

我们来看看，EMC眼中的私有云技术模式，即结合虚拟服务器和虚拟存储技术，把应用、数据从物理资源中解放出来，所有的资源变成按需分配可付资源，应用加数据是按需求来挑选需要使用的资源并可实现跨地域的流转。

现实中，EMC也是按照这个模式来推进其私有云的发展。

据EMC的虚拟数据中心路线图，Stand alone模式是大多数数据中心应用的模式，独立的应用部署在独立的服务器上，各自使用独立的存储，即所谓的物理存储（物理数据中心）。

如果按虚拟数据中心的思路改造，首先是做整合，目的是为打破服务器内部的界限，共享物理资源。

通过EMC的FAST，可以在数据中心内部打破存储界限。

可以实现阵列内部自动的调配，这个调配是根据用户的需要来做。

再进一步可以过渡到资源协作池。

这是一个比较像云的状态，通过虚拟服务器的集群技术可以实现服务器与数据中心和物理硬件的脱离，让应用可以在跨数据中心进行流转。

对于存储方面，可以采用EMC的Federation技术。

EMC构想中的虚拟数据中心发展路线图，和思科的数据中心3.0有异曲同工之处而VPLEX则是EMC新一代虚拟存储产品，从架构上讲和VMAX一样是横向扩展的系统，意味着用户可以从很小的规模起步，随着应用的发展，数据量的增加可以通过加引擎来满足需求增长要求，需要分布式缓存一致性的技术，这是VPLEX比较独到的地方。

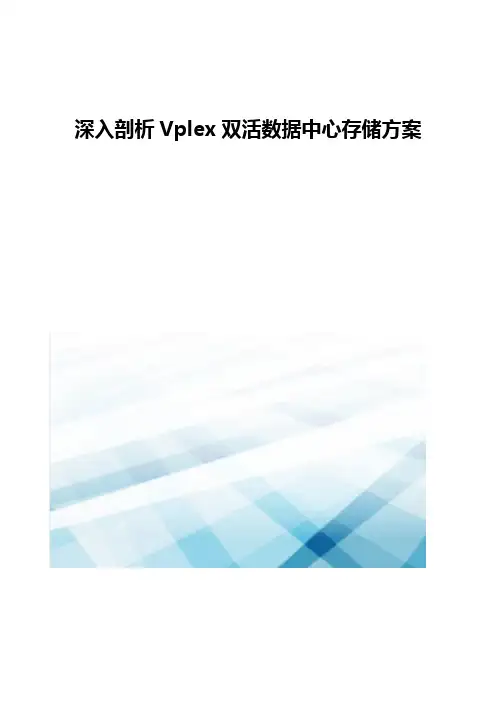

深入剖析Vplex双活数据中心存储方案EMC上一代存储双活方案是通过vPlex网关产品实现，具备异构其他厂商存储的能力，将各厂商存储虚拟化为统一的存储池，为上层服务器提供存储资源。

从2010年vPlex 发布以来其的硬件已经更新了VS1、VS2和VS6三代。

2016年推出的VS6硬件引擎间通过40Gb IB互联(替代FC)，在性能上相比VS2硬件提升了2倍、时延下降1/3，并支持更多卷数量。

vPlex6.0 (VS6硬件) 也升级OS至GeoSynchrony6.0针对闪存做了优化。

其双活特性就是通过vPlex Metro的Distributed Device(分布式镜像卷)功能实现，并提供跨站点的双活应用。

vPlex Metro由两套vPlex集群构成，每个站点的vPlex设备都有自己专属的本地存储阵列。

通过创建分布式镜像卷为跨设备的镜像卷，可提供双活访问。

两个站点的vPlex集群各有一个卷，两个卷的ID一样。

在组网上，主机同时连接到两站点的vPlex，两站点的vPlex之间通过FC或10Ge连接，后端阵列只与本地的vPlex连接；vPlex之间和vPlex Witness之间均需要IP网络连接。

vPlex Management Console 是 VPLEX 机柜中的 1U 服务器。

此服务器向vPlex 提供GUI管理界面,在双引擎和四引擎配置中，此服务器由UPS 提供备用电源。

接下来，看看vPlex如何接管外部设备的，外部(包含异构存储)存储把LUN映射给vPlex后，在vPlex上呈现为Storage vol，基于Storage Vol在生产Extents，它可以是Storage Vol的部分或全部(每个Storage Vol最多128个)，Extents不能跨Storage Vol，再以Raid的形式组织Extents成Dev(Raid支持0，1和拼接)；没有被其他Dev组织的Dev称为Top Level Device，在Top Level Device上创建Virtual volumes提供给主机，并支持在线扩展。

常见问题解答：EMC VPLEX 系列目录•概述•GeoSynchrony 5.1 提供哪些新增功能？•硬件•一般产品信息•定位•竞争概况•订购、组装和许可•保修与服务概述问：什么是 VPLEX 系列？答：目前世界上唯有 VPLEX 系列包含的产品可在数据中心内、跨数据中心和在数据中心之间实现信息的移动和访问。

VPLEX 系列包括：•VPLEX Local，用于管理单个 VPLEX 群集内各异构存储阵列间的数据移动和访问•VPLEX Metro，用于在同步距离内（往返延迟最多 5 毫秒）的两个VPLEX 群集之间通过 Federated AccessAnywhere 移动和访问数据•VPLEX Geo，用于在异步距离内（往返延迟最多 50 毫秒）的两个 VPLEX 群集之间通过 Federated AccessAnywhere 移动和访问数据这些解决方案相结合，就能实现在数据中心内部和彼此之间的移动性、可用性和协作。

问：VPLEX 体系结构由哪些组件组成？答：每个 VPLEX 群集包含以下两个主要组件：•VPLEX Engine：VPLEX Engine 基于 EMC 强健、经验证且具备最高可用性的存储硬件平台，并充分利用每个引擎的两个高可用性控制器、冗余电源、集成的备用电池，以及“call home”和远程支持。

目前有两种硬件选项可供选择，即 VS1 和 VS2。

与相似引擎计数的 VS1 相比，VS2 可提供显著的性能增强。

•GeoSynchrony 提供了基本操作环境，可实现 N+1 群集、无中断硬件和软件升级，以及虚拟化存储的能力。

GeoSynchrony 5.1 提供哪些新增功能？问：GeoSynchrony 5.1 包括哪些新功能？答：GeoSynchrony 5.1 增加了以下功能：•VPLEX RecoverPoint 拆分器：可为 VPLEX Local 和 VPLEX Metro 实现增强的操作恢复和灾难恢复•VMware 集成：VAAI 比较和写入、基于 VASA vCenter 的管理•扩展：对于 VPLEX Local 和 VPLEX Metro，每个群集可扩展为 1,600 个启动器•I/O 性能增强：IOPS 提高达 30%（取决于工作负载）•Unisphere for VPLEX 和 GUI 增强功能：与其他 EMC 产品具有更一致的新观感、简化的导航、快速访问任务•性能监控：增强的性能统计信息•联合安全保护：符合 FIPS 140-2（阶段 1）；IPv6 1 级•可从 VS1 无中断升级到 VS2问：我的客户能否将 EMC RecoverPoint 与 VPLEX 搭配使用？答：将 VPLEX Local 或 VPLEX Metro 与 GeoSynchrony 5.1 搭配使用的客户现在可以充分利用全新的 VPLEX RecoverPoint 拆分器，创建生产数据的本地或远程副本，以用于操作或灾难恢复目的。

EMC VPLEX数据中心虚拟化方案EMC VPLEX数据中心虚拟化方案⒈引言⑴背景在当今数字化时代，数据中心的重要性日益突出。

数据中心存储着组织的关键业务和大量的敏感数据。

因此，数据中心的高可用性和数据保护要求越来越高。

⑵目标本文档旨在介绍EMC VPLEX数据中心虚拟化方案，该方案可帮助组织提高数据中心的可用性和灵活性，并实现更高水平的数据保护。

⒉VPLEX概述⑴什么是VPLEXEMC VPLEX是一种虚拟存储技术，能够将物理存储资源转化为虚拟存储，并提供高度的可用性和性能。

它通过分布式存储架构，将物理存储设备组织成一个统一的虚拟池，并实现跨数据中心的数据迁移和复制。

⑵ VPLEX的优势VPLEX具有以下优势：- 高可用性：通过将存储设备虚拟化并形成一个统一的存储池，VPLEX能够提供非常高的可用性。

即使一个存储设备出现故障，也可以无缝切换到其他设备上。

- 数据迁移和复制：VPLEX支持跨数据中心的数据迁移和复制，可以在不中断业务的情况下进行数据迁移。

同时，它还可以提供异地灾备复制保护。

- 灵活性：VPLEX允许按需分配存储资源，并根据需求进行调整。

它还支持与各种存储设备和操作系统的集成，并能够适应不同的工作负载。

⒊VPLEX部署方案⑴架构设计在部署VPLEX之前，需要进行架构设计。

根据组织的需求和资源情况，可以选择单一数据中心架构、双活数据中心架构或异地灾备复制架构。

- 单一数据中心架构：适用于中小型企业或资源有限的组织，将VPLEX部署在单个数据中心，提供高可用性和数据保护。

- 双活数据中心架构：适用于需要更高可用性和灾备能力的组织。

VPLEX将部署在两个数据中心，同时运行并保持数据一致性。

- 异地灾备复制架构：适用于对数据保护要求更高的组织。

VPLEX将部署在两个地理位置不同的数据中心，通过异地复制实现灾备保护。

⑵网络配置VPLEX需要一个可靠的网络连接来实现数据同步和复制。

在VPLEX部署过程中，需要配置适当的网络连接和带宽，以满足业务需求和数据传输。

EMC Vplex双活数据解决方案一、方案目标本方案采用以EMC VPLEX技术为核心的双活虚拟化数据中心解决方案。

EMC VPLEX 产品能够打破数据中心间的物理壁垒，提供不同站点间对同一数据副本的共享、访问及在线移动的能力，结合VMware虚拟化技术及Cisco OTV网络扩展技术，能够实现业务及数据在站点间的透明在线移动，使用户能够在两个站点间动态平衡业务负载，最大限度利用资源，并提供接近于零RTO的高可用能力，是真正意义上的云计算基础架构。

二、方案架构EMC VPLEX双活虚拟数据中心解决方案的构成与功能如下图所示：1）基于EMC VPLEX Metro提供双活虚拟化数据中心解决方案核心功能：2）基于Cisco提供的OTV（Overlay Transport Virtualization）L2 网络延伸技术，从网络层面为虚机在线透明迁移提供条件，及最小化的RTO指标；3）基于VMware虚拟化技术、EMC VPLEX Metro、以及Cisco OTV技术三者的合力实现双活虚拟数据中心4）基于EMC Avamar为双活虚拟数据中心提供完善的数据备份保护5）基于EMC Ionix ITOI（IT Operations Intelligence）产品实现虚拟数据中心的全面集中监控管理三、方案功能3.1 EMC VPLEX方案功能EMC VPLEX 引入了一种新的体系结构，它吸收了 EMC 在 20 年设计、实施和完善企业级智能缓存和分布式数据保护解决方案的实践中取得的经验和教训。

以可扩展、高可用的处理器引擎为基础，EMC VPLEX 系列设计为可从小型配置无缝扩展到中型和大型配置。

VPLEX介于在服务器和异构存储之间，使用独特的群集体系结构，该体系结构允许多个数据中心的服务器具有对共享块存储设备的读/写访问权限。

新体系结构的独特特征包括：- 横向扩展群集硬件，允许您从小配置开始并以可预知的服务级别逐步扩展- 高级数据缓存，它利用大规模 SDRAM 缓存提高性能并减少 I/O 延迟和阵列争用- 分布式缓存吻合性，可跨整个群集自动执行 I/O 的共享、平衡和故障切换- 一个统一视图显示跨 VPLEX 群集的一个或多个 LUN（这些群集可以是在同一数据中心内相距几英尺，也可以是跨同步距离），从而实现新的高可用性和工作负载移置模式。

EMC存储虚拟化VPlex解决方案-revisedEMC存储虚拟化VPlex解决方案前言信息是金融行业的命脉，近十年来信息存储基础设施的建设在金融业取得长足的进步。

从内置存储转向外置RAID存储，从多台服务器共享一台外置RAID阵列，再到更多台服务器通过SAN共享更大型存储服务器。

存储服务器容虽不断扩大的同时，其功能也不断增强，从提供硕件级RAID保护到独立于服务器的跨磁盘阵列的数据镜像，存储服务器逐渐从服务器外设的角色脱离出来，成为单独的“存储层”，为数据中心的服务器提供统一的数据存储，保护和共享服务。

随着金融业的不断发展，对IT系统尤其是存储系统的要求越来越高，鉴于金融业于信息的重要性，监管部门要求各金融机构建议多中心来预防单一数据中心操作性风险。

多数据中心建设方案可以预防单数据中心的风险，但面对多数据中心建设的巨额投资，如何同时利用多数据中心就成为IT决策者的首要问题。

同时利用多数据中心就必需实现生产数据跨中心的传输和共享，总所周知，服务器性能的瓶颈主要在IO部分，数据在不同中心之间的传输和共享会造成IO延时，进而影响数据中心的总体性能。

同时，各家厂商不断推出新技术，新产品，容H不断扩展，性能不断提高，功能越来越丰富，但于不同存储厂商的技术实现不尽相同，用户需要采用不同的管理界面来使用不同厂商的存储资源。

这样，也给金融业用户带来不小的问题，首先是无法采用统一的界面来让服务器使用不同厂商的存储服务器，数据在不同厂商存储服务器之间的迁移也会造成业务中断。

作为信息存储行业的领先公司，EMC公司针对金融业客户异构存储统一管理和跨数据中心信息传输和共享的迫切需求，推出存储VPlex解决方案，很好的解决了这些问题。

随后将介绍VPlex产品及其主要应用场景，供金融行业信息存储管理人士参考。

一VPlex产品及功能概述EM荷储虚拟化VPlex解决方案用于在金融行业数据中心内、跨数据中心和在数据中心之间进行信息虚拟化、访问、共享和迁移。
