EMC VPLEX-介绍

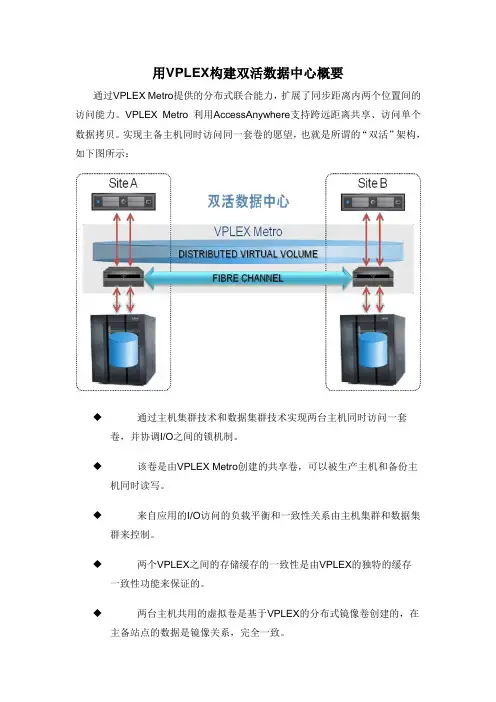

用VPLEX构建双活数据中心概要
通过VPLEX Metro提供的分布式联合能力，扩展了同步距离内两个位置间的访问能力。

VPLEX Metro 利用AccessAnywhere支持跨远距离共享、访问单个数据拷贝。

实现主备主机同时访问同一套卷的愿望，也就是所谓的“双活”架构，如下图所示：
◆通过主机集群技术和数据集群技术实现两台主机同时访问一套
卷，并协调I/O之间的锁机制。

◆该卷是由VPLEX Metro创建的共享卷，可以被生产主机和备份主
机同时读写。

◆来自应用的I/O访问的负载平衡和一致性关系由主机集群和数据集
群来控制。

◆两个VPLEX之间的存储缓存的一致性是由VPLEX的独特的缓存
一致性功能来保证的。

◆两台主机共用的虚拟卷是基于VPLEX的分布式镜像卷创建的，在
主备站点的数据是镜像关系，完全一致。

在生产主机正常进行读写的同时，备份主机可以接受只读I/O请求，而且从备份主机读出来的数据是实时更新的生产数据。

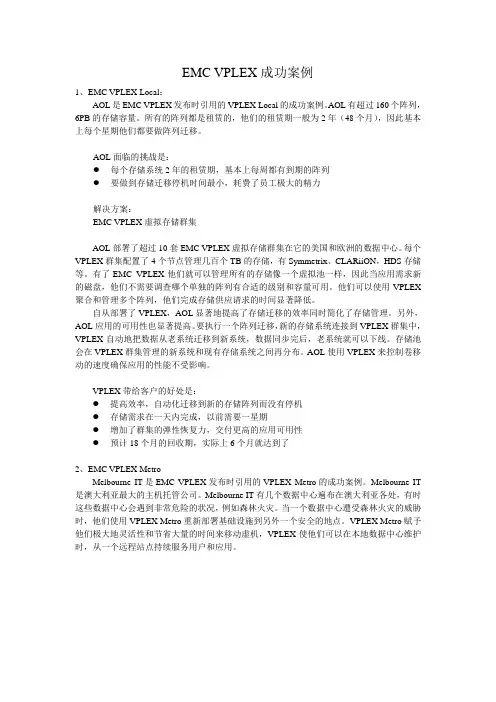

EMC VPLEX成功案例1、EMC VPLEX Local：AOL是EMC VPLEX发布时引用的VPLEX Local的成功案例。

AOL有超过160个阵列，6PB的存储容量。

所有的阵列都是租赁的，他们的租赁期一般为2年（48个月），因此基本上每个星期他们都要做阵列迁移。

AOL面临的挑战是：●每个存储系统2年的租赁期，基本上每周都有到期的阵列●要做到存储迁移停机时间最小，耗费了员工极大的精力解决方案：EMC VPLEX虚拟存储群集AOL部署了超过10套EMC VPLEX虚拟存储群集在它的美国和欧洲的数据中心。

每个VPLEX群集配置了4个节点管理几百个TB的存储，有Symmetrix、CLARiiON，HDS存储等。

有了EMC VPLEX他们就可以管理所有的存储像一个虚拟池一样，因此当应用需求新的磁盘，他们不需要调查哪个单独的阵列有合适的级别和容量可用。

他们可以使用VPLEX 聚合和管理多个阵列，他们完成存储供应请求的时间显著降低。

自从部署了VPLEX，AOL显著地提高了存储迁移的效率同时简化了存储管理。

另外，AOL应用的可用性也显著提高。

要执行一个阵列迁移，新的存储系统连接到VPLEX群集中，VPLEX自动地把数据从老系统迁移到新系统，数据同步完后，老系统就可以下线。

存储池会在VPLEX群集管理的新系统和现有存储系统之间再分布。

AOL使用VPLEX来控制卷移动的速度确保应用的性能不受影响。

VPLEX带给客户的好处是：●提高效率，自动化迁移到新的存储阵列而没有停机●存储需求在一天内完成，以前需要一星期●增加了群集的弹性恢复力，交付更高的应用可用性●预计18个月的回收期，实际上6个月就达到了2、EMC VPLEX MetroMelbourne IT是EMC VPLEX发布时引用的VPLEX Metro的成功案例。

Melbourne IT 是澳大利亚最大的主机托管公司。

Melbourne IT有几个数据中心遍布在澳大利亚各处，有时这些数据中心会遇到非常危险的状况，例如森林火灾。

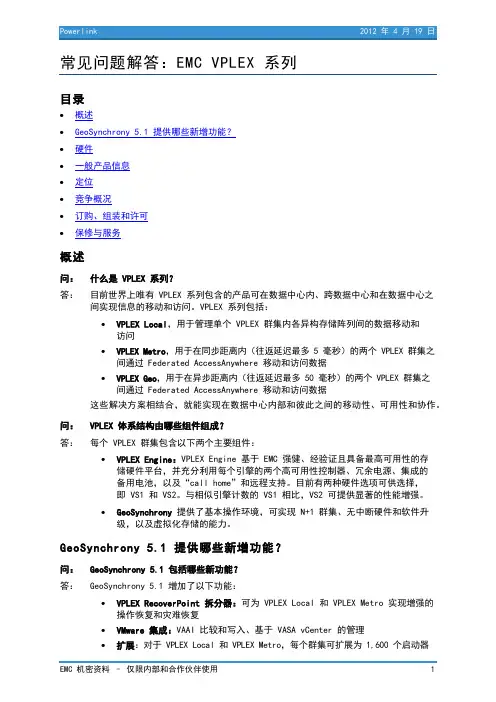

常见问题解答：EMC VPLEX 系列目录概述GeoSynchrony 5.1 提供哪些新增功能？硬件一般产品信息定位竞争概况订购、组装和许可保修与服务概述问：什么是 VPLEX 系列？答：目前世界上唯有 VPLEX 系列包含的产品可在数据中心内、跨数据中心和在数据中心之间实现信息的移动和访问。

VPLEX 系列包括：VPLEX Local，用于管理单个 VPLEX 群集内各异构存储阵列间的数据移动和访问VPLEX Metro，用于在同步距离内（往返延迟最多 5 毫秒）的两个VPLEX 群集之间通过 Federated AccessAnywhere 移动和访问数据VPLEX Geo，用于在异步距离内（往返延迟最多 50 毫秒）的两个 VPLEX 群集之间通过 Federated AccessAnywhere 移动和访问数据这些解决方案相结合，就能实现在数据中心内部和彼此之间的移动性、可用性和协作。

问：VPLEX 体系结构由哪些组件组成？答：每个 VPLEX 群集包含以下两个主要组件：VPLEX Engine：VPLEX Engine 基于 EMC 强健、经验证且具备最高可用性的存储硬件平台，并充分利用每个引擎的两个高可用性控制器、冗余电源、集成的备用电池，以及“call home”和远程支持。

目前有两种硬件选项可供选择，即 VS1 和 VS2。

与相似引擎计数的 VS1 相比，VS2 可提供显著的性能增强。

GeoSynchrony 提供了基本操作环境，可实现 N+1 群集、无中断硬件和软件升级，以及虚拟化存储的能力。

GeoSynchrony 5.1 提供哪些新增功能？问：GeoSynchrony 5.1 包括哪些新功能？答：GeoSynchrony 5.1 增加了以下功能：VPLEX RecoverPoint 拆分器：可为 VPLEX Local 和 VPLEX Metro 实现增强的操作恢复和灾难恢复VMware 集成：VAAI 比较和写入、基于 VASA vCenter 的管理扩展：对于 VPLEX Local 和 VPLEX Metro，每个群集可扩展为 1,600 个启动器I/O 性能增强：IOPS 提高达 30%（取决于工作负载）Unisphere for VPLEX 和 GUI 增强功能：与其他 EMC 产品具有更一致的新观感、简化的导航、快速访问任务性能监控：增强的性能统计信息联合安全保护：符合 FIPS 140-2（阶段 1）；IPv6 1 级可从 VS1 无中断升级到 VS2问：我的客户能否将 EMC RecoverPoint 与 VPLEX 搭配使用？答：将 VPLEX Local 或 VPLEX Metro 与 GeoSynchrony 5.1 搭配使用的客户现在可以充分利用全新的 VPLEX RecoverPoint 拆分器，创建生产数据的本地或远程副本，以用于操作或灾难恢复目的。

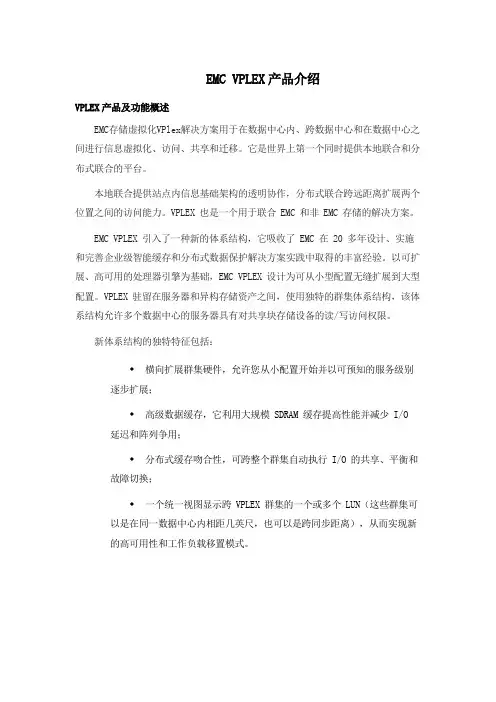

EMC VPLEX产品介绍VPLEX产品及功能概述EMC存储虚拟化VPlex解决方案用于在数据中心内、跨数据中心和在数据中心之间进行信息虚拟化、访问、共享和迁移。

它是世界上第一个同时提供本地联合和分布式联合的平台。

本地联合提供站点内信息基础架构的透明协作，分布式联合跨远距离扩展两个位置之间的访问能力。

VPLEX 也是一个用于联合 EMC 和非 EMC 存储的解决方案。

EMC VPLEX 引入了一种新的体系结构，它吸收了 EMC 在 20 多年设计、实施和完善企业级智能缓存和分布式数据保护解决方案实践中取得的丰富经验。

以可扩展、高可用的处理器引擎为基础，EMC VPLEX 设计为可从小型配置无缝扩展到大型配置。

VPLEX 驻留在服务器和异构存储资产之间，使用独特的群集体系结构，该体系结构允许多个数据中心的服务器具有对共享块存储设备的读/写访问权限。

新体系结构的独特特征包括：♦横向扩展群集硬件，允许您从小配置开始并以可预知的服务级别逐步扩展；♦高级数据缓存，它利用大规模 SDRAM 缓存提高性能并减少 I/O 延迟和阵列争用；♦分布式缓存吻合性，可跨整个群集自动执行 I/O 的共享、平衡和故障切换；♦一个统一视图显示跨 VPLEX 群集的一个或多个 LUN（这些群集可以是在同一数据中心内相距几英尺，也可以是跨同步距离），从而实现新的高可用性和工作负载移置模式。

VPLEX 系列包括两个产品：VPLEX Local 和 VPLEX Metro：♦VPLEX Local 支持本地联合，可跨异构阵列提供简化的管理和无中断数据移动；♦VPLEX Metro提供分布式联合能力，扩展了同步距离内两个位置间的访问能力。

EMC VPLEX 系列产品为信息架构架构整合和云计算时代提供了非常广泛的新特性和功能。

下面将对三种应用场景进行具体分析:♦跨数据中心移动虚拟化的应用程序♦实现跨阵列的不中断应用的数据迁移♦聚合数据中心并提供全天候 IT 服务将VPlex应用于VMware虚拟化平台EMC VPLEX 可提供本地联合和分布式联合，这一能力允许单个站点内或跨两个不同地理位置的物理数据元素的透明协作，并允许 IT 管理员打破物理壁垒，扩展他们基于 VMware 的云解决方案。

常见问题解答：EMC VPLEX 系列目录概述GeoSynchrony 5.1 提供哪些新增功能？硬件一般产品信息定位竞争概况订购、组装和许可保修与服务概述问：什么是 VPLEX 系列？答：目前世界上唯有 VPLEX 系列包含的产品可在数据中心内、跨数据中心和在数据中心之间实现信息的移动和访问。

VPLEX 系列包括：VPLEX Local，用于管理单个 VPLEX 群集内各异构存储阵列间的数据移动和访问VPLEX Metro，用于在同步距离内（往返延迟最多 5 毫秒）的两个VPLEX 群集之间通过 Federated AccessAnywhere 移动和访问数据VPLEX Geo，用于在异步距离内（往返延迟最多 50 毫秒）的两个 VPLEX 群集之间通过 Federated AccessAnywhere 移动和访问数据这些解决方案相结合，就能实现在数据中心内部和彼此之间的移动性、可用性和协作。

问：VPLEX 体系结构由哪些组件组成？答：每个 VPLEX 群集包含以下两个主要组件：VPLEX Engine：VPLEX Engine 基于 EMC 强健、经验证且具备最高可用性的存储硬件平台，并充分利用每个引擎的两个高可用性控制器、冗余电源、集成的备用电池，以及“call home”和远程支持。

目前有两种硬件选项可供选择，即 VS1 和 VS2。

与相似引擎计数的 VS1 相比，VS2 可提供显著的性能增强。

GeoSynchrony 提供了基本操作环境，可实现 N+1 群集、无中断硬件和软件升级，以及虚拟化存储的能力。

GeoSynchrony 5.1 提供哪些新增功能？问：GeoSynchrony 5.1 包括哪些新功能？答：GeoSynchrony 5.1 增加了以下功能：VPLEX RecoverPoint 拆分器：可为 VPLEX Local 和 VPLEX Metro 实现增强的操作恢复和灾难恢复VMware 集成：VAAI 比较和写入、基于 VASA vCenter 的管理扩展：对于 VPLEX Local 和 VPLEX Metro，每个群集可扩展为 1,600 个启动器I/O 性能增强：IOPS 提高达 30%（取决于工作负载）Unisphere for VPLEX 和 GUI 增强功能：与其他 EMC 产品具有更一致的新观感、简化的导航、快速访问任务性能监控：增强的性能统计信息联合安全保护：符合 FIPS 140-2（阶段 1）；IPv6 1 级可从 VS1 无中断升级到 VS2问：我的客户能否将 EMC RecoverPoint 与 VPLEX 搭配使用？答：将 VPLEX Local 或 VPLEX Metro 与 GeoSynchrony 5.1 搭配使用的客户现在可以充分利用全新的 VPLEX RecoverPoint 拆分器，创建生产数据的本地或远程副本，以用于操作或灾难恢复目的。

Q1：EMC VPLEX是什么？A1：VPLEX是一款分布式、全冗余的存储硬件产品，用来对现有数据中心中已有或者边缘存储资源（EMC或者第三方存储阵列）提供集成的访问与扩展的平台。

简单来说，就是整和EMC 和非EMC存储，提供跨地域的单点数据访问与数据迁移。

Q2：VPLEX可以解决什么问题？A2：VPLEX解决的问题有两点：1.从异地数据中心同时访问同一个存储设备，典型的案例就是配合Oracle RAC实现双活数据中心。

2.规划与实现数据中心内或者跨数据中心间的数据迁移。

比如将数据通过VPLEX从一个存储阵列（同厂商同类型，或者不同厂商不同类型的存储阵列）迁移到另外一个、将应用从一个数据中心迁移到另外一个数据中心。

Q3：VPLEX有什么特别之处？A3：VPLEX主要特别之处有三点：1.VPLEX组成的集群可以方便的横向（增加集群）与纵向扩展（添加引擎）。

2.分布式全局缓存提供分布式数据访问。

3.支持长距离的异步传输和（VPLEX Geo版本）多集群架构。

Q4：VPLEX中硬件层面包含哪些主要组件？A4：VPLEX的工作单元叫做Director，和EMC自家的Symmetrix VMAX存储阵列类似。

两个Active/Active Director组成一个Engine，通过VPLEX Cluster，由不同数量的VPLEX Cluster 结合不同的部署位置组成VPLEX的三种解决方案VPLEX Local、VPLEX Metro和VPLEX Geo。

Q5：VPLEX Engine硬件VS2和VS1有什么区别？A5：VPLEX目前为止推出两款硬件型号，VS1和VS2。

VS1和VS2都是用2.4 GHz的Xeon CPU。

区别在于VS2的Engine相比VS1引擎在硬件规格上的差别主要体现在VS2使用了PCI Express V2，前者为PCI Express V1，VS2的吞吐量提升了1.5倍。

实现Director间通讯的网络方面，VS2也从VS1的4GB提升到8GB，以提供内部通讯更大的带宽。

常见问题解答：EMC VPLEX 系列目录•概述•GeoSynchrony 5.1 提供哪些新增功能？•硬件•一般产品信息•定位•竞争概况•订购、组装和许可•保修与服务概述问：什么是 VPLEX 系列？答：目前世界上唯有 VPLEX 系列包含的产品可在数据中心内、跨数据中心和在数据中心之间实现信息的移动和访问。

VPLEX 系列包括：•VPLEX Local，用于管理单个 VPLEX 群集内各异构存储阵列间的数据移动和访问•VPLEX Metro，用于在同步距离内（往返延迟最多 5 毫秒）的两个VPLEX 群集之间通过 Federated AccessAnywhere 移动和访问数据•VPLEX Geo，用于在异步距离内（往返延迟最多 50 毫秒）的两个 VPLEX 群集之间通过 Federated AccessAnywhere 移动和访问数据这些解决方案相结合，就能实现在数据中心内部和彼此之间的移动性、可用性和协作。

问：VPLEX 体系结构由哪些组件组成？答：每个 VPLEX 群集包含以下两个主要组件：•VPLEX Engine：VPLEX Engine 基于 EMC 强健、经验证且具备最高可用性的存储硬件平台，并充分利用每个引擎的两个高可用性控制器、冗余电源、集成的备用电池，以及“call home”和远程支持。

目前有两种硬件选项可供选择，即 VS1 和 VS2。

与相似引擎计数的 VS1 相比，VS2 可提供显著的性能增强。

•GeoSynchrony 提供了基本操作环境，可实现 N+1 群集、无中断硬件和软件升级，以及虚拟化存储的能力。

GeoSynchrony 5.1 提供哪些新增功能？问：GeoSynchrony 5.1 包括哪些新功能？答：GeoSynchrony 5.1 增加了以下功能：•VPLEX RecoverPoint 拆分器：可为 VPLEX Local 和 VPLEX Metro 实现增强的操作恢复和灾难恢复•VMware 集成：VAAI 比较和写入、基于 VASA vCenter 的管理•扩展：对于 VPLEX Local 和 VPLEX Metro，每个群集可扩展为 1,600 个启动器•I/O 性能增强：IOPS 提高达 30%（取决于工作负载）•Unisphere for VPLEX 和 GUI 增强功能：与其他 EMC 产品具有更一致的新观感、简化的导航、快速访问任务•性能监控：增强的性能统计信息•联合安全保护：符合 FIPS 140-2（阶段 1）；IPv6 1 级•可从 VS1 无中断升级到 VS2问：我的客户能否将 EMC RecoverPoint 与 VPLEX 搭配使用？答：将 VPLEX Local 或 VPLEX Metro 与 GeoSynchrony 5.1 搭配使用的客户现在可以充分利用全新的 VPLEX RecoverPoint 拆分器，创建生产数据的本地或远程副本，以用于操作或灾难恢复目的。

EMC VPLEX数据中心虚拟化方案EMC VPLEX数据中心虚拟化方案⒈引言⑴背景在当今数字化时代，数据中心的重要性日益突出。

数据中心存储着组织的关键业务和大量的敏感数据。

因此，数据中心的高可用性和数据保护要求越来越高。

⑵目标本文档旨在介绍EMC VPLEX数据中心虚拟化方案，该方案可帮助组织提高数据中心的可用性和灵活性，并实现更高水平的数据保护。

⒉VPLEX概述⑴什么是VPLEXEMC VPLEX是一种虚拟存储技术，能够将物理存储资源转化为虚拟存储，并提供高度的可用性和性能。

它通过分布式存储架构，将物理存储设备组织成一个统一的虚拟池，并实现跨数据中心的数据迁移和复制。

⑵ VPLEX的优势VPLEX具有以下优势：- 高可用性：通过将存储设备虚拟化并形成一个统一的存储池，VPLEX能够提供非常高的可用性。

即使一个存储设备出现故障，也可以无缝切换到其他设备上。

- 数据迁移和复制：VPLEX支持跨数据中心的数据迁移和复制，可以在不中断业务的情况下进行数据迁移。

同时，它还可以提供异地灾备复制保护。

- 灵活性：VPLEX允许按需分配存储资源，并根据需求进行调整。

它还支持与各种存储设备和操作系统的集成，并能够适应不同的工作负载。

⒊VPLEX部署方案⑴架构设计在部署VPLEX之前，需要进行架构设计。

根据组织的需求和资源情况，可以选择单一数据中心架构、双活数据中心架构或异地灾备复制架构。

- 单一数据中心架构：适用于中小型企业或资源有限的组织，将VPLEX部署在单个数据中心，提供高可用性和数据保护。

- 双活数据中心架构：适用于需要更高可用性和灾备能力的组织。

VPLEX将部署在两个数据中心，同时运行并保持数据一致性。

- 异地灾备复制架构：适用于对数据保护要求更高的组织。

VPLEX将部署在两个地理位置不同的数据中心，通过异地复制实现灾备保护。

⑵网络配置VPLEX需要一个可靠的网络连接来实现数据同步和复制。

在VPLEX部署过程中，需要配置适当的网络连接和带宽，以满足业务需求和数据传输。

EMC Vplex双活数据解决方案一、方案目标本方案采用以EMC VPLEX技术为核心的双活虚拟化数据中心解决方案。

EMC VPLEX 产品能够打破数据中心间的物理壁垒，提供不同站点间对同一数据副本的共享、访问及在线移动的能力，结合VMware虚拟化技术及Cisco OTV网络扩展技术，能够实现业务及数据在站点间的透明在线移动，使用户能够在两个站点间动态平衡业务负载，最大限度利用资源，并提供接近于零RTO的高可用能力，是真正意义上的云计算基础架构。

二、方案架构EMC VPLEX双活虚拟数据中心解决方案的构成与功能如下图所示：1）基于EMC VPLEX Metro提供双活虚拟化数据中心解决方案核心功能：2）基于Cisco提供的OTV（Overlay Transport Virtualization）L2 网络延伸技术，从网络层面为虚机在线透明迁移提供条件，及最小化的RTO指标；3）基于VMware虚拟化技术、EMC VPLEX Metro、以及Cisco OTV技术三者的合力实现双活虚拟数据中心4）基于EMC Avamar为双活虚拟数据中心提供完善的数据备份保护5）基于EMC Ionix ITOI（IT Operations Intelligence）产品实现虚拟数据中心的全面集中监控管理三、方案功能3.1 EMC VPLEX方案功能EMC VPLEX 引入了一种新的体系结构，它吸收了 EMC 在 20 年设计、实施和完善企业级智能缓存和分布式数据保护解决方案的实践中取得的经验和教训。

以可扩展、高可用的处理器引擎为基础，EMC VPLEX 系列设计为可从小型配置无缝扩展到中型和大型配置。

VPLEX介于在服务器和异构存储之间，使用独特的群集体系结构，该体系结构允许多个数据中心的服务器具有对共享块存储设备的读/写访问权限。

新体系结构的独特特征包括：- 横向扩展群集硬件，允许您从小配置开始并以可预知的服务级别逐步扩展- 高级数据缓存，它利用大规模 SDRAM 缓存提高性能并减少 I/O 延迟和阵列争用- 分布式缓存吻合性，可跨整个群集自动执行 I/O 的共享、平衡和故障切换- 一个统一视图显示跨 VPLEX 群集的一个或多个 LUN（这些群集可以是在同一数据中心内相距几英尺，也可以是跨同步距离），从而实现新的高可用性和工作负载移置模式。
