起重吊装钢丝绳的选用 一 钢丝绳类型及选用： 表1-8

序号 钢丝绳类型 一般适宜选用的场合 1 6×19+1钢丝绳 用作缆风绳、拉索，即用于钢绳不受弯曲或可能遭受磨损的地方 2 6×37+1钢丝绳 用于滑车组中，即绳子承受弯曲时采用，作为穿绕滑车组起重绳等 3 6×61+1钢丝绳 用于滑车组和制作千斤绳（吊索）以及绑扎吊起构件（重物） 二 钢丝绳的受力及安全系数 钢丝绳的受力计算 表1-9 钢丝绳的容许拉力，可由下式求得： T= c×P/K (N) 式中：P——产品规格所保证或试验所得的钢丝绳破断拉力（N），如P采用钢丝破断拉力总和，则须乘“换算系数”； K——钢丝绳的安全系数，可按表1-10采用 c—钢丝绳的换算系数 钢丝绳的安全系数K 表1-10 使用情况 K值 使用情况 K值 用于缆风绳 3.5 用作千斤绳，无弯曲时 6~7 用于手动起重设备 4.5 用作绑扎的千斤绳 8~10 用于机动起重设备 5~6 用于载人的提升机 14 换算系数c按钢丝绳规格而定： 表1-11 钢丝绳规格 6×19+1 6×37+1 6×61+1 换算系数c 0.85 0.82 0.80 钢丝绳的钢丝强度，按国家标准（GB1102-74）规定分为五级，即1400、1550、1700、 1850和2000（MPa）。对钢丝绳在不同公称抗拉强度时的容许拉力，可按下表换算求得： 强度换算系数 1400→1550MPa 1400→1700a 1400→1850MPa 1400→2000MPa 1.107 1.215 1.321 1.429 以上算例系按新绳为准，如所用为旧钢丝绳，则求得的容许拉力应根据绳的新旧程度， 乘以0.4~0.75的系数。 附表： 附表1 钢丝绳容许拉力查用表 表1-12 附表2 钢丝绳主要技术规格 表1-13 附表：1 钢丝绳容许拉力查用表 表1-12 6×19+1钢丝绳容许拉力 直径（mm） 钢丝总断面积（mm2） 参考质量(kg/ 100m) 钢丝绳公称抗拉强度为1400MPa时 破断拉力（kN） 安全系数K在下列数值时的容许拉力（kN） 钢丝绳 钢丝 钢丝破断拉力总和 整根绳的破断拉力 K=3.5 K=5 K=8 K=10

6.2 7.7 9.3 11.0 12.5 0.4 0.5 0.6 0.7 0.8 14.32 22.37 32.22 43.85 57.27 13.53 21.14 30.45 41.44 54.12 20.0 31.3 45.1 61.3 80.1 17.0 26.6 38.3 52.1 68.1 4.9 7.6 10.9 14.9 19.5 3.4 5.3 7.7 10.4 13.6 2.1 3.3 4.8 6.5 8.5 1.7 2.7 3.8 5.2 6.8 14.0 15.5 17.0 18.5 20.0 21.5 23.0 24.5 26.0 28.0 31.0 34.0 37.0 40.0 43.0 46.0 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 2.0 2.2 2.4 2.6 2.8 3.0 72.49 89.49 108.28 128.87 151.24 175.40 201.35 229.09 258.63 289.95 357.96 433.13 515.46 604.95 701.60 805.41 68.50 84.57 102.3 121.8 142.9 165.8 190.3 216.5 244.4 274.0 338.3 409.3 487.1 571.7 653.0 761.1 101.0 125.0 151.5 180.0 211.5 245.5 281.5 320.5 362.0 405.5 501.0 606.0 721.5 846.5 982.0 1125.0 85.8 106.3 128.8 153.0 179.8 208.6 239.3 272.4 307.7 344.7 425.9 515.1 613.3 719.5 834.7 956.3 24.5 30.4 36.8 43.7 51.4 59.6 68.4 77.8 87.9 98.5 121.7 147.2 175.2 205.6 238.5 273.2 17.2 21.3 25.8 30.6 36.0 41.7 47.9 54.5 61.5 68.9 85.2 103.0 122.7 143.9 166.9 191.3 10.7 13.3 16.1 19.1 22.5 26.1 29.9 34.1 38.5 43.1 53.2 64.4 76.7 89.9 104.3 119.5 8.6 10.7 12.9 15.3 18.0 20.9 23.9 27.2 30.8 34.5 42.6 51.5 61.3 72.0 83.5 95.6 续上表 6×37+1钢丝绳容许拉力 直径（mm） 钢丝总断面积（mm2） 参考质量(kg/ 100m) 钢丝绳公称抗拉强度为1400MPa时 破断拉力（kN） 安全系数K在下列数值时的容许拉力（kN） 钢丝绳 钢丝 钢丝破断拉力总和 整根绳的破断拉力 K=3.5 K=5 K=8 K=10

8.7 11.0 13.0 15.0 17.5 19.5 21.5 24.0 26.0 28.0 30.0 32.5 34.5 36.5 39.0 43.0 47.5 52.0 56.0 60.5 65.0 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 2.0 2.2 2.4 2.6 2.8 3.0 27.88 43.59 62.74 85.39 111.53 141.16 174.27 210.87 250.95 294.52 341.57 392.11 446.13 503.64 564.63 697.08 843.47 1003.80 1178.07 1366.28 1568.43 26.21 40.96 58.98 80.27 104.8 132.7 163.8 198.2 235.9 276.8 321.1 368.6 419.4 473.4 530.8 655.3 792.9 943.6 1107.4 1284.3 1474.3 39.0 60.9 87.8 119.5 156.0 197.5 243.5 295.0 351.0 412.0 478.0 548.5 624.5 705.0 790.0 975.5 1180.0 1405.0 1645.0 1910.0 2195.0 32.0 49.9 72.0 98.0 127.9 161.9 199.7 241.9 287.8 337.8 391.9 449.8 512.1 578.1 647.8 799.9 967.6 1152.1 1348.9 1566.2 1799.9 9.1 14.3 20.6 28.0 36.6 46.3 57.1 69.1 82.2 96.5 112.0 128.5 146.3 163.2 185.1 228.5 276.5 329.2 385.5 447.5 514.3 6.4 10.0 14.4 19.6 25.6 32.4 39.9 48.4 57.6 67.6 78.4 89.9 102.4 115.6 129.6 150.0 193.5 230.4 269.8 313.2 359.9 4.0 6.2 9.0 12.3 16.0 20.2 25.0 30.2 36.0 42.2 49.0 56.2 64.0 72.3 81.0 99.9 121.0 144.0 168.6 195.8 225.0 3.2 5.0 7.2 9.8 12.8 16.2 20.0 24.2 28.8 33.8 39.2 45.0 51.2 57.8 64.8 80.0 96.8 115.2 134.9 156.6 180.0 续上表 6×61+1钢丝绳容许拉力 直径（mm） 钢丝总断面积（mm2） 参考质量(kg/ 100m) 钢丝绳公称抗拉强度为1400MPa时 破断拉力（kN） 安全系数K在下列数值时的容许拉力（kN） 钢丝绳 钢丝 钢丝破断拉力总和 整根绳的破断拉力 K=3.5 K=5 K=8 K=10

11.0 14.0 16.5 19.5 22.0 25.0 27.5 30.5 33.0 36.0 38.5 41.5 44.0 47.0 50.0 55.5 61.0 66.5 72.0 77.5 83.0 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 2.0 2.2 2.4 2.6 2.8 3.0 45.97 71.83 103.43 140.78 183.88 232.72 287.31 347.65 413.73 485.55 563.13 646.45 735.51 830.33 930.88 1149.24 1390.58 1654.91 1942.22 2252.51 2535.79 43.21 67.52 97.22 132.3 172.8 218.8 270.1 326.8 388.9 456.4 529.3 607.7 691.4 780.5 875.0 1080.3 1307.1 1555.6 1825.7 2117.4 2430.6 64.3 100.5 144.5 197.0 257.0 325.5 402.0 486.5 579.0 679.5 788.0 905.0 1025.0 1160.0 1300.0 1605.0 1945.0 2315.0 2715.0 3150.0 3620.0 51.4 80.4 115.6 157.6 205.6 261.4 321.6 389.2 463.2 543.6 630.4 724.0 820.0 928.0 1040.0 1284.0 1556.0 1852.0 2172.0 2520.0 2896.0 14.7 22.9 33.0 45.0 58.7 74.4 91.9 111.2 132.3 155.3 180.1 206.9 234.3 265.1 297.1 366.9 444.6 529.1 620.6 720.0 827.4 12.3 16.1 23.1 31.6 41.1 52.1 64.3 77.8 92.6 108.7 126.1 144.8 164.0 185.6 208.0 256.8 311.2 370.4 434.4 504.0 579.2 6.4 10.1 14.5 19.7 25.7 32.6 40.2 48.7 57.9 68.0 78.8 90.5 102.5 116.0 130.0 160.5 194.5 231.5 271.5 315.0 362.0 5.1 8.0 11.6 15.8 20.6 26.0 32.2 38.9 46.3 54.4 63.1 72.4 82.0 92.8 104.0 128.4 155.6 185.2 217.2 252.0 289.6 附表2 钢丝绳主要技术规格 表1-13 6×19+1钢丝绳 直径（mm） 钢丝总断面积（mm2） 参考 质量（kg/ 100m） 钢丝绳公称抗拉强度（MPa） 1400 1550 1700 1850 2000 钢丝绳 钢丝 钢丝破断拉力总和（Kn）≤ 6.2 7.7 9.3 11.0 12.5 14.0 15.5 17.0 18.5 20.0 21.5 23.0 24.5 26.0 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 14.32 22.37 32.22 43.85 57.27 72.49 89.49 108.28 128.87 151.24 175.40 201.35 229.09 258.63 13.53 21.14 30.45 41.44 54.12 68.50 84.57 102.3 121.8 142.9 165.8 190.3 216.5 244.4 20.0 31.3 45.1 61.3 80.1 101.0 125.0 151.5 180.0 211.5 245.5 281.5 320.5 362.0 22.1 34.6 49.9 67.9 86.7 112.0 138.5 167.5 199.5 234.0 271.5 312.0 355.0 400.5 24.3 38.0 54.7 74.5 97.3 123.0 152.0 184.0 219.0 257.0 298.0 342.0 389.0 439.5 26.4 41.3 59.6 81.1 105.5 134.0 165.5 200.0 238.0 279.5 324.0 372.0 423.5 478.0 28.6 44.7 64.4 87.7 114.5 144.5 178.5 216.5 257.5 302.0 350.5 402.5 458.0 517.0

合集下载

吊装用钢丝绳使用规范

吊装用钢丝绳使用规范

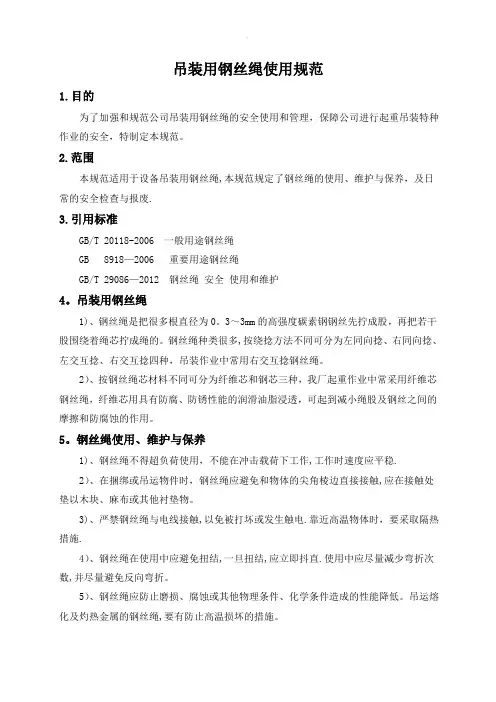

吊装用钢丝绳使用规范1.目的为了加强和规范公司吊装用钢丝绳的安全使用和管理，保障公司进行起重吊装特种作业的安全，特制定本规范。

2.范围本规范适用于设备吊装用钢丝绳,本规范规定了钢丝绳的使用、维护与保养，及日常的安全检查与报废.3.引用标准GB/T 20118-2006 一般用途钢丝绳GB 8918—2006 重要用途钢丝绳GB/T 29086—2012 钢丝绳安全使用和维护4。

吊装用钢丝绳1)、钢丝绳是把很多根直径为0。

3～3mm的高强度碳素钢钢丝先拧成股，再把若干股围绕着绳芯拧成绳的。

钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种，吊装作业中常用右交互捻钢丝绳。

2）、按钢丝绳芯材料不同可分为纤维芯和钢芯三种，我厂起重作业中常采用纤维芯钢丝绳，纤维芯用具有防腐、防锈性能的润滑油脂浸透，可起到减小绳股及钢丝之间的摩擦和防腐蚀的作用。

5。

钢丝绳使用、维护与保养1)、钢丝绳不得超负荷使用，不能在冲击载荷下工作,工作时速度应平稳.2）、在捆绑或吊运物件时，钢丝绳应避免和物体的尖角棱边直接接触,应在接触处垫以木块、麻布或其他衬垫物。

3)、严禁钢丝绳与电线接触,以免被打坏或发生触电.靠近高温物体时，要采取隔热措施.4）、钢丝绳在使用中应避免扭结,一旦扭结,应立即抖直.使用中应尽量减少弯折次数,并尽量避免反向弯折。

5）、钢丝绳应防止磨损、腐蚀或其他物理条件、化学条件造成的性能降低。

吊运熔化及灼热金属的钢丝绳,要有防止高温损坏的措施。

6）、使用前要根据使用情况选择合适直径的钢丝绳;在使用过程中，要经常检查其负荷能力及破损情况；使用后及时保养，正确存放.7）、钢丝绳应均匀地涂敷防锈、润滑油脂。

对于钢丝绳有增摩性能要求时，钢丝绳应涂增摩油脂。

钢丝绳表面不应有未涂上油脂的地方。

6.钢丝绳的安全检查1)、断丝在一个捻距统计断丝数,包括外部和内部的断丝。

即使在同一根钢丝上有2处断丝,统计时也应按2根断丝数统计。

钢丝绳的受力计算与选用

钢丝绳的受力计算与选用

钢丝绳的受力计算与选用钢丝绳按所受最大工作静拉力计算选用，要满足承载能力和寿命要求。

1．钢丝绳承载能力的计算钢丝绳承载能力的计算有两种方法，可根据具体情况选择其中一种。

（1）公式法（ISO推荐）：式中:d--钢丝绳最小直径，mm；S--钢丝绳最大工作静拉力；c--选择系数，mm/ ；n--安全系数，根据工作机构的工作级别确定；k--钢丝绳捻制折减系数；ω--钢丝绳充满系数；--钢丝的公称抗拉强度，N/mm2。

（2）安全系数法F0≥Sn∑F0=k∑S丝式中:FO--所选钢丝绳的破断拉力，N；S--钢丝绳最大工作静拉力；n--安全系数，根据工作机构的工作级别确定（见表6－3和表6－4）；k--钢丝绳捻制折减系数；∑S丝--钢丝破断拉力总和，根据钢丝绳的机构查钢丝绳性能手册。

机构工作级别M1，M2，M3 M4 M5M6 M7 M8安全系数（n） 4 4.5 5 6 7 9表6－3 工作机构用钢丝绳的安全系数用途支承动臂起重机械自身安装缆风绳吊挂和捆绑安全系数（n） 4 2.5 3.5 6表6－4 其他用途钢丝绳的安全系数注:对于吊运危险物品的起升用钢丝绳一般应选用比设计工作级别高一级别的安全系数2．钢丝绳的寿命钢丝绳的使用寿命总是随着配套使用的滑轮和卷筒的卷绕直径的减小而降低的，所以，必须对影响其寿命的钢丝绳卷绕直径（即按钢丝绳中心计算的滑轮和卷筒的卷绕直径）作出限制，不得低于设计规范规定的值，即：D0min≥hd式中:D0min--按钢丝绳中心计算的滑轮和卷筒允许的最小卷绕直径，mm；d--钢丝绳直径，mm；h--滑轮或卷筒直径与钢丝绳直径的比值（见表6-5）。

机构工作级别M1,M2,M3 M4 M5 M6 M7 M8卷筒h1 14 16 18 20 22.4 25滑轮h2 16 18 20 22.4 25 28表6－5滑轮或卷筒的h值注:l 采用不旋转钢丝绳时，应按机构工作级别取高一档的数值。

2 对于流动式起重机，可不考虑工作级别，取h1＝16，h2=18。

吊装用钢丝绳使用规定

吊装用钢丝绳使用规定

吊装用钢丝绳使用安全规定
第一条使用钢丝绳吊装物料时，必须遵守起重“十不吊”原则、《起重工安全作业标准》和《司索工安全作业标准》。

第二条钢丝绳的选用必须与吊物重量匹配,即吊物重量不得超过钢丝绳载重能力。

第三条使用钢丝绳前必须认真检查，凡绳股断裂或一个捻距断丝数超过6根的钢丝绳不得使用。

钢丝绳有明显的磨损、腐蚀、变形及由于热或电弧造成的损坏的钢丝绳也不允许使用。

第四条钢丝绳使用时，要防止打结和扭曲、挤压。

钢丝绳不得与物体的棱角直接接触，应在棱角处加衬垫。

第五条编织的钢丝绳扣时，编结长度应大于钢丝绳直径的15倍，且不得小于300mm.
第六条两根钢丝绳扣不得相互直接套挂连接使用，必须加与载荷规格相符的D型卸扣.
第七条钢线绳端部用绳卡固定连接时，绳卡压板应在钢丝绳主要受力的一边,绳卡间距应不小于钢丝绳直径的6倍，18mm以下钢丝绳绳卡的数量不少于3个,两根钢丝绳用绳卡搭接时，绳卡数量应增加50％.
第八条切断钢丝绳时应采取防止绳股散开的措施,不得使用气割和电焊方式切断钢丝绳。

第九条钢丝绳使用后必须挂放在钢丝绳支架上。

钢丝绳
严禁与任何带电体和炽热物体或火焰接触.
安全环保科
二〇一四年四月十一日。

起重机钢丝绳使用注意事项(四篇)

起重机钢丝绳使用注意事项(四篇)

起重机钢丝绳使用注意事项(1)限制或消除钢丝绳的弹性振动。

在机构设计时，设计人员通常会将钢丝绳作为一个刚性体，而实际上钢丝绳是一个弹性体。

在设备加速、减速或紧急制动时，钢丝绳会储存或释放一部分能量，从而引起提升设备的剧烈振动。

为了提高钢丝绳的使用寿命，改善整体机构的工作性能，应尽量限制或消除钢丝绳的弹性振动，减少钢丝绳的动张力。

只有选用最佳的启动和停止曲线，才可有效地限制设备在加速或减速时的弹性振动，减少对钢丝绳的损坏，增加提升设备运行的可靠性及舒适性。

(2)要防止钢丝绳在第一次安装时出现扭转或弯曲、在卷筒上排列不均等现象。

(3)要避免发生以下情况：钢丝绳末端固定措施不当；钢丝绳与楔连接处，主受力绳方向不正确；用压板连接处绳头太短，且没有捆扎，螺栓太紧或太松等；螺扣连接处，螺扣数量少、间距不合理或选型与钢丝绳不匹配。

(4)改向滑轮槽底部的槽径、包角和槽壁等磨损量应符合规定，否则会引起钢丝绳相应的弯曲应力和挤压力的增大。

(5)滑轮或卷扬滚筒的位置保持适当，否则会引起钢丝绳绕进或绕出滑轮和滚筒时偏角增大，也就是钢丝绳中心线和垂直于滑轮或滚筒轴心的平面夹角大于4。

(6)滑轮或卷扬滚筒的材料性能应满足规定的使用要求，否则会导致钢丝绳的挤压应力过大。

(7)要防止钢丝绳跳绳。

滑轮装置上如果没有设置防跳绳装置或防跳绳装置与滑轮之间的间隙过大，超过钢丝绳直径的20%或防跳绳装置刚度不能满足使用要求，钢丝绳会跳绳引起损伤。

起重机钢丝绳使用注意事项（二）起重机钢丝绳在工业生产中起着至关重要的作用。

它负责支撑和悬挂重物，承受巨大的张力和重力。

因此，我们必须遵守一系列的注意事项，以确保钢丝绳的安全和可靠使用。

下面是起重机钢丝绳使用的注意事项。

一、钢丝绳选择和安装1.选择合适的钢丝绳，根据起重机的使用环境、负荷以及工作条件来确定钢丝绳的直径和材质等参数。

要确保钢丝绳的强度和耐磨性能满足需求。

如果需要使用多股钢丝绳，应确保各股钢丝绳的构造和织法一致。
