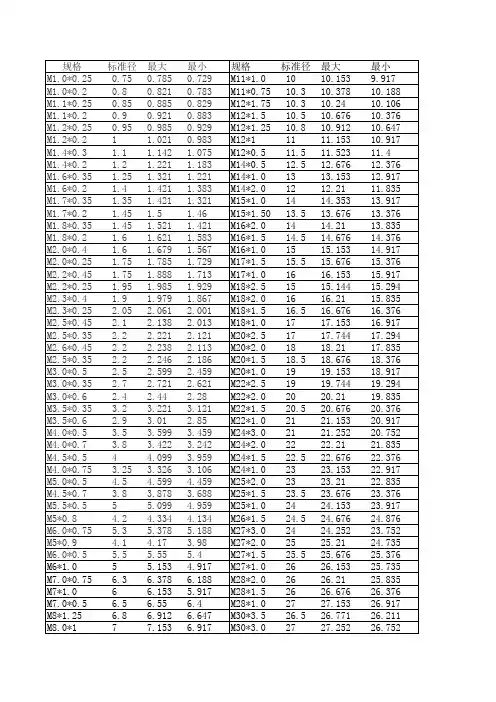

螺纹底孔对照表

规格 标准径 最大 最小规格 标准径 最大 最小M1.0*0.25 0.75 0.785 0.729M11*1.0 10 10.153 9.917M1.0*0.2 0.8 0.821 0.783M11*0.75 10.3 10.378 10.188M1.1*0.25 0.85 0.885 0.829M12*1.75 10.3 10.24 10.106M1.1*0.2 0.9 0.921 0.883M12*1.5 10.5 10.676 10.376M1.2*0.25 0.95 0.985 0.929M12*1.25 10.8 10.912 10.647M1.2*0.2 1 1.021 0.983M12*1 11 11.153 10.917M1.4*0.3 1.1 1.142 1.075M12*0.5 11.5 11.523 11.4M1.4*0.2 1.2 1.221 1.183M14*0.5 12.5 12.676 12.376M1.6*0.35 1.25 1.321 1.221M14*1.0 13 13.153 12.917M1.6*0.2 1.4 1.421 1.383M14*2.0 12 12.21 11.835M1.7*0.35 1.35 1.421 1.321M15*1.0 14 14.353 13.917M1.7*0.2 1.45 1.5 1.46M15*1.50 13.5 13.676 13.376M1.8*0.35 1.45 1.521 1.421M16*2.0 14 14.21 13.835M1.8*0.2 1.6 1.621 1.583M16*1.5 14.5 14.676 14.376M2.0*0.4 1.6 1.679 1.567M16*1.0 15 15.153 14.917M2.0*0.25 1.75 1.785 1.729M17*1.5 15.5 15.676 15.376M2.2*0.45 1.75 1.888 1.713M17*1.0 16 16.153 15.917M2.2*0.25 1.95 1.985 1.929M18*2.5 15 15.144 15.294M2.3*0.4 1.9 1.979 1.867M18*2.0 16 16.21 15.835M2.3*0.25 2.05 2.061 2.001M18*1.5 16.5 16.676 16.376M2.5*0.45 2.1 2.138 2.013M18*1.0 17 17.153 16.917M2.5*0.35 2.2 2.221 2.121M20*2.5 17 17.744 17.294M2.6*0.45 2.2 2.238 2.113M20*2.0 18 18.21 17.835M2.5*0.35 2.2 2.246 2.186M20*1.5 18.5 18.676 18.376M3.0*0.5 2.5 2.599 2.459M20*1.0 19 19.153 18.917M3.0*0.35 2.7 2.721 2.621M22*2.5 19 19.744 19.294M3.0*0.6 2.4 2.44 2.28M22*2.0 20 20.21 19.835M3.5*0.35 3.2 3.221 3.121M22*1.5 20.5 20.676 20.376M3.5*0.6 2.9 3.01 2.85M22*1.0 21 21.153 20.917M4.0*0.5 3.5 3.599 3.459M24*3.0 21 21.252 20.752M4.0*0.7 3.8 3.422 3.242M24*2.0 22 22.21 21.835M4.5*0.5 4 4.099 3.959M24*1.5 22.5 22.676 22.376M4.0*0.75 3.25 3.326 3.106M24*1.0 23 23.153 22.917M5.0*0.5 4.5 4.599 4.459M25*2.0 23 23.21 22.835M4.5*0.7 3.8 3.878 3.688M25*1.5 23.5 23.676 23.376M5.5*0.5 5 5.099 4.959M25*1.0 24 24.153 23.917M5*0.8 4.2 4.334 4.134M26*1.5 24.5 24.676 24.876M6.0*0.75 5.3 5.378 5.188M27*3.0 24 24.252 23.752M5*0.9 4.1 4.17 3.98M27*2.0 25 25.21 24.735M6.0*0.5 5.5 5.55 5.4M27*1.5 25.5 25.676 25.376M6*1.0 5 5.153 4.917M27*1.0 26 26.153 25.735M7.0*0.75 6.3 6.378 6.188M28*2.0 26 26.21 25.835M7*1.0 6 6.153 5.917M28*1.5 26 26.676 26.376M7.0*0.5 6.5 6.55 6.4M28*1.0 27 27.153 26.917M8*1.25 6.8 6.912 6.647M30*3.5 26.5 26.771 26.211M8.0*1 7 7.153 6.917M30*3.0 27 27.252 26.752M9*1.25 7.8 7.912 7.647M30*2.0 28 28.21 27.835M8.0*0.75 7.3 7.378 7.188M30*1.0 28 28.676 28.376M8.0*0.5 7.5 7.52 7.4M32*2.0 30 29.153 28.917M9.0*1 8 8.153 7.917M32*1.5 30 30.21 29.835M9.0*0.75 8.3 8.378 8.188M33*3.0 30 30.676 30.376M10*1.5 8.5 8.676 8.376M33*2.0 31 30.252 29.752M10*1.25 8.8 8.912 8.647M33*1.5 31.5 31.21 30.835M10*1.0 9 9.153 8.917M35*1.5 33.5 33.676 31.376M10*0.75 9.3 9.378 9.188M36*3.0 33 33.252 32.752M10*0.5 9.5 9.52 9.4M36*2.0 34 34.21 33.835M11*1.5 9.5 9.676 9.376M36*1.5 34 34.676 34.376

螺纹规格及攻丝底孔对照表

螺纹规格 钻头直径

Φ1.25

M2 X0.4 Φ1.6

Φ2.05

M3 X0.5 Φ2.5

Φ2.9

M4 X0.7 Φ3.3

M5 X0.8 Φ4.2

M6 X1 Φ5

M8 X1.25 Φ6.8

M8 X1 Φ7

M10 X1.5 Φ8.5

M10 X1.25 Φ8.8

M12 X1.75 Φ10.2

M12 X1.50 Φ10.5

M12 X1.25 Φ10.8

M14 X2 Φ12

M14 X1.5 Φ12.5

M16 X2 Φ14

M16 X1.5 Φ14.5

M18 X2.5 Φ15.5

M18 X1.5 Φ16.5

M20 X2.5 Φ17.5 M20 X1.5 Φ18.5

M22 X2.5 Φ19.5

M22 X1.5 Φ20.5

M24 X3 Φ21

M24 X2 Φ22

M27 X3 Φ24

M27 X2 Φ25

M30 X3.5 Φ26.5

M33 X3.5 Φ29.3

M36 X4 Φ31.8

M39 X4 Φ34.8

M42 X4.5 Φ37.3

螺纹底孔直径

公制粗牙螺纹

螺纹代号 钻头直径

HSS 硬质合金

M2×0.4 1.6 1.65

M3×0.5 2.5 2.55

M4×0.7 3.3 3.4

M5×0.8 4.2 4.3

M6×1.0 5.0 5.1

M8×1.25 6.8 6.9

M10×1.5 8.5 8.7

M12×1.75 10.3 10.5

M14×2.0 12.0 12.2

M16×2.0 14.0 14.2

M18×2.5 15.5 15.7

M20×2.5 17.5 17.7

M24×3.0 21.0 …… M30×3.5 26.5 ……

M36×4.0 32.0 ……

M42×4.5 37.5 ……

M45×4.5 40.5 ……

M48×5.0 43.0 ……

细牙螺纹

1.0牙距1.5牙距2.0牙距

公称尺寸公称尺寸公称尺寸中国（旧）中国（新）日本中国（旧）中国（新）

M21.6M87M1210.5M2018ZG1/8″Rc1/8″PT1/8″8.4G1/8″8.6Z1/8″NPT1/8″8.4

M2.52M109M1412.5M2220ZG1/4″Rc1/4″PT1/4″11G1/4″11.7Z1/4″NPT1/4″11.1

M32.5M1211M1614.5M2422ZG3/8″Rc3/8″PT3/8″14.5G3/8″15.2Z3/8″NPT3/8″14.6

M43.3M1413M1816.5M2725ZG1/2″Rc1/2″PT1/2″18G1/2″18.8Z1/2″NPT1/2″18.1

M54.2M1615M2018.5M3028ZG3/4″Rc3/4″PT3/4″23.5G3/4″24.3Z3/4″NPT3/4″23.5

M65M1817M2220.5M3331ZG1″Rc1″PT1″29.5G1″30.5Z1″NPT1″29.4

M86.8M2019M2422.5M3634ZG1 1/4″Rc1 1/4″PT1 1/4″38G1 1/8″35.2Z1 1/4″NPT1 1/4″38.2

M108.5M2221M2725.5M4240ZG1 1/2″Rc1 1/2″PT1 1/2″44G1 1/4″39.2Z1 1/2″NPT1 1/2″44.3

M1210.2M2423M3028.5M4846ZG2″Rc2″PT2″56G1 1/2″45.1Z2″NPT2″56.3

M1412M2726M3331.5M5250ZG2 1/2″Rc2 1/2″PT2 1/2″72G1 3/4″51

M1614M3029M3634.5ZG3″Rc3″PT3″84G2″56.9

M1815.5M4240.5G2 1/4″62.95

M2017.5M4846.5G2 1/2″72.45

M2421G2 3/4″78.8

底孔一般是指用丝锥攻内螺纹之前所预制的孔的直径，一般指加工件的内置圆孔，最底或最上面的圆形孔洞，称之为底孔。推荐查阅螺纹攻丝底孔对照图：

螺纹规格 钻头直径

M1.6x0.35 1.25

M2x0.4 1.6

M2.5x0.45 2.05

M3x.05 2.5

M3.5x0.6 2.9

M4x0.7 3.3

M5x0.8 4.2

M6x1 5

M8x1.25 6.8

M8x1 7

M10x1.5 8.5

M10x1.25 8.8

M12x1.75 10.2

M12x1.50 10.5

M12x1.25 10.8

M14x2 12

M14x1.5 12.5

M16x2 14

M16x1.5 14.5

M18x2.5 15.5

M18x1.5 16.5

M20x2.5 17.5

M20x1.5 18.5

M22x2.5 19.5

M22x1.5 20.5

M24x3 21

M24x2 22

M27x3 24

M27x2 25

底孔不一定是钻出来的也可以是其他方法加工的如：冲·压铸等。若底孔直径与内螺纹直径一致材料扩张时就会卡住丝锥，这时丝锥容易折断；若过大，就会使攻出的螺纹牙型高度不够而形成废品。螺纹配合根据不同的国际标准，需要有相应的配合公差，可以查钳工手册。底孔如果是沉孔还需考虑攻丝排削影响！

丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。 底孔的直径可查手册或按下面的经验公式计算：

脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）

塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）

攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，

盲孔的深度可按下面的公式计算：

孔的深度=所需螺纹的深度+0.7d

公制螺纹的计算方法：

底径=大径-1.0825*螺距
