液压阀的选型及替换

  • 格式：docx
  • 大小：22.74 KB
  • 文档页数：8

液压阀的选型及替换

1、 液压阀的选型

首先要了解选用阀的最高工作压力及最大流量是否满足液压系统要求，然后根据压力和流量及其它辅助要求来确定阀的具体型号。

2、 液压阀的替换

阀名称 油研型号 力士乐型号 威格士型号

01电磁换向阀 DSG-01-3C2 4WE6E51 DG4V-3-2C

DSG-01-3C3 4WE6H51 DG4V-3-OC

DSG-01-3C4 4WE6J51 DG4V-3-6C

DSG-01-3C40 4WE6Q51 DG4V-3-33C

DSG-01-3C60 4WE6G51 DG4V-3-8C

DSG-01-3C9 4WE6M51 DG4V-3-7C

DSG-01-3C10 4WE6U51 DG4V-3-31C

DSG-01-3C12 4WE6L51 DG4V-3-3C

DSG-01-2B2 4WE6D51 DG4V-3-2A

DSG-01-2B3 4WE6C51 DG4V-3-OA

DSG-01-2B8 4WE6A51 DG4V-3-22A

DSG-01-2B2-L 4WE6Y51 DG4V-3-2A-LH

DSG-01-2B3-L

DG4V-3-OA-LH

DSG-01-2B8-L 4WE6B51 DG4V-3-22A-LH DSG-01-2D2 4WE6-D/OF DG4V-3-2N

阀名称 油研型号 力士乐型号 威格士型号

03电磁换向阀 DSG-03-3C2 4WE10E51 DG4V-5-2C

DSG-03-3C3 4WE10H51 DG4V-5-OC

DSG-03-3C4 4WE10J51 DG4V-5-6C

DSG-03-3C40 4WE10Q51 DG4V-5-33C

DSG-03-3C60 4WE10G51 DG4V-5-8C

DSG-03-3C9 4WE10M51 DG4V-5-7C

DSG-03-3C10 4WE10U51 DG4V-5-31C

DSG-03-3C12 4WE10L51 DG4V-5-3C

DSG-03-2B2 4WE10D51 DG4V-5-2A

DSG-03-2B3 4WE10C51 DG4V-5-OA

DSG-03-2B8 4WE10A51 DG4V-5-22A

DSG-03-2B2-L 4WE10Y51 DG4V-5-2A-LH

DSG-03-2B3-L

DG4V-5-OA-LH

DSG-03-2B8-L 4WE10B51 DG4V-5-22A-LH

DSG-03-2D2 4WE10-D/OF DG4V-5-2N

阀名称 油研型号 力士乐型号 威格士型号

04电液换向阀 DSHG-04-3C2 4WEH16E51 DG5V-7-2C DSHG-04-3C3 4WEH16H51 DG5V-7-OC

DSHG-04-3C4 4WEH16J51 DG5V-7-6C

DSHG-04-3C40 4WEH16Q51 DG5V-7-33C

DSHG-04-3C60 4WEH16G51 DG5V-7-8C

DSHG-04-3C9 4WEH16M51 DG5V-7-7C

DSHG-04-3C10 4WEH16U51 DG5V-7-31C

DSHG-04-3C12 4WEH16L51 DG5V-7-3C

DSHG-04-2B2 4WEH16D51 DG4V-5-2A

DSHG-04-2B3 4WEH16C51 DG5V-7-OA

DSHG-04-2B4 4WEH16JA51 DG5V-7-6A

DSHG-04-2B40 4WEH16QA51 DG5V-7-33A

DSHG-04-2N2 4WEH16D/O

DSHG-04-2N3 4WEH16C/O

DSHG-04-2B2-L 4WEH16Y51 DG5V-7-2A-LH

DSHG-04-2B3-L

DG5V-7-OA-LH

DSHG-04-2B4-L 4WEH16JB51 DG5V-7-6B-LH

DSHG-04-2B40-L 4 WEH16WB51 DG5V-7-33B-LH

阀名称 油研型号 力士乐型号 威格士型号

06电液换向阀 DSHG-06-3C2 4WEH25E51 DG5S-H8-2C DSHG-06-3C3 4WEH25H51 DG5S-H8-OC

DSHG-06-3C4 4WEH25J51 DG5S-H8-6C

DSHG-06-3C40 4WEH25Q51 DG5S-H8-33C

DSHG-06-3C60 4WEH25G51 DG5S-H8-8C

DSHG-06-3C9 4WEH25M51 DG5S-H8-7C

DSHG-06-3C10 4WEH25U51 DG5S-H8-31C

DSHG-06-3C12 4WEH25L51 DG5S-H8-3C

DSHG-06-2B2 4WEH25D51 DG5S-H8-2A

DSHG-06-2B3 4WEH25C51 DG5S-H8-OA

DSHG-06-2B4 4WEH25JA51 DG5S-H8-6A

DSHG-06-2B40 4WEH25QA51 DG5S-H8-33A

DSHG-06-2N2 4WEH25D/O

DSHG-06-2N2 4WEH25C/O

DSHG-06-2B2-L 4WEH25Y51 DG5S-H8-2A-LH

DSHG-06-2B3-L

DG5S-H8-OA-LH

DSHG-06-2B4-L 4WEH25JB51 DG5S-H8-6B-LH

DSHG-06-2B40-L 4 WEH25WB51 DG5S-H8-33B-LH

阀名称 油研型号 力士乐型号 威格士型号

01/03叠加式 MCP-01 Z1S6P DGMDC-3-PY 单向阀 MCT-01 Z1S6T DGMDC-3-TX

MCP-03 Z1S10P DGMDC-5-PY

MCA-03 Z1S10A

MCB-03 Z1S10B

MCT-03 Z1S10T DGMDC-5-T

01/03叠加式

液控单向阀 MPA-01 Z2S6A DGMPC-3-ABK

MPB-01 Z2S6B DGMPC-3-BAK

MPW-01 Z2S6 DGMPC-3-ABK-BAK

MPA-03 Z2S10A DGMPC-5-ABK

MPB-03 Z2S10B DGMPC-5-BAK

MPW-03 Z2S10 DGMPC-5-ABK-BAK

01/03叠加式

溢流阀 MBP-01 ZDB6VP DGMC-3-PT

MBA-01 ZDB6VA

MBB-03 ZDB6VB

MBP-03 ZDB10VP DGMC-5-PT

MBA-03 ZDB10VA DGMC2-5-AT

MBB-03 ZDB10VB DGMC2-5-BT

阀名称 油研型号 力士乐型号 威格士型号

01/03叠加式 MRP-01 ZDR6DP/YM DGMX-3-PP 减压阀 MRA-01 ZDR6DA/YM DGMX-3-PA

MRB-01 DGMX-3-PB

MRP-03 ZDR10DP/YM DGMX-5-PP

MRA-03 ZDR10DA/YM DGMX-5-PA

MRB-03 DGMX-5-PB

01/03叠加式

单向节流阀 MSA-01-X Z1FS6P

MSA-01-Y Z1FS6P

MSB-01-X Z1FS6P

MSB-01-Y Z1FS6P

MSW-01-X Z2FS6 DGMFN-3-Y-A-B

MSW-01-Y Z2FS6 DGMFN-3-Y-A-B

MSA-03-X Z1FS10P

MSA-03-Y Z1FS10P

MSB-03-X Z1FS10P

MSB-03-Y Z1FS10P

MSW-03-X Z2FS10 DGMFN-5-Y-A-B

MSW-03-Y Z2FS10 DGMFN-5-Y-A-B

阀名称 油研型号 力士乐型号 威格士型号

03/06/10 BG-03 DB10 CG2V-6 先导型溢流阀 BG-06 DB20 CG2V-8

BG-10 DB30 ECG-10

BSG-03 DBW10 CG5V-6

BSG-06 DBW20 CG5V-8

BSG-10 DBW30 ECG5-10

06/10叠卸荷

溢流阀 BUCG-06 EURG*-06

BUCG-10 EURG*-10

02/03流量

控制阀 F（C）G-02 2FRM10

F（C）G-03 2FRM16 F（C）G-03

03/06/10

减压阀 R（C）G-03 DR10 X（C）G-03

R（C）G-06 DR20 X（C）G-06

R（C）G-10 DR32 X（C）G-10

03/06/10

单向阀 C（R）G-03 C2G-805

C（R）G-06 C5G-815

C（R）G-10 C5G-825

阀名称 油研型号 力士乐型号 威格士型号

03/06/10

液控单向阀 CPG-03 SV10 4CG-03

CPG-06 SV20 4CG-06

CPG-10 SV30 4CG-10 CPG-03-E SL10 4CG1-03

CPG-06-E SL20 4CG1-06

CPG-10-E SL30 4CG1-10

合集下载

更换液压阀组作业流程

更换液压阀组作业流程

更换液压阀组作业流程

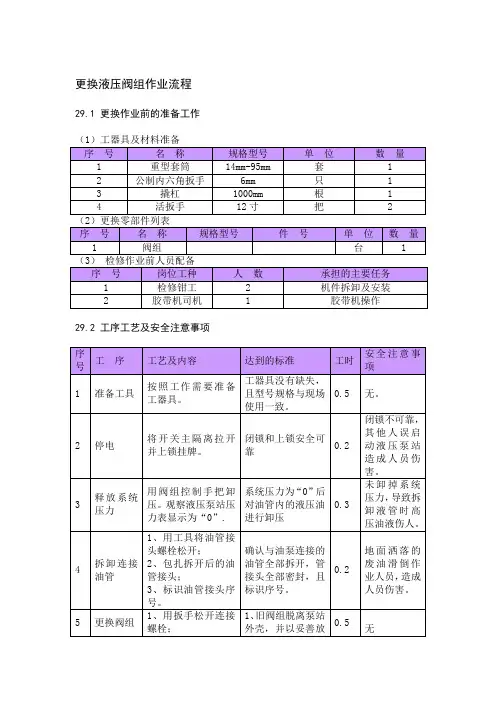

29.1 更换作业前的准备工作

（1）工器具及材料准备

序 号 名 称 规格型号 单 位 数 量

1 重型套筒 14mm-95mm 套 1

2 公制内六角扳手 6mm 只 1

3 撬杠 1000mm

根 1

4 活扳手 12寸 把 2

（2）更换零部件列表

序 号 名 称 规格型号 件 号 单 位

数 量

1 阀组 台 1

（3） 检修作业前人员配备

序 号 岗位工种 人 数 承担的主要任务

1 检修钳工 2 机件拆卸及安装

2 胶带机司机 1 胶带机操作

29.2 工序工艺及安全注意事项

序号 工 序 工艺及内容 达到的标准 工时 安全注意事项

1 准备工具 按照工作需要准备工器具。 工器具没有缺失，且型号规格与现场使用一致。 0.5 无。

2 停电 将开关主隔离拉开并上锁挂牌。 闭锁和上锁安全可靠 0.2 闭锁不可靠，其他人误启动液压泵站造成人员伤害。

3 释放系统压力 用阀组控制手把卸压。观察液压泵站压力表显示为“0”. 系统压力为“0”后对油管内的液压油进行卸压 0.3 未卸掉系统压力，导致拆卸液管时高压油液伤人。

4 拆卸连接油管 1、用工具将油管接头螺栓松开；

2、包扎拆开后的油管接头；

3、标识油管接头序号。 确认与油泵连接的油管全部拆开，管接头全部密封，且标识序号。 0.2 地面洒落的废油滑倒作业人员，造成人员伤害。

5 更换阀组 1、用扳手松开连接螺栓； 1、旧阀组脱离泵站外壳，并以妥善放0.5

无 2、将新阀组放在合适的位置并进行固定。 置；

2、新阀组固定要牢靠。

6 连接油管 1、检查油管管口是否有杂物；

2、按序号接上进、回油管。 1、油管接头处用棉纱擦拭干净，无任何杂物；

2、确认进油管、回油管连接正确。 0.3 油管接反，设备可能误动作，造成人员伤害。

7 清点工具 1、清点使用过的工具有无损坏；

2、清洗所有使用工具上的油渍。 1、确认工具无损坏或缺失，若有做好记录；

改变液压泵旋向的方法

改变液压泵旋向的方法

改变液压泵旋向的方法

液压泵是液压系统中的重要组成部分，用于提供液压能量。液压泵的旋向决定了液压系统的工作方向。在某些情况下，我们可能需要改变液压泵的旋向，以适应特定的工作要求。本文将介绍几种改变液压泵旋向的方法。

一、更换液压泵

更换液压泵是改变液压泵旋向的最直接的方法。液压泵有正转和反转两种类型，通过更换与原液压泵旋向相反的液压泵，可以实现液压系统的工作方向的改变。在选择新的液压泵时，需要考虑泵的流量、压力等参数与原有液压泵的匹配性，以确保系统正常工作。

二、改变液压泵的转向阀位置

液压泵的旋向由转向阀控制。转向阀的位置决定了液压泵的工作方向。通过改变转向阀的位置，可以改变液压泵的旋向。具体操作是将转向阀从原来的位置取下，再将其安装到与原位置相反的位置上。这样，液压泵的旋向就会发生改变。

三、调整液压泵的旋向阀参数

液压泵的旋向阀通常具有调节参数的功能，通过调整这些参数，可以改变液压泵的旋向。具体操作是根据液压泵的使用说明书，找到旋向阀的调节参数，然后使用相应的工具进行调整。调整参数时需要注意按照正确的顺序进行，避免出现错误。

四、改变液压泵的旋向阀内部连接方式

液压泵的旋向阀内部有多个连接口，通过改变这些连接口的连接方式，可以改变液压泵的旋向。具体操作是打开液压泵的旋向阀，调整连接口的连接方式，然后重新装配旋向阀。在操作过程中需要注意连接口的正确位置和方向，避免连接错误。

总结起来，改变液压泵旋向的方法主要包括更换液压泵、改变液压泵的转向阀位置、调整液压泵的旋向阀参数以及改变液压泵的旋向阀内部连接方式。在实际操作过程中，需要根据具体情况选择合适的方法，并注意操作的正确性和安全性。同时，为了确保液压系统的正常工作，改变液压泵旋向之前应进行充分的计划和准备工作，并在操作过程中遵循相关的安全规范和操作规程。

EH液压系统主要液压元件在线更换操作步骤及注意事项

EH液压系统主要液压元件在线更换操作步骤及注意事项

EH液压系统主要液压元件在线更换

操作步骤及注意事项

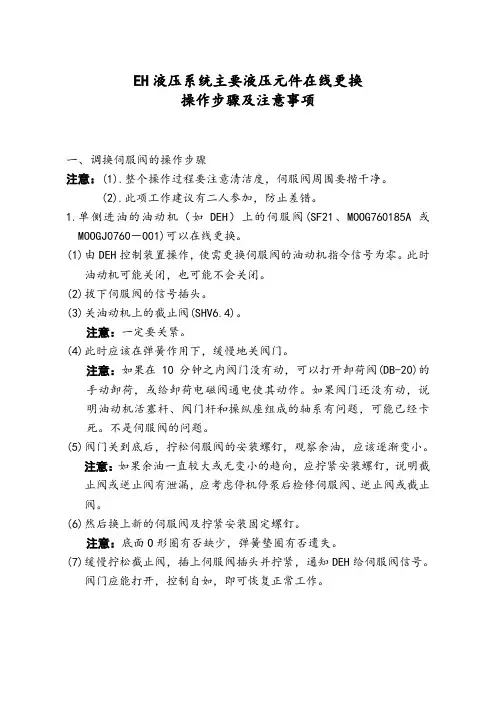

一、 调换伺服阀的操作步骤

注意：(1).整个操作过程要注意清洁度，伺服阀周围要揩干净。

(2).此项工作建议有二人参加，防止差错。

1. 单侧进油的油动机（如DEH）上的伺服阀(SF21、MOOG760185A或MOOGJ0760－001)可以在线更换。

(1) 由DEH控制装置操作，使需更换伺服阀的油动机指令信号为零。此时油动机可能关闭，也可能不会关闭。

(2) 拔下伺服阀的信号插头。

(3) 关油动机上的截止阀(SHV6.4)。

注意：一定要关紧。

(4) 此时应该在弹簧作用下，缓慢地关阀门。

注意：如果在10分钟之内阀门没有动，可以打开卸荷阀(DB-20)的手动卸荷，或给卸荷电磁阀通电使其动作。如果阀门还没有动，说明油动机活塞杆、阀门杆和操纵座组成的轴系有问题，可能已经卡死。不是伺服阀的问题。

(5) 阀门关到底后，拧松伺服阀的安装螺钉，观察余油，应该逐渐变小。注意：如果余油一直较大或无变小的趋向，应拧紧安装螺钉，说明截止阀或逆止阀有泄漏，应考虑停机停泵后检修伺服阀、逆止阀或截止阀。

(6) 然后换上新的伺服阀及拧紧安装固定螺钉。

注意：底面O形圈有否缺少，弹簧垫圈有否遗失。

(7) 缓慢拧松截止阀，插上伺服阀插头并拧紧，通知DEH给伺服阀信号。阀门应能打开，控制自如，即可恢复正常工作。 2

2. 双侧进油油动机（如MEH）如果伺服阀(SF21A、MOOG760185A1或MOOGJ0760－002)要更换，需停机换阀。

(1) 通知MEH，解除给伺服阀信号。

(2) 在蓄能器组件上，分别把三个截止阀拧紧，放开高压蓄能器的回油角式截止阀，把蓄能器内高压油全放掉。此时调节阀门不一定在关闭状态。

注意：关截止阀顺序为HP、DP和DV截止阀。

(3) 拔下伺服阀的信号插头。

(4) 拧松伺服阀的安装螺钉，观察余油应该逐渐变小。

注意：如果余油较大或是无变小趋势，应拧紧安装螺钉，说明截止阀或逆止阀有泄漏，应考虑停泵后检修伺服阀、逆止阀或截止阀。

换向阀的分类

换向阀的分类

换向阀的分类

换向阀是一种常见的液压元件，它可以控制液压系统中的油流方向，实现液压系统的正反转换。根据其结构和工作原理的不同，换向阀可以分为以下几类：

1. 手动换向阀：手动换向阀是一种最简单的换向阀，其操作方式为手动旋转或推拉式操作。手动换向阀通常用于小型液压系统中，例如手推车、搬运车等。

2. 机械式换向阀：机械式换向阀通过机械结构实现油路切换，其操作方式为机械传动或电磁驱动。机械式换向阀通常用于工程机械、农业机械等大型液压系统中。

3. 液控式换向阀：液控式换向阀通过油压信号控制油路切换，其操作方式为电磁驱动或比例电磁驱动。液控式换向阀通常用于高精度、高灵敏度的自动化设备中。

4. 比例式/伺服式换向阀：比例式/伺服式换向阀通过电气信号控制油路切换，其操作方式为电磁驱动或比例电磁驱动。比例式/伺服式换向阀通常用于需要高精度、高速度的液压系统中，例如数控机床、飞行模拟器等。

5. 阀块式换向阀：阀块式换向阀是一种多路换向阀，其结构为多个单向阀组成的一个整体，可以实现多个油路的切换。阀块式换向阀通常用于大型液压系统中，例如船舶、钢铁等行业。

总之，不同类型的换向阀有着不同的结构和工作原理，并且适用于不同规模和性质的液压系统。在选择和使用时应根据实际情况进行合理选择。
