1 作图专题之光学作图题
一、根据光的直线传播原理作图
【方法】标箭头时注意眼睛是不能发光的
1．⑴请作出图1中太阳下杆AB在地上形成的阴影，用“”表示
⑵请图2中在墙MN作出物体AB经小孔所成的像A/B/
⑶标出图3中眼睛经小孔所看到的范围。⑷标出图4中井底青蛙所看到的范围。
二、根据光的反射原理作图
【方法】先作法线，第一种是垂直镜面、第二种是入射光线与反射光线的夹角的角平分线。
2．完成下列光路图．
3．完成下列光路图．⑴如图9示，L1为入射光线，L2为反射光线，确定平面镜的位置．
⑵如图10，若太阳与水平方向成60°入射，要利用平面镜使太阳光沿竖直（即垂直水平面）照亮井底，请作图来确定平面镜位置，镜面与水平方向的夹角等于________．
⑶图11镜面相互垂直，请完成光路图。⑷图12潜望镜，请完成光路图。图12-1画镜子。
三、根据平面镜成像原理作图
【方法】⑴根据像与物到镜面距离相等找对称点（已知发光点找像点或已知像点找发光点）
⑵根据反射光线一定过像点确定入射点，然后连线
4．⑴画出图13物体AB在镜中的虚像A′B′；
⑵画出图14中“上”字在平面镜里的像．
⑶如图15所示，A′B′是AB在平面镜中所成的像，画出平面镜的位置．
⑷在图16中，S为一发光点，S/为S经平面镜成的像，请画出平面镜的位置，并作出S发出的光线SA经平面镜反射后的反射光线。
图5 450
图6 图7 图8
图13 图14 图15 图16 图1 图2 图3 图4
图12 图10 图11 图9 图12-1 2 5．⑴在图17中，画出发光点S过A点的反射光线和入射光线。拓展图17-1
⑵在图18中，只画了一条入射光线和另一条反射光线，请你画出发光点S和像点S；
⑶在图19中，只画了过s点的两条入射光线，请画出对应的两条发射光线.
⑷如图20所示，AB、CD是发光点S发出光线的两条反射光线，在图中画出发光点S和它在平面镜中的像S′．

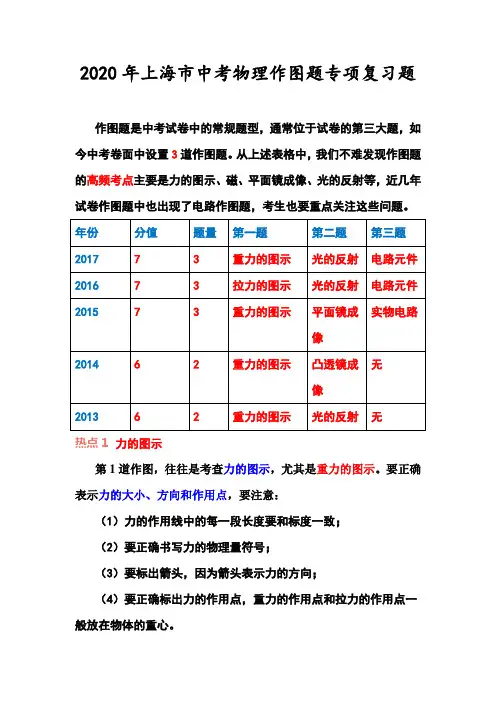

2020年上海市中考物理作图题专项复习题
作图题是中考试卷中的常规题型，通常位于试卷的第三大题，如今中考卷面中设置3道作图题。从上述表格中，我们不难发现作图题的高频考点主要是力的图示、磁、平面镜成像、光的反射等，近几年试卷作图题中也出现了电路作图题，考生也要重点关注这些问题。
年份 分值 题量 第一题 第二题 第三题
2017 7 3 重力的图示 光的反射 电路元件
2016 7 3 拉力的图示 光的反射 电路元件
2015 7 3 重力的图示 平面镜成像 实物电路
2014 6 2 重力的图示 凸透镜成像 无
2013 6 2 重力的图示 光的反射 无
热点1 力的图示
第1道作图，往往是考查力的图示，尤其是重力的图示。要正确表示力的大小、方向和作用点，要注意：
（1）力的作用线中的每一段长度要和标度一致；
（2）要正确书写力的物理量符号；
（3）要标出箭头，因为箭头表示力的方向；
（4）要正确标出力的作用点，重力的作用点和拉力的作用点一般放在物体的重心。 （2015年第1道作图题）重为6牛的物体静止在水平地面上，用力的图示法在图7中画出它受到的重力G。
（2017年第1道作图题）在图5中，小球受到的重力G为20N，用力的图示法画出重力G
热点2 磁
涉及到的考点主要是磁感线、右手螺旋定则、电流方向、通电螺线管等。要答好这类作图题，关键是要具备磁的基础知识，能理清通电螺线管的N、S极和小磁针的N、S极、电流方向、磁感线方向间的关系。
注意：
（1）通电螺线管对外相当于一个条形磁铁，磁感线从其N极出来，由S极进入。 （2）电流的方向是从电源正极通过导体流向电源负极。（3）通电螺线管的N、S极和小磁针的N、S极、电流方向、磁感线方向间的关系，可以通过右手螺旋定则来建立。
（2016年第3道作图题）根据图2中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
热点3 平面镜成像
·
·
·
F1 F2
A O A
图10
图11
图12 2020中考复习作图专项
中考导航：
1、作图题的考查难度不大，主要失分原因有：①画非“所问”，②作图欠规范。因此考生在解答作图题时，首先要理清题意，明确题目所要求画的对象（即画什么），然后再根据相关的物理概念和规律画出所求问题的直观图形，同时要准确和规范，避免失分。
2、注意事项：①用水笔和直尺作图。②实线、虚线要分清。③保留作图痕迹。④按一定顺序进行。⑤箭头、符号、字母等标志不能忘记或丢失。
作图练习：
1、物体AB放在平面镜前，在图1中画出AB的像A′B′。
2、在图2中画出合适的透镜．
3、画出图3的入射光线。
4、画出图4中折射光线的大致位置。
5、画出下图中的入射光线或折射光线
6、根据平面镜成像．．特点．．，在图7中画出入射光线AO的反射光线。
7、画出图8中，漂浮在水面上的物体受到的力的示意图。
8、画出图9中，紧贴在水底的物体受到的力的示意图。（提示：受三个力）
9、画出图10中，物体A的重力的示意图、物体A对支撑面压力的示意图。 10、如图11所示，O是杠杆的支点，画出Ｆ1、Ｆ2的力臂。
11、试在图11中画出汽车刹车踏板上动力Ｆ1的力臂L1和阻力Ｆ2的力臂L2。
12、图12中，杠杆处于平衡状态，在图中分别画出F1和F2的力臂L1和L2。
13、如图13所示，某人使用滑轮组提升重物，请你在答题卡上画出他使用滑轮组最省力的绕法。
14、图16中，已知通电螺线管中的电流方向，标出小磁针的N极．
15、图17中小磁针静止在通电螺线管旁，请你在图上标明：
(1)电源的正负极；
(2)通电螺线管的N、S极；
(3)磁感线的方向。
16、图20是伏安法测电阻的实验电路图，请先判断甲乙是什么电表，后根据电路图，以笔画线代替导线，将实物图连成实验电路．(电压表用0～15 V的量程 电流表用0～0.6
A的量程)
水 图9
图8 水 图1 图2

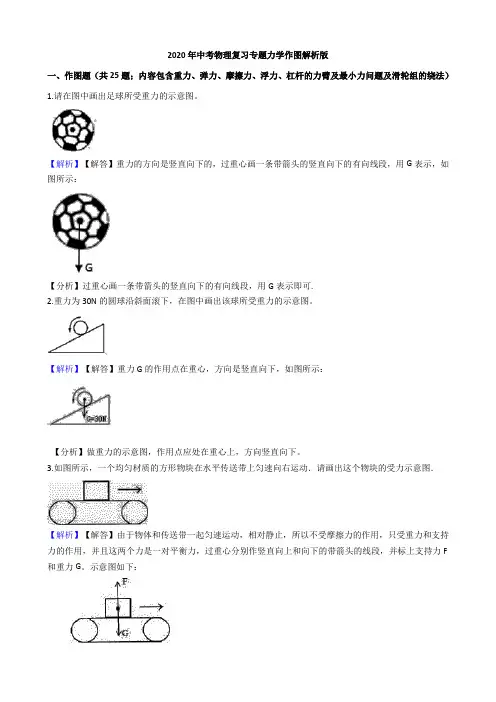

2020年中考物理复习专题力学作图解析版
一、作图题（共25题；内容包含重力、弹力、摩擦力、浮力、杠杆的力臂及最小力问题及滑轮组的绕法）
1.请在图中画出足球所受重力的示意图。
【解析】【解答】重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
【分析】过重心画一条带箭头的竖直向下的有向线段，用G表示即可.
2.重力为30N的圆球沿斜面滚下，在图中画出该球所受重力的示意图。
【解析】【解答】重力G的作用点在重心，方向是竖直向下，如图所示：
【分析】做重力的示意图，作用点应处在重心上，方向竖直向下。
3.如图所示，一个均匀材质的方形物块在水平传送带上匀速向右运动．请画出这个物块的受力示意图．
【解析】【解答】由于物体和传送带一起匀速运动，相对静止，所以不受摩擦力的作用，只受重力和支持力的作用，并且这两个力是一对平衡力，过重心分别作竖直向上和向下的带箭头的线段，并标上支持力F和重力G。示意图如下：
【分析】做重力的示意图，作用点应处在重心上，方向竖直向下。
4.在图中画出被拉长的弹簧对手指的弹力的示意图。
【解析】【解答】根据力的示意图的定义，将弹簧对手指弹力的方向、作用点表示出来即可。
【分析】首先对物体进行受力分析，看物体受几个力，再分析力的大小、方向和作用点，最后按照画图的要求画出各个力.
5.如图乙所示，在水平桌面上用手指压铅笔尖，铅笔在竖直位置处于静止状态。在图中画出铅笔所受弹力的示意图。
【解析】【解答】解：由图可知：铅笔受竖直向上的弹力和手对它竖直向下的弹力；如图所示：
。
【分析】常见的弹力方向是垂直接触面指向受力物体，如果接触面不是平面的话需要垂直曲面的切面；有些接触的物体它们之间有没有弹力需要我们根据平衡条件进行判断.
6.用力踢出的足球，在草地上运动，如图所示，请画出运动足球受到的弹力和摩擦力的示意图。
【解析】【解答】 解：在草地上向右滚动的足球受到三个力的作用：竖直向下的重力G、地面竖直向上的支持力N（弹力）、水平向左的摩擦力f，力的作用点画在重心上。
