梁柱配筋图完全解释23336

250 6 22 4/2
2 16 10-200(2)
A
KL4(3A)250*700
2 22 8-100/200(2)
（梁净长）1/3
(梁净长)1/4
（梁净长）1/3 (梁净长)1/4
6900 6 22 2/4
250 6 22 4/2
1800 150 150 6 22 4/2
2 20
250 6 22 4/2
4 20 150 450
5 22 325 325
KZ1 650*600 4 22 φ 10@100/200
层号 层高 标高 5 3.6 15.870
4 3.6 12.270
3 3.6 8.670
2 4.2 4.470
C
1 4.5 -0.03
-1 4.5 -4.53
-2 4.5 -9.03
基础底板 1.2
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
板的分类
• 单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱 暗梁
端柱 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。

注意事项
柱截面尺寸应满足建筑和 结构要求，同时也要考虑 施工可行性。
钢筋类型与规格
钢筋类型
包括热轧钢筋、冷轧钢筋 、预应力钢筋等。
钢筋规格
表示钢筋的直径、间距等 参数。
选择原则
根据柱子的承载要求、抗 震等级等因素来选择合适 的钢筋类型和规格。
钢筋的布置与数量
钢筋布置
表示钢筋在柱子中的位置和方向 。

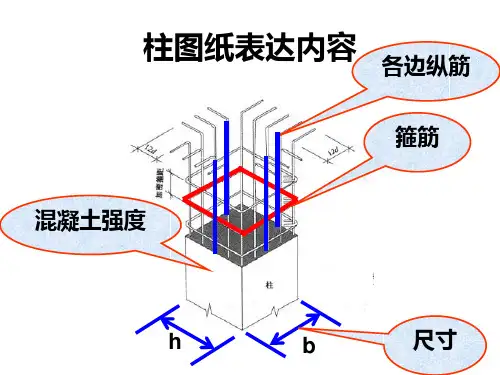

Part
03
柱配筋图的表示方法
文字标注法
总结词
直接、简单
详细描述
文字标注法是柱配筋图中最基本、最常用的表示方法。它通过文字直接标注出 柱子的尺寸、钢筋的规格和数量等信息，简单明了，易于理解。
表格表示法
总结词
规范、系统
详细描述
表格表示法是一种规范、系统的表示方法。它通过表格的形式，将柱子的尺寸、 钢筋的规格和数量等信息进行统一整理，使信息更加清晰、有条理，方便查阅和 比较。
采用合适的箍筋形式和数量，以 提高柱子的延性和抗震性能。
考虑施工可行性
在满足结构要求的前提下，尽量 考虑施工的可行性，降低施工难 度和成本。
改进措施
01
02
03
04
加强审查力度
对柱配筋图进行严格的审查， 确保各项指标均符合规范和设
计要求。
及时反馈问题
在审查过程中发现问题，及时 向相关人员进行反馈，并协商
钢筋数量
根据柱子的承载要求和抗震等级来 确定。
注意事项
钢筋的布置和数量应满足建筑和结 构要求，同时也要考虑施工可行性 。
钢筋的连接方式
连接方式
包括焊接、绑扎、机械连接等。
选择原则
根据施工条件、钢筋规格和施工 工艺来确定。

36
A型（一跑楼梯）
楼梯
B型（有低端平板一跑楼梯）
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
37
38
39
40
41
钢筋计算
42
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2： 箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
43
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
距为100非加密区为200，肢数为2； • 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四 根
一级、直径是10的腰筋； • （4 Φ 12）表示4根一级、直径是12的架立筋； • （-0.100）表示梁顶标高；
原位标注：
• 2Φ25+2Φ22表示该处钢筋总信息为2根直径是25的加上2 根直径是22的。
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排）
4 22（1跨下部钢筋_下排） 锚固长度
2 20（2跨下部钢筋）
3 20（3跨下部钢筋_上排）
锚固长度
4 20（3跨下部钢筋_下排） 锚固长度
梁下部钢筋
锚固长度
15
梁内钢筋说明
16
17
18
19
20
21
标注说明
上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间

3 20（3跨下部钢筋_上排） 4 20（3跨下部钢筋_下排）
锚固长度
锚固长度 锚固长度 梁下部钢筋
梁内钢筋说明
标注说明
上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间 距为100非加密区为200，肢数为2； • 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四 根 一级、直径是10的腰筋； • （4 Φ 12）表示4根一级、直径是12的架立筋； • （-0.100）表示梁顶标高；
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念

混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。

锚固：为了使钢筋不被拔出就必须有一定的埋入
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算 下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜 长+锚固值
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
墙身竖向钢筋
• 长度 –基础层，需要增加插筋。 –中间层＝层高+伸入上层的搭接 –顶层＝净高+锚固 • 根数＝墙净长-2*50 /间距+1（墙身竖向钢 筋从暗柱、端柱边50mm开始布置）
