梁柱配筋图完全解释

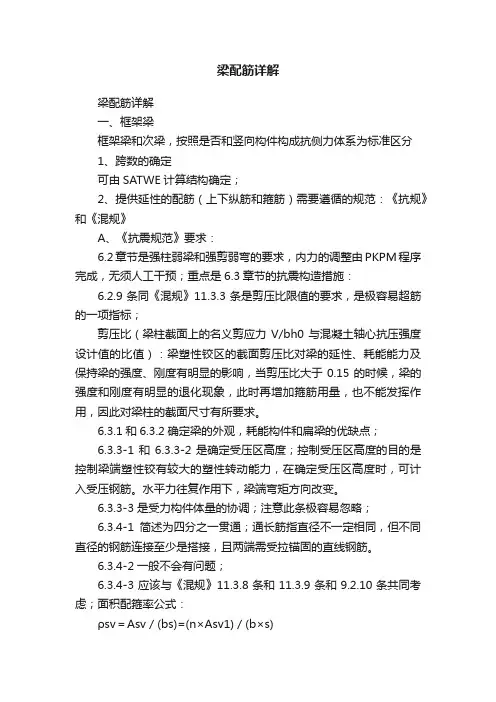

梁配筋详解梁配筋详解一、框架梁框架梁和次梁，按照是否和竖向构件构成抗侧力体系为标准区分1、跨数的确定可由SATWE计算结构确定；2、提供延性的配筋（上下纵筋和箍筋）需要遵循的规范：《抗规》和《混规》A、《抗震规范》要求：6.2章节是强柱弱梁和强剪弱弯的要求，内力的调整由PKPM程序完成，无须人工干预；重点是6.3章节的抗震构造措施：6.2.9条同《混规》11.3.3条是剪压比限值的要求，是极容易超筋的一项指标；剪压比（梁柱截面上的名义剪应力V/bh0与混凝土轴心抗压强度设计值的比值）：梁塑性铰区的截面剪压比对梁的延性、耗能能力及保持梁的强度、刚度有明显的影响，当剪压比大于0.15的时候，梁的强度和刚度有明显的退化现象，此时再增加箍筋用量，也不能发挥作用，因此对梁柱的截面尺寸有所要求。

6.3.1和6.3.2确定梁的外观，耗能构件和扁梁的优缺点；6.3.3-1和6.3.3-2是确定受压区高度；控制受压区高度的目的是控制梁端塑性铰有较大的塑性转动能力，在确定受压区高度时，可计入受压钢筋。

水平力往复作用下，梁端弯矩方向改变。

6.3.3-3是受力构件体量的协调；注意此条极容易忽略；6.3.4-1简述为四分之一贯通；通长筋指直径不一定相同，但不同直径的钢筋连接至少是搭接，且两端需受拉锚固的直线钢筋。

6.3.4-2一般不会有问题；6.3.4-3应该与《混规》11.3.8条和11.3.9条和9.2.10条共同考虑；面积配箍率公式：ρsv＝Asv／(bs)=(n×Asv1)／(b×s)《混规》除11.3.9条外与《抗规》相同。

箍筋的配筋方法：配筋要点：1、计算要求；2、面积配箍率；3、肢距要求检验纵向钢筋配筋率有没有大于2%的，如有查看箍筋是否需要增大直径不提供延性的钢筋（腰筋、架立钢筋、腰筋拉结钢筋）仅满足《混规》要求即可二、次梁A、次梁的下部纵向钢筋详《混规》9.2.2条，记住12d的锚固长度要求；B、次梁的上部纵向钢筋详《混规》9.2.6条，必须牢记：1、虚拟铰接处的配筋面积为跨中的主受力钢筋的1/4；2、一般情况下上部贯通钢筋用架立钢筋（一般为直径12），仅在支座处另加受力钢筋；3、支座受力钢筋的0.35La的锚固要求；4、注意主梁的宽度和次梁的钢筋直径是有相互影响的；5、架立钢筋搭接150；C、腰筋：详《混规》9.2.13条，注意：1、hw的取值与h0的关系；2、分为G和N；G：单侧纵向构造钢筋的面积：0.1%x400x500=200mm^2；每侧配筋2$12=226mm^2;N：计算结果VT3-0.2为抗扭纵筋配置方法如下：VT Ast--Ast1VT ――剪扭配筋标志;Ast ――梁受扭纵筋面积Ast1――梁抗扭箍筋沿周边布置的单肢箍的面积抗扭钢筋的配置是将Ast按比例分配到梁上下左右，可按此比例：上下各15%,左右各35%；抗扭箍筋的验算：Ast1表示抗扭箍筋沿周边布置的单肢箍面积最小值，不必与Asv或者Asv0再相加，只要梁截面最外侧的箍筋单肢面积不小于此值即可。

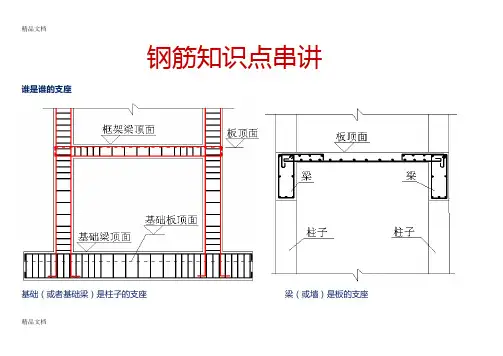

钢筋知识点串讲谁是谁的支座基础（或者基础梁）是柱子的支座梁（或墙）是板的支座精品文档柱子是梁的支座与梁平行的钢筋不进入梁内特点：支座内箍筋连续通过，基础板同理基础梁主筋（梁不外伸）上下贯通筋长度＝总外边长-保护层*2+（h-保护层*2）/2多余钢筋按右图处理下部非贯通筋长度（边跨）＝max（1/3 Lo，a）+（左支座-保护层）+（h-保护层*2）/2或15d（上部无连接时候）Lo取柱相邻两跨较大值。

a=1.2La+Hb+0.5Hc下部非贯通筋（中间跨）＝max（1/3 Lo左，1/3 Lo右）*2精品文档基础梁箍筋长度（梁不外伸）精品文档大箍筋长度＝[（h-保护层*2）+（b-保护层*2）]*2+1.9d*2+max(10d,75mm)*2+8d 间距j＝（b-保护层*2-D）/6小箍筋长度＝[（间距j*2+D）+（h-保护层*2）]*2+1.9d*2+max(10d,75mm)*2+8d 精品文档基础梁箍筋根数（梁不外伸）左边支座处加密箍筋根数＝（左支座宽-保护层）/加密间距+1 右边支座处加密箍筋根数＝（右支座宽－保护层）/加密间距+1 中间支座处加密箍筋根数＝支座宽/加密间距+1柱边加密箍筋根数＝（1.5梁高-50）/加密间距+1非加密箍筋根数＝（净跨-左右加密区）/非加密间距-1精品文档基础梁主筋（梁外伸）上部第一排贯通筋长度＝总外边长-保护层*2+12d*2上部第二排贯通筋长度＝边柱外边长-保护层*2+12d*2下部贯通筋长度＝总外边长-保护层*2+12d*2下部非贯通筋长度（边跨）＝max（1/3 Lo，a）+（L-保护层）Lo取柱相邻两跨较大值。

a=1.2La+Hb+0.5Hc下部非贯通筋（中间跨）＝max（1/3 Lo左，1/3 Lo右）*2 ※基础梁箍筋根数（梁外伸）精品文档左边支座处加密箍筋根数＝（L+1/2Hc-保护层）/加密间距+1 右边支座处加密箍筋根数＝（L+1/2Hc-保护层）/加密间距+1 中间支座处加密箍筋根数＝支座宽/加密间距+1柱边加密箍筋根数＝（1.5梁高-50）/加密间距+1非加密箍筋根数＝（净跨-左右加密区）/非加密间距-1柱子基础插筋长度精品文档基础插筋长度＝弯折长度a+竖直长度h1+非连接区Hn/3+搭接长度LlE※-1层柱子主筋长度纵筋长度＝-1层层高—1层非连接区Hn/3+1层非连接区Hn/3+搭接长度LlE如果出现多层地下室，只有基础层顶面和首层顶面是1/3净高其余均为（1/6净高、500、柱截面长边）取大值精品文档精品文档纵筋长度＝首层层高-首层非连接区Hn/3+max(Hn/6，hc，500)+搭接长度LlE中间层柱子主筋长度顶层中柱主筋长度纵筋长度＝中间层层高-当前层非连接区+（当前层+1）非连接区+搭接长度LlE 中柱纵筋长度＝顶层层高-顶层非连接区-梁高+（梁高-保护层）+12d 非连接区＝max（1/6Hn、500、Hc）非连接区＝max（1/6Hn、500、Hc）精品文档精品文档顶层边柱主筋长度精品文档1号纵筋长度＝顶层层高-顶层非连接区-梁高+1.5锚固长度（65％）2号纵筋长度＝顶层层高-顶层非连接区-梁高+锚固长度（梁高-保护层+柱宽-2*保护层+8d ） 4号纵筋长度＝顶层层高-顶层非连接区-梁高+锚固长度（梁高-保护层+12d ）顶层角柱主筋长度比角柱多一面1号筋精品文档比角柱多一面2号筋剩余的全是4号筋单箍筋长度计算基础箍筋根数计算※同时勾住主筋和箍筋精品文档4号箍筋长度＝（h-保护层*2+d*2+d*2）+1.9d*2+max（10d，75mm）*2 ※只勾住主筋4号箍筋长度＝（h-保护层*2+d*2）+1.9d*2+max（10d，75mm）*2-1层箍筋根数计算※按绑扎计算箍筋根数精品文档精品文档1层箍筋根数计算※按焊接计算根部根数＝（加密区长度-50）/加密间距+1 梁下根数＝加密区长度/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-1 精品文档中间层箍筋根数计算※按焊接计算根部根数＝（加密区长度-50）/加密间距+1 梁下根数＝加密区长度/加密间距+1精品文档精品文档梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-1顶层箍筋根数计算按焊接计算根部根数＝（加密区长度-50）/加密间距+1 梁下根数＝加密区长度/加密间距+1梁高范围根数＝梁高/加密间距-1非加密区根数＝非加密区长度/非加密间距精品文档变截面※c/hb≤1/6情况※c/hb＞1/6情况主筋计算同前上筋下插1.5LaE下筋上弯折如图精品文档精品文档纯剪力墙精品文档配筋平面图配筋立面加门配筋平面图配筋立面精品文档加洞口后钢筋构造加门窗精品文档配筋平面图精品文档加门窗加暗柱配筋立面配筋平面图精品文档暗柱剖面暗柱立面精品文档精品文档基础插筋长度计算※焊接时的基础插筋构造根数同垂直筋基础插筋长度＝弯折长度a+锚固竖直长度h1+搭接长度1.2LaE精品文档基础水平筋长度计算基础水平筋根数内侧长度＝墙外侧长度-保护层*2+弯折长度*2 根数＝（基础高度-基础保护层）/间距-1精品文档外侧长度＝墙外侧长度-保护层*2基础拉筋长度计算基础拉接筋根数计算精品文档长度＝墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2 根数＝（墙中线线长度/间距+1）*排数-1层钢筋计算精品文档9号筋外侧长度＝6300-15*29号筋内侧长度＝6300-15*2+15*12*29号筋内外侧根数＝（窗上到层顶高度-保护层）÷间距+1 精品文档8号筋外侧＝6300-600-1800-15*2+15*128号筋内侧＝6300-600-1800-15*2+15*12*28号筋内外侧根数＝（8号筋布筋范围-保护层）/间距5号筋外侧＝2150+150-15*2+15*125号筋内侧＝2150+150-15*2+15*12*25号筋内外侧根数＝5号筋布筋范围/间距6号筋外侧＝1800+600+400-15*2+15*126号筋内侧＝1800+600+400-15*2+15*12*26号筋内外侧根数＝（6号筋布筋范围-s/2-保护层）/间距+1 1号筋非顶层长度＝层高+搭接长度1号筋根数＝（门到右外皮-保护层-暗柱宽-s/2）/间距+11号筋顶层长度＝层高-板厚+锚固长度1号筋根数＝（门到右外皮- s/2 -暗柱宽-s/2）/间距+1精品文档每层拉筋长度计算暗柱长度＝墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2 暗柱插筋长度计算方法同墙插筋根数＝（墙总面积-门洞面积-窗洞面积-暗柱占墙面积- 暗柱插筋根数按图示连梁面积）/（间距*间距）暗柱层垂直筋长度计算方法同墙，根数按图示暗柱层箍筋长度计算方法同柱，根数按图示精品文档暗柱层箍筋根数＝根数＝（层高-50）/间距+1 中间层连梁边支座纵筋长度＝洞口宽+锚固+（支座宽-保护层+弯折15d）精品文档中间支座纵筋长度＝洞口宽+锚固*2）箍筋计算方法同柱箍筋根数＝根数＝（洞口宽-50*2）/间距+1增加暗梁精品文档精品文档顶层连梁 暗梁纵筋长度＝墙中心线长-暗柱宽-门洞宽-窗洞宽+锚固*2 纵筋计算方法同中间层 根数按图示 箍筋长度计算方法同柱 暗梁箍筋长度同前根数＝（洞口宽-50*2）/间距+1+（左锚入墙内长度-100）/150+1+（右锚入墙内长度-100）/150+1 梁上部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数上部边支座负筋（第一排）=1/3净跨长+左支座锚固上部边支座负筋（第二排）=1/4净跨长+左支座锚固上部中间支座负筋（第一排）=1/3净跨长（取大值）*2+支座宽精品文档上部中间支座负筋（第二排）=1/4净跨长（取大值）*2+支座宽架立筋长度＝净跨-两边负筋净长+150*2构造腰筋＝净跨+15d*2+弯勾*2抗纽腰筋＝净跨+锚固长度*2+弯勾*2拉接筋长度同前拉接筋根数一般按箍筋间距的2倍计算下部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数边跨下部筋长度=本身净跨+左锚固+右锚固中间跨下部筋长度=本身净跨+左锚固+右锚固箍筋长度计算同前箍筋根数计算一级抗震加密区根数＝（（2*梁高-50）/加密间距+1非＝（净跨长-左加密区-右加密区）/非加密间距-1总根数＝加密*2+非加密精品文档二-四级抗震加密区根数＝（（1.5*梁高-50）/加密间距+1非＝（净跨长-左加密区-右加密区）/非加密间距-1总根数＝加密*2+非加密屋面梁精品文档精品文档边支座上部钢筋锚入梁底板的平法标注板底筋长度钢筋长度＝净跨+伸进长度*2+6.25d*2精品文档精品文档伸进长度＝按上图计算板底筋根数精品文档底板钢筋根数＝布筋范围÷板筋间距＋1布筋范围＝净跨－50*2布筋范围＝净跨＋保护层×2＋左梁角筋1/2直径＋右梁角筋1/2直径－板筋间距精品文档板面筋长度负筋长度＝锚入长度＋板内净尺寸＋弯折长度锚固长度La+弯勾按标注计算板厚-保护层*2 （板厚-保护层）精品文档板面筋根数面筋钢筋根数＝布筋范围÷板筋间距＋1布筋范围＝净跨－50*2布筋范围＝净跨＋保护层×2＋左梁角筋1/2直径＋右梁角筋1/2直径－板筋间距精品文档板分布筋长1、分布筋长度＝轴线（净跨）长度－负筋标注长度×2+参差长度×2+弯勾×22、分布筋长度＝轴线长度精品文档。
