【CN110002875A】一种利用钽改性铌酸钠锆酸钙基反铁电陶瓷储能的方法【专利】

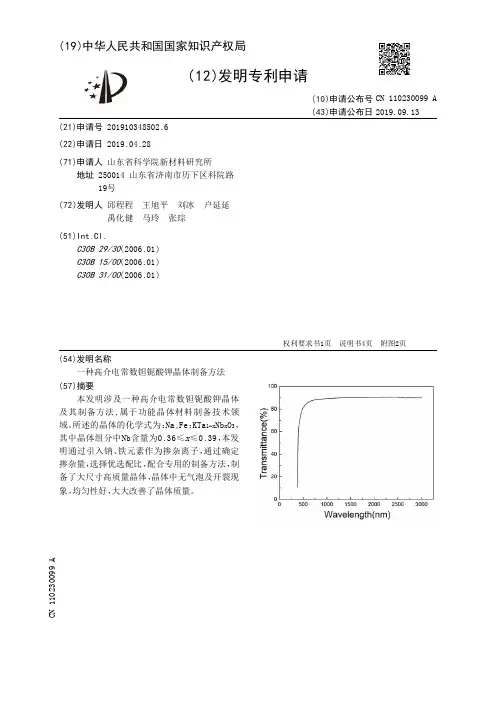

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号 (43)申请公布日

(21)申请号 201910348502.6

(22)申请日 2019.04.28

(71)申请人 山东省科学院新材料研究所地址 250014 山东省济南市历下区科院路19号

(72)发明人 邱程程　王旭平　刘冰　户延延　禹化健　马玲　张琮　

(51)Int.Cl.C30B 29/30(2006.01)C30B 15/00(2006.01)C30B 31/00(2006.01)

(54)发明名称一种高介电常数钽铌酸钾晶体制备方法(57)摘要本发明涉及一种高介电常数钽铌酸钾晶体及其制备方法,属于功能晶体材料制备技术领域。所述的晶体的化学式为：Na,Fe：KTa1-xNbxO3，其中晶体组分中Nb含量为0.36≤x≤0.39，本发明通过引入钠、铁元素作为掺杂离子，通过确定掺杂量，选择优选配比，配合专用的制备方法，制备了大尺寸高质量晶体，晶体中无气泡及开裂现象，均匀性好，

大大改善了晶体质量。

权利要求书1页 说明书4页 附图2页CN 110230099 A2019.09.13

CN 110230099

A1.一种高介电常数钽铌酸钾晶体，其特征在于：所述的晶体的化学式为：Na,Fe：KTa1-

xNbxO3，其中晶体组分中Nb含量为0.36≤x≤0.39，居里点位于-241~90°C之间，在居里点以

上晶体为立方相，m3m点群；居里点以下变为四方相，4mm点群；所述Na+的掺杂浓度为2.2-

2.8at%，所述的Fe3+掺杂浓度为3.1-3.7at%，所述的Na+/Fe3+掺杂浓度比0.59-0.90。

2.一种制备权利要求1所述的钽铌酸钾晶体的方法，其特征在于：所述的钽铌酸钾晶体

的制备方法，以高纯 K2CO3、Nb2O5、Ta2O5 为原料，以高纯 Na2O 和 Fe2O3为掺杂离子，采用

提拉法生长，生长装置为感应加热提拉式单晶炉，晶体生长步骤如下 ：

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号 (43)申请公布日

(21)申请号 201910350357.5

(22)申请日 2019.04.28

(71)申请人 武汉理工大学地址 430070 湖北省武汉市洪山区珞狮路122号 申请人 潮州市潮安区皓强瓷业有限公司

(72)发明人 张宏泉　栗振宇　郑秋荣　邢杰强　文进　蔡燕珊　徐绍华　

(74)专利代理机构 武汉科皓知识产权代理事务所(特殊普通合伙) 42222代理人 石超群

(51)Int.Cl.C04B 33/13(2006.01)C04B 33/16(2006.01)

(54)发明名称一种利用普通日用陶瓷坯料制备的强化瓷及其制备方法(57)摘要本发明涉及日用陶瓷制备技术领域，具体涉及一种利用普通日用陶瓷坯料制备的强化瓷及其制备方法，由以下质量百分比的原料制备：日用陶瓷坯料85％-90％，滑石3％-10％，三氟化铝1％-3％，二氧化钛0-1％，五氧化二钒0-1％，氧化镧0-1％，外加以上原料总质量5‰-8‰的水玻璃。本发明的强化瓷以普通日用陶瓷坯料为主要原料，外加少量增强剂，所加入的滑石可与泥料中的氧化铝和二氧化硅生成堇青石，有效降低瓷坯的热膨胀系数；五氧化二钒或氧化镧可促进三氟化铝分解、并与泥料中的二氧化硅活化反应，形成针状或晶须状二次莫来石或与二氧化钛高温形成耐热震性的钛酸铝晶体，从而有效提高瓷

坯的力学性能和热稳定性能。

权利要求书1页 说明书5页CN 110028303 A2019.07.19

CN 110028303

A1.一种利用普通日用陶瓷坯料制备的强化瓷，其特征在于，由以下质量百分比的原料

制备：日用陶瓷坯料85％-90％，滑石3％-10％，三氟化铝1％-3％，二氧化钛0-1％，五氧化

二钒0-1％和氧化镧0-1％，外加以上原料总质量5‰-8‰的水玻璃。

2.根据权利要求1所述的利用普通日用陶瓷坯料制备的强化瓷，其特征在于：所述日用

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号 (43)申请公布日

(21)申请号 201910126870.6

(22)申请日 2019.02.20

(71)申请人 谭九香地址 421500 湖南省衡阳市常宁市蓬塘乡排楼村雷家村民小组17号

(72)发明人 谭九香　

(51)Int.Cl.C04B 38/00(2006.01)C04B 38/06(2006.01)C04B 35/14(2006.01)C04B 35/622(2006.01)C04B 41/82(2006.01)C04B 41/87(2006.01)C04B 35/64(2006.01)

(54)发明名称一种陶瓷超滤膜的制备方法(57)摘要本发明公开了一种陶瓷超滤膜的制备方法，属于过滤技术领域。本发明通过锆英砂、柠檬酸、醋酸等原料混合球磨，使锆英砂中的重金属离子被柠檬酸络合形成柠檬酸盐，通过纳米纤维海绵中长纤维形成具有均匀孔隙，孔径分布较窄的陶瓷超滤膜；本发明中烧结过程中第一次升温后温度为400～450℃，这时液相为硅溶胶，非晶态二氧化硅具有很高的活性，在温度继续升高后随着饱和蒸汽压的变化，可以调节不均匀的孔隙，提高了陶瓷超滤膜的力学强度和致密度，在表面形成高活性的非晶态SiO2氧化层，在纳米纤维海绵和桃胶热解产生的氧负离子作用下，形成更多亲水的硅羟基，联通的长孔和亲水的硅羟基协同作用提高了陶瓷超滤膜的通量，具有广阔的应用前

景。

权利要求书2页 说明书6页CN 110002893 A2019.07.12

CN 110002893

A1.一种陶瓷超滤膜的制备方法，其特征在于具体制备步骤为：

（1）将干凝胶粉与质量分数为35%的硅溶胶混合得到吸水硅胶，将尺寸为60mm×60mm×

80mm的纳米纤维海绵浸入质量分数为15%的氢氧化钠溶液中，加热升温至40～45℃，水解40

～45min，取出后放入清水中搓洗，自然晾干后放入吸水硅胶中浸渍4～5h，取出放入碳化硅

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号 (43)申请公布日

(21)申请号 201910383717.1

(22)申请日 2019.05.08

(71)申请人 东北大学秦皇岛分校地址 066004 河北省秦皇岛市经济技术开发区泰山路143号

(72)发明人 王冠琦　王海旺　李元铭　吴正杰　马源　张煜垲　胡鹏程　魏新芳　

(74)专利代理机构 郑州豫开专利代理事务所(普通合伙) 41131代理人 张智伟

(51)Int.Cl.C01G 49/00(2006.01)B82Y 30/00(2011.01)

(54)发明名称一种纯相纳米晶铁酸铋的制备方法(57)摘要本发明属于铁酸铋的制备技术领域，公开一种纯相纳米晶铁酸铋的制备方法。本发明以氧化铁和氧化铋为原料，通过机械合金化法对上述原料进行高能球磨，得到非晶铁酸铋，再通过高温热处理的方法使非晶铁酸铋析出纯净的铁酸铋纳米晶结构。此方法所制备的铁酸铋为纯净的铁

酸铋纳米晶结构。

权利要求书1页 说明书3页 附图5页CN 110002506 A2019.07.12

CN 110002506

A1.一种纯相纳米晶铁酸铋的制备方法，其特征在于，步骤如下：

S1、通过机械合金化法制备非晶铁酸铋：

S1.1、以摩尔比计，按氧化铁∶氧化铋= 1∶（0.9~1）称取氧化铁和氧化铋，一起研磨得到

混合物；

S1.2、按照球料质量比为（10~30）∶1，将上述混合物放入行星球磨机中进行高能球磨，

主转盘转速设置在300~500 rpm之间，行星盘转速设置在600~800 rpm之间，控制球磨时间

≥25 h，得到非晶铁酸铋粉体；

S2、高温热处理：

在常压、空气气氛下，以3~10 ℃/min的升温速率，将步骤S1得到的非晶铁酸铋升温至

600 ℃，热处理时间≥20 min，即得纯相纳米晶铁酸铋。

2.如权利要求1所述的纯相纳米晶铁酸铋的制备方法，其特征在于：控制球磨时间在25
