电流和电路单元测试卷(含答案)

  • 格式：doc
  • 大小：480.50 KB
  • 文档页数：6

. 专业.专注 . . word完美格式 . 电流和电路单元测试卷

一、选择题（共12题，每题3分，共36分） ( )1、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间

的连接方法是： A.一定是串联； B.一定是并联 C.可以串联， 也可以是并联； D.电灯与插座应该串联， 彩电与电冰箱应该并联。 ( )2、使用电池的时候，不允许用导线直接把电源的两极连接起来，这是因为： A.这样连接电路中没有电流 B.这样连接有触电危险 C.这样连接会在导线中产生很大的电流，损坏电池 D.这样连接电路中电流太小，用电器无法工作 ( ) 3、关于导体和绝缘体的下列说法中，正确的是 A.导体善于导电是因为导体内有大量的电荷存在 B.绝缘体不善于导电，是因为绝缘体内没有电荷存在 C.导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电 D.有些绝缘体在一定的条件下可能变为导体 ( )4、如图所示的电路中，哪个电路是正确的

( ) 5、如图所示电路中，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是 A．I1 = I2 = I3 B．I1 > I2 = I3 C．I1 > I2 > I3 D．I1 > I3 > I2

( )6、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是

( )7、如图所示，电冰箱、洗衣机等家用电器都用三孔插座，其中有一孔接地线，这是为 A.节约电能 B.避免因家用电器漏电而发生触电事故

220V 220V 220V

220V

A B C D

光控 声控 声控 光控 光控 声控 光控 声控

地 . 专业.专注 .

. word完美格式 . C.确保家用电器能工作 D.延长家用电器的使用寿命 ( )8、甲、乙两同学在做实验时，把电流表的“+”和 “0．6”两个接线柱接在电路中，指针位于如下图所示的位置，下面记录中正确的是 A． 1.4 A B． 0.24 A C． 0.26 A D． 0.28 A ( )9、如下图所示的电路中，有可能造成电源和电流表都损坏的是

( )10、下列四组物体中，都属于绝缘体的一组是 A．碳棒、人体、大地 B．水银、铜丝、铁块 C．陶瓷、干木、塑料 C．大地、人体、陶瓷 ( ) 11、（多选）在如图所示的电路中，灯泡L1和L2完全相同，当S、S1、S2 都闭合时，电

流表的读数是0.54安，下面的说法中你认为正确的是 A.两个灯泡中的电流相同，都等于0.27安 B.无论断开S1或S2，电流表的读数都是0.54安

C.无论断开S1或S2，电流表的读数都是0.27安

D.电流表的读数是干路电流，大小是大于或等于L1、L2电流之和

( ) 12、（多选）下列说法中正确的是 A.电路中有一盏灯灯丝断了其他的灯也不亮了，这说明这些灯一定是串联的 B.串联电路中电流处处都相等 C.在并联电路中的两盏灯，通过每盏灯的电流不可能一样 D.并联电路里，干路中的电流等于各支路中的电流之和 二、填空题（每空1分，共23分） 13、一个完整的电路是由提供电能的_______、消耗电能的____________、控制电路通断的_______和

提供电的流动路径的__________四部分组成的。 14、在如下图所示的电路中，有三个开关S1、S2、S3 ，如果仅将开关S3闭合，S1、S2、断开，则

灯L1、L2 联。如果将开关S1、S2闭合，S3断开，则灯L1、L1

联。

15、电路中的电流是由电荷的_______________形成的，电流是有方向的，其方向就是从电源____________出发，经过开关和用电器，再回到电源的____________。 16、电流是表示________________的物理量，电流的单位是________，用符号______表示。 17、计算器中的电流很小，大约100μA，也就是_______A ；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于____________mA。 18、实验室里通常用____________来测量电路中的电流。测量时，电流表必须和被测的用电器

L1

A L2 S

2

L1 S1

S . 专业.专注 .

. word完美格式 . ________联在电路里，使电流从它的_________接线柱流进，从__________接线柱流出，并选择合适的___________，绝对不允许不经过_____________而直接将它连接在电源的两极上。 19、串联电路中各处的电流是___________的，并联电路干路的电流___________各并联支路的电流______________。 三、作图题（共3题，共13分） 20、在下边方框内画出手电筒的电路图。（3分）

21、按下边的电路图连接实物。（5分）

22、如图所示是家庭电路的一个局部，其中三孔插座准备接大功率用电器，并已接好保险丝；开关控制电灯。请将电路元件连入电路。（5分）

四、实验题（共3题，共19分） 23、（7分）如图所示电路中：

（1）若使L1、L2串联，则应闭合_________，断开________；

（2）若使L1、L2并联，则应闭合_________，断开________；

（3）如果只闭合S1而断开S2、S3，则灯_________亮； （4）同时闭合开关_________和_________是不允许的.

L1 L2

S1 S2 S3

火线 零线

开 关 保险丝 . 专业.专注 .

. word完美格式 . 24、（6分）某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的

指针偏转到如图所示的位置，于是他立即断开开关.则： （1）测量时产生这种现象的原因是__________________________ （2）该同学为了完成实验，下一步应该采取的措施是___________________________。 （3）改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图中画出指针的位置。

25、（6分）在“组成串联电路和并联电路”的实验中 （1）连接串联电路的过程中，下列几点要求中没有必要的是（ ） A.按照电路图连接电路的过程中，开关应该是断开的 B.每处接线都必须接牢 C.必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极 D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关 （2）在串联电路中开关的作用是____________________________________ （3）在并联电路中支路开关的作用是_________________________________。 五、综合题（共2题，共14分） 26、（9分）请根据你学过的知识和生活经验，写出你所知道的不同种类的电路元件的名称，每

个写出3种： ①电源：_____________________、_____________________、_______________________； ②用电器：__________________、____________________、_______________________； ③开关：_____________________、____________________、_____________________。 27、（5分）芳芳家里有一盏电灯不亮了，是停电了还是灯泡坏了？芳芳采用了以下两种办法进行判断，请你分析每一种办法的理由： （1）打开电视机可以正常观看电视节目，这说明：_____________________。 （2）取下灯泡用电池做电源连接电流表，观察电流表发现指针无偏转，这说明：____________________ ____________ 。 （3）如果让你来判断你的做法是：________________________________。

0 1 2 3 0

0.2 0.4

0.6 + 0.6 3 . 专业.专注 .

. word完美格式 . 电流和电路单元测试卷参考答案 一、选择题 1 2 3 4 5 6 7 8 9 10 11 12 B C D A D D B D A C AC ABD 二、填空题 13、电源，用电器，开关，导线。

14、串，并。 15、定向移动，正极，负极。 16、电流强弱，安，A。 17、10－4A，2×108。 18、电流表，串，正，负，量程，用电器。 19、相等，等于，之和。 三、作图题 20、见右图。 21、见下图。

22、见右图。 四、实验题 23、（1）S2S1， S3

（2）S1 S3，S2

（3）L2

（4）S2 S3

24、（1）量程选错。 （2）把量程改接3A的。 （3）见右图。 25、（1）C。 （2）控制整个电路的通断 （3）控制支路的通断

火线 零线

开 关 保险丝

0 1 2 3 0

0.2 0.4

0.6 + 0.6 3

合集下载

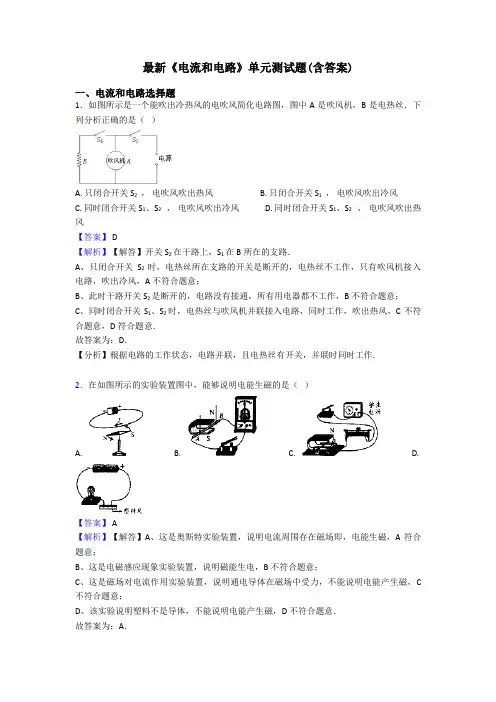

最新《电流和电路》单元测试题(含答案)

最新《电流和电路》单元测试题(含答案)

最新《电流和电路》单元测试题(含答案)一、电流和电路选择题1．如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝．下列分析正确的是（）A. 只闭合开关S2，电吹风吹出热风B. 只闭合开关S1，电吹风吹出冷风C. 同时闭合开关S1、S2，电吹风吹出冷风D. 同时闭合开关S1、S2，电吹风吹出热风【答案】 D【解析】【解答】开关S2在干路上，S1在B所在的支路．A、只闭合开关S2时，电热丝所在支路的开关是断开的，电热丝不工作，只有吹风机接入电路，吹出冷风，A不符合题意；B、此时干路开关S2是断开的，电路没有接通，所有用电器都不工作，B不符合题意；C、同时闭合开关S1、S2时，电热丝与吹风机并联接入电路，同时工作，吹出热风，C不符合题意，D符合题意．故答案为：D．【分析】根据电路的工作状态，电路并联，且电热丝有开关，并联时同时工作.2．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.3．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（）A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。

故答案为：C.【分析】电路中多个开关共同控制用电器时，各个开关和用电器是串联的。

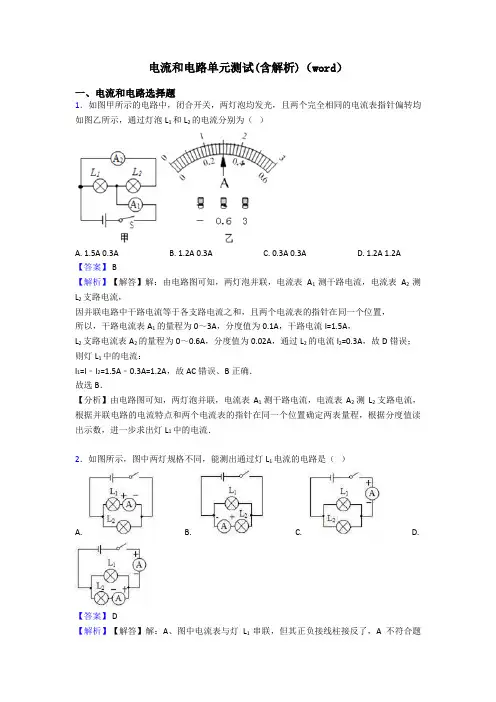

电流和电路单元测试(含解析)(word)

电流和电路单元测试(含解析)(word)

电流和电路单元测试(含解析)（word）一、电流和电路选择题1．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A. 1.5A 0.3AB. 1.2A 0.3AC. 0.3A 0.3AD. 1.2A 1.2A【答案】 B【解析】【解答】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0～3A，分度值为0.1A，干路电流I=1.5A，L2支路电流表A2的量程为0～0.6A，分度值为0.02A，通过L2的电流I2=0.3A，故D错误；则灯L1中的电流：I1=I﹣I2=1.5A﹣0.3A=1.2A，故AC错误、B正确．故选B．【分析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，根据并联电路的电流特点和两个电流表的指针在同一个位置确定两表量程，根据分度值读出示数，进一步求出灯L1中的电流．2．如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是（）A. B. C. D.【答案】 D【解析】【解答】解：A、图中电流表与灯L1串联，但其正负接线柱接反了，A不符合题意；B、图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，B不符合题意；C、图中电流表接在干路上，且电流正进负出，测量的是干路电流，C不符合题意。

D、图中电路为并联电路，两个电流表分别测出干路和支路电流，相减得出L1电流，D符合题意；故答案为：D。

【分析】利用电流表的使用方法及并联电路中的电流关系分析解答.3．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A. 整理器材，完成实验B. 换用不同规格灯泡，获取多组数据C. 分析数据，得出结论D. 换用电流表的量程，重新测量一次【答案】 B【解析】【解答】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，B符合题意，ACD不符合题意．故答案为：B．【分析】为了探究并联电路的电流规律，要通过多次测量才能得到普遍规律.4．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.5．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。

最新电流和电路单元测试题(含答案)(word)

最新电流和电路单元测试题(含答案)(word)

最新电流和电路单元测试题(含答案)（word）一、电流和电路选择题1．家用日光灯正常工作时的电流约为（）A. 0.2安B. 1.5安C. 10安D. 220安【答案】A【解析】【解答】解：家庭电路中的电压为220V，常用日光灯的电功率为40W，由P=UI可得：I= = ≈0.18A，接近0.2A，A符合题意．故答案为：A．【分析】灯泡的电流一般较小，不足1A.2．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。

用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。

下列描述错误的是（）A. 金属杆是导体B. 两金属箔片能够张开是因为带上了同种电荷C. 实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷D. 实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B【答案】 D【解析】【解答】A.金属棒可以导电，A不符合题意；B.验电器的金属箔张开角度是带了同种电荷，B不符合题意；C.金属杆和金属球接触时，A验电器上的电子有部分转移到B验电器上，B验电器带了和A 一样的电荷，C不符合题意；D.在金属杆金属球接触时，电子由A向B移动，电流的方向和负电荷的方向相反，电流从B向A，D符合题意。

故答案为：D.【分析】验电器利用同种电荷相排斥工作，电流的方向和负电荷的定向移动方向相反。

3．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．4．小明同学将用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中，下列判断正确的是（）A. 用丝绸摩擦玻璃棒时，有电子从丝绸转移到玻璃棒上B. 与金属球接触后，玻璃棒和金属球上带有同种电荷C. 玻璃桥和验电器都带正电荷，正电荷从玻璃棒转移到验电器上D. 金属箔张开是因为异种电荷相互排斥【答案】 B【解析】【解答】A.当丝绸和玻璃棒摩擦时，电子从玻璃棒转移到丝绸上，A不符合题意；B.当玻璃棒和金属球接触后，玻璃棒和金属球带相同的电荷，B符合题意；C.在玻璃棒和金属球接触时，电子从金属球转移到玻璃棒上，C不符合题意；D.金属箔张开角度，是因为同种电荷相排斥，D不符合题意。

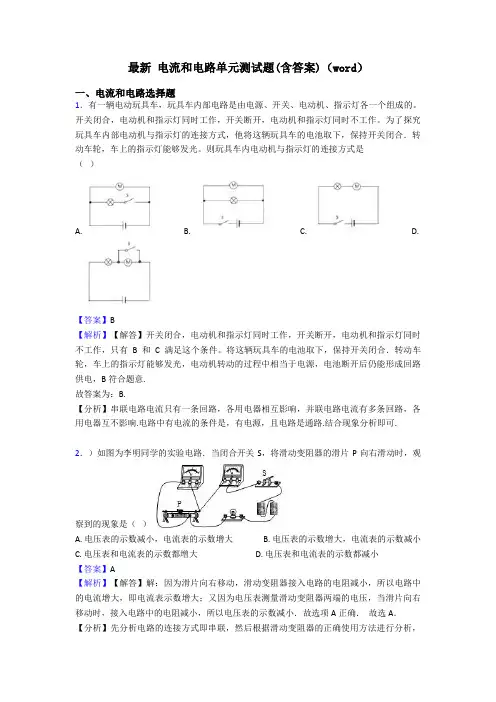

最新 电流和电路单元测试题(含答案)(word)
