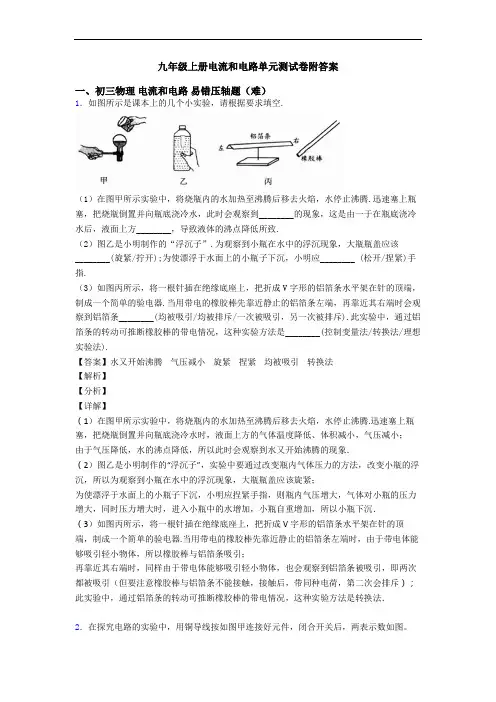

九年级物理上册电流和电路单元测试卷附答案

人教版九年级物理全一册《第十五章电流和电路》单元测试题-附答案■思维导图寻符号和单位:符号/，基本单位安（A）形成和方向：电荷的定向移动形成一电流，把正电荷定向移动的方向规定为电流的方向-----—电流工具:电流表-I--------电流表的使用方法测量串联电路中电流处处相等串并联电路的并联电路中，干路电流电流特点等于各支路电流之和」」电流和电路r-摩擦起电:用摩擦的方法使物体带电电现象卜-两种电荷:正电荷和负电荷L摩擦起电的实质:不是创造了电荷，而是使正、负电荷分开组成：电源、用电器、开关、导线电路--电路图:用符号表示电路连接的图-三种状态:通路、断路和短路1-种类-串联电路:用电器依次相连接入电路并联电路:用电器的两端分别连在一起练习题一、选择题1.如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管A端与橡胶棒相互吸引。

对吸管A端带电性质判断正确的是（）A.一定带正电B.可能带负电C.一定不带电D.可能带正电2.如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，当杯中水位到达挂扣时，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（）A.用电器B.导线C.电源D.开关3.如图所示是一个装有静电除尘纸的拖把，扫地时除尘纸与地板摩擦后，可以轻松地将附近的灰尘和头发清扫干净。

下列说法正确的是（）A.静电除尘纸和地面摩擦创造了电荷B.静电除尘纸和地面摩擦后与地面带有同种电荷C.静电除尘纸吸附灰尘利用了带电体可以吸引轻小物体D.静电除尘纸吸附灰尘利用了异种电荷相互吸引4.下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是（）5.如图所示，取两个相同的不带电的验电器A和B,用丝绸摩擦过的玻璃棒接触验电器A的金属球使之带电，再用带有绝缘手柄的金属棒把A和B的金属球连接起来，下列说法正确的是（）A.A中正电荷通过金属棒流向B,A金属箔的张角减小B.金属棒中瞬间电流方向从B流向A,B金属箔的张角减小C.如果金属棒不带绝缘柄，将会看到两个验电器的金属箔片都先闭合后张开D.用带有绝缘手柄的金属棒连接后，B的金属箔张开是因为同种电荷相互排斥6.为了驾驶安全，大部分电动车上都安装有转向灯装置。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．自动洗衣机上有三个触摸开关，当闭合总开关时，洗衣机处于待机状态，当闭合洗涤开关时，电动机带动滚筒工作：当洗涤结束后，闭合烘干开关自动进行烘干衣服。

下列电路图符合上述要求的是（）A．B．C．D．2．如图所示，用丝绸摩擦过的玻璃棒接触不带电的验电器金属球，金属箔张开，下列有关说法正确的是（）A．用丝绸摩擦过的玻璃棒创造了电荷B．玻璃棒和验电器都带负电荷C．电子从验电器转移到玻璃棒D．若用该玻璃棒靠近某轻质小球时互相吸引，该小球一定带负电3．如图甲所示，验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A．正电荷移动方向由A到BB．电流方向由B到AC．电流方向由A到BD．正电荷移动方向由B到A4．如图所示的电路中，若要使L1和L2两只灯泡组成并联电路，开关的断开与闭合情况是（）A．S1、S2断开，S3闭合B．S1、S3闭合，S2断开C．S1、S2、S3都闭合D．S1、S3闭合，S2断开5．如图所示的电路中，当开关S1，S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。

下列说法正确的是（）A．S1、S2闭合时，R1、R2并联B．S1，S2闭合时，通过电阻R1的电流为0.5AC．S1，S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.2A6．如图，验电器甲带负电，箔片张开一定的角度，乙不带电，用一根带绝缘柄的铜棒连接两验电器，则下列有关判断正确的是（）A．负电荷运动方向为甲→乙，乙箔片张角增大B．电流方向为甲→乙，甲箔片张角减小，乙箔片张角增大C．正电荷运动的方向为乙→甲，电流方向乙→甲D．甲箔片上带负电，所以铜棒中无电流7．小明同学按如图连接好电路，闭合开关后发现，两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时两灯泡仍不亮，于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来，根据以上现象可以推断出下列哪个结论是正确的（）A．甲灯泡断路B．乙灯泡断路C．乙灯泡短路D．甲灯泡短路8．用与丝绸摩擦过的玻璃棒，去靠近悬挂的轻质小球，发现小球被排斥，则小球（）A．一定带负电B．一定不带电C．一定带正电D．可能带正电，也可能带负电9．在“组成串联电路”的学生实验中，如图，当将开关闭合时，灯L1、L2均不亮。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（附含参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列关于电学知识说法正确的是（）A．将带电体接触验电器的金属小球，箔片张开，是因为同种电荷相互排斥B．与毛皮摩擦过的橡胶棒带正电、毛皮带负电C．通过摩擦使物体带上电，本质是创造了新的电荷D．铅笔芯和陶瓷都是绝缘体2．如图是加油站里常见的“静电释放器”（与大地相连），工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电。

下列说法中正确的是（）A．静电释放过程是电子在转移B．“除电”后人体就没有电荷了C．人体与衣服摩擦可创造出电荷D．静电释放器可以由陶瓷制成3．下列电路中，电流表测L2灯电流的是（）A． B． C． D．4．用丝绸摩擦过的玻璃棒接触验电器的金属球，如图所示，金属箔张开一定的角度，下列说法中错误的是（）A．金属箔带上了正电B．金属箔张开是因为同种电荷相互排斥C．金属箔上的电子全部转移到了玻璃棒上D．瞬时电流的方向从玻璃棒到金属箔5．如图是装有静电除尘纸的拖把，拖地时除尘纸与地板摩擦可以轻松将灰尘和头发清扫干净。

下列说法正确的是（）A．静电除尘纸和地面摩擦创造了电荷B．静电除尘纸与地板带上同种电荷C．静电除尘拖把的工作原理与验电器相同D．与地面摩擦后静电除尘纸带电，能吸引轻小物体6．为了驾驶安全，大部分电动车上都安装有转向灯装置。

当向左转向时，闭合开关S1，左转向灯亮；当向右转向时，闭合开关S2，右转向灯亮。

下列电路图中符合要求的是（）A． B． C． D．7．如图所示的电路，电源电压恒定不变，闭合开关S1、S2后，下列说法正确的是（）A．灯L1、L2串联B．电流表A1测灯L1的电流C．电流表A2测灯L2的电流D．电流表A1的示数比A2的示数大8．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（）A．0.44A、2.64A B．0.44A、2.2AC．0.76A、0.41A D．0.44A、1.76A二、填空题9．电脑屏幕上“粘”了一层灰尘，小明想到了一个除尘办法：用塑料尺在头发上快速摩擦了几下，靠近电脑屏幕，灰尘就被吸下来。

九年级上册物理电流和电路单元测试卷（含答案解析）一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。

若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。

若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。

本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。

它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。

【答案】220UL dv ()1022910m /V s ⨯⋅ 控制变量 小 b 200【解析】 【分析】 【详解】(1)[1]分析表中数据可知，1与2相比L 、U 、0v 均相同，而d 增大一倍，y 减小为原来的12，可知y 与d 成反比；同理，1与3相比，y 与2L 成正比；2与4相比，y 与U 成正比；将第2次实验电压U 增大至6倍，则y 增大至6倍，此时240V U =210.810m y -=⨯将此时的数据与第5次实验相比，y 与20v 成反比，综上所述可得220UL y k dv =[2]将表格中第3次数据（其他组数据也可）代入220UL y k dv =计算可得 ()1022910m /V s k =⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。

人教版九年级物理全一册《第十五章电流和电路》章节检测卷(附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．用电流表测量通过灯L1的电流，下列电路中正确的是（）A．B．C．D．2．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，如图所示，下列说法中正确的是（）A．橡胶棒在与毛皮摩擦的过程中创造了电荷B．在摩擦的过程中，毛皮上的电子转移到橡胶棒上C．验电器的工作原理是异种电荷相互排斥D．在橡胶棒与金属球接触的瞬间，金属杆中电流的方向从上往下3．为探究串联电路电流特点，小华设计了如图的电路。

下列关于实验的说法，正确的是A．最好选用型号相同、量程相同的三个电压表测量B．最好选用型号相同、量程相同的三个电流表测量C．L l和L2应为型号不同的灯泡，通过灯泡亮暗判断电流大小D．L l和L2应为型号相同的灯泡，通过灯泡亮暗判断电流大小4．在如图所示的电路中，当开关S闭合后，灯泡L1和灯泡L2均正常发光。

一段时间后，其中一盏灯突然熄灭，电流表和电压表的示数均不变，则故障的原因可能是（）A．灯泡L1的灯丝断开B．灯泡L2的灯丝断开C．灯泡L1短路D．灯泡L2短路5．下列有关电流的说法错误的是（）A．电荷的定向移动形成电流B．电路中有电源才可能有持续电流C．干电池内、外的电流都是从正极流向负极D．电流方向与正电荷定向移动的方向相同6．在电路中能起到控制电路通断作用的元件是（）A．干电池B．闸刀开关C．白炽灯D．铜导线7．如图开关由闭合到断开，电流表A1、A2的示数I1、I2的变化为（）A．I1变小，I2变大B．I1不变，I2变大C．I1变大，I2变小D．I1不变，I2变小8．某种家用照明灯的控制开关上有一个指示灯，熄灭后，由指示灯发出的微弱光能指示照明灯控制开关位置，当照明灯发光时，发现这个指示灯是不发光的，那么下列说法中正确的是（）A．照明灯与指示灯是并联的B．照明灯与指示灯是串联的C．控制开关与指示灯是并联的D．控制开关与指示灯是串联的9．在如图所示的电路中，电流表测量的是（）A．通过灯L1和灯L2的电流之和B．通过灯L1和灯L2的电流之差C．通过灯L1的电流D．通过灯L2的电流10．如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。

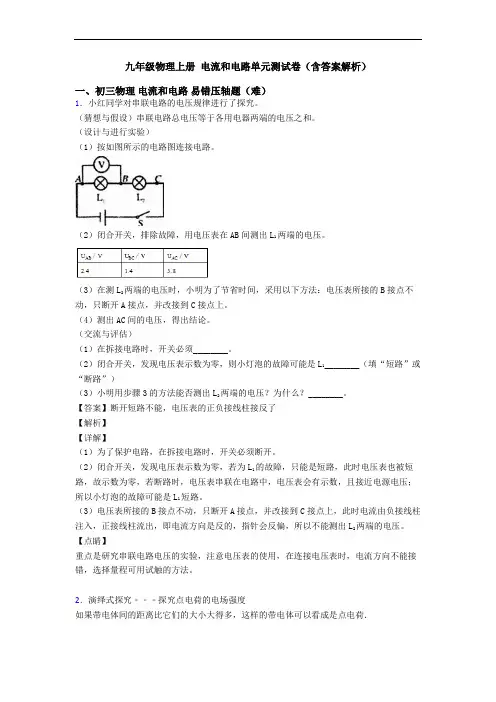

九年级物理上册电流和电路单元测试卷（含答案解析）一、初三物理电流和电路易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究。

（猜想与假设）串联电路总电压等于各用电器两端的电压之和。

（设计与进行实验）（1）按如图所示的电路图连接电路。

（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

（4）测出AC间的电压，得出结论。

（交流与评估）（1）在拆接电路时，开关必须________。

（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。

【答案】断开短路不能，电压表的正负接线柱接反了【解析】【详解】（1）为了保护电路，在拆接电路时，开关必须断开。

（2）闭合开关，发现电压表示数为零，若为L1的故障，只能是短路，此时电压表也被短路，故示数为零，若断路时，电压表串联在电路中，电压表会有示数，且接近电源电压；所以小灯泡的故障可能是L1短路。

（3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。

【点睛】重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。

2．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．【答案】（1）c；（2）；；；（3）证明过程如上所示【解析】试题分析：（1）作用力为F=k，k是常数，q1和r一定时，F与q2成正比，所以是一条过原点的直线，c符合题意；（2）根据题意，电场强度：E=；Q在A点对q的电场力：F=，所以点电荷Q在A点产生的电场强度：E A=/q=；（3）由题意知，AB在C点电场强度的大小相等，E A=E B=，且互相垂直，做出其合场强，如图所示：所以E=，即得证．【考点定位】电场强度；电荷间的相互作用3．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．在如图所示的各电路中，两个灯泡属于并联的是（）A．B．C．D．2．关于说法合理的是（）A．固体很难压缩是因为分子间存在引力B．随着科技的进步，热机效率有望达到100%C．带电物体接触验电器时，其金属箔片张开，是因为带上了同种电荷D．从滑梯上滑下来的过程中，机械能变小了，是因为有部分能量消失了3．用丝绸摩擦过的玻璃棒可以吸引轻小物体，是因为（）A．创造正电荷B．创造负电荷C．失去正电荷D．失去负电荷4．下列最符合实际的是A．0℃的冰的内能为0JB．现在考室内气温约41℃C．家庭节能灯中的电流约为2AD．课桌的高度约为80cm5．关于粒子和宇宙，下列认识中正确的是（）A．固体很难被压缩，说明分子间无空隙B．摩擦起电的实质是电子从一个物体转移到另一个物体C．物质是由大量分子组成的，分子是不可再分的最小粒子D．英国物理学家汤姆生发现了原子核，从而说明原子可再分6．如图所示，用餐巾纸摩擦一根可以绕支架自由转动的吸管，使它带上电，现用另一带电玻璃棒靠近吸管的一端，发现它们互相排斥，关于这一现象，下列说法正确的是（）A．吸管在摩擦中得到电子带正电B．吸管在摩擦中失去电子而带负电C．吸管和玻璃棒带同种电荷D．吸管和玻璃棒带异种电荷7．下列说法中正确的是（）A．热机的功率越大，效率越高B．利用斜面可以省力又省功C．静电复印，原理是利用异种电荷相互吸引D．与丝绸摩擦过的玻璃棒带正电，是因为丝绸的正电荷转移到玻璃棒上8．如图所示电路，下列说法正确的是A．L1、L2串联B．开关S只控制L2C．电流表测干路中电流D．电流表测L1的电流9．如图所示，6个悬挂着的轻质小球相互作用，a球带负电，则下列说法正确的是（）A．b球不一定带电B．c球不一定带电C．c球一定带负电D．d球不一定带电10．下列物品中，通常情况下属于导体的是（）A．不锈钢汤匙B．瓷盘C．竹筷D．食用油二、填空题11．原子由带正电的原子核和带负电的核外电子组成，电子在原子核的束缚下绕核做高速运动。

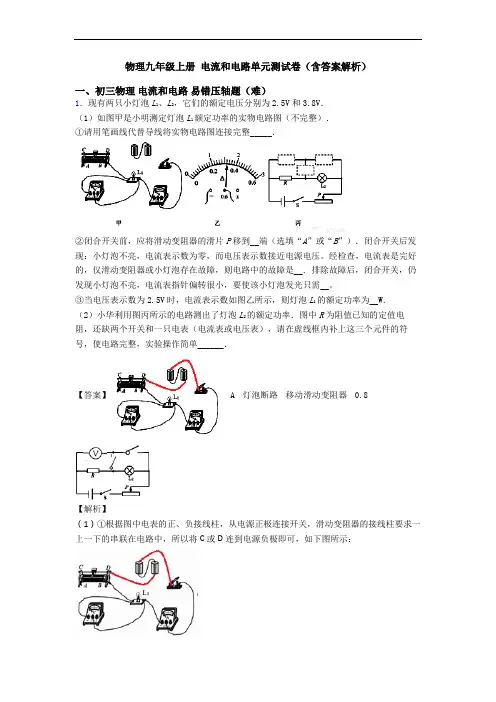

物理九年级上册电流和电路单元测试卷（含答案解析）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。

经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。

③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列关于电的说法中正确的是（）A．摩擦起电的实质是创造了电荷B．电荷的移动形成电流C．同种电荷相互排斥D．负电荷定向移动的方向就是电流的方向2．A是用丝绸摩擦过的玻璃棒，B、C是两个轻质泡沫小球，A、B、C三者之间相互作用时的场景如图所示。

由此可知（）A．小球B一定带负电B．小球C一定带负电C．小球C可能不带电D．小球B可能不带电3．如图所示是由一个小灯泡、一个LED（发光二极管）、水果电池、一个开关组成的电路。

闭合开关，小灯泡和LED都发光。

则对应的电路图为（）A．B．C．D．4．如图所示，用与丝绸摩擦过的玻璃棒去接触不带电的验电器A，可以看到A的金属箔张开。

再用带有绝缘手柄的金属棒把A和不带电的验电器B连接起来（）A．连接金属棒的一瞬间，B的金属箔张开是因为同种电荷相互排斥B．连接金属棒的一瞬间，金属杆中的电流方向是从B到AC．连接金属棒的一瞬间，正电荷从A流向BD．若把金属棒换成橡胶棒，连接的一瞬间，自由电子也能从B流向A5．“金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不能用手直接拿取，正确拿取的方法是：手持羽毛轻轻扫过纸垫，如图甲所示；再将羽毛靠近工作台上方的金箔，羽毛即可将金箔吸住，如图乙所示。

羽毛扫过纸垫的结果和吸住金箔的原因，分别是（）A．羽毛和纸垫摩擦，只有羽毛带电而纸垫不带电B．羽毛和纸垫带同种电荷C．羽毛因摩擦带电而吸引轻小物体D．羽毛和纸垫摩擦，创造了电荷6．如图所示的电路中，闭合开关时，下列说法正确的是（）A．灯 L1与灯 L2串联B．开关只能控制灯 L2C．电流表测灯 L1的电流D．电流方向：从电流表经 a 流向开关7．如图所示，用丝绸摩擦过的干燥玻璃棒a去接触原来不带电的验电器的金属球b时，金属球b也带上了电荷。

人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1.在物理实践活动中，“创新”实验小组的同学设计并组装了一个“感应数字时钟”。

这种时钟在闭合数显开关后屏幕上能显示当前时间，在光线暗(光敏开关闭合)时还会自动发光。

下列电路 中符合要求的是( )A B C D 2．现有A 、B 、C 三个轻质小球，已知A 带负电，A 和B 互相吸引，C 和A 互相排斥，则（ ）A ．B 一定不带电，C 带正电 B ．B 可能带正电，C 带正电 C ．B 一定带正电，C 带负电D ．B 可能不带电，C 带负电3．如图所示是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。

该手电筒的工作电路图是( )ABCD（第3题图）4.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L 1和L 2中的电流分别为（ ）A. 1.2A ， 0.24AB. 0.96A ，0.24AC. 0.98A ，0.22AD. 0.24A ，1.2A数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块5.如图所示四个电路图中，能正确测量通过L 1电流的电路是( )A.B.C. D.6．习题课上，老师让画出两个灯泡并联的电路，有四位同学画出的电路如图所示，请你判断他们画出的电路中错误的是（ ）A ．B ．C ．D ．7．如图所示电路，要使灯泡L 1和L 2组成串联电路，应该( )A ．只闭合S 1B ．只闭合S 2C ．同时闭合S 1和S 2D ．同时闭合S 2和S 38．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。

则下列判断正确的是( )A 2A 1SL 1L 21230.40.60.20甲 乙A.通过灯L 1的电流为1.5 AB.通过灯L 1的电流为0.3 AC.通过灯L 2的电流为1.2 AD.通过灯L 2的电流为0.3 A9.如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P 向左移动，下列说法正确的是（ ）A. 电流表示数变小B. 电压表示数变大C. 小灯泡变亮D. 滑动变阻器阻值变大10．在图中a 、b 、c 、d 四个圆圈中有三个相同的灯泡，一只电流表，闭合开关S 后，三个灯泡正常发光，电流表示数正常，则（ ）A ．a 、b 、c 为灯泡，d 为电流表B ．a 、b 、d 为灯炮，c 为电流表C ．a 、c 、d 为灯泡，b 为电流表D ．b 、c 、d 为灯泡，a 为电流表11．如图，比较的读数大小（ ）A ．I 1＞I 2＞I 3B ．I 1＜I 2＜I 3C ．I 1=I 2=I 3D ．I 2＜I 1＜I 312.（2024·道外区二模）妈妈最头痛的一件事是冬季做好的饭菜很快就凉了，小涵为妈妈准备了一块“暖菜宝”用于饭菜保温，如图所示。
