九年级电流和电路单元测试卷（解析版）
一、初三物理电流和电路易错压轴题（难）
1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．
（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．
①请用笔画线代替导线将实物电路图连接完整_____．
②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．
（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．
【答案】A灯泡断路移动滑动变阻器0.8
【解析】
（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：
②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；
③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；
由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；
（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：
①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；
②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；
③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).
【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
2．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．
（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．
【答案】越小不变无关
【解析】
【分析】
【详解】
(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．
【点睛】
根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．
3．在“用伏安法测电阻”的实验中：
（1）实验原理是_______________________。
（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）
（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R 0一个（电阻已知）、单刀开关两只、导线若干。测待测电阻R X 的值，请用给定的器材（可不用完）按下列要求完成实验：
①、在上右图的虚线框内画出你设计的电路图（____）
②、扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）
a___________________________________________________.
b___________________________________________________. ③、R X 的数学表达式为：R X =_________________（用所测量的物理量及相应的符号表示）。
【答案】U R I =
闭合S 1断开S 2，读出电流表A 的示数I 0 闭合
S 2断开S 1，读出电流表A 的示数I X 00x x x
R I R U I I =
= 【解析】
【详解】
第一空．在“用伏安法测电阻”的实验中，用到的实验原理是U R I
= ； 第二空．本题主要确定电流表的量程和滑动变阻器的接线柱：电源由2节干电池组成，电压为3V ，未知电阻大于5Ω，根据欧姆定律求出电流为3V =0.6A 5Ω
U I R == ，确定电流表的量程为0~0.6A 。滑动变阻器有四个接线柱，应遵循一上一下接入电路，如下图 ；
第三空． R 0与R x 并联，电流表在干路上，各支路上各有一个开关控制。首先闭合R x 支路开关，测电流I x ，断开R x 支路开关，再闭合R 0支路开关，测电流I 0如图：
；
第四空．闭合S 1断开S 2，读出电流表A 的示数I 0，则可得电源电压为00U I R = ； 第五空．闭合S 2断开S 1，读出电流表A 的示数I X ，则可得x x R U I =
； 第六空．由操作步骤a ，b 可得00x x x
R I R U I I ==。
4．为了验证并联电路的电流特点，小薇设计了如图丁所示的电路进行实验。
(1)在连接电路时，开关应处于__状态；
(2)小薇先将电流表接在1L 所在的支路，闭合开关后，观察到灯2L 发光，但灯1L 不发光，电流表的示数为零，电路可能存在的故障是：__；
(3)排除故障后，她测出了1L 、2L 支路和干路上的电流分别为1I 、2I 和I ，电流表示数如图甲、乙、丙所示，可读出：10.5I A =，2I =__A ，I =__A ；根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：__；（写出关系式即可）
(4)为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：__。
【答案】断开 1L 或电流表断路 0.52 1 12I I I =+ 用改变电源电压继续实验的方法进行验证
【解析】
【分析】
【详解】
(1)[1]为了保护电路，连接电路之前，开关应该是断开的。
(2)[2] 灯2L 发光，但灯1L 不发光，电流表的示数为零，说明1L 支路不可能短路，只能是断路，即电路可能存在的故障是1L 或电流表断路。
(3)[3][4][5]由图可知，乙电流表的量程为0~0.6A ，分度值为0.02A ，则20.52I A =；丙电流表的量程为0~3A ，分度值0.1A ，则1I A =；根据测量结果可知，在误差范围内12I I I =+。
(4) [6]为了验证结论的普遍性，改变电路中的电流还可以采用的方法是用改变电源电压继续实验的方法进行验证。
5．在探究并联电路电流规律的实验中
（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________，以正确选择电流表或电流表的量程。
（2）小方连接的部分电路如图所示，请你将电路连接完整_____________。 次数
L 1电流I 1/A L 2电流I 2/A 干路电流I /A 1 0.1 0.1 0.2
20.20.30.6
30.30.40.8
（3）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零。则电路故障可能是________。
（4）排除故障，进行实验,小方记录了如下数据。
分析以上实验数据，小方发现通过两条支路的电流总是相等。为了探究这个发现是否具有普遍性，可以________，再进行实验。
【答案】试触电流表A被短路将
L1（L2）换成另一个规格不同的灯泡
【解析】
【分析】
【详解】
(1)[1]不能估测被测电流情况下，可先用大量程进行试触。
(2)[2]电流从电流表的正接线柱流入，从负接线柱流出，电流表A1和灯泡L1相连，如图
(3)[3]闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数，这说明支路中没有故障，干路中出现了短路现象，电流表A示数为零，则故障是电流表A短路。
(4)[4]为了使实验结论更具科学性，普遍性，可以更换不同规格的灯泡进行实验。6．“探究串联电路特点”时小明选用两只规格相同的灯泡连接的电路如图甲所示．
（1）闭合开关S后，发现灯L1发光，L2不发光．同学们有以下几种猜想：①L2灯丝断了；②L2短路；③灯L2也工作，但L2中电流比L1中电流小．以上猜想中正确有 ______ （填序号）．
（2）为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把 ______ 接入，闭合开关前，发现其中一个电表指针如图乙所示，出现这种现象的原因是 ______ ．（3）在寻找“串联电路的电压关系”时，小明将电压表并联在L1两端，闭合开关，电压
表示数如图丙所示，为了使实验结果更准确，接下来他应该 ______ ．
（4）正确实验操作后，测得A、B、C三处的电流记IA、IB、IC，测得AB、BC、AC两点间的电压U AB、U BC、U AC．下列说法正确的是 ______
A．I A＞I B＞I C B．I A＜I B＜I C C．U AB=U BC=U AC D．U AC=U AB+U BC
（5）为了使结论更有普遍性，可采用的方法是： ______ ．
A、换用不同规格灯泡多次实验
B、改变电源电压多次实验．
【答案】②电流表电流表指针没有调零断开开关,电压表换用0?3V量程,然后再进行实验 D A
【解析】
【分析】
【详解】
(1)闭合开关S后,发现灯L1发光,L2不发光,说明电路中没有断路,L2不发光,说明是L2短路，
故选②；(2)为了探究“串联电路的电流关系”，应该把电流表接入电路；闭合开关前，发现其中一个电表指针如图乙所示，没有指在零刻度上，出现这种现象的原因是没调零；(3)闭合开关，电压表示数如图丙所示，示数较小，说明选择的量程偏大，为了使实验结果更准确，接下来他应该断开开关，选用小量程，即选用0?3V的量程；(4)串联电路中各处的电流都相等；串联电路两端的电压等于各部分电压之和，故D正确，故选D；(5)为了得出普遍结论，应该换用不同规格的灯泡、改变电源电压，重复操作，进行多次实验，故选A.【点睛】
（1）电路故障包括短路和断路，断路时用电器不能工作；短路时，被短路的用电器不工作，电路中有电流；（2）为了探究“串联电路的电流关系”，应该把电流表接入电路；开关闭合前，电流表应该调零；（3）根据电压表所示信息，可以确定选择量程过大了，接下来应该，断开开关，换用小量程；（4）串联电路中各处的电流都相等；串联电路两端的电压等于各部分电压之和；（5）为了得出普遍结论，应换用不同规格的实验器材进行多次测量．
7．甲为研究并联电路电流规律的实验电路图．
（1）若要测量干路电流，则电流表应串联在甲图中的_____（选填“A”、“B”或“C”）处．（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示．调整正确后闭合开关，发现指针又偏向图乙位置，其原因是_____．
（3）纠正（2）中错误后，测出A、B、C三处的电流值如表所示．由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．这个实验在设计方案上还存在的不足之处是：_____（写出一条）．
【答案】C 前者是电流表没有校零，后者是电流表“+”、“－”接线柱接反用同一规格的灯泡或只测量得到一组实验数据
【解析】
【分析】
【详解】
（1）电路为并联电路，若要测量干路电流，则电流表应串联在甲图中的干路中，其中AB 为两支路上的点，C为干路上的点，所以电流表应该接在C处；
（2）乙图中电流表的指针偏转在零刻度线的左侧，电路闭合开关前，电路中无电流，发现电流表指针位置如图乙所示，是因为电流表无校零．调整正确后闭合开关，发现指针又偏
向图乙位置，其原因是电流表“+”、“－”接线柱接反．
（3）并联电路电流规律结论得出：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．说明两条支路所用的用电器规格相同，应该换用不同规格的灯泡多测量几组数据，才能得出普遍的一般性规律．
8．在“探究串联电路电压的特点”活动中．
(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格________(填“相同”或“不同”)的小灯泡．
(2)在测L1两端电压时，闭合开关S，发现电压表示数为零，原因可能是__________(填出一种即可)．
(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？_________，理由是____________________________．(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：____________，改进方法是____________．
【答案】6 不同 L1被短路(或L2断路) 不能电压表正、负接线柱接反实验次数太少，结论不具有普遍性换用不同规格的小灯泡多次重复实验
【解析】
（1）由电路图可知，至少需要6根导线；为了避免实验的偶然性，使探究得出的结论具有普遍意义，实验中应选择规格不同的小灯泡；（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是：电压表断路或短路；（3）测L1两端的电压时，A与电压表的正接线柱相连．小芳将与A点相连的导线改接到C点，则会造成电流从电压表的负接线柱流入了，即电压表的正负接线柱接反了，故她不能测出L2两端电压；（4）本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出普遍规律，故应更换规格不同的灯泡进行多次实验．
点睛：（1）根据电路图判定导线的条数；为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）电压表断路或电压表短路电压表都没有示数；（3）电压表连接时电流从正接线柱流入；（4）只进行了一次实验就得出结论，不具有普遍性；为了使实验结论具有普遍性，应进行多次测量．
9．小余和小乐按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。
（1）在连接电路的过程中，开关应该_____
（2）在实验中，小余试触时电流表的指针偏转情况如图所示，根据你的分析，你认为原因可能是_____
（3）在实验过程中他们连接了如图所示的电路闭合开关后，观察到灯L2_____（选填“发光”或“不发光”）：通过分析电路连接情况，该电路存在的问题是：_____（写出一条即可）。
（4）请在如图上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。
（_____）
（5）他们连好电路后把电流表分别接入到电路中的A、B、C处，测出它们的电流，见下表：
实验次数A处的电流I A/A B处的电流I B/A C处的电流I C/A
10.100.120.22
他们下一步应该做的是_____。
A、整理器材，结束实验
B、改变电流表的量程或换电流表再测几次
C、换用不同规格的小灯泡，再测出几组电流值，这样做的目的是：_____。
通过对上面数据的分析，可以得出的结论是：_____。
【答案】断开电流表正负接线柱接反了不发光 A2、L2被短路
C 得出普遍性的规律并联电路中干路电流等于各支路电流之
和
【解析】
【详解】
（1）为保护电路，在连接电路的过程中，开关要断开；
（2）小余试触时电流表的指针偏转情况如图所示，即电流表指针偏向表盘左侧，说明电流表的正负接线柱接反了；
（3）灯L2与A2串联后与导线并联，故观察到灯L2不发光；即该电路存在的问题是：A2、L2被短路；
（4）L1、L2并联，电流表A1测干路电流，A1接在干路上，A2测灯L2的电流，A2与灯L2串联，开关控制所有用电器，开关接在干路上，注意电流从电流表正接线柱流入，从负接线柱流出，如下所示；
（5）为避免实验现象的偶然性，得出普遍性的结论，要换用不同规格的灯泡多次测量，所以，下一步应该做的是C；由实验数据可知，并联电路中干路电流等于各支路电流之和。
10．为了探究串联电路总电阻与各电阻之间的关系，小芳设计了如图所示的实验电路，其中是电阻箱，是定值电阻，用表示与串联的总电阻（即等效电阻）．用电流表测量串联电路中的电流，用电压表测量、两点间的电压．小芳通过实验记录的数据如下表所示．请根据表中的实验数据，归纳出总电阻跟电阻的关系式：__________．
【答案】R=10Ω+R1
【解析】
从表格中数据可以得出，总电阻R和R1阻值的差是一个定值，大小等于10Ω，因此总电阻R跟电阻R1的关系为 R=R1+10Ω．
电流和电路单元测试题 一、选择题 1、无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是 A．手机B．手电筒C．电视机D．电视机遥控器 2、以下电路图与右边的实物图一致的是（） 3、如图所示电路中，当开关S1、S2均闭合后，则（） A．L1、L2都能发光B．L1、L2都不能发光 C．Ll能发光，L2不能发光D．Ll不能发光，L2能发光 4、如图所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（） 5、以下电路图中，电流表连接正确的是（） A． C．D． B． 接线柱位置没有接错)，这样做的结果将是( ) A．指针摆动角度变小了B．指针反方向摆动 C．指针摆动的角度变大了，电流表可能被损坏D．指针不动 7、小张家的卫生间按如图所示的电路安装了照明灯和换 气扇，它们（） A．只能各自独立工作，而不能同时工作 B．只能同时工作，而不能各自独立工作 C．工作时通过的电流一定相等 D．工作时两端的电压一定相等 8．如图所示，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流强度，则电流表的M、N接线柱与电路中各接线点的连接关系为（） A．M接a、N接b B．M接d、N接c C．M接b、N接a D．M接c、N接d
9、小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯。只要四个车门中有一个没关闭（此时装在车门上的电路开关处于断开），指示灯就发光提醒。下面四个电路中，能体现该装置工作原理的是 10、如图L l和L2是两只完全相同的灯泡，当电流表A l的示数为04A时，电流表A2、A3的示数分别是( ) A．04A，04A B．08A，08A C．04A, 08A D．08A，04A 二、填空题 11、360μA＝__________mA＝_________A ; 12、生活中的物理：我们经常在加油站看到一条醒目的标语“严禁用塑料桶装运汽油”。这是因为桶内汽油会不断与桶壁摩擦，使塑料桶_________。 13、如左下图所示，将废灯泡的灯芯接入电路中时，电流表的指针并不偏转；当用酒精灯对灯芯的玻璃柱加热一段时间后，会发现电流表的指针_________，这表明绝缘体在一定条件下会变成_________。 14、如右上图所示，通过小灯泡的电流方向是_________，通过小灯泡的自由电子定向移 动的方向是_________。（选填“向左”或“向右”） 15、图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电 热丝。将插头插入插座，若只闭合开关Sl，电吹风吹出的是____风；若将开关Sl、S2都闭合， 电吹风吹出的是____风。（填“热”或“冷”） 16．如图所示电路中，当________闭合时，L1、L2并联；当_________闭合时，电路会发生短路，损坏电源。16、如左下图所示，甲图中的两个灯泡是_________（填“串联”或“并联”），用乙图中的水流可以类比该电路中的_________。 17、如 右上图所示， 是实验室中常用的一种仪表的示意图。 请写出你从图中得到的两条信息：
九年级上册电流和电路综合测试卷（word含答案） 一、初三物理电流和电路易错压轴题（难） 1．小红同学对串联电路的电压规律进行了探究。 （猜想与假设）串联电路总电压等于各用电器两端的电压之和。 （设计与进行实验） （1）按如图所示的电路图连接电路。 （2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。 （3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。 （4）测出AC间的电压，得出结论。 （交流与评估） （1）在拆接电路时，开关必须________。 （2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”） （3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。 【答案】断开短路不能，电压表的正负接线柱接反了 【解析】 【详解】 （1）为了保护电路，在拆接电路时，开关必须断开。 （2）闭合开关，发现电压表示数为零，若为L1的故障，只能是短路，此时电压表也被短路，故示数为零，若断路时，电压表串联在电路中，电压表会有示数，且接近电源电压；所以小灯泡的故障可能是L1短路。 （3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。【点睛】 重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。 2．演绎式探究﹣﹣﹣探究点电荷的电场强度 如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．

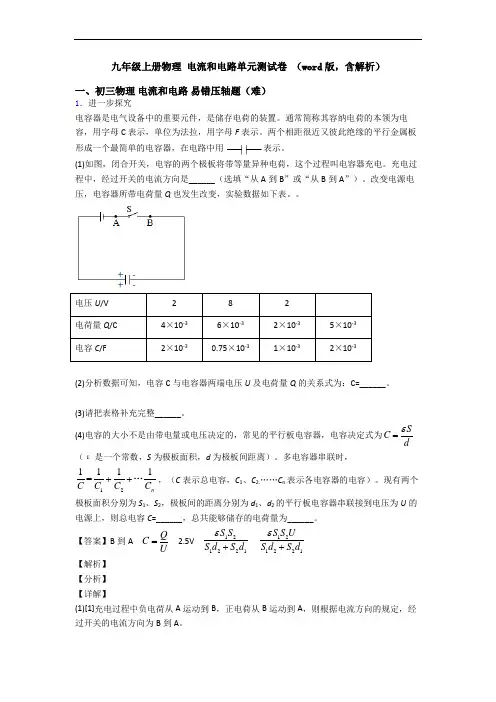

电流和电路单元测试卷（含答案解析） 一、初三物理电流和电路易错压轴题（难） 1．进一步探究 电容器是电气设备中的重要元件，是储存电荷的装置。通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。两个相距很近又彼此绝缘的平行金属板 形成一个最简单的电容器，在电路中用表示。 (1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。。 电压U/V282 电荷量Q/C4×10-36×10-32×10-35×10-3 电容C/F2×10-30.75×10-31×10-32×10-3 (2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。 (3)请把表格补充完整______。 (4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为 S C d ε = （ε是一个常数，S为极板面积，d为极板间距离）。多电容器串联时， 12 1111 = n C C C C ++…，（C表示总电容，C 1、C2.……C n表示各电容器的电容）。现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。 【答案】B到A Q C U = 2.5V 12 1221 S S S d S d ε + 12 1221 S S d d U S S ε + 【解析】 【分析】 【详解】 (1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
