电流和电路单元测试卷(解析版)

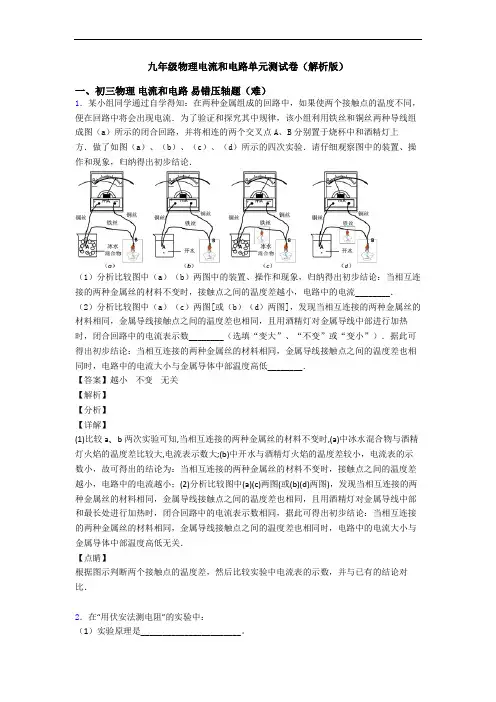

九年级物理电流和电路单元测试卷（解析版）一、初三物理电流和电路易错压轴题（难）1．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．2．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。

电流和电路单元测试(含解析)（word）一、电流和电路选择题1．如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝．下列分析正确的是（）A. 只闭合开关S2，电吹风吹出热风B. 只闭合开关S1，电吹风吹出冷风C. 同时闭合开关S1、S2，电吹风吹出冷风D. 同时闭合开关S1、S2，电吹风吹出热风【答案】 D【解析】【解答】开关S2在干路上，S1在B所在的支路．A、只闭合开关S2时，电热丝所在支路的开关是断开的，电热丝不工作，只有吹风机接入电路，吹出冷风，A不符合题意；B、此时干路开关S2是断开的，电路没有接通，所有用电器都不工作，B不符合题意；C、同时闭合开关S1、S2时，电热丝与吹风机并联接入电路，同时工作，吹出热风，C不符合题意，D符合题意．故答案为：D．【分析】根据电路的工作状态，电路并联，且电热丝有开关，并联时同时工作.2．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。

如果手刹处在拉爆状态，汽车也能运动，但时间长了会损坏刹车片，有一款汽车设计了一个提醒司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭，下列电路图符合上述设计要求的是（）A. B.C. D.【答案】 A【解析】【解答】根据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串联电路，A符合题意。

故答案为：A.【分析】串联电路的特点是各用电器互相影响。

3．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。

用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。

下列描述错误的是（）A. 金属杆是导体B. 两金属箔片能够张开是因为带上了同种电荷C. 实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷D. 实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B【答案】 D【解析】【解答】A.金属棒可以导电，A不符合题意；B.验电器的金属箔张开角度是带了同种电荷，B不符合题意；C.金属杆和金属球接触时，A验电器上的电子有部分转移到B验电器上，B验电器带了和A 一样的电荷，C不符合题意；D.在金属杆金属球接触时，电子由A向B移动，电流的方向和负电荷的方向相反，电流从B向A，D符合题意。

物理人教版（2024）9年级全一册《第15章电流和电路》单元测试（1）（时间：90分钟总分：100分）一、选择题（共14小题）1．小丽将被毛衣摩擦过的塑料牙刷靠近细小水流时，发现水流发生了弯曲，如图所示。

关于这一现象，下列说法正确的是（）A．牙刷和水流一定带同种电荷B．牙刷和水流一定带异种电荷C．牙刷和水流的分子间存在引力D．牙刷带电后能吸引细小水流2．下列四幅图均是与静电现象相关实际应用的例子，属于防止静电危害的是（）A．静电除尘B．静电植绒C．静电带放电D．静电喷涂3．干燥的冬天，穿在身上的化纤衣服容易吸附灰尘，这是因为（）A．冬天气温低B．化纤衣服摩擦带了电C．冬天灰尘多D．化纤衣服创造了电荷4．如图，将不带电的羽毛划过纸垫，带上正电的羽毛靠近金箔，轻质金箔即被吸起，则（）A．纸垫失去电子B．金箔一定带负电C．电子从羽毛转移到纸垫上D．正电荷从纸垫转移到羽毛上5．关于摩擦起电的说法中，正确的是（）A．只有固体和固体之间相互摩擦才能起电B．彼此相互摩擦而带电的两个物体一定带等量的异种电荷C．摩擦起电的过程中，既有正电荷的转移，又有负电荷的转移D．玻璃棒无论是与丝绸摩擦，还是与其它任何物体摩擦，一定都带正电6．博物馆里有些古书非常陈旧，直接翻动它容易使书页破损。

有人提出，通过给书带电，可使书逐页分开。

如图所示，现有以下四种方法，能使书逐页分开的是（）A．让书每页带上同种电荷B．让书每页带上异种电荷C．只能让书每页带上正电荷D．只让书封面和封底带异种电荷7．核酸检测采样时使用如图所示的植绒拭子，安全、无毒。

有一种植绒方式是：植绒机产生数万伏的高压静电，通过电子转移让喷头中的绒毛带上负电荷，然后在被植绒物体表面喷涂上胶粘剂，移动喷头靠近被植绒物体，绒毛在高压静电作用下从喷头中飞升到被植绒物体表面，呈垂直状植在涂有胶粘剂的物体表面。

上述植绒过程中蕴含了许多科学知识，下列描述合理的是（）A．被植绒物体表面一定是带正电荷B．喷头中的绒毛带上负电荷，是由于绒毛失去了电子C．绒毛呈垂直状植入，是因为绒毛带同种电荷，互相排斥D．绒毛受到被植绒物体吸引力，被植绒物体没有受到绒毛吸引力8．“百善孝为先”，孝敬老人是中华民族的传统美德！重阳节里，小明端热水、爸爸给奶奶泡脚、妈妈为奶奶梳头，组成了一幅温馨的画面。

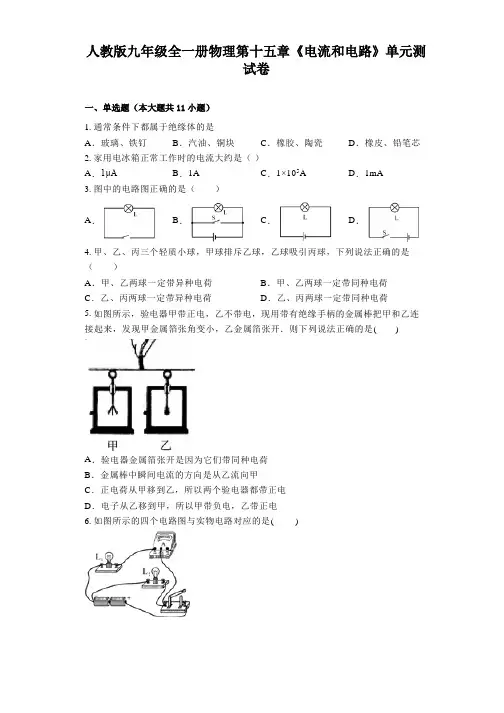

人教版九年级全一册物理第十五章《电流和电路》单元测试卷一、单选题（本大题共11小题）1. 通常条件下都属于绝缘体的是A．玻璃、铁钉B．汽油、铜块C．橡胶、陶瓷D．橡皮、铅笔芯2. 家用电冰箱正常工作时的电流大约是（）A．1μA B．1A C．1×105A D．1mA3. 图中的电路图正确的是（）A．B．C．D．4. 甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是（）A．甲、乙两球一定带异种电荷B．甲、乙两球一定带同种电荷C．乙、丙两球一定带异种电荷D．乙、丙两球一定带同种电荷5. 如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开．则下列说法正确的是( )A．验电器金属箔张开是因为它们带同种电荷B．金属棒中瞬间电流的方向是从乙流向甲C．正电荷从甲移到乙，所以两个验电器都带正电D．电子从乙移到甲，所以甲带负电，乙带正电6. 如图所示的四个电路图与实物电路对应的是( )A．B．C．D．7. 关于串联电路，下列说法正确的是A．各用电器可以任意连接B．闭合开关时，离电源近的灯先亮C．开关可以连接在电池的正极或负极处，也可以连接在用电器之间D．若某一用电器内部断路，其余用电器仍能工作8. 如图所示为某宾馆的房卡，进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．关于房卡和房间内用电器的连接，下列说法中错误的是A．房卡相当于一个开关B．房卡实际上是一个用电器C．房卡插入槽内时一定是接在干路上D．房间内的电灯、电视等用电器是并联的9. 击剑比赛中，当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时，电路导通，且只有乙方指示灯亮，当乙方运动员的剑(图中用“S乙”表示)击中甲方导电服时，电路导通，且只有甲方指示灯亮。

如图所示的四个电路图中，符合上述要求的是( )A．B．C．D．10. 如果被测电流在0.5A左右时，我们是选用0.6A的量程还是选用3 A的量程，有下列观点，你认为正确的是A．因为0.5A既在0.6A的量程以内，又在3A的量程以内，所以任意选择量程都可以B．最好选用3A的量程，因为量程大些要安全一些C．选用0.6A的量程，因为它每一小格代表0.02A，读数时准确度高D．选用3A的量程，因为它每一小格代表0.1A，读数时准确度高11. 在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。

电流和电路单元测试卷（解析版）一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。

若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。

若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。

本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。

它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。

【答案】2 2ULdv()1022910m/V s⨯⋅控制变量小b 200【解析】【分析】【详解】(1)[1]分析表中数据可知，1与2相比L、U、0v均相同，而d增大一倍，y减小为原来的12，可知y与d成反比；同理，1与3相比，y与2L成正比；2与4相比，y与U成正比；将第2次实验电压U增大至6倍，则y增大至6倍，此时240VU=210.810my-=⨯将此时的数据与第5次实验相比，y与2v成反比，综上所述可得22ULy kdv=[2]将表格中第3次数据（其他组数据也可）代入22ULy kdv=计算可得()1022910m/V sk=⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。

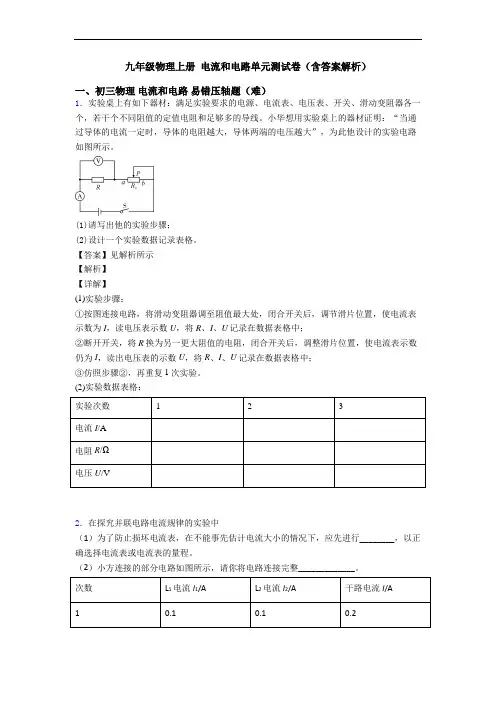

九年级物理上册电流和电路单元测试卷（含答案解析）一、初三物理电流和电路易错压轴题（难）1．实验桌上有如下器材：满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，若干个不同阻值的定值电阻和足够多的导线。

小华想用实验桌上的器材证明：“当通过导体的电流一定时，导体的电阻越大，导体两端的电压越大”，为此他设计的实验电路如图所示。

(1)请写出他的实验步骤；(2)设计一个实验数据记录表格。

【答案】见解析所示【解析】【详解】(1)实验步骤：①按图连接电路，将滑动变阻器调至阻值最大处，闭合开关后，调节滑片位置，使电流表示数为I，读电压表示数U，将R、I、U记录在数据表格中；②断开开关，将R换为另一更大阻值的电阻，闭合开关后，调整滑片位置，使电流表示数仍为I，读出电压表的示数U，将R、I、U记录在数据表格中；③仿照步骤②，再重复1次实验。

(2)实验数据表格：实验次数123电流I/A电阻R/Ω电压U/V2．在探究并联电路电流规律的实验中（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________，以正确选择电流表或电流表的量程。

（2）小方连接的部分电路如图所示，请你将电路连接完整_____________。

次数L1电流I1/A L2电流I2/A干路电流I/A10.10.10.220.20.30.630.30.40.8（3）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零。

则电路故障可能是________。

（4）排除故障，进行实验,小方记录了如下数据。

分析以上实验数据，小方发现通过两条支路的电流总是相等。

为了探究这个发现是否具有普遍性，可以________，再进行实验。

【答案】试触电流表A被短路将L1（L2）换成另一个规格不同的灯泡【解析】【分析】【详解】(1)[1]不能估测被测电流情况下，可先用大量程进行试触。

(2)[2]电流从电流表的正接线柱流入，从负接线柱流出，电流表A1和灯泡L1相连，如图(3)[3]闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数，这说明支路中没有故障，干路中出现了短路现象，电流表A示数为零，则故障是电流表A短路。

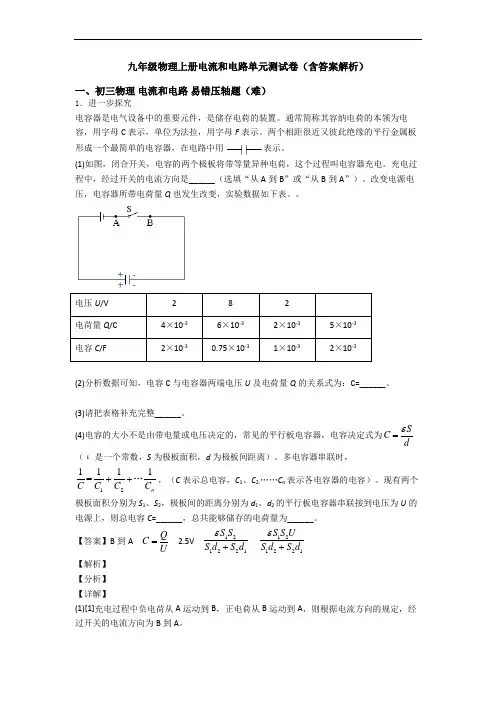

九年级物理上册电流和电路单元测试卷（含答案解析）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．3．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

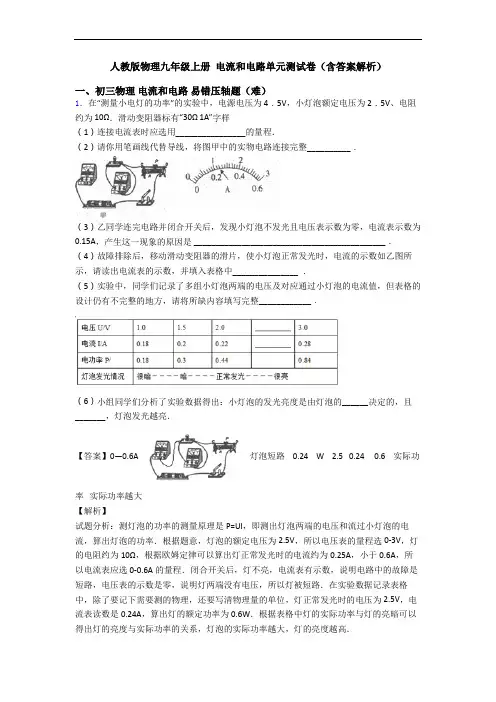

人教版物理九年级上册电流和电路单元测试卷（含答案解析）一、初三物理电流和电路易错压轴题（难）1．在“测量小电灯的功率”的实验中，电源电压为4．5V，小灯泡额定电压为2．5V、电阻约为10Ω．滑动变阻器标有“30Ω 1A”字样（1）连接电流表时应选用________________的量程．（2）请你用笔画线代替导线，将图甲中的实物电路连接完整__________．（3）乙同学连完电路并闭合开关后，发现小灯泡不发光且电压表示数为零，电流表示数为0.15A，产生这一现象的原因是 ____________________________________________．（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如乙图所示，请读出电流表的示数，并填入表格中_______________ ．（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格的设计仍有不完整的地方，请将所缺内容填写完整____________．（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的______决定的，且_______，灯泡发光越亮．【答案】0—0.6A 灯泡短路 0.24 W 2.5 0.24 0.6 实际功率实际功率越大【解析】试题分析：测灯泡的功率的测量原理是P=UI，即测出灯泡两端的电压和流过小灯泡的电流，算出灯泡的功率．根据题意，灯泡的额定电压为2.5V，所以电压表的量程选0-3V，灯的电阻约为10Ω，根据欧姆定律可以算出灯正常发光时的电流约为0.25A，小于0.6A，所以电流表应选0-0.6A的量程．闭合开关后，灯不亮，电流表有示数，说明电路中的故障是短路，电压表的示数是零，说明灯两端没有电压，所以灯被短路．在实验数据记录表格中，除了要记下需要测的物理，还要写清物理量的单位，灯正常发光时的电压为2.5V，电流表读数是0.24A，算出灯的额定功率为0.6W．根据表格中灯的实际功率与灯的亮暗可以得出灯的亮度与实际功率的关系，灯泡的实际功率越大，灯的亮度越高．考点：测小灯泡的功率2．有一阻值恒定的电阻元件，额定功率P额=6W，额定电压在10V～19V之间．若要正确使用该元件，应先知道其额定电压．实验室里有如下器材：一个蓄电池（电压约为6V）、一个电流表（量程：0～0.6A和0～3A）、一个定值电阻R0=10Ω，两个单刀开关、导线若干．请你用上述器材测出该元件的额定电压．（1）猜想与假设：根据欧姆定律I=U/R，电功率P=UI，只要我们测出元件电阻的阻值，进而就可计算出其额定电压．（2）设计实验：a．该元件的额定电流不超过___A．为提高测量的精确度，电流表应选量程_____A．b．根据实验器材请把你设计的电路图画在方框中．___________（3）进行实验：请按照你设计的电路图补全以下实验步骤，并写出测量的物理量及其对应的符号．a．连接电路；b．_______________________；c．_______________________________；d．断开开关，整理器材．（4）用测量的物理量和已知物理量的符号表示出额定电压：U额=_________________．【答案】0.6 0～0.6A 闭合S1，断开S2，记下电流表示数I1闭合S1和S2，记下电流表示数I21021P I RI I额【解析】试题分析：（2）①由题意知电阻元件的额定功率为P额=6W，假设额定电压最小为U min=10V，则额定电流最大为I=P额/U min=6W/10V=0.6A，所以电流表的量程选0～0.6A；②将电阻元件与R0并联，两个开关一个连在干路上、一个连在其中的一条支路上，电流表测量干路电流，如图所示．（3）实验步骤：b、闭合S1，断开S2，记下电流表示数I1；则电源电压为U=I1R0．c、闭合S1和S2，记下电流表示数I2；即为干路电流．（4）只闭合S1时，仅R0接入电路，通过R0的电流为I1，则电源电压为U=I1R0①；当开关都闭合时，R0与R1并联接在同一电源上，通过R0的电流不变为I1，则通过R1的电流I R1=I2﹣I1，U= I R1R1=（I2﹣I1）R1②；由①②得，则．考点：额定电压测量实验探究过程3．实验室备有下列器材：A．待测定值电阻R x：阻值在49～52Ω之间B．滑动变阻器：最大阻值如图甲C．滑动变阻器：最大阻值如图乙D．定值电阻R0：阻值20ΩE．电压表V：测量范围0～3VF．电源E：电源电压恒为4.5VG．单刀双掷开关（双向开关）S及导线若干为了较精确地测出待测电阻R x的电阻，小明设计了图丙所示的电路．（1）在小明设计的电路中，滑动变阻器应选________（填器材前面的序号字母）．（2）小明在实验中的主要操作步骤及记录的数据是：Ⅰ．将开关S掷向1，由________（填“a至b”或“b至a”）移动滑动变阻器的滑片P 至某一位置，读出V表的示数为2.5V；Ⅱ．保持滑动变阻器滑片P的位置不变，将开关S掷向2，读出V表的示数为1.5V．根据小明的测量数据可以得到待测电阻的阻值R x=________Ω．【答案】C b至a 50【解析】【分析】【详解】（1）根据串联电路的分压特点可知，若接最大阻值为20Ω的滑动变阻器时，根据串联电路电压与与电阻成正比的规律，电阻两端分得的电压最小为49Ω4.5 3.249Ω20ΩXXRU V VR R⨯≈++甲＝＞3V,即此滑动变阻器的最大阻值过小，故应选择最大阻值较大的C规格的滑动变阻器．（2）将开关S掷向1时，因开关闭合前，保护电路的滑动变阻器处于最大阻值的b，由b至a移动滑动变阻器的滑片P至某一位置，如下图所示：则，X XXU U UIR R-＝＝,即2.5V 4.5V 2.5VXR R-＝﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①;保持滑动变阻器滑片P的位置不变，将开关S掷向2时，如下图所示：则00'U U UIR R＝＝-,即1.5V 4.5V 1.5V20ΩR＝-﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②,由①②两式可得：50ΩXR＝．【点睛】根据串联电路的分压特点求出待测电阻与滑动变阻器串联时分得的最小电压，再与电压表的量程相比较即可选择滑动变阻器的规格；闭合开关前，保护电路的滑动变阻器处于最大阻值处；当开关S掷向1时，待测电阻与滑动变阻器串联，电压表测待测电阻两端的电压；保持滑动变阻器滑片P的位置不变，将开关S掷向2时，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，根据串联电路的电流特点和欧姆定律分别得出等式，解等式即可求出待测电阻的阻值．4．小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样，电阻约10Ω）。

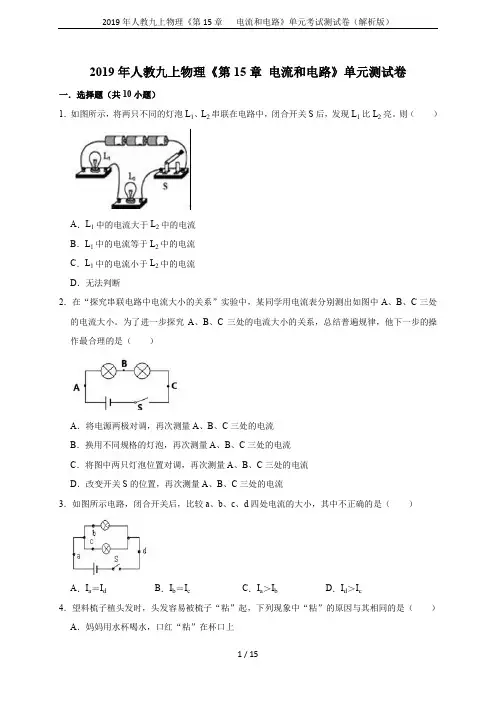

2019年人教九上物理《第15章电流和电路》单元测试卷一．选择题（共10小题）1．如图所示，将两只不同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1比L2亮。

则（）A．L1中的电流大于L2中的电流B．L1中的电流等于L2中的电流C．L1中的电流小于L2中的电流D．无法判断2．在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图中A、B、C三处的电流大小。

为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律，他下一步的操作最合理的是（）A．将电源两极对调，再次测量A、B、C三处的电流B．换用不同规格的灯泡，再次测量A、B、C三处的电流C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流D．改变开关S的位置，再次测量A、B、C三处的电流3．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（）A．I a＝I d B．I b＝I c C．I a＞I b D．I d＞I c4．望料梳子植头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（）A．妈妈用水杯喝水，口红“粘”在杯口上B．在干燥的天气里，化纤布料的衣服容易“粘”在身上C．荷叶上的两滴水珠接触后“粘”在一起合成一滴大水珠D．两个铅柱底面削平挤压后能“粘”在一起5．下列说法错误的是（）A．自然界中只有两种电荷B．导体中的电荷自由移动，于是形成了电流C．干燥的季节，在黑暗中脱毛衣时会冒出“火花”，这属于摩擦起电现象D．油罐车尾部有一条拖到地面的铁链，是为了把油罐车所带电荷导入大地6．下列粒子中不带电的是（）A．质子B．电子C．中子D．原子核7．两根相同的塑料管分别用纸巾和橡皮擦摩擦后，都能吸引小纸屑。

如图所示：小曾把其中一根放在支架上，把另一根的B端靠近管的A端时，发现：A端转动，靠近B端。

则（）A．摩擦后，两根管都带上了同种电荷B．摩擦后，一根管带电，另一根不带电C．摩擦时，一根管得到电子，另一根失去电子D．与两根管摩擦的纸巾和橡皮擦一直不带电8．把用餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动。

第十五章电流和电路单元测试卷一、单项选择题1. 如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A. 带电棒一定带正电B. 带电棒一定带负电C. 两片金属箔一定带异种电荷D. 两片金属箔一定带同种电荷【答案】D【解析】【详解】用带电棒接触原来不带电的验电器的金属球，带电体上的电荷传递到金属箔上，是两个金属箔带有同种电荷，根据同种电荷相互排斥原理，因此金属箔张开，故D符合题意．2. 如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（）A. 开关S1闭合，S2断开，电源外部电流流向为a→b→c→dB. 开关S1、S2都闭合，灯泡L1和L2并联C. 开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D. 闭合S1、S2中任意一个开关，都会有灯泡发光【答案】B【解析】【详解】A. 电源外部的电流方向从电源正极到电源负极，所以开关S1闭合、S2断开，电源外部电流流向为d→c→b→a，故A错误；B. 开关S1、S2都闭合，灯泡L1和L2并列连接在电路在，为并联关系，故B正确；C. 开关S1、S2都闭合，两灯并联电压相等，但两灯的电阻未知，根据UIR知，电流大小不能比较，故C错误；D. 如图S1开关位于干路，不闭合时，两灯都不会发光，故D错误；故选B．3. 在同一个电源两端接两只不同的灯泡，用电流表测得通过这两只灯泡的灯泡电流不相等，则这两只灯泡的连接方式A. 可能是串联B. 一定是串联C. 一定是并联D. 串联、并联都可以【答案】C【解析】【详解】如果两盏灯串联，则通过每盏灯的电流相等．由已知条件得，两灯一定不是串联．只能是并联．故选C.【点睛】要解决此题，需要知道串、并联电路中的电流关系．串联电路中，电流处处相等．并联电路中，干路电流等于各支路电流之和．4. 某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：对于“灯泡不亮”的故障，从电路的状态来看，其可能原因可以概括成下列哪一类A. 电路出现了短路B. 电路出现了断路C. 并联变成了串联D. 电源正负极接反【答案】B【解析】【详解】电灯不亮，一般是电路发生了断路，一般要检查灯丝、灯头内的导线、开关处的接线、熔丝是否断路．故选B．【点睛】当电灯不亮时，可检查灯丝是否断了，灯头内的导线是否断了，开关处是否接触不良，熔丝是否烧坏，这些都属于断路．5. 楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（）A.B.C.D.【答案】D【解析】【分析】由题意可知，白天有声响时感应灯亮，无声响时感应灯不亮，说明灯泡与声控开关串联；串联的各电路元件相互影响不能独立工作，并联的各电路元件互不影响，能独立工作．据此分析即可．【详解】当闭合开关S声和S光时，灯泡和电阻R0串联在一起，灯泡和电阻由两个开关同时控制，只有两个开关都接通时，灯泡才能发光，故A不符合题意；当只闭合开关S声或S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；则白天有声响时感应灯亮，无声响时感应灯也亮，故B不符合题意；当只闭合开关S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；当闭合开关S声和S光时，灯泡被短路，不亮，则白天感应灯亮，有声响时感应灯反而不亮，故C不符合题意；当只闭合开关S声时，灯泡和电阻R0串联在一起，能够工作，灯亮；当只闭合开关S光时，灯泡被短路，不亮，则白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮，故D符合题意；故应选D．【点睛】此题是结合电路图考查电路中用电器的连接情况，要会结合开关的组合分析电路中电流的流向，从而可以判断电路状态．本题是开关串联在实际生活中的具体应用，需要对题中要求有清楚的认识，关键是开关的控制作用．6. 下列关于电源的作用的描述中正确的是A. 电路中只要有电源，就有电流产生B. 电路中要有电流，就一定要有电源C. 电路中的开关闭合，就一定有电流存在D. 以上几种说法均不正确【答案】B【解析】【详解】A. 电流产生的条件：①电路两端要有电压；②电路必须为通路．只有满足这两个条件，电路中才会有电流，所以电路中有电压，未必就有电流产生，故A错；B. 电压是因电流是果，电路中有电流，说明电路两端一定有电压，选项B的说法正确；C.电路中开关闭合，但不一定有电源，所以不一定有电流存在．所以C不正确；D. 因为B的说法正确，所以D不正确．【点睛】电压是产生电流的原因，但电路两端有电压电路中未必就有电流，因为产生电流的条件还有一个，电路必须处处连通．7. 下列关于电路的说法中不．正确的是A. 一个完整的电路由电源、用电器、导线和开关组成B. 电源的作用是给用电器供电，提供持续的电流C. 只要能使用电器工作的电路就是一个完整的电路D. 开关的作用是控制电路的通和断【答案】C【解析】【详解】A．电路是指用电线把电源、用电器、开关连接起来组成的电流的路径，A正确；B．电源是提供电能和持续电流的装置；B正确；C．最简单的完整电路应包括电源、开关、导线、用电器四部分；若电路中没有开关，不是完整的电路，C 错误；D．开关是用来控制电路通、断的装置，D正确．8. 有关电路的串联和并联的说法中正确的是A. 串联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作B. 并联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作C. 把用电器顺次连接起来的电路叫做并联电路D. 把用电器并列连接起来的电路叫做串联电路【答案】A【解析】【详解】A. 在串联电路中，电流只有一条通路，只要有一个用电器断路(不包括彩灯)，所有电器也不工作，故A 正确；B. 在并联电路中，电流有多条通路，用电器之间(不包括彩灯)互不影响，故B 错；C. 把用电器顺次连接起来的电路叫串联电路，故C 错；D. 把用电器并列连接起来的电路叫做并联电路，故D 错．故选A.【点睛】电路的基本连接方式有串联和并联，把用电器顺次连接起来的电路叫做串联，串联时电流只有一条通路；把用电器并列连接起来的电路叫做并联，并联时电流由多条通路．据此分析判断．9. 如图所示，下列用电器的工作电流最接近4A 的是 A .家用电冰箱 B. 电视机 C.节能灯 D.电压力锅 【答案】D【解析】【详解】A 、家用电冰箱的电功率约为200W ，由I=P U得，电冰箱的电流约为1A ，故A 错；B 、电视机的电功率约为100W ，由I=P U 得，电视机的电流约为0.5A ，故B 错；C 、节能灯的电功率约为10W ，由I=P U得，节能灯的电流约为0.05A ，故C 错；D 、电压力锅的电功率约为900W ，由I=P U 得，电压力锅的电流约为4A ，故D 正确．故选D ．【点睛】了解一些家用电器的工作电流．10. 下面的四个电路图中，开关S 闭合后，能使灯泡L 1和L 2都正常发光的是（） A. B.C. D.【答案】D【解析】【详解】A.开关S 闭合后,电源短路；B.没有电源，灯无法发光；C.开关S闭合后，L1被短路，只有L2发光；D.开关S闭合后，L1和L2都正常发光．11. 如图所示的四个电路图中与实物图相对应的是（）A. B.C. D.【答案】C【解析】【详解】从实物图可以看出，两只灯泡并联，开关控制其中一条支路；A．两只灯泡串联，开关控制整个电路，不合题意；B．开关闭合后，一只灯泡被短路，不合题意；C．两只灯泡并联，开关控制一条支路，符合题意；D．两只灯泡并联，开关控制干路，不符合题意。

第十五章电流和电路单元测试卷参考答案与试题解析一、选择题（每题2分，共32分）1．下列现象不属于带电体的性质的现象是（）A．用毛皮摩擦过的玻璃棒靠近纸屑时，纸屑被吸引B．电视机荧屏很容易吸附灰尘C．从冰箱冷冻室内拿出冰棒容易粘手D．用干燥的毛刷刷衣物时，毛刷上沾有细小的脏物【分析】摩擦可以使物体带上电荷，带电体具有吸引轻小物体的性质，结合选项中的现象可做出判断。

【解答】解：A、用毛皮摩擦过的玻璃棒靠近纸屑时，纸屑被吸引，是带电体吸引轻小物体，不合题意；B、电视机荧屏很容易吸附灰尘，是因为荧屏上带有静电，可吸引轻小物体，不合题意；C、从冰箱冷冻室内拿出冰棒容易粘手，是手上的汗液遇冷迅速凝固造成的，符合题意；D、用干燥的毛刷刷衣物时，毛刷上沾有细小的脏物，是带电体吸引轻小物体，不合题意。

故选：C。

【点评】知道摩擦可以使物体带上电荷，带电体具有吸引轻小物体的性质，并能与类似的现象进行区分，是解答的关键。

2．下列有关静电现象的说法中正确的是（）A．自然界中可能存在三种电荷B．摩擦起电是利用摩擦的方式创造电荷C．玻璃棒与丝绸摩擦后，丝绸带上正电荷D．毛皮与橡胶棒摩擦后，毛皮带上正电荷【分析】（1）自然界存在两种电荷：正电荷和负电荷，用丝绸摩擦过的玻璃棒带正电荷，用毛皮摩擦过的橡胶棒带负电荷；（2）由于不同物质的原子核对核外电子的束缚本领不同，在两个物体相互摩擦的过程中，束缚核外电子能力强的物体得电子带负电，束缚核外电子能力弱的失电子带正电。

所以摩擦起电的过程实质是电子转移的过程，不是创造电荷的过程。

【解答】解：A、自然界只存在两种电荷，即正电荷和负电荷，故A错误；B、摩擦起电并没有创造电荷，其实质是电荷（电子）的转移，故B错误；C、玻璃棒和丝绸摩擦过程中，玻璃棒失去电子带正电荷，丝绸得到电子带负电荷，故C错误；D、毛皮与橡胶棒摩擦后，橡胶棒得到电子带上负电，毛皮失去电子带上正电荷，故D正确。

故选：D。

【点评】本题考查了两种电荷、摩擦起电的实质，是一道基础题，掌握基础知识即可正确解题。

【物理】电流和电路单元测试题(含答案)一、电流和电路选择题1．在如图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是（）A. B. C. D.【答案】C【解析】【解答】解：A、由图可知开关S断开后L1仍能发光，但L l、L2为串联电路，所以该选项不正确．B、由图可知L l、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．C、由图可知L l、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．D、由图可知L l、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．故选C．【分析】本题主要考查两个方面的知识：（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．（2）开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．2．如图所示，开关S闭合时，可能发生的现象是（）A. L1、L2都不发光B. L1不发光、L2发光C. 电池被烧坏D. L1发光、L2不发光【答案】 B【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1被短路．3．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．4．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。

电流和电路单元测试卷（含答案解析）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样． （1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用笔画线代表导线，画出正确的连线。

【物理】电流和电路单元测试题(含答案)（word）一、电流和电路选择题1．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A. L1与L2串联B. 电流表A1测L1的电流C. 当开关S2断开时，通过L1的电流变小D. 当开关S2断开时，电流表A2的电流变小【答案】D【解析】【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，A不符合题意；B、A1、L2在同一支路上，所以A1是测L2电流，B不符合题意；C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，C不符合题意；D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，D符合题意．故答案为：D．【分析】先分析电流的路径，判断串并联，，A1、L2、S2三个元件在同一支路上，L1 单独在一个支路上，A2在干路上，然后根据并联电路的电流规律分析.2．接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”（空气开关断开）现象．下列说法中正确的是（）A. 接线板上的开关与指示灯并联B. 接线板上的多个插座与指示灯串联C. “跳闸”的原因是接线板中的电路发生了断路D. “跳闸”的原因是接线板中的电路发生了短路【答案】D【解析】【解答】A、由题意可知，开关可以控制指示灯，因此它们应该是串联的，A不符合题意；B、由题意可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明插座与指示灯互不影响，因此它们之间是并联的，B不符合题意；CD、“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路，C不符合题意、D符合题意．故答案为：D．【分析】用电器可以单独工作是并联电路，电流过大的原因有过载和短路.3．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．4．如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是（）A. B. C. D.【答案】 D【解析】【解答】解：A、图中电流表与灯L1串联，但其正负接线柱接反了，A不符合题意；B、图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，B不符合题意；C、图中电流表接在干路上，且电流正进负出，测量的是干路电流，C不符合题意。

人教版九年级物理上册《第十五章电流和电路》单元检测卷(含答案解析)（考试时间：90分钟试卷满分：100分）学校:___________班级：___________姓名：___________学号：___________注意事项：1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

2．测试范围：人教版九年级全一册第十五章：电流和电路。

第Ⅰ卷一、单项选择题：本题共10小题，每小题3分，共30分。

1．（2022·江苏南京·八年级期末）如图所示，舞台上有一个“静电球”，当女孩触摸“静电球”时，关于这个现象，下列说法正确的是（）第1题图第2题图第3题图第4题图A．头发与静电球带的是异种电荷B．“飞”起来的头发上产生了电荷C．“飞”起来的头发带的是同种电荷D．头发“飞”起来是由于静电球的吸引2．（2022·安徽芜湖·三模）如图所示，当带电体接触验电器的金属球时，金属箔片张开一定的角度。

下列说法正确的是（）A．若带电体带正电荷，则带电体一定是用丝绸摩擦过的玻璃棒B．若带电体带负电荷，则带电体一定是用毛皮摩擦过的橡胶棒C．若带电体带正电荷，则瞬间电流方向从带电体流向金属箔D．若带电体带负电荷，则瞬间电流方向从带电体流向金属箔3．（2022·广东·汕头市潮阳实验学校九年级阶段练习）如图两灯泡L1、L2在盒内的连接方式未知，电源电压恒定。

开关闭合后两灯均发光，电流表示数为0.9A；若把L1取下，L2仍发光，电流表示数变为0.3A，以下判断正确的是（）A．L1和L2是并联的B．L1和L2是串联的C．通过L1的电流是0.3A D．通过L2的电流是0.6A 4．（2022·江苏·苏州工业园区金鸡湖学校八年级期末）如图，两只气球自由悬挂在空中，下列做法能使两个气球间距离明显变小的是（）A．用吸管对准B点沿垂直于纸面方向吹气B．用吸管对准C点沿垂直于纸面方向吹气C．用毛皮摩擦过的橡胶棒从A点靠近气球D．用丝绸摩擦过的玻璃棒从C点靠近气球5．（2022·天津·中考真题）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，则通过小灯泡L1、L2的电流分别是（）第5题图第6题图第7题图A．0.3A，0.2A B．0.2A，0.3A C．0.5A，0.3A D．0.5A，0.2A6．（2022·安徽·马鞍山中加双语学校一模）带电体之间的静电力是通过电场产生的，如图所示，水平地面上两个相距一定距离的带同种电荷的物体A和B，可以这样分析A带电体所受的静电力：A处于B激发的电场中，就受到了由B指向A的作用力。

电流和电路单元测试题（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．实验桌上有如下器材：满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，若干个不同阻值的定值电阻和足够多的导线。

小华想用实验桌上的器材证明：“当通过导体的电流一定时，导体的电阻越大，导体两端的电压越大”，为此他设计的实验电路如图所示。

(1)请写出他的实验步骤；(2)设计一个实验数据记录表格。

【答案】见解析所示【解析】【详解】(1)实验步骤：①按图连接电路，将滑动变阻器调至阻值最大处，闭合开关后，调节滑片位置，使电流表示数为I，读电压表示数U，将R、I、U记录在数据表格中；②断开开关，将R换为另一更大阻值的电阻，闭合开关后，调整滑片位置，使电流表示数仍为I，读出电压表的示数U，将R、I、U记录在数据表格中；③仿照步骤②，再重复1次实验。

(2)实验数据表格：实验次数123电流I/A电阻R/Ω电压U/V2．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。

（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了_____。

（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：_____。

（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是_____；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_____A。

（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。

请你指出他们实验应改进方法是_____。

（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数_____（选填“变大”“变小”或“不变”）。

【答案】断开开关； L1断路；电流表正负接线柱接反了； 0.24；换用不同的灯泡测量多组数据；变大。

电流和电路单元测试卷（解析版）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。

经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。

③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。

九年级物理上册电流和电路单元测试卷（解析版）一、初三物理电流和电路易错压轴题（难）1．如图是一个模拟交通路口红绿灯工作的实验电路，请你用笔画线代替导线，只添加两根导线，实物电路图补充完整．要求：红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．【答案】【解析】由题意知红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．说明三盏灯互不影响，也就是说三盏灯是并联；结合实物图，S1是控制红灯和黄灯；S2控制绿灯和黄灯，故连接电路图如图．2．（一）用下图所示的装置探究摩擦力跟接触面粗糙程度的关系。

（1）实验时，用弹簧测力计水平拉动木块，使它沿长木板做运动，根据知识，从而测出木块与长木板之间的滑动摩擦力。

（2）第一次实验中弹簧测力计的示数如图所示为 N，]分析表中数据可以得到的结论是。

实验次数123接触面情况木块和长木板木块和棉布木块和毛巾摩擦力/N1．92．4（3）实验结束后，小丽同学想探究摩擦力是否与接触面的大小有关，她用弹簧测力计测出木块在水平面上的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，摩擦力越小。

你认为她的结论正确吗？，理由是。

（二）襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源（有多个电压档位）、四个阻值不等的电阻以及若干条导线，进行了大胆地探究。

如图所示是他们的实验电路图。

（1）他们的猜想是：（只写一种猜想）。

[进行实验]（2）襄襄按照电路图正确地进行实验，在连接电路时开关处于；得到了表1中的实验数据。

襄襄在实验中，是靠只改变而得到实验数据的：测量三次的目的是：。

（3）樊樊也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据。

樊樊在实验中是靠只改变而得到实验数据的。

（4）在襄襄同学另外在测量串联电路电压规律中测L2两端的电压时,为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；瑞瑞同学用上面的方法能否测出L2两端的电压? 为什么?__ ．【答案】（1）匀速直线二力平衡 1．2 压力一定时，接触面越粗糙，受到的摩擦力越大不正确没有控制压力不变；（2）并联电路中，干路电流等于各支路电流之和断开 R1电阻大小多次测量，避免实验偶然性，寻找普遍规律；电源电压不可以，电压表正负接线柱接反了【解析】试题分析：（一）（1）实验时，我们利用二力平衡的知识，使水平方向的摩擦力等于弹簧测力计的示数，因此必须水平匀速直线拉动木块；（2）弹簧测力计的量程是5N，分度值是0．2N，示数为1．2N；分析表中数据可以得到，压力一定时，接触面越粗糙，受到的摩擦力越大；（3）因为有压力大小、接触面的粗糙程度影响摩擦力的大小，因此如果想探究摩擦力是否与接触面的大小有关，她应该控制压力大小和接触面的粗糙程度一定，但她沿竖直方向锯掉一半时，压力大小改变了，因此没有控制压力一定，因此实验是错误的；（二）（1）他们的猜想是：并联电路中，干路电流等于各支路电流之和；（2）在连接实验电路时开关处于断开，避免接通最后一根导线时，电路中有电流；表1中的实验数据，第二条支路电流没有变化，说明襄襄在实验中，是靠只改变R1电阻大小，而得到实验数据的：测量三次的目的是：多次测量，避免实验偶；（3）樊樊得到了表2中的数据，三次实验中，R1和R2的电流成倍数增大，说明樊樊在实验中是靠只改变电源电压得到实验数据的；（4）在测量串联电路电压规律中测L2两端的电压时，将电压表所接的B接点不动，只断开A接点，并改接到C接点上，是不对的，电压表的正负极接线柱接反了。
