数电实验：数据选择器及其应用

  • 格式：doc
  • 大小：2.27 MB
  • 文档页数：5

数字电子技术实验报告
实验二：数据选择器及其应用
一、实验目的：
1、通过实验的方法学习数据选择器的电路结构和特点；
2、掌握数据选择器的逻辑功能及其基本应用；
3、用数据选择器设计导弹发射试验；
4、用数据选择器实现一位全加器。

二、实验设备：
1、数字电路实验箱；
2、函数信号发生器；
3、双踪示波器；
4、指示灯；
5、集成芯片的型号：74LS153双四选一数据选择器,74LS00集成逻辑门。

三、实验原理：
1、数据选择器又称为多路开关，是一种重要的组合逻辑部件，它可以实现从多路数据中选择任何数据中选择任何一路数据输出，选择的控制由专门的端口编码决定，称为地址码，数据选择器可以完成很多的逻辑功能，例如函数发生器、桶形移位器、波形发生器等。

2、常见的双四选一数据选择器为TTL双极型数字集成逻辑电路74LS153，它有两个4选1，外形为双列直插。

四、实验原理图和实验结果：
1、导弹发射试验：
某导弹发射场有正、副指挥员各一名，操作员两名。

当正副指挥员同时发出命令时，只要两名操纵员中有一人按下发射按钮，即可产生一个点火信号，
将导弹发射出去，请设计一个组合逻辑电路。

完成点火信号的控制，写出函数
式，列出真值表，画出实验电路图。

1）、逻辑电路设计及原理推导：
设正副指挥员分别用逻辑变量A、B表示，两个操作员分别用C、D表示，导弹点火信号用Y表示。

则可列真值表如下：
A 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1
B 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1
C 0 0 1 1 0 0 1 1 0 0 1 1 0 0 1 1
D 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 Y 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1
由真值表可推得Y的逻辑函数式：
因此，可用74LS153一个四选一部分实现数据选择，用74LS00实现C与D的或门运算。

现以数据选择器的控制端A、B分别表示正副指挥员，（C+D）信号由C3输入。

2）、实验原理图：
3）实验结果：
当正副指挥官未同时发出命令时，示波器输出低电平信号；
当正副指挥官同时发出命令，而两名操纵员均未按下发射按钮时，示波器输出低电平信号；
当正副指挥员同时发出命令，两名操纵员中有一个或两个人均按下发射按钮，示波器输出高电平信号；
2、一位全加器：
1）、逻辑电路设计及原理推导：
设Ai 、Bi 分别表示两个加数，Si 为本位相加和，Ci-1为低位向本位的进位，Ci 表示本位向高位的进位。

则可列真值表如下：
由真值表可推得：
i
i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i B A B A C B A C B A C B A C B A C B A C B A C C B A C B A C B A C B A S •+•+•+•=+++=+++=----------101111111
111 因此，可用双四选一数据选择器的两部分实现选择功能，分别由Y1表示 Si ，Y2表示Ci ；用74LS00实现非门电路。

对于双四选一数据选择器第一部分，C0、C2接Ci-1信号，C1、C3接
1-i C 信号，1-i C 信号由Ci-1信号经过非门电路实现。

对于双四选一数
据选择器第二部分，C0接低电平，C1、C2接Ci-1信号，C3接高电平。

由真值表可推得：
i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i B A B A C B A C B A C B A C B A C B A C B A C C B A C B A C B A C B A S •+•+•+•=+++=+++=----------101111111
111
因此，可用双四选一数据选择器的两部分实现选择功能，分别由Y1表示Si ，Y2表示Ci ；用74LS00实现非门电路。

对于双四选一数据选择器第一部分，C0、C2接Ci-1信号，C1、C3接
1-i C 信号，1-i C 信号由Ci-1信号经过非门电路实现。

对于双四选一数
据选择器第二部分，C0接低电平，C1、C2接Ci-1信号，C3接高电平。

2）、实验原理图：
3）、实验结果：
1、当A i、B i和C i-1都为低电平时：
此时灯X1与X2都不亮。

2、当A i、B i为低电平，C i-1为高电平时：
此时灯X1亮，X2不亮。

3、当A i、C i-1为低电平，B i为高电平，即A i=C i-1=0，B i=1时：
此时S i=1,C i=0,即灯X1亮，X2不亮。

4、当B i、C i-1为低电平，A i为高电平，即B i=C i-1=0，A i=1时：
此时S i=1,C i=0,即灯X1亮，X2不亮。

5、当B i、C i-1为高电平，A i为低电平，即B i=C i-1=1，A i=0时：
此时S i=1,C i=0,即灯X2亮，X1不亮。

6、当A i、C i-1为高电平，B i为低电平，即A i=C i-1=1，B i=0时：
此时S i=0,C i=1,即灯X2亮，X1不亮。

7、当A i、B i为高电平，C i-1为低电平，即A i=B i=1，C i-1=0时：
此时S i=0,C i=1,即灯X2亮，X1不亮。

8、当A i、B i和C i-1都为高电平，即A i=B i=C i-1=1时：
此时S i=1,C i=1,即灯X1、X2都亮。

五、结论分析：
1、导弹发射试验：
通过实验结果、设计实验思想和真值表可知，设计的电路符合实验要求。

（示波器输出低电平信号即导弹未发射出，而示波器输出高电平信号即导弹发射出）
2、一位全加器：
通过实验结果、设计实验思想和真值表可知，设计的电路符合一位全加器要求。

六、心得体会：
通过这次实验我更熟练得掌握了数据电路实验箱的使用，及用芯片熟练得连接电路，构成各种逻辑门电路和这次新学会的用数据选择器来实现一些功能，在此实验过程中我又加深了对理论知识的掌握，理论联系实验，让我对这门课的理解加深，兴趣更浓了。

合集下载

实验3 数据选择器及其应用

实验3 数据选择器及其应用

第 1 页 共 7 页 实验 三 数据选择器及其应用

一、实验目的 1、掌握中规模集成数据选择器的逻辑功能及使用方法 2、学习用数据选择器构成组合逻辑电路的方法

二、实验原理 数据选择器又叫“多路开关”。数据选择器在地址码（或叫选择控制）电位的控制下，从几个数据输入中选择一个并将其送到一个公共的输出端。数据选择器的功能类似一个多掷开关，如图3－1所示，图中有四路数据D0～D3，通过选择控制信号 A1、A0（地址码）从四路数据中选中某一路数据送至输出端Q。 数据选择器为目前逻辑设计中应用十分广泛的逻辑部件，它有2选1、4选1、8选1、16选1等类别。 数据选择器的电路结构一般由与或门阵列组成，也有用传输门开关和门电路混合而成的。

1、八选一数据选择器74LS151 74LS151为互补输出的8选1数据选择器，引脚排列如图3－2，功能如表3－1。 选择控制端（地址端）为A2～A0，按二进制译码，从8个输入数据D0～D7中，选择一个需要的数据送到输出端Q，S为使能端，低电平有效。

图3－1 4选1数据选择器示意图 图 3－2 74LS151引脚排列 表3－1 输 入 输 出 S A2 A1 A0 Q Q

1 × × × 0 1 0 0 0 0 D0 0D 0 0 0 1 D1 1D 第 2 页 共 7 页

0 0 1 0 D2 2D

0 0 1 1 D3 3D 0 1 0 0 D4 4D

0 1 0 1 D5 5D 0 1 1 0 D6 6D 0 1 1 1 D7 7D

使能端S＝1时，不论A2～A0状态如何，均无输出（Q＝0，Q＝1），多

路开关被禁止。 1）使能端S＝0时，多路开关正常工作，根据地址码A2、A1、A0的状态选 择D0～D7中某一个通道的数据输送到输出端Q。 如：A2A1A0＝000，则选择D0数据到输出端，即Q＝D0。 如：A2A1A0＝001，则选择D1数据到输出端,即Q＝D1，其余类推。

数电实验数据选择器

数电实验数据选择器

数电实验数据选择器
实验三数据选择器
一：实验目的
1.掌握中规模数据选择器的逻辑功能测试方法
2.学习数据选择器的使用方法
3.熟练掌握仿真软件仿真调试实验电路的方法
二：实验仪器及器件
稳压电源，数字多用表，数字电路实验箱，数字电路仿真平台运行环境。

三：实验原理及操作技能
数据选择器又称多路选择器，是中规模集成电路中应用非常广泛的组合逻辑部件之一，双四选一数据选择器74LS153包含两个完全相同的四选一数据选择器，有公共的地址输入端、数据输入，和输出；各自独立。

一个四选一数据选择器的四路输入，一路输出和另一个四选一数据选择器的四路输入和一个输出。

利用控制信号可以将数据选择器的容量扩展，74ls153可以扩展为八选一数据选择器。

74LS153测试电路：
设计8421BCD非法码检测电路：
使用74LS151芯片，在输入端使得A处于接地状态，BCD接入芯片，同时ABCD 接入数码管显示电路，芯片的D0-D7接口中D0,D1,D2,D3,D4接低电平，其余接高电平，即可完成电路布置。

数码管显示电路部分：
八选一数据选择器：
总体设计：
正常显示时指示灯不亮非法码出现时指示灯亮起。

数电实验三 译码器和数据选择器

数电实验三 译码器和数据选择器

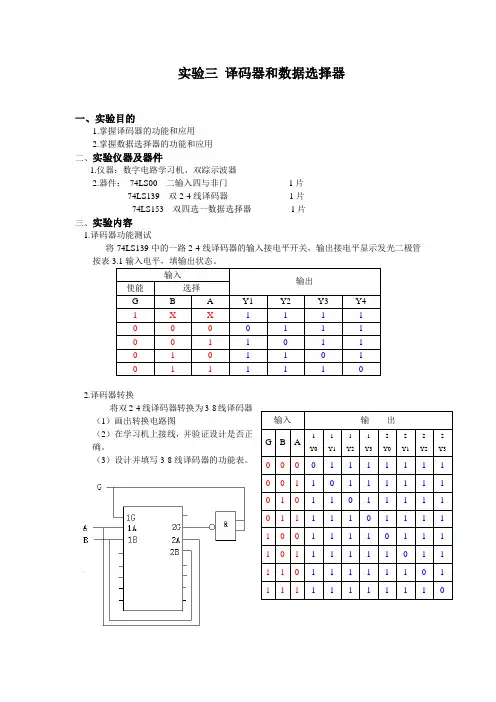

实验三译码器和数据选择器
