数电实验报告数据选择器及其应用

数据选择器实验报告一、实验目的1. 熟悉集成据选择器的逻辑功能和扩展。

2. 学习利用数据选择器产生逻辑函数。

二、实验原理数据选择器又称多路选择器、多路开关。

它是一个多输入、单输出电路。

数据选择器在地址码（或叫选择控制）电平的控制下，从几个数据输入中选择一个，并将其送到输出端。

常见的数据选择器有2选1、4选1、8选1和16选1等数据选择器。

图7–1是74LS153集成块中一个4选1数据选择器的逻辑图，真值表为表3－2。

其中C0~C3为数据输入端，Y 为输出端，A 、B 称为地址输入端。

A 、B 的状态起着从4路输入数据中选择哪1路输出的作用。

E 为使能端，低电平有效，E =0时，数据选择器工作；E =1时，电路被禁止，输出0，输出状态与输入数据无关。

注意A 、B 地址在集成块中由2个4选1共用，高位为B ，低位为A ，BA=01时，Y=C1，BA=10时，Y=C2。

由图7－1可写出逻辑表达式：)3210(C A B C A B C A B C A B E Y ••+••+••+•••=表7－1 4选1数据选择器真值表图7－1 4选1数据选择器内部逻辑图数据选择器常用来选择信号输入或输出，时分多路通信，空分信号交换等。

还可以作为函数发生器。

根据数据选择器的原理，在4选1选择器中，)3210(C A B C A B C A B C A B E Y ••+••+••+•••=选择输入 数据输入 选通 输出B A C0 C1 C2 C3 EY X X 0 0 0 0 0 1 0 1 1 0 1 0 1 1 1 1X X X X 0 X X X 1 X X X X 0 X X X 1 X X X X 0 X X X 1 X X X X 0 X X X 11 0 0 0 0 0 0 0 00 0 1 0 1 0 1 0 1注：×−−任意态我们可以利用它实现逻辑函数：如A B A B A B A B A B A B Y •+•=••+••+••+•••=)1001(0 通过在E 、C0~C3处输入相应的值，A 、B 和Y 之间构成了同或门逻辑。

数据选择器及其应用实验报告数据选择器及其应用实验报告引言：数据选择器是数字电路中常见的一种基本逻辑电路元件，它用于从多个输入信号中选择一个输出信号。

在本次实验中，我们将通过设计和搭建一个数据选择器电路，并探讨其在实际应用中的潜力和限制。

一、实验目的本次实验的主要目的是通过搭建一个4位数据选择器电路，掌握数据选择器的原理和工作方式，并且了解其在数字电路中的应用。

二、实验器材和材料1. 电路模拟软件：我们选择了Multisim作为实验中的电路模拟软件，它可以帮助我们方便地进行电路设计和模拟。

2. 逻辑门芯片：我们使用了74LS153作为数据选择器的逻辑门芯片，它具有两个4-输入、1-输出的数据选择器。

3. 连接线、电源等辅助材料。

三、实验步骤1. 根据74LS153的逻辑图和引脚功能图，连接电路。

我们将两个74LS153芯片并联，以扩展数据选择器的位数，从而实现4位数据选择器。

2. 使用Multisim软件，设计并搭建电路。

根据74LS153的引脚功能图，将芯片的输入端与信号源相连，输出端与LED灯相连，以便观察电路的输出情况。

3. 对电路进行仿真测试。

通过Multisim软件，输入不同的数据信号，观察LED 灯的亮灭情况，并记录下来。

4. 分析和总结实验结果。

根据实验数据和观察结果，我们将对数据选择器的工作原理和应用进行分析和总结。

四、实验结果与分析在实验中，我们输入了不同的数据信号，观察到LED灯的亮灭情况与输入信号的变化相对应。

这验证了数据选择器的正确工作，并且证明了其在数字电路中的应用潜力。

然而，我们也发现了一些限制和局限性。

首先，数据选择器的位数限制了它能够处理的输入信号的数量。

在本次实验中，我们使用了4位数据选择器，因此只能选择4个输入信号中的一个。

如果需要选择更多的输入信号，我们需要使用更多的数据选择器进行级联。

此外，数据选择器的速度也是一个重要的考量因素。

在实际应用中，我们需要根据具体的需求选择适合的数据选择器，以确保其能够满足系统的时序要求。

数电实验报告之数据选择器应用一、实验目的通过实验掌握数据选择器的基本原理、工作方式及应用；会用数据选择器解决实际问题。

二、实验设备数字电路实验箱、IC7400、IC74157、IC74245、LED灯、按钮、开关、电阻、导线等。

三、实验原理数据选择器是一种多通道数据选择开关，具有“选通/隔断”特点，常用于多路输入/输出，或在多路输入中选择一路进行处理等。

IC74157是一种四选一数据选择器，IC74245是一种八位双向缓冲器。

四、实验内容将IC74157连接到数字电路实验箱的插座上，采用手工方式对数组进行选择，将选择结果连接到LED灯上显示。

将IC74245连接到数字电路实验箱的插座上，在输入端口连接一个开关，通过开关控制数据输入端口，将输出端口连接到LED灯上进行输出。

五、实验步骤1. 将IC74157插入数字电路实验箱插座中2. 在波特图的基础上，根据实验需求，将IC74157与其他器件连接。

3. 将LED灯连接到IC74157的输出端口上4. 将手动选择的数据输入到IC74157的输入端口中，并观察LED灯的显示情况。

5. 将IC74245插入数字电路实验箱插座中。

6. 将开关连接到IC74245的输入端口上。

7. 调整管脚引脚，确定正确的插入和连接方向。

8. 将IC74245与其他器件连接起来。

9. 将LED灯连接到IC74245的输出端口上，并观察IEC灯的显示情况。

10. 通过控制开关，输入不同的数据，观察输出端口的变化。

六、实验结果通过手动选择的方式，将数据选择选中，将其输出到LED灯上，观察LED灯的状态表示相应的输出结果。

通过开关的控制，可以输入不同的数据，使数据选择器的输入数据发生变化，相应的输出结果通过LED灯显示出来。

七、实验分析数据选择器是一种功能强大的器件，常用于多路输入/输出，或多个输入选取一个输出进行处理等。

通过实验，我们可以了解数据选择器的基本原理、工作方式及应用，并能掌握使用数据选择器解决实际问题的方法。

数据选择器及其应用实验报告实验目的：
本实验的目的是通过实现数据选择器的功能，加深对于数字电路的理解，并提升对于数字电路实现的实践能力。

实验原理：
数据选择器是一种能够从多个数据信号中选择特定信号输出的数字电路，通常它有一个或多个数据输入线、一个或多个控制输入线、一个输出线和一个使能输入线。

在数据选择器输出线上的输出值，取决于控制输入线上的值以及选择从哪一个数据输入线接收数据信号。

在本次实验中，我们使用的是双二选一的数码开关。

“双”指的是它一共有两个信道供选择，“二选一”则代表只会选择其中一个信道作为输出。

实验步骤：
1.根据实验原理和实验材料的提供，搭建实验电路。

2.设置信号源，对选择器进行输入数据和控制信号的测试。

3.根据信号源输出的数据，通过实验电路计算出数据选择器输出的结果。

4.逐一更改控制信号的值，反复测试并记录数据。

并对实验记录进行整理和比较分析，以达到理解、检验和加深对数据选择器的认识。

实验结果：
在实验中我们完成了数据选择器的搭建和调试，并通过多次实验数据的记录与比较，成功实现了数据选择器的功能。

实验结论：
通过本次实验，我们深入学习了数据选择器的工作原理和实现方式，并从中进一步了解了数字电路的基本概念和实现方式。

通
过反复实验和分析，我们成功完成了数据选择器的功能调试，提升了我们的实践能力和对数字电路的理解。

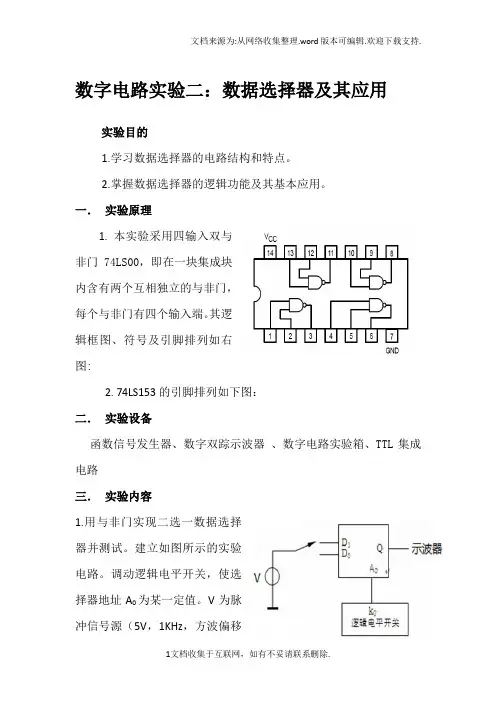

数字电路实验二：数据选择器及其应用实验目的1.学习数据选择器的电路结构和特点。

2.掌握数据选择器的逻辑功能及其基本应用。

一．实验原理1. 本实验采用四输入双与非门74LS00，即在一块集成块内含有两个互相独立的与非门，每个与非门有四个输入端。

其逻辑框图、符号及引脚排列如右图:2. 74LS153的引脚排列如下图：二．实验设备函数信号发生器、数字双踪示波器、数字电路实验箱、TTL集成电路三．实验内容1.用与非门实现二选一数据选择器并测试。

建立如图所示的实验电路。

调动逻辑电平开关，使选择器地址A0为某一定值。

V为脉冲信号源（5V，1KHz，方波偏移2.5V）。

将V分别连接到数据输入端，用示波器观察选择器的输出Q 。

2.用一块74SL153及门电路设计实现一位全加器。

输入用3个逻辑开关分别代表A、B、CI，输出用２个指示灯分别代表CO、SO。

．实验结果1. 与非门实现二选一数据选择器设计思路如下：（1）列真值表：C B A F0 0 1 00 1 0 10 1 1 11 0 0 01 0 1 11 1 0 01 1 1 1（C为控制开关，A为函数信号发生器输出信号，B为开关作为另一输入信号）与非门构成的逻辑图如下：（2）M ultisim软件仿真电路图如下：开关分别打到不同处时示波器波形如图所示：2. 一块74SL153及门电路设计实现一位全加器Multisim软件仿真电路图如下：开关打到各处时LED发光情况如下图所示：实验心得：下次一定要提前预习实验，才能在实验中不会手忙脚乱。

实验二数据选择器及其应用学号：姓名：日期：一、实验目的：（1）通过实验的方法学习数据选择器的电路结构和特点。

（2）掌握数据选择器的逻辑功能及其基本应用。

二、实验设备：数字电路实验箱，74LS00，74LS153。

三、实验原理：数据选择器又称为多路开关，是一种重要的组合逻辑器件，它可以实现从多路数据中选择任何一路数据输出，选择的控制由专门的端口编码决定，称为地址码，数据选择器可以完成很多的逻辑功能，例如函数发生器、桶形移位器、并串转换器、波形产生器等。

四、实验内容：1、用与非门实现二选一数据选择器并测试。

建立如图所示的实验电路。

调动逻辑点评开关，是选择器地址A0为某一定值。

v为脉冲信号源，将v链接到数据输入端D1，数据通道D0接逻辑开关，改变地址端A0的值，用示波器观察选择器的输出Q。

2、用一种74SL153及门电路设计实现一位全加器，输入用三个逻辑开关分别代表A、B、CI，输出用两个指示灯分别代表CO、SO。

五、实验结果：1、与非门实现二选一数据选择器：仿真电路图：1kHz示波器显示结果10kHz示波器显示结果仿真实验结果实际电路实验结果从以上试验结果可看出，10kHZ比1kHZ明显来的要密集以及速度快，当切换0-1开关时，开关是0时为1K，1时为10K，与非门实现二选一数据选择器成功。

2、全加器仿真结果实际电结果L1亮L2亮L1和L2都亮。

实验三项目名称：数据选择器及其应用一、实验目的1、掌握中规模集成数据选择器的逻辑功能及使用方法2、学习用数据选择器构成组合逻辑电路的方法二、实验设备1、数字电子技术实验箱2、74LS1513、 74LS153三、实验内容及步骤1、测试数据选择器74LS151的逻辑功能接图3－4接线，地址端A2、A1、A、数据端D～D7、使能端S共12个引脚接逻辑开关，输出端Q接逻辑电平显示器，按74LS151功能表逐项进行测试，完成表格3-3。

拨动逻辑开关，使D0～D7的状态分别为：10011010图3－4 74LS151逻辑功能测试表3－32、测试74LS153的逻辑功能接图3－5接线，地址端A 1、A 0、数据端1D 0～1D 3、数据端2D 0～2D 3、使能端1S 、2S 共12个引脚接逻辑开关，输出端1Q 、2Q 接逻辑电平显示器，按74LS153功能表逐项进行测试，完成表格3-4。

拨动逻辑开关，使1D 0～1D 3 的状态分别为：1001；2D 0～2D 3 的状态分别为1010。

图3－5 74LS153引脚功能表3－43、用8选1数据选择器74LS151实现逻辑函数 1）按下图接线图3-6接图。

C B C A B A F ++=图3－6 用8选1数据选择器实现C B C A B A F ++=2）验证逻辑功能，即：A 2A 1A 0＝CBA ，ABC 给不同的值，完成F 的数值，并验证结果是否满足 表3－55、用8选1数据选择器74LS151实现函数 B A B A F +=（1）将A 、B 加到地址端A 1、A 0，而A 2接地，由图3－7可见，将D 1、D 2接“1”及D 0、D 3接地，其余数据输入端D 4～D 7都接地,则8选1数据选择器的输出Q ，便实现了函数A B B A F += 。

图3－7 8选1数据选择器实现B A B A F += 的接线图（2）完成表格3－6表3-6CB C A B A F ++=四、思考题1、对实验步骤的电路，记录测试结果2、分别列举74LS151和74LS153有哪些实际用途。

实验报告---数据选择器及其应用一、 实验目的1．学习数据选择器逻辑功能测试方法。

2. 了解中规模集成数据选择器的逻辑报告。

3. 熟悉利用数据选择器构成任意逻辑函数的方法。

4. 了解数据选择器的扩展方法。

二、 实验设备和器件1、数字逻辑电路实验板 1 块2、74HC(LS)00（四二输入与非门） 1 片3、74HC(LS)153（双四选一数据选择器） 1 片三、 实验原理1、双四选一数据选择器74HC153所谓双4选1数据选择器就是在一块集成芯片上有两个4选1数据选择器。

引脚排列如图所示1S -、2S -为两个独立的使能端；A 1、A 0为公用的地址输入端；1D 0~1D 3和2D 0~2D 3分别为两个4选1数据选择器的数据输入端；Q 1、Q 2为两个输入端。

（1）当使能端1S -（2S -）=1时，多路开关被禁止，无输出，Q=0.（2）当使能端1S -（2S -）=0时，多路开关正常工作，根据地址码A 1、A 0的状态，将相应的数据D 0~D 3送到输出端Q 。

该电路的表达式：Y=A -1A -0D 0+A -1A 0D 1+A 1A -0D 2+A 1A 0D 3 2、数据选择器的应用用数据选择器实现逻辑函数，方法和译码器相似，只是将出现的最小项对应的数据端接入高电平，未出现的接低电平，将地址端作为自变量的输入端，则可以实现。

3、实验用器件管脚介绍1、74HC(LS)00（四二输入与非门）管脚如下图所示。

2、74HC(LS)153（双四选一数据选择器）管脚如下图所示。

四、 实验内容与步骤1、测试双四选一数据选择器的逻辑功能（基本命题）在试验箱上接线，地址端A 1、A 0、数据端D 0~D 3、使能端1S -接逻辑开关，在数据端D 0~D 3分别输入不同的信号:高电平、低电平、频率为1hz 的方波和频率为10hz 的方波。

其中输出端Y 接逻辑电平显示器，按74HC153功能表逐项进行测试，将测试结果填入下表中3、用双四选一数据选择器74HC153构成八选一数据选择器 参照下图搭接电路，并观察电路的功能。

数电实验四数据选择器及其应用实验报告一、实验目的1. 了解数据选择器的原理和设计方法；2. 学会使用74LS138和74LS151等多位数据选择器；3. 掌握数据选择器在逻辑电路中的应用。

二、实验器材和器件1. 万用表2. 示波器3. 计算机、PSpice、Multisim4. 实验电路板、电路图5. TTL集成电路：74LS138、74LS151三、实验原理数据选择器(Data Selector)是用于在多个数据中选择一个或者少数几个数据的组合逻辑电路，也叫做多路选择器(Multiplexer)。

数据选择器可用于控制信号的选择，实现对信号进行分时复用、多路数据选通等功能。

常见的数据选择器有8选1、16选1等。

常用的数据选择器有两种类型：1.位选型数据选择器2.数据选型数据选择器1. 位选型数据选择器位选型数据选择器是指选中或分配单元的控制时使用二进制码，用来控制选通信号的输入。

2. 数据选型数据选择器数据选型数据选择器是由一个或多个数据信号为输入，它们与二进制控制信号一起给出n个数据信号的任意线性组合输出，通过对选择信号的控制，能够把其中的一路信号送到输出端。

例如，74LS151是一种8选1数据选择器(DMUX)，它有8个输入端和1个输出端，还有3个控制端。

其中，控制端包括1个使能端(ENABLE)和2个选择端(A、B)。

输入端用来输入8个数据信号，而输出端则输出选择信号。

控制端用来输入控制信号，用来选择哪个输入端的数据信号送到输出端。

对于74LS151，控制信号的值决定了从哪个输入信号读取数据。

A B EN Y0 0 1 I00 1 1 I11 0 1 I21 1 1 I30 0 0 Z对于74LS138，3个控制信号的值决定了哪个输入信号将被传输到输出端口。

当输出选通(ENABLE=1)时，选通输出的某一输入的高电平(或低电平)基本上与输入选通指定的控制端台，关心。

实验4.2：8位数字式LED显示器应用通过构建逻辑电路，使用74LS151实现8位数码管的控制。

实验2实验报告数据选择器及其应用一、实验目的1.了解组合逻辑电路的设计步骤、分析方法和测试方法；2.掌握数据选择器的工作原理与逻辑功能；3.掌握双四选一数据选择器74LS153的应用。

二、实验设备1.数字电路实验箱2 、数字双踪示波器3.集成电路: 74LS004、集成电路: 74LS153三、实验内容1.测试双四选一数据选择器74LS153的逻辑功能；2、设某一导弹发射控制机构有两名司令员A.B和两名操作员C.D, 只有当两名司令员均同意发射导弹攻击目标且有操作员操作, 则发射导弹F；3.用74LS00与74LS153设计一位全加器。

四、实验结果1、测试双四选一数据选择器74LS153的逻辑功能。

如图S5和S6分别接A和B, 负责输入地址；S1.S2.S3.S4为上面选择器的四个输入；S7、S8、S9、S10为下面选择器的四个输入。

举例说明：如图所示, 当S5和S6都输入高电平时, 选择输出1C3和2C3的内容, 即S4和S10的输入均为高电平, 小灯亮。

设某一导弹发射控制机构有两名司令员A.B和两名操作员C.D, 只有当两名司令员均同意发射导弹攻击目标且有操作员操作, 则发射导弹F。

由题意可得出逻辑表达式如下:F=AB(C+D)分析: 由于只有A.B都为高电平时F才有可能输出高电平, 所以让A和B作为地址输入端。

而当A.B均为高电平时, C和D任意一个为高电平则F为高电平。

所以用74LS00实现C和电路图如下:S1、S2接地址选择端, S3、S4先做或运算再接1C3端。

2、用74LS00和可以通B S CI过降维将输入位A和B作为地址选择位,进位位和以及0和1作为被选择数据输入,表示S和CO。

真值表如下:A0 0 CI 低0 1 CI非CI1 0 CI非CI1 1 CI 高五、故障排除在做第二个实验内容的时候, 发现A.B值不是高电平的时候小灯也会亮。

经过检查电路发现1C0, 1C1, 1C2悬空了, 相当于接了高电平。

数据选择器及其应用实验报告一、引言。

数据选择器是一种用于从数据集中选择特定数据的工具，它可以帮助用户快速、准确地筛选出需要的数据，提高工作效率。

在本实验中，我们将通过对数据选择器的应用实验，来探讨其在数据处理中的作用和应用。

二、实验目的。

1. 了解数据选择器的基本原理和功能；2. 掌握数据选择器的使用方法；3. 分析数据选择器在实际工作中的应用效果。

三、实验内容。

1. 数据选择器的基本原理和功能。

数据选择器是一种数据处理工具，它可以根据用户设定的条件，从数据集中筛选出符合条件的数据。

用户可以通过设置条件语句、逻辑运算符等方式，对数据进行筛选和过滤。

数据选择器可以大大简化数据处理的流程，提高工作效率。

2. 数据选择器的使用方法。

在实验中，我们将使用一个实际的数据集来演示数据选择器的使用方法。

首先，我们需要导入数据集，并打开数据选择器工具。

然后，我们可以设置筛选条件，如大于、小于、等于等条件，并选择需要筛选的数据字段。

最后，我们点击“筛选”按钮，即可得到符合条件的数据集。

3. 数据选择器在实际工作中的应用效果。

通过实际操作，我们可以观察到数据选择器在数据处理中的应用效果。

它可以帮助我们快速准确地筛选出需要的数据，避免了手动筛选数据的繁琐过程。

同时，数据选择器还可以通过保存筛选条件、批量处理数据等功能，进一步提高工作效率。

四、实验结果分析。

通过本次实验，我们深刻认识到数据选择器在数据处理中的重要作用。

它不仅可以帮助我们快速准确地筛选数据，还可以简化数据处理流程，提高工作效率。

在实际工作中，合理使用数据选择器，可以大大提高数据处理的效率和准确性。

五、结论。

数据选择器是一种强大的数据处理工具，它在数据筛选、过滤和处理中发挥着重要作用。

通过本次实验，我们深入了解了数据选择器的原理和功能，并掌握了其使用方法。

我们相信，在今后的工作中，数据选择器将会成为我们数据处理的得力助手，为我们的工作带来更多便利和效率。

六、参考文献。

实训四数据选择器及其应用一、实训目的1、熟悉中规模集成电路数据选择器的逻辑功能。

2、熟悉数据选择器的扩展应用。

3、了解用中规模集成电路设计逻辑电路的技巧。

二、实训说明和原理数据选择器是从多路输入信号中选择一路输出的电路。

通常在地址输入信号控制下，从几个数据输入中选择一路输出。

如一个4选1的数据选择器，应有两个地址输入端，它共有＝4种不同的组合，每一种组合可选择对应的一路输入数据输出。

同理，对一个8选1的数据选择器，应有3个地址输入端。

所用逻辑门的引脚分布图及逻辑功能表如下。

双4选1数据选择器/多路选择器74LS153引脚分布图A、B为地址端，B为高位。

G为控制端。

输出表达式Y=双4选1数据选择器/多路选择器74LS153逻辑功能表三、实训所用器件、工具和仪器设备1、数字电路实验箱2、万用表3、元件：双四选一数据选择器74LS153 1片四重二输入或门74LS32 1片六重反相器74LS04 1片4、平口镊子四、实训内容和步骤1、数据选择器逻辑功能测试⑴绘制测试74LS153逻辑关系的接线图⑵将74LS153正确插入实验箱的插座上，根据芯片的引脚分布正确接线。

⑶改变输入状态的高低电平，观察输出信号所对应发光管的状态，进行功能测试，并将测试结果汇总制成如下表格。

74LS153功能测试结果2、数据选择器的扩展应用--用双4选1数据选择器完成8选1数据选择器的功能8选1数据选择器共有8路输入、1路输出，需要有三个地址输入端控制，将一个控制端变为地址端。

⑴绘制用双4选1数据选择器构成8选1数据选择器的接线图。

⑵将74LS153正确插入实验箱的插座上，根据连线图正确接线。

注意控制输入端的连接方法。

⑶C、B、A作为地址输入端接高低电平，改变C0～C7的输入状态，观察输出信号所对⑷结论：3、数据选择器的扩展应用用双4选1数据选择器实现函数：。

⑴确定用双4选1数据选择器实现函数的变量取值。

对照函数表达式和双4选1数据选择器74LS153输出表达式Y= 发现：函数F有三个输入变量A、B、C，而数据选择器有两个地址端B、A，少于函数输入变量个数，在设计时可选变量A接地址端B，变量B接地址端A；D0＝0， D1＝D2＝C， D3＝1⑵绘制用用双4选1数据选择器实现函数的接线图。

一、实验目的1. 理解数据选择器的基本原理和功能。

2. 掌握数据选择器的使用方法及其在数字电路中的应用。

3. 通过实验加深对组合逻辑电路的理解。

二、实验原理数据选择器是一种数字电路，它可以从多个输入端中选择一个数据输出。

其工作原理如下：根据地址码的不同，数据选择器从N路输入中选择一路输出。

常见的数据选择器有4选1、8选1等类型。

本实验使用的是双4选1数据选择器74LS153，它具有4个数据输入端（D0、D1、D2、D3）、3个地址输入端（A0、A1、A2）和1个使能端（G）。

当G=0时，数据选择器处于正常工作状态；当G=1时，所有数据输入端均被封锁，输出端输出高阻态。

三、实验器材1. 双4选1数据选择器74LS1532. 逻辑门电路3. 电源4. 指示灯5. 连接线6. 逻辑分析仪四、实验步骤1. 连接电路根据实验要求，连接双4选1数据选择器74LS153、逻辑门电路、电源、指示灯和连线。

2. 设计电路（1）根据实验要求，设计一个简单的数据选择器电路，实现以下功能：当A0=0、A1=0时，输出D0；当A0=0、A1=1时，输出D1；当A0=1、A1=0时，输出D2；当A0=1、A1=1时，输出D3。

（2）根据设计要求，将74LS153的数据输入端与逻辑门电路连接，实现数据选择功能。

3. 测试电路（1）使用逻辑分析仪或示波器观察输出端波形，验证电路是否满足设计要求。

（2）根据实验要求，测试不同地址码下的输出结果，确保电路正常工作。

4. 分析实验结果根据实验结果，分析数据选择器的工作原理和特点，总结实验心得。

五、实验结果与分析1. 实验结果通过实验，验证了双4选1数据选择器74LS153在正常工作状态下能够实现数据选择功能。

在不同地址码下，输出端输出对应的数据输入端数据。

2. 实验分析（1）数据选择器在数字电路中具有广泛的应用，如数据分配、数据选择、数据比较等。

（2）在设计数据选择器电路时，需要注意以下几点：a. 根据实际需求选择合适的数据选择器类型和规模；b. 合理安排数据输入端、地址输入端和使能端；c. 仔细检查电路连接，确保电路正常工作。

电子技术实验报告3-数据选择器及其应用（葛楚雄）学生实验报告第二篇：实验二译码器与数据选择器的功能测试及应用(实验报告) 1100字实验2 译码器与数据选择器的功能测试及应用一. 实验目的与要求（5分）1. 掌握中规模集成译码器与数据选择器的逻辑功能和使用方法；2. 学习用集成译码器与数据选择器构成组合逻辑电路的方法。

三、实验原理与内容（20分）1.译码器（1）译码与译码器的概念译码是编码的反过程，是将给定的二进制代码翻译成编码时赋予的原意，实现译码功能的电路称为译码器。

（2）译码器分类译码器分为通用译码器（包括二进制、二─十进制译码器）与显示译码器（包括TTL共阴显示译码器、TTL共阳显示译码器等）两大类。

（3）利用译码器实现组合逻辑函数二进制、二─十进制译码器的输出端的逻辑式是以输入变量最小项(取反)的形式，故这种译码器也叫最小项译码器，利用最小项译码器可以实现简单的组合逻辑电路。

2.数据选择器（1)数据选择器概念与功能数据选择器可以实现从多路数据传输中选择任何一路信号输出，选择的控制由地址码决定。

数据选择器可以完成很多的逻辑功能，例如函数发生器、并串转换器、波形产生器等。

（2）用数据选择器实现组合逻辑函数选择器输出为标准与或式，含地址变量的全部最小项。

例如四选一数据选择器输出如下：Y=A1A0D3+A1A0'D2+A'1A0D1+A'1A'0D0 而任何组合逻辑函数都可以表示成为以上的表示形式，故可用数据选择器实现。

四．实验步骤与记录（30分）1. 译码器74LS139功能测试测试译码器74LS139中任意一组2-4线译码器的功能，其中译码器的输入端S' 、 A1、A0接拨码开关输出口，输出Y0'~ Y3'接发光管。

改变拨码开关开关的状态，观察输出，写出Y0'~ Y3'的输出。

实验电路图如下：（请同学们完善，要求用铅笔做图)2.用译码器实现逻辑函数 F=A'BC+ABC'。

电工电子实验报告数据选择器及应用一、 实验目的1.熟悉中规模集成电路数据选择器的工作原理与逻辑功能2.掌握数据选择器的应用二、 主要仪器设备及软件硬件：74LS153，74LS151，电工电子综合实验箱，导线，笔记本电脑软件：NI Multisim 14三、 实验原理（或设计过程）1. 逻辑功能数据选择器又称多路选择器或多路开关,常以MUX 表示。

它是单输出多输入的组合逻辑电路。

在选择信号的控制下,能从多路输入数据中选择一路输出,其作用相当于单刀多掷开关。

常用的MUX 有2选1、4选1、8选1和16选1,它们又分别称为2路、4路、8路和16 路选择器。

从输出来说,有原码输出和反码输出,有的还能同时输出互补信号。

此外,还有OC 输出与三态输出。

74LS153的每块组件内封装了两个完全相同的4选1选择器,它们各有一个使能控制端G ,输入低电平有效。

由于二者测辑结构相同,因此逻辑函数式同为：G BAC C A B AC B C A B Y )(3210+++=式中,B 、A 为数据选择信号(也称为地址), C 0～C 3为数据输入端。

当G ="1"时,IY 和2Y 均为低电平,与输入数据无关,即数据选择器不工作。

当G ="0"时,则3210BAC C A B AC B C A B Y +++=。

74LS153功能表：74LSI51的内部电路结构与74LSI13类似,但多一条反相输出端(W̅)。

2. 容量扩展目前生产的MUX,最多的路数为16。

在地址输入变量超过4个时,就要对MUX 进行扩展使用。

另外,在手头没有所需大容量MUX 的情况下,也需要利用小容量MUX 来扩展。

1. 利用选通端2. 附加SSI 门电路3. 用MUX 的级联①如图7.42通过选通端控制两个四路MUX 实现八选一。

70~D D 为被选择器，C,B,A 为地址输入端，地址最高位用来控制选通端。

设计性实验：数据选择器及其应用数据选择器是一种电子元件，其功能是允许用户从多个输入数据中选择一种或多种输出数据。

在电路设计、数字信号处理、计算机网络等领域，数据选择器都被广泛应用。

实验目的：1、了解数据选择器的原理和应用；2、掌握数据选择器的基本参数；3、设计并实现一个数据选择器，测试并验证其性能。

实验仪器和器材：电源，示波器，万用表，数据选择器芯片，电容、电阻、开关、继电器等电子元件，面包板，导线等。

实验步骤：1、准备电路：根据数据选择器的型号与数据参数，设计电路图。

本次实验使用的是74LS157 数据选择器芯片，其包含 4 个双端口 2-to-1 数据选择器，即包含 8 位输入端口、2 位输出端口和 2 位控制端口。

因此，我们的电路图应该包括以上元素。

2、搭建电路：将准备好的电路图转移到面包板上，按照电路原理图连接电子元件，接口、开关、继电器等需要连接的地方一定要注意细节。

搭建完电路后，检查一遍是否有误接或短路的问题。

3、连接电源和示波器：接上电源，示波器分别连接“输入”、“输出”或“控制”处，不要忘记设置电压和频率等参数，调整好示波器的电压和时间基准。

4、测试电路性能：打开电源，使用示波器调试，依次测量输入、输出和控制电压的波形，并对其进行分析。

再使用万用表等仪器测量相关电路参数，如输入输出电阻、输出电流等，以检验电路性能是否正常。

5、提高电路性能：如果发现参观不佳，可以根据实际需要进行优化。

例如，加入补偿电容，调节控制器、激励电压等方式进行提高。

实验过程中需要注意的几点：1、搭建电路时一定要注意细节，避免误接或短路的问题；2、测试电路时要按照设计参数进行测试，若有出入要及时调整；3、在调试过程中，要注意电源的安全问题，避免触电或过电流等事故发生。

实验结果分析：在这次实验中，我们成功地设计制备了一个数据选择器，并检测出其基本性能指标，例如输入输出电阻、输出电流等参数。

得到的结果表明，该数据选择器具有良好的可靠性和稳定性，可以满足实际应用需要。

一、实验目的1. 理解数据选择器的工作原理和逻辑功能。

2. 掌握数据选择器的引脚及其作用。

3. 学会使用数据选择器进行组合逻辑电路的设计。

4. 通过实验验证数据选择器的应用。

二、实验原理数据选择器，又称多路选择器，是一种能够从多个数据输入中选取一路输出到输出端的数字电路。

其基本原理是利用控制信号来选择所需的输入数据。

常见的数据选择器有二选一、四选一、八选一等。

三、实验器材1. 74LS153双四选一数据选择器2. 逻辑分析仪3. 电源4. 连接线5. 逻辑门电路四、实验步骤1. 搭建实验电路：按照实验原理图连接好电路，包括数据选择器、输入端、输出端和控制端。

2. 输入数据测试：向数据选择器的输入端输入不同的数据，观察输出端的变化。

3. 控制信号测试：改变控制信号的状态，观察输出端的变化，验证数据选择器的逻辑功能。

4. 组合逻辑电路设计：设计一个组合逻辑电路，使用数据选择器实现所需的逻辑功能。

5. 电路仿真：使用逻辑分析仪对电路进行仿真，验证电路的正确性。

五、实验结果与分析1. 输入数据测试：当输入端的数据分别为0和1时，输出端能够正确地输出对应的值。

2. 控制信号测试：当控制信号改变时，输出端能够正确地选择对应的输入数据。

3. 组合逻辑电路设计：设计了一个组合逻辑电路，使用数据选择器实现了所需的逻辑功能。

4. 电路仿真：仿真结果显示，电路能够正确地实现预期的逻辑功能。

六、实验心得1. 通过本次实验，我对数据选择器的工作原理和逻辑功能有了更深入的了解。

2. 实验过程中，我学会了如何使用数据选择器进行组合逻辑电路的设计。

3. 实验让我认识到，在实际应用中，数据选择器可以简化电路设计，提高电路的可靠性。

4. 通过本次实验，我提高了自己的动手能力和逻辑思维能力。

七、总结本次实验成功地实现了数据选择器的测试和应用，验证了数据选择器的逻辑功能。

通过实验，我对数据选择器有了更深入的了解，并掌握了使用数据选择器进行组合逻辑电路设计的技巧。

数电 - 实验四 - 数据选择器及其应用 - 实验报告实验四数据选择器及其应用一、实验目的1.掌握中规模集成数据选择器的逻辑功能及使用方法2.学习用数据选择器构成组合逻辑电路的方法二、实验设备与器件1.+5V直流电源2. 逻辑电平开关3. 逻辑电平显示器4.74LS151三、实验原理数据选择器又叫“多路开关”。

数据选择器在地址码（或叫选择控制）电位的控制下，从几个数据输入中选择一个并将其送到一个公共的输出端。

数据选择器的功能类似一个多掷开关，如图 7-1 所示，图中有四路数据 D0~D3 ，通过选择控制信号 A1 、A0 （地址码）从四路数据中选中某一路数据送至输出端 Q 。

数据选择器为目前逻辑设计中应用十分广泛的逻辑部件，它有 2 选 1、4 选 1 、8 选 1 、16选 1 等类别。

数据选择器的电路结构一般由与或门阵列组成，也有用传输们开关和门电路混合而成的。

八选一数据选择器74LS15174LS151为互补输出的8选1数据选择器，引脚排列如图 4-2 ，功能如表 4-1 。

选择控制端（地址端）为A2~A0 ，按二进制姨妈，从 8 个输入数据 D0~D7 中，选择一个需要的数据送到输出端 A, S 为使能端，低电平有效。

1 ）使能端S=1时，无论A2~A0状态如何，均无输出（ Q=0 ， Q=1 ）,多路开关被禁止。

2 ）使能端S=0 时，多路开关正常工作。

根据地址码 A1 、A2 、A3 的状态选择 D0~D7 中某一个通道的数据输送到输出端 Q 。

此处以 A2A1A0=010为例，则选择D2数据到输出端，即 Q=D2 。

D2为0，Q亮。

D2 为 1，Q 亮。

使能端为1，D2为1，Q亮。

使能端为 1， D2 变为 0， Q 仍然亮。

74LS151功能测试结果表4-1输入输出S A2A1A0Q Q1x x x010000D0D00001D1D10010D2D20011D3D30100D4D40101D5D50110D6D60111D7D7实现逻辑函数F(AB)=A B+ AB+A B设计过程：逻辑表输入输出A1A0Q000/D0011/D1101/D2111/D3 F(AB)=A B+ AB+A B接线图逻辑功能验证A AQ 1 00 00/D0A AQ 1 00 11/D1A A Q1 01 01/D2A AQ 101 11/D3。
