汽车电气设备总线路图Last revision on 21 December 2020汽车电气设备总线路图一、汽车电系特点与组成（一）汽车电系特点1) 低压直流：6V、12V、24V 2)单线并联 3) 负极搭铁(二) 汽车电系组成1）电源系统：蓄电池、发电机、调节器等；2）起动系统：起动开关、起动继电器、起动机；3）点火系统：点火开关、点火线圈、火花塞等；4）照明系统5) 信号与报警系统：6）仪表与显示系统：电流表、水温表、燃油表、机油压力表、充电指示灯等；7）辅助电器：电动雨刮器、空调等；8）电子控制系统：传感器、电控单元、执行器等二、汽车电路图的形式１、汽车布线图２、汽车线束图３、汽车电路原理图４、位置图：电器位置图、线束位置图等。
三\桑塔纳轿车电路图的特点1．基本电路按系统依次排列整个电路都是纵向排列，同一系统的电路归纳在一起，在电路图中所占的篇幅局限在某一范围。
2．整个电路很少转折交叉有些线路比较复杂的电器，为了使它们有机地连贯起来而不破坏图面的纵向性，采用断线代号法加以解决。
小方框、底部电路号码３．整个电路突出以中央接线盒为中心（１）电路图上方第5条横线以上的部分表明了中央接线盒中安装的器件与导线。
4条横线，用来表示压装在中央接线盒塑料盘身内的成型铜片。
“30”：常火线。
直接与蓄电池正极相接的火线；“15”：小容量火线。
从点火开关15接柱引出的，受点火开关控制的小容量用电器的供电线；“X”：大容量火线。
受减荷继电器控制的大容量用电器的供电线，只有当减荷继电器触点闭合时，才能将30#线的电流引入X#线；“31”：搭铁线。
它与中央接线盒支架搭铁点相连接。
（２）第5条横线上标有中央接线盒背面插接器的代号，后面的数字表明了该插接器连接的导线在插接器中的插孔位置。
D23 。
凡是接点标有同一代号的导线都在车上的同一线束内。
继电器表示方法：继电器－J、数字－位置、分数（分母－插脚的标号，分子－相应的插孔）熔断器的表示方法：熔断器－Ｓ、数字－位置、额定电流。

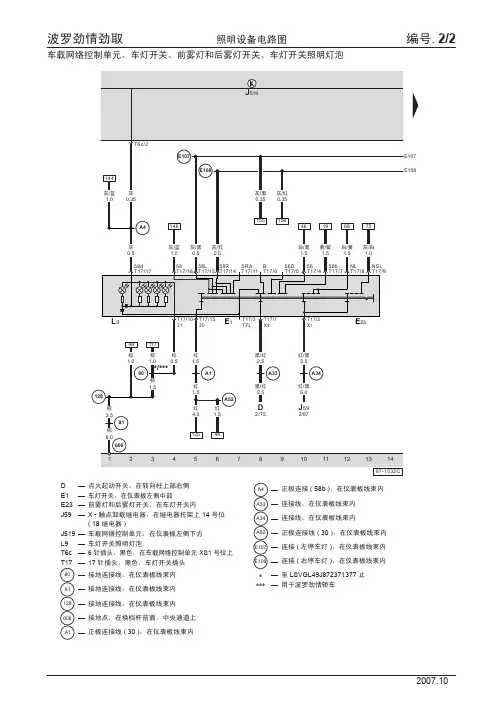

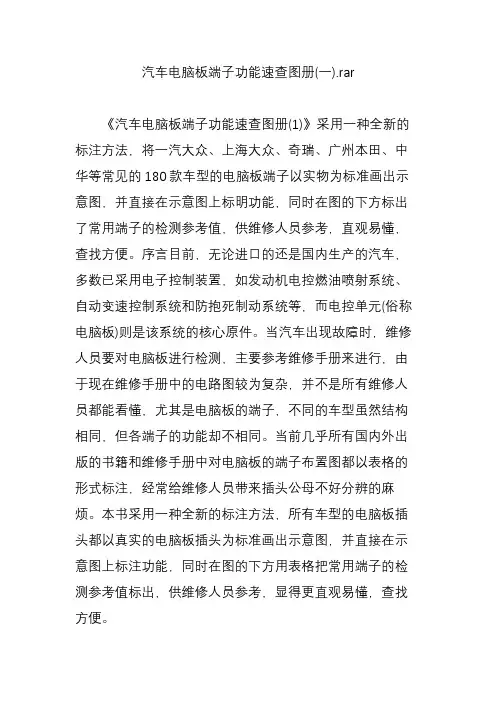

汽车电脑板端子功能速查图册(一).rar《汽车电脑板端子功能速查图册(1)》采用一种全新的标注方法，将一汽大众、上海大众、奇瑞、广州本田、中华等常见的180款车型的电脑板端子以实物为标准画出示意图，并直接在示意图上标明功能，同时在图的下方标出了常用端子的检测参考值，供维修人员参考，直观易懂，查找方便。
序言目前，无论进口的还是国内生产的汽车，多数已采用电子控制装置，如发动机电控燃油喷射系统、自动变速控制系统和防抱死制动系统等，而电控单元(俗称电脑板)则是该系统的核心原件。
当汽车出现故障时，维修人员要对电脑板进行检测，主要参考维修手册来进行，由于现在维修手册中的电路图较为复杂，并不是所有维修人员都能看懂，尤其是电脑板的端子，不同的车型虽然结构相同，但各端子的功能却不相同。
当前几乎所有国内外出版的书籍和维修手册中对电脑板的端子布置图都以表格的形式标注，经常给维修人员带来插头公母不好分辨的麻烦。
本书采用一种全新的标注方法，所有车型的电脑板插头都以真实的电脑板插头为标准画出示意图，并直接在示意图上标注功能，同时在图的下方用表格把常用端子的检测参考值标出，供维修人员参考，显得更直观易懂，查找方便。
查看更多请下载观看………………………….……………………………[下载地址] :汽车电脑板端子功能速查图册1.rar/file/112006165目录前言第一章一汽车系1.一汽大众开迪(1.4L)电脑板80针2.一汽大众开迪(1.6L)电脑板81+40针3.一汽大众开迪(1.9L柴油直喷)电脑板94+60针4.一汽大众开迪(2.0L柴油直喷)电脑板94+60针5.一汽大众迈腾(汽油2.0L)电脑板94+60针6.一汽大众迈腾(汽油3.2L/3.6L)电脑板94+60针7.一汽大众速腾(柴油1.9L)电脑板94+60针8.一汽大众速腾(柴油2.0L)电脑板94+60针9.一汽大众速腾(汽油1.6L)电脑板81+40针10.一汽大众速腾(汽油1.6L)电脑板94+60针11.一汽大众速腾(汽油2.0L)电脑板94+60针12.一汽大众捷达2V发动机电脑板121针13.一汽大众捷达5V发动机电脑板80针14.奥迪A6电脑板121针15.奥迪A8电脑板81+40针16.奥迪V6电脑板16+12+20+16针17.奥迪A4(2.8L)V6电脑板80针18.红旗7220/帕萨特B4电脑板68针19.红旗[VG20]电脑板16+20+20+20针20.一汽7180A2E小红旗3PT电脑板121针21.一汽奥星小解放电脑板26+16+12+22针22.一汽大众宝来电脑板121针23.一汽花冠[1NZ发动机]电脑板26+16+12+22针24.一汽花冠[1ZZ发动机]电脑板34+35+35+31针25.一汽佳宝[联合电子]电脑板55针26.一汽佳宝电脑板32+32针27.一汽轿车奔腾电脑板60+60针第二章上汽车系28.别克世纪电脑板40+40+40+40针29.桑塔纳99新秀[M154]电脑板55针30.桑塔纳2000[M154]电脑板55针31.桑塔纳3000电脑板80针32.上海大众波罗(劲情/劲取)电脑板80针33.上海大众波罗电脑板121针34.上海大众途安电脑板80针35.上海大众新帕萨特(1.8L)电脑板121针36.上海大众新帕萨特(2.8L)电脑板121针37.上海华普电脑板55针38.上海时代超人电脑板80针39.上海通用君威电脑板32+32针40.上海通用凯越电脑板64+64针41.上海通用赛欧电脑板32+32针第三章北汽车系42.北京福田战旗(单点)电脑板35针43.北京福田电脑板35针44.北京吉普P45电脑板26+16+12+22针45.北京帕杰罗越野(手动)电脑板26+16+12+22针46.北京帕杰罗越野(自动)电脑板35+26+28+30针47.北京现代圣塔非(柴油)电脑板94+60针48.北京现代圣塔非(汽油)电脑板80+80针49.北京现代索纳塔4缸(AT)电脑板35+26+28+30针50.北京现代索纳塔4缸(MT)电脑板26+16+12+22针51.北京现代索纳塔6缸电脑板9+24+52+40+9针52.北京现代途胜6缸电脑板9+24+52+40+9针53.北京现代途胜电脑板81针54.北京现代雅绅特(1.4L手动)电脑板94+60针55.北京现代雅绅特(1.4L自动)电脑板94+60针56.北京现代雅绅特(1.6L手动)电脑板94+60针57.北京现代雅绅特(1.6L自动)电脑板94+60针58.北京现代雅绅特(柴油共轨自动)电脑板94+60针59.北京现代雅绅特C01(1.4L手动)电脑板94+60针60.北京现代雅绅特C01(1.6L手动)电脑板94+60针61.北京越野车(4.0L)电脑板55针62.华泰现代(汽油3.5L)电脑板35+26+28+30针63.切诺基6缸电脑板32+32+32针64.切诺基4缸电脑板32+32+32针65.切诺基6缸电脑板60针66.切诺基4缸电脑板60针67.现代特拉卡(柴油共轨)电脑板3l+24+17针68.现代特拉卡(汽油3.5L)电脑板35+26+28+30针69.现代雅科仕(3.5L)电脑板35+26+28+30针70.现代雅科仕(4.5L)电脑板35+26+28+30针第四章二汽车系71.东风风行电脑板26+16+22针72.东风EQ6100电脑板26+22针73.东风日产阳光电脑板16+14+20+18针74.东风日产阳光电脑板116针75.东风雪铁龙赛纳电脑板32+48+32针76.东风悦达起亚嘉华电脑板35+26+28+30针77.东风悦达起亚千里马电脑板81针78.东风悦达起亚锐欧(1.4L-AT)电脑板94+60针79.东风悦达起亚锐欧(1.4L-MT)电脑板94+60针80.东风悦达起亚锐欧(1.6L-AT)电脑板94+60针81.东风悦达起亚锐欧(1.6L-MT)电脑板94+60针82.东风悦达起亚赛拉图(1.6L)电脑板94+60针83.东风悦达起亚赛拉图(1.8L)电脑板81针84.东风悦达起亚远舰电脑板9+24+52+40+9针85.东风悦达起亚远舰(手动)电脑板26+16+12+22针86.东风悦达起亚远舰(自动)电脑板35+26+28+30针87.风神蓝鸟电脑板16+14+16+18针88.东风雪铁龙爱丽舍32+48+32针89.东风雪铁龙爱丽舍55针第五章奇瑞车系90.奇瑞A113(1.3L)发动机电脑板81针91.奇瑞QQ6发动机电脑板81针92.奇瑞开瑞发动机电脑板81针93.奇瑞旗云A15(CVT)电脑板121针94.奇瑞瑞麒2(1.3L)发动机电脑板8l针95.奇瑞A516/A520[ME7.9.7]电脑板81针96.奇瑞QQ电脑板55针97.奇瑞V525(AT)电脑板26+16+12+22针98.奇瑞东方之子电脑板26+16+12+22针99.奇瑞风云[ME7.9.7]电脑板81针100.奇瑞风云[玛瑞利]电脑板80针101.奇瑞风云[摩托罗拉]电脑板24+24针102.奇瑞风云电脑板35针103.奇瑞旗云A15[MT20]电脑板3l+24+17针104.奇瑞旗云电脑板72针105.奇瑞瑞虎2.4(AT)电脑板26+16+12+22针106.奇瑞瑞虎[MT20U]电脑板73针第六章长安车系107.长安CM8[ME7.9.7]电脑板8l针108.长安奥拓电脑板55针109.长安铃木雨燕电脑板60+60针110.长安羚羊电脑板31+24+17针111.长安羚羊世纪星电脑板26+16+22针112.长安之星电脑板55针113.长安之星电脑板26+34针第七章哈飞车系114.哈飞路宝[M1.5.4]电脑板55针115.哈飞路宝[ME7.9.7优化]电脑板81针116.哈飞民意[ME7.9.7]电脑板81针117.哈飞民意[MT20]电脑板31+24+17针118.哈飞民意[MT20U]电脑板73针119.哈飞赛豹[德尔福]电脑板73针120.哈飞赛豹[联合电子]电脑板81针121.哈飞赛豹电脑板35+26+28+30针122.哈飞赛马电脑板26+16十12+22针123.哈飞松花江电脑板32+32针124.哈飞松花江[MT20U]电脑板73针125.哈飞中意[M1.5.4]电脑板55针126.哈飞中意电脑板31+24+17针127.哈飞中意电脑板32+32针128.哈飞中意[ME7.9.7]电脑板81针129.哈飞中意[MT20U]电脑板73针第八章广州本田车系130.2003款雅阁2.0/2.4L电脑板31+24+22+17+31针131.2003款雅阁3.0L电脑板31+24+22+17+31针132.雅阁2.0/2.3L电脑板32+25+31+16针133.雅阁3.0L V6电脑板32+25+31+16针134.奥德赛电脑板32+25+31+16针135.飞度电脑板31+24+22+31针第九章中华车系136.中华轿车1.8L沈阳华晨电脑板48+48+32针137.中华轿车[马瑞利]电脑板80针138.中华轿车电脑板26+16+12+22针第十章其他车系139.吉利美日3缸电脑板35针140.吉利美日3缸电脑板55针141.吉利美日4缸电脑板26+16+12针142.天津夏利3缸[大陆汽车]电脑板24+24针143.天津夏利3缸电脑板24针144.天津威驰电脑板26+16+22针145.天津夏利2000电脑板26+16+12针146.天津夏利电脑板26+22针《汽车电脑板端子功能速查图册(1)》采用一种全新的标注方法，将一汽大众、上海大众、奇瑞、广州本田、中华等常见的180款车型的电脑板端子以实物为标准画出示意图，并直接在示意图上标明功能，同时在图的下方标出了常用端子的检测参考值，供维修人员参考，直观易懂，查找方便。
