汽车维修手册-培训幻灯片

  • 格式：ppt
  • 大小：19.51 MB
  • 文档页数：82

下载文档原格式

  / 82

合集下载

汽修维修服务介绍培训PPT

汽修维修服务介绍培训PPT

检查蓄电池电压是否足够
• 单击此处添加文本单击此处添加文本单 击此处添加文本单击此处添加文本
• 单击此处添加文本单击此处添加文本单 击此处添加文本单击此处添加文本
5
汽车维修服务介绍
换挡时发动机熄火
单击此处添加文本单击此处添加文本单 击此处添加文本单击此处添加文本
高速行驶时方向盘震颤
单击此处添加文本单击此处添加文本单 击此处添加文本单击此处添加文本
击此处添加文本
电工电子
单击此处添加文本单击此 处添加文本单击此处添加 文本单击此处添加文本单
击此处添加文本
汽车检测
单击此处添加文本单击此 处添加文本单击此处添加 文本单击此处添加文本单
击此处添加文本
19
Thank you for watching
8
汽车常见故障
系统故障
01 液压控制装置的检修
添加文本单击此处添加文本单击单 击此处此处添加文本
03 ABS系统的放气
单击此处添加文本单击此处添加文 本单击此处添加文本
02 ABS系统更换
单击此处添加文本单击此处添加文 本单击此处添加文本
04 液压元件泄漏检查
单击此处添加文本单击此处添加文 本单击此处添加文本
02 汽车美容、维护
单击此处添加文本单击此处添加文本单击单击此处添加文本单 击此处添加文本单击此处添加文本单击此处添加文本
03 换油中心
单击此处添加文本单击此处添加文本单击单击此处添加文本单 击此处添加文本单击此处添加文本单击此处添加文本
汽车维修服务主要项目
14
04
汽车维修服务培训
单击此处添加文本
单击此处添加文本单击此处添加文本单击单击此处添加文本

汽车维修与保养技术培训ppt

汽车维修与保养技术培训ppt

故障诊断与排除
通过各种检测手段，诊断发动机的故障，如 点火系统、供油系统、润滑系统等。
发动机维护与保养
定期对发动机进行保养，如更换机油、空气 滤清器等，保持发动机良好状态。
底盘维修
பைடு நூலகம்
底盘拆卸与检查
对底盘进行拆卸，检查各部件是否正 常，如悬挂系统、刹车系统、转向系 统等。
故障诊断与排除
通过各种检测手段，诊断底盘的故障 ，如悬挂系统异响、刹车不灵等。
汽车保养项目实操演练
更换机油和机滤
检查轮胎气压和磨损
演示如何正确地放油、更换机油和机 滤，以及如何检查油位。
讲解如何使用胎压表检查轮胎气压， 以及如何检查轮胎磨损情况。
更换刹车片
介绍如何拆卸和安装刹车片，以及如 何检查刹车片磨损情况。
汽车维修安全事故案例分析
案例一
某汽修店因操作不当引发火灾事故，导致人员伤亡和财产损失。通过分析事故 原因，强调维修操作规范和安全意识的重要性。
底盘大修
对底盘进行全面维修，更换磨损部件 ，确保底盘性能恢复。
底盘维护与保养
定期对底盘进行保养，如更换刹车片 、转向油等，保持底盘良好状态。
电器维修
电器系统检查
故障诊断与排除
检查汽车的电器系统，包括电源、起动机 、发电机、灯光、雨刮等。
通过各种检测手段，诊断电器系统的故障 ，如灯光不亮、雨刮不工作等。
轮胎检查与更换
定期检查轮胎磨损状况、气压和平衡 ，及时更换磨损过度或损坏的轮胎。
检查刹车系统
定期检查刹车片的磨损情况、刹车盘 的清洁度和刹车油的状况，确保刹车 系统正常工作。
空调系统清洁与保养
定期清洁和保养空调系统，包括更换 空调滤芯、清洁冷凝器和蒸发器等。

汽车行业：汽车维修与保养技巧培训ppt

汽车行业：汽车维修与保养技巧培训ppt

底盘故障诊断与排除
刹车系统故障
检查刹车油、刹车片、刹车盘等是否正常，更换损坏部件，调整 刹车系统。
悬挂系统故障
检查悬挂部件是否正常，如减震器、悬挂臂等，更换损坏部件，调 整悬挂系统。
转向系统故障
检查转向助力泵、转向拉杆等是否正常，更换损坏部件，调整转向 系统。
电气系统故障诊断与排除
灯光系统故障
01
底盘组成，悬挂系统，转向系 统等。
车身
车身结构，车门，车窗等部件 。
电气设备
灯光系统，空调系统，音响系 统等。
汽车维修工具与设备
通用工具
螺丝刀，钳子，扳手等。
专用工具
气瓶，气泵，测量仪器等。
设备
升降机，举升器，烤漆房等。
汽车保养的重要性
01
延长使用寿命
定期保养可以减少汽车各部件磨损 ，延长使用寿命。
高温天气保养
高温天气下注意检查冷却液、空调 制冷效果，避免车辆长时间暴晒。
04
常见故障诊断与排除
发动机故障诊断与排除
发动机无法启动
发动机过热
检查点火系统、供油系统、启动系统 等，确定故障原因并修复。
检查冷却系统是否正常，如水泵、节 温器等，修复故障并更换损坏部件。
发动机异响
检查发动机各部件是否正常，如气门 、活塞、曲轴等，更换损坏部件。
电气系统维修
Fan and blower maintenance
Check the operation of the fan and blower, and clean any debris or blockages.
Ventilation system inspection
Inspect the ventilation system, including the ducts and vents, for any blockages or leaks.

汽车维修与保养技术培训ppt (2)

汽车维修与保养技术培训ppt (2)

详细描述
空调维修包括检查制冷剂压力、更换滤清器 和冷凝器等，以排除故障和隐患。
注意事项
在进行空调维修时，应遵循制造商的推荐， 并使用原厂零件和指定制冷剂。
03
汽车保养技术
定期保养
定期保养的重要性
定期保养可以确保汽车各部件的正常 运行，提高汽车性能和使用寿命，预 防故障和事故的发生。
保养周期
保养项目
06
实际操作与案例分析
常见故障诊断与排除
01
发动机故障
包括点火系统、供油系统、气门和 活塞等部件的故障排除。
电气系统故障
包括起动、充电、照明和空调等部 分的故障诊断。
03
02
底盘故障
涉及悬挂、转向和制动系统的问题 及解决方案。
排放系统故障
针对三元催化器、氧传感器和排气 管等进行检测和修复。
04
汽车保养实操
妥善保管工具
在使用完毕后，应将工具 妥善保管，避免因工具丢 失或损坏影响工作进程。
事故应急处理
制定应急预案
在工作前，应制定应急预 案，对可能发生的事故进 行预防和处理。
掌握急救知识
工作人员应掌握基本的急 救知识，以便在发生事故 时能够及时进行自救和互 救。
及时报告事故
在发生事故时，应及时向 上级领导报告，以便得到 及时处理和解决。
动力的作用。
油液更换周期
根据油液的种类和使用情况，更换 周期有所不同，如润滑油一般每 5000-10000公里或每隔3-6个月 更换一次。
油液更换注意Βιβλιοθήκη 项选择合适的油液规格和品牌，使用 正确的更换方法，避免油液污染和 浪费。
滤清器更换
1 2 3
滤清器的作用
滤清器可以过滤掉空气、燃油、润滑油中的杂质 和颗粒物，保护汽车发动机和其他部件免受磨损 和堵塞。

汽车维修培训PPT课件

汽车维修培训PPT课件

定期清洁起动机表面，检查电磁 开关触点和电刷磨损情况，及时 更换损坏部件。
灯光系统保养
检查灯泡和灯座是否损坏或松动 ，定期调整灯光照射角度和范围 。
蓄电池保养
定期清洁蓄电池表面，检查电解 液液面高度和密度，及时充电或 更换蓄电池。
仪表与报警系统保养
定期校验仪表指示准确性和报警 系统灵敏度，更换损坏的传感器 和执行器。
发动机结构
详细解析发动机各大部件，如气缸 、活塞、曲轴、连杆、气门等。
工作原理
深入讲解四冲程工作循环，包括进 气、压缩、做功和排气四个过程。
发动机故障诊断与排除
常见故障
列举发动机常见的故障现象，如 启动困难、功率不足、油耗增加
等。
故障原因
分析导致发动机故障的各种原因 ，如点火系统故障、燃油系统故
障、机械故障等。
底盘系统维修
03
底盘构造及功能介绍
底盘组成
传动系、行驶系、转向系和制动系四部分组成。
底盘功能
支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型， 并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘构造
包括车架、车桥、车轮、悬架等部分，各部分之间通过连接件进行 连接。
底盘故障诊断与排除
空调系统维修
05
空调系统组成及工作原理
压缩机
将低温低压气态制冷 剂压缩成高温高压气 态制冷剂，为制冷剂 的循环提供动力。
冷凝器
将高温高压气态制冷 剂冷却成中温高压液 态制冷剂，释放热量 。
膨胀阀
将中温高压液态制冷 剂节流降压，变成低 温低压液态制冷剂。
蒸发器
将低温低压液态制冷 剂蒸发成低温低压气 态制冷剂，吸收车内 的热量。

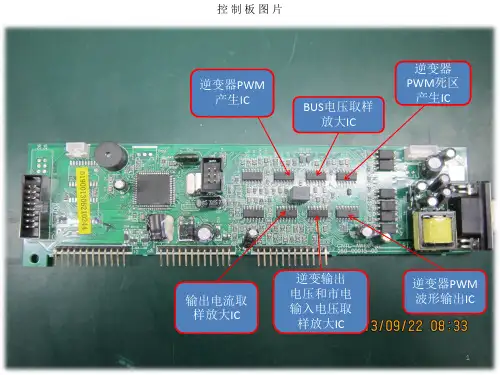

山特C 1-3K维修手册PPT幻灯片课件

山特C 1-3K维修手册PPT幻灯片课件
和驱动小板的3525IC. 2.由3525小板本身故障引起的炸机，更换功率管和驱动小板即可修复。 3.升压整流二极管损坏引起的炸机，更换相应的损坏器件即可修复。
二.电池模式不升压，且面板1#4#灯亮 1.驱动小板（CN5) 5脚不能为低电平，3525IC本身故障或是到5脚到控制板连线异
常。 2.U803或是U802 异常导致的1.10脚电压异常。
通讯口供 电变压器
2
12V电 源小板
DC升压 整流二 极管
功率板图
BUS滤 波电容
DC升压 变压器
PFC升压 电感
逆变器输 出滤波电
感
3
BUS滤 波电感
电池保 险丝
风扇驱 动小板
电感反向能 量吸收电阻
BUS滤 波电感
电感反向能量 吸收电容和二
极管
4
DC升压 驱动板
充电板
AC震 荡板
AC升压 驱动板
PFC市电 输入继电
器
5
DC升压功率管
6
逆变器 输出滤 波电容
输出电 流CT
AC升压 整流管
PFC整流 桥
AC升压 功率管
输出逆变和 旁路切换继
电器
7
电源板功能和参数
• 电源板 电源板的主要作用是产生两种直流电源：一路是12V的低压电，给DC升压驱动板 （CN5)、AC振荡板（CN10）、风扇驱动板（CN16)、继电器（RY02 RY01）、控制板 7805和IC，供电。 另一路是高频直流电，给功率管的驱动板（CN1 CN11 CN12)、控制 板通讯变压器TX1产生二次直流电源。
12V 8脚 5.0V
常见故障维修方法：
一、 不开机：不开机是有两种原因引起。
1. 电源板本身故障，电池电压和市电输入电压正常，按开机键机器无任何反应，用

汽车维修培训PPT课件

汽车维修培训PPT课件
第25页/共32页
3、传动：传动轴，万向节不得有松旷现象；各连接部分螺栓齐全、完好、紧固可靠。 第26页/共32页
4、灯光：前照灯、防雾灯、转向灯、小灯、刹车灯、尾灯安装牢靠，完好有效，雨刮器工作正常。 第27页/共32页
5、轮胎：不得有严重磨损、破裂和割伤；轮胎气压符合要求。 第28页/共32页
6、悬挂：不得有断裂、移位现象。 第29页/共32页
7、随车安全设施：配备有三角木、消防锤，在冰雪道路上运行必须配备有防滑链；灭火器有效。 第30页/共32页
不是 结束 是开始
第31页/共32页
感谢您的观看！
第32页/共32页
第3页/共32页
道路运输企业生产安全包 括两个方面：一是车辆运行安全， 即不发生行车安全事故；二是指 运输对象的安全，即运输过程中 旅客或货物无伤、无损。
第4页/共32页
道路运输车辆维护
第5页/共32页
一、汽车维护知识
• 汽车维护的基本任务就是采用相应的技术措施预防故障的发生，避免损坏； • 汽车修理的基本任务就是消除故障和损坏，恢复车辆的工作能力和完好状况。 • 统计资料表明，在汽车的整个使用期内，其使用、维护和修理费用，约为汽车原
• 汽车在运行当中，各个总成之间都在运动，随着时间的推移，各系统的技术状况都会发生变化，造成汽车 的各种性能的下降，从而使其发生故障的机会逐渐增加，造成交通安全隐患的大量聚合。因此，为了保证 交通安全，减少事故，要对汽车进行定期检测！这就是我们通常所说的强制年检。
第13页/共32页
汽车检测是为了更好地对汽车进行诊断，诊断的内涵是在不解体的条 件下确定汽车的技术状况，查明发生故障的部位和原因。也就是说，检测是为诊 断服务的。我们知道，汽车整车的性能参数直接反映整车的技术状况。汽车的检 测往往首先从整车性能参数检测开始，当发现整车性能参数发生变化时，再进行 汽车各系统的深入检测与诊断。因此，整车性能的检测在汽车的检测与诊断中占 有非常重要的地位。

汽车维修培训PPT课件

汽车维修培训PPT课件
转向系统异常：检查转向器 、转向拉杆、转向节等部件 ，修复故障。
电气设备故障诊断与排除
总结词：掌握汽车电气设备常见故障的 诊断与排除方法
电动门窗失灵：检查门窗开关、电机、 电路等，进行维修。
空调系统不制冷：检查制冷剂、冷凝器 、压缩机等，修复制冷效果。
详细描述
照明与信号系统问题：检查灯泡、开关 、电路等，修复故障。
。
定期评估服务质量
定期对维修服务质量进行评估，分 析维修数据和客户反馈，找出服务 中的不足和改进点。
持续改进
针对服务质量评估结果，制定改进 措施并落实到实际工作中，不断提 高汽车维修服务质量。
客户满意度提升策略
提高服务响应速度
优化服务流程，提高服务响应速 度，缩短客户等待时间，提高客
户满意度。
提供个性化服务
混合动力汽车维修
了解混合动力汽车的原理和结构 ，掌握其发动机、电池、电机等 方面的维修技能。
智能网联汽车维修技术
车载网络系统维修
熟悉车载网络系统的组成和原理，掌握车载网络的故障诊断和维修技术。
自动驾驶技术维修
了解自动驾驶技术的原理和关键技术，掌握相关传感器、执行器和控制系统的 维修技能。
二手车市场与维修业务
了解应急处置流程
在进行汽车维修时，应了解应急处置流程，以便 在发生紧急情况时能够迅速采取正确的应对措施 。
定期进行演练和培训
为了提高应对紧急情况的能力，应定期进行演练 和培训，加强员工的安全意识和应急能力。
汽车维修行业发展
04
趋势
新能源汽车维修技术
电动汽车维修
掌握电动汽车的电池、电机和电 控系统的检测与维修技术，熟悉 电动汽车的充电设施和性能要求 。
发动机性能参数

汽车维修培训PPT课件

汽车维修培训PPT课件
制动系统故障：包括制动失灵、制动拖滞等问题，解决方法包括检查制动液、更换制动片、 调整制动器等。
空调系统故障：包括制冷效果不佳、空调异味等问题，解决方法包括检查制冷剂、清洗空调 管道等。
汽车维修工具和设备
汽车维修工具箱和工具的使用方法
工具箱：包含各种维修工具， 如螺丝刀、钳子、扳手等
设备：包括千斤顶、轮胎扳手、 车轮拆卸器等
汽车维修行业的职业道德和社会责任以及未来发展要求
汽车维修行业的职业道德：诚信、守信、责任、安全、服务、敬业
汽车维修行业的社会责任：保护环境、节约资源、安全生产、提供 优质服务
未来发展要求：技术精湛、综合素质高、具备国际化视野、掌握新 能源汽车技术
THANK YOU
汇报人：
汽车电器设备维修培训
电器设备组成：介 绍汽车电器设备的 组成和作用
常见故障及排除方法： 列举常见的电器设备 故障及排除方法，如 灯泡不亮、音响故障 等
维修技能培训：介绍 维修技能培训的内容 和方法，包括理论知 识和实践操作
案例分析：分析一些典 型的汽车电器设备故障 案例，提高学员的分析 能力和解决问题的能力
使用方法：根据不同的维修需 求，选择合适的工具和设备， 按照规范进行操作
安全注意事项：确保工具和设 备完好无损，使用时注意安全， 如佩戴手套、避免受伤等
汽车维修设备的使用和维护
汽车维修设备的种类和功能 设备使用方法和注意事项 设备维护和保养方法 设备常见故障及排除方法
汽车维修工具和设备的选购及保养
添加标题
疏散人员：在确保自身安全的情况下，迅速疏散事故现场的人员，特别是那些受到伤害或中毒的人。要将他们转移到安全 区域，并采取必要的急救和防护措施。
添加标题
报告相关部门：立即向应急管理部门报告事故情况，待其通知公安、消防、环保等部门赶到现场进行处置和救援。同时， 要保持通讯畅通，及时向相关部门提供事故的最新情况和进展。

汽车维修培训课件ppt

汽车维修培训课件ppt

操作人员必须穿戴工作服、 安全帽等劳动防护用品，不 得穿拖鞋、凉鞋等。
维修作业前，必须对设备进 行检查，确认设备处于安全 状态才能进行维修。
维修作业中，必须严格遵守 安全操作规程，不得随意拆 卸设备部件，不得擅自改变 设备线路。
维修作业后，必须对设备进 行安全检查，确保设备恢复 正常状态才能使用。
废弃物分类：分为可回收和不可回收两类 回收利用：对可回收废弃物进行回收再利用，减少资源浪费 环保措施：采用环保措施，如使用环保材料、减少有害物质的使用等 废弃物处理的责任：明确汽车维修企业和个人的废弃物处理责任，加强监管和管理。
使用方法：了解工 具的功能和使用方 法，掌握诊断故障 的技巧和流程
注意事项：安全操 作，遵循规范，避 免误操作导致故障 加重或损坏车辆
诊断流程：根据故障 现象，分析可能的原 因，选择合适的工具 进行检测，确定故障 点并进行排除
汽车维修安全与环 保
操作人员必须经过培训，掌 握设备的安全操作规程和安 全防护措施。
准备工作：确保工作区域安 全，准备好所需工具和设备
故障诊断：根据车辆症状， 分析并确定故障部位
维修计划：根据故障情况， 制定合适的维修计划
维修实施：按照维修计划， 进行维修操作
检验与调试：完成维修后， 检查汽车电气系统是否正常 工作，确保安全可靠
总结与记录：总结维修过程， 记录相关数据，以便日后参 考和学习
汽车故障诊断与排 除
目的：恢复汽车的正常功能 和性能
定义：通过一定的手段，判 断汽车故障部位和原因
故障诊断方法：直观检查、 仪表检测、替换检查等
故障诊断流程：初步检查、故 障码读取、数据流分析、实际
检查等
添加项标题
发动机故障：如无法启动、怠速不稳、加速不良等，需要检查 点火系统、供油系统、进气系统等。

汽车维修基础培训讲座PPT(共 45张)

汽车维修基础培训讲座PPT(共 45张)

3.4 离合器的故障诊断与检修
3.4.1 离合器常见故障与产生打滑的根本原因是：离合器压紧力下降和摩
擦片表面技术恶化，使摩擦系数降低，从而导致摩擦力矩变小。 其具体原因如下：
①离合器踏板自由行程过小，当摩擦片稍有磨损，使分离轴承 经常压在膜片弹簧上，导致压盘处于半分离状态；
3.1 概 述 3.1.2 摩擦式离合器的组成与工作原理
2．离合器的工作原理 （3）接合过程
若要接合离合器，驾驶员应松开离合器踏板， 控制操纵机构使分离轴承和分离叉向后移，压盘 弹簧的张力迫使压盘和从动盘压向飞轮。发动机 转矩再次作用在离合器从动盘摩擦面和带花键的 毂上，从而驱动变速器的输入轴。
在离合器接合过程中，摩擦面间存在一定的 打滑，直到离合器完全接合为止。
习惯上把变速器传动比值较小的档位称为高 档，传动比值较大的档位称为低档；变速器档位 的变换称为换档，由低档向高档变换称为加档 （或升档），反之称为减档（或降档）。变速器 就是通过档位变换来改变传动比，从而实现多级 变速的。
4.2 手动变速器的变速传动机构
变速器包括变速传动机构和换档操纵机构 两部分。
（3）故障诊断与排除方法 诊断方法：将手制动拉杆拉紧，变速器挂上低速档，起动发动
机后，踏下加速踏板，缓慢抬起离合器踏板，若汽车不能前进而发 动机又不熄火，即为离合器打滑。
排除方法（由外到里）：首先检查离合器踏板自由行程，如不 符合标准，故障由此引起；否则检查液压及机械操纵机构是否有卡 滞，若有，则故障由此引起；否则应检查离合器盖与飞轮的固定螺 栓是否松动。若松动，故障由此引起。否则应检查摩擦片表面是否 粘有油污、硬化或铆钉外露等现象，若有，故障由此引起。若摩擦 片完好，则应检查压紧弹簧的弹力，若弹力过弱，则故障由此引起。 若上述检查均未发现问题，应检查压盘和飞轮摩擦表面的磨损及变 形情况，若有伤痕或磨出台阶，或压盘、飞轮翘曲过大，则故障由 此引起。

汽车驾驶员汽车维护保养知识培训PPT课件

汽车驾驶员汽车维护保养知识培训PPT课件

影响燃料消耗的因素
1气缸压缩压力气缸压缩压力愈大，发动机的动 力性和经济性就愈好
2一个火花塞不工作，8缸和6缸发动机油耗将 分别增加l5％和25％；二个火花塞不工作时， 8缸和6缸发动机油耗将分别增加40％和60％。
3水温在40-50度时，油耗比正常温度增加8 ％～l0％
影响燃料消耗的因素
❖ 4) 底盘中任何部位发响和发热，都意味着在发动机 动力的传|递过程中出现能量传递损失。
❖ 4在对车身进行养护时，最好用水直接冲刷， 不用干布、干毛巾、棉丝或海棉直接擦试车 身表面，尽量少用油墩布、毛掸清洁车身表 面的灰尘。
汽车走合期的使用
一、汽车走合期的特点 1件磨损速零度快 3润滑油易变质
2行驶故障较多
二．走合期的使用
1减载 3选择优质燃润料 5加强走合维护
2限速 4正确驾驶
汽车走合期的使用
❖ 高而在行驶中发生“气阻”。，
燃油的选用
❖ 柴油的选用 ❖ 轻柴油的牌号是根据柴油的凝点的高低来划
分的。目前柴油的牌号分为10、0、一l0、一 ❖ 20、一35和一50六个牌号，。 ❖ 在选用柴油时，应按柴油的冷滤点，对照当
地当月风脸率为10％的最低气温选用
燃油的选用
❖ 轻柴油在使用中应注意以下几点： ❖ ①不同牌号的柴油不能掺兑使用，否则会降
❖ 如果使用粘|度、抗磨性及温度性能(粘度随温度变 化的性能)不符合要求的齿轮油，将使耗油量增加
❖ 车轮定位的正确与否，对燃料消耗也有显著影响。 ❖ 轮胎气压的高低，将影响汽车的滚动阻力，直接影
响燃料消耗。 ❖ 制动拖滞现象将导致行驶阻力增大而使油耗增加
影响燃料消耗的因素
汽车的滑行性能越好，功率消耗越少，耗油量越低。 汽车整车整备质量的增加；在车上加设遮阳板、凉 棚，任意加高栏板高度等将导致空气阻力的增加。 这将会增加汽车燃料的消耗。

车辆维护保养培训PPT

车辆维护保养培训PPT
二．汽车配置选择
○ 汽车配置可以根据自己需要与条件选择。 ○ 对安全配置是优先要考虑的。ABS、安全气囊(SRS)已经成为乘用车的必须配置。 ○ 真皮座椅气派、美观、凉爽、透气性好和易于擦洗，适于南方炎热地区使用。但北方寒冷地方它又凉
又滑，转弯时有一种容易滑出去的感觉。所以，北方人喜欢选用绒面或布面座椅。中国幅员辽阔，客 观环境千差万别，挑选汽车时自然也要区别对待。 ○ CD音响不可没有，但也不必要求太高，高保真音乐越动听，越容易分散驾驶时的注意力，增加事故 的可能性。
表新潮和性感，给人以庄重、尊贵和严肃的感觉。 ○ 红色给人以跳跃、兴奋和欢乐的感觉。 ○ 蓝色给人感觉是清爽、舒适、豪华和气派。 ○ 黄色给人以欢快、温暖和活泼的感觉。 ○ 绿色有较好的可视性，这是大自然中森林的色彩，
也是春天的色彩。
三、汽车颜色的选择
2.颜色与行车安全 国内外大量科学研究表明，不同汽车外
● 第10位：车型年份，即厂家规定的型年（Model Year），不一定是实际生产的年份，但一般
与实际生产的年份之差不超过1年
• 年份 代码 年份 代码 年份 代码 年份 代码
• 2001 1
2011 B
2021 M
2031 1
• 2002 2
2012 C
2022 N
20 D
否一致； 四．查看该车的养路费、车辆保险、车船使用税是否在有效期内； 五．查看该车本年度是否已年检； 六．查看随车携带的汽车牌照是否真实齐全； 七．对于2001年以上牌照的车辆，原车主还应持有其本人在当地车辆管部门办理的《机车登记证》。
交 易 规 则
进行二手车交易必须有户口、有牌照。交易 时，必须先到车辆户籍所在地的车辆管理所 申请临时检验，合格后填写过户申请表，方 可正式交易。二手车交易需经机动车机动车 交易市场审核买卖双方出具的证明，以及上 述各种手续资料。二手车成交价格，必须体 现公平交易、随行就市、按质论价、旧不超 新的原则。

汽车维修培训ppt课件专业版PPT模板分享

汽车维修培训ppt课件专业版PPT模板分享
玻璃损伤修复
对于裂纹、划痕等损伤，可采用玻璃修复液或专 业修复工具进行修复，严重损伤需更换玻璃。
3
外观件更换
对于保险杠、车灯、后视镜等外观件的损坏，应 按照规范进行拆卸和更换，确保安装到位、功能 正常。
内部饰件拆卸和安装方法
座椅拆卸与安装
熟悉座椅结构，按照规范进行拆卸和安装，注意调整座椅位置和角 度，确保驾驶舒适性和安全性。
难。
非承载式车身
车身与车架分离，维修方便，但 重量大、重心高、抗扭刚度弱。
车身材料
包括钢板、铝合金、碳纤维等， 不同材料的车身结构特点不同，
维修方法也有所区别。
车漆、玻璃等外观损伤修复技巧
1 2
车漆损伤修复
清洗、打磨、底漆、面漆、清漆等步骤，注意选 择合适的漆料和工艺，确保颜色、光泽度与原车 一致。
常见故障现象
列举如启动困难、怠速不 稳、动力不足等典型故障 表现。
故障诊断流程
教授通过观察、听诊、触 摸等方法进行初步判断， 再借助专业仪器进行深入 检测的过程。
故障排除技巧
分享针对不同故障现象的 维修经验和有效解决方案 。
发动机保养及常见问题解决方案
定期更换机油与滤清器
清洗节气门与喷油嘴
强调机油对发动机润滑、冷却和清洁 的重要性，并介绍如何选择合适的机 油及更换周期。
轮胎磨损分析及更换时机判断
轮胎磨损分析
轮胎磨损不均匀可能是由于悬挂系统、制动系统或转向系统 故障引起的。例如，轮胎内侧磨损可能是由于前束过大引起 的，轮胎外侧磨损可能是由于外倾角过大引起的等。
更换时机判断
当轮胎花纹深度小于1.6毫米时，应考虑更换轮胎。此外，如 果轮胎出现裂纹、气泡、鼓包等情况，也应立即更换。同时 ，根据车辆行驶里程和轮胎使用寿命，制定合理的轮胎更换 计划。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

KOEO
03 执行元件诊断
KOEO
04 基本设定
KOEO
05 清除故障存储器
KOEO
06 结束输出
KOEO
07 控制单元编码Coding KOEO
08 读取测量数据块
KOEO或KOER
09 单个数据块
KOEO或KOER
10 自适应
KOEO
11 登录
KOEO，防盗系统
23
自诊断-01功能
01功能-查询控制单元版本信息
-可带EPC 系统 (Simos 3 with 空气流量计and Simos 3P with压 力传感器)
11
Simos 3.3
12
Simos 3.3
13
发动机电脑自我诊断系统
一、自我诊断系统概述
元件出现时系统记忆故障码。偶发性的故障码会在40次 热机运行阶段（发动机在50℃以下起动在72℃以上停机）后 自 动 清 除 。 对 于 确 实 存 在 的 故 障 码 ， 应 采 用 VAG1551 或 VAG1552读取故障码，排除故障后清除故障码。
号熔断丝正常；蓄电池电压不低于11.5V；发动机（变 速器壳体）及车身（蓄电池下）搭铁线正常；发动机控 制单元及诊断连线正常。
2、诊断接头 时代超人自诊断接口在排挡柄的盖罩下方， B5自诊
断接口在手刹柄右侧的盖罩下方，BORA音响下方装饰 板内，捷达王在驾驶侧仪表下方保险盒侧面，其他在仪 表板下方。
会导致行驶问题（如换挡冲击、负荷冲击等）、油耗上升、排放值增高、存 储器中记忆不存在的故障码、功能动作无法执行等等。
26
自诊断-02功能
02功能-查询故障存储器
➢故障记忆有两种:永久性故障/偶发性故障 ➢偶发性故障用05功能可删除 ➢永久性故障记忆必须在排除故障后才可删除 ➢故障代码仅供参考
27
自诊断-故障代码
20
二、自我诊断程序
1、选择控制系统——发动机控制单元
连接仪器并选择所测试的系统，VAG1552显示：
Vehicle
system
test
HELP
Enter address word ××
车辆系统测试
帮助
输入地址字 ×× 控制系统地址字清单
01 发动机电器 02 变速箱电器 03 制动器电器 08 空调/暖气电器 14 车轮阻尼电器 15 安全气囊 12 离合器电器 17 仪表盘插件 24 侧滑控制 25防盗系统（时代超人）41 柴油泵电器 26 电子车顶控制 46 舒适系统 00 自动测试步骤（查询并显示所有系统的故障储存内容）
39
1、空气流量计G70
热膜式，4线——12V加热电源，5V参考电压，搭铁线，信号:时超怠 速1.4V。
BORA：五线式，排列 5 4 3 2 1 1—搭铁 2—12V电源 3—IAT信号 4—5V电源 5—信号：怠速0.8V
3000RPM 1.6V 仪器的数据组003，显示区4怠速时空气量2.00-4.00g/s。
显示区2：冷却液温度（80°C …110°C ）
显示区3：催化器前的氧传感器自适应值（-10.0…10.0%)
显示区4： 1 1 1 1 1 1
-空调压缩机关闭
-怠速开关闭合
-氧调节0K
-节气门关闭
-发动机转速低于2000rpm -发动机温度达到80°C
34
自诊断-10功能 10-自适应调整功能
➢更换发动机控制单元、电源中断等原因造成发动 机工作不良，进行怠速调整等。 ➢如果拔下发动机控制单元的插头或断开蓄电池， 控制单元内所有自学习值将丢失。这时如果起动发 动机会出现怠速不稳，应使发动机怠速运行几分钟 或试车跑一会，以便完成自学习过程。如果仍有故 障应进行自适应。
7
2.0L 2V 85kw 发动机
代码： APK 排量: 2.0 ltr. 压缩比: 10.3:1 最大功率: 85kw/5200rpm 最大扭矩: 170Nm/2400rpm 控制系统: Motronic 燃油: 无铅，93RON
8
发动机参数
发动机类型
发动机代码 发动机管理系统
额定功率 KW/rpm
控制单元备件号 发动机类型 管理系统名称 ECU版本
06A 906 018 FK 2.0L R4/2V MOTR.
HS V05
Coding 00031
Dealership number *****
控制单元编码
服务站代码
24
对于第三代电子防盗系统的车辆：
在发动机电控系统中还显示：
LFVBB11J033202199
缸数/排量 压缩比 汽油标号
4/1.595
4/2.0
4/1.595
4/1.781
10.5:1
10.5:1
10.3:1
10.3:1
93RON无铅 93RON无铅 93RON无铅 93RON无 铅
9
汽油发动机管理系统
10
Simos 系列
• Simos1 / 2 (Siemens)
- 空气流量计G70或进气压力传感器G71 - 发动机转速传感器G28/霍尔传感器G40 - 连续喷射（1-3-4-2） -节流阀体J338（有自适应功能） -爆震传感器G61/G66 -无分电器，采用静态高压分配点火线圈 • Simos 3 (Siemens)
5
1.8L 5V 92kw 发动机
排量: 1781cm3 压缩比: 10.3:1 最大功率: 92kw/6000rpm 最大扭矩: 170Nm/4200rpm 控制系统: Motronic 3.8.5 燃油: 无铅，93RON
6
1.6L 5V 78kw 发动机
•发动机代码AWB •每缸5气阀：3进2排 •双顶置凸轮轴 •谐波进气管 •静态高压分配点火系统 •Motronic发动机管理系统
1.6L 2V
BFQ Simos 3 75/5600
2.0L 2V
APK Motronic 85/5200
1.6L 5V
AWB Motronic 78/5800
1.8L 5V
BAF Mo3800 170/2400 150/4200 170/3800
35
怠速控制系统
（1）怠速检查 怠速不可人工调整，可以由仪器检查。 条件：系统无泄漏；水温不低于85℃；关闭空调及其他用
电器；档位P、N；油门拉索调整正确。 程序如下：
01（发动机）——04（基本设定）——003（数据组）检查显示区3 的水温是否高于85℃——退出——001（数据组）发动机至少运转 2分钟，显示区1中的转速应为760-880RPM——06（退出）。
3、自诊断仪器 VAG1551/1552；VAS5051 /5052；VAG-COM等其他
国产仪器。
16
BORA POLO诊断接头位置
17
自诊断仪器
V.A.G1551：汽车故障阅读器
18
自诊断仪器
V.A.G1552：汽车系统测试仪
19
自诊断仪器
VAS5051诊断、测试和信息系统
V.A.S5051基本功能 ➢自诊断 ➢测量仪器 ➢示波器 ➢故障引导程序
编码 00031 00033 04500 04530 00031 04530
33
自诊断-08功能 08功能-阅读测量数据组
显示组01:基本功能-发动机怠速转速
Read measured value block 1
xxxx rpm xx.x °C x.x %
Text
1
2
3
4
显示区1：发动机怠速转速（740…820rpm)
37
自诊断-11功能 11-防盗密码登录功能
➢防盗系统
38
电控燃油喷射系统的元件测试
在检修前应先读取故障码，同时检查 真空软管及接头。如果发动机短时起动后 即熄火，原因可能是防盗系统触发，将发 动机控制单元锁止，应查询故障码，必要 时进行系统自适应。
发动机怠速转速为760-880RPM，极限 转速为6500RPM。
29
自诊断-04功能
04-基本设定
利用通道060或098可完成基本设定
Basic setting
xx.x
x.x % Idling
Text
1
2
3
4
显示区4：ADP OK / ADP Running / ADP ERROR 分别表示:设定成功/正在执行/设定错误
30
自诊断-05功能 05-清除故障存储器
对于BORA、POLO等车型的发动机，仪表板上有EPC（电 子功率控制）警告灯在发动机运转时，如果电子油门（E-Gas） 发生故障，警告灯点亮，发动机控制单元将记忆故障码。发 动机控制单元记忆与废气相关的故障码，也点亮EPC警告灯。
14
EPC（电子功率控制）警告灯
15
1、自诊断条件 仪表板左侧的保险丝盒内10、28、29、32、34、43
汽车电脑控制系统
1
发动机电脑控制系统
➢发动机型号概述 ➢汽油发动机管理系统 ➢发动机电脑自我诊断系统 ➢电控燃油喷射系统的元件测试 ➢可变进气管长度
2
发动机型号概述
1.6L 2V 75kw BFQ发动机
➢缸盖内排气端侧有横向长孔 ➢采用电子控制冷却系统 ➢采用新式爆震传感器 ➢新催化转换器（催化剂涂层 变薄） ➢二次空气供给系统 ➢废气再循环系统
21
2、选择功能码
进入功能选择后，仪器显示： Vehicle System Test HELP Select funtion ××
车辆系统测试 帮助 选择功能×× 可以根据要求输入功能码。
22
VAG1552的功能码如下：
地址码
功能
备注
01 查寻控制单元版本 KOEO或KOER
