实验二：经纬仪的使用与水平角观测

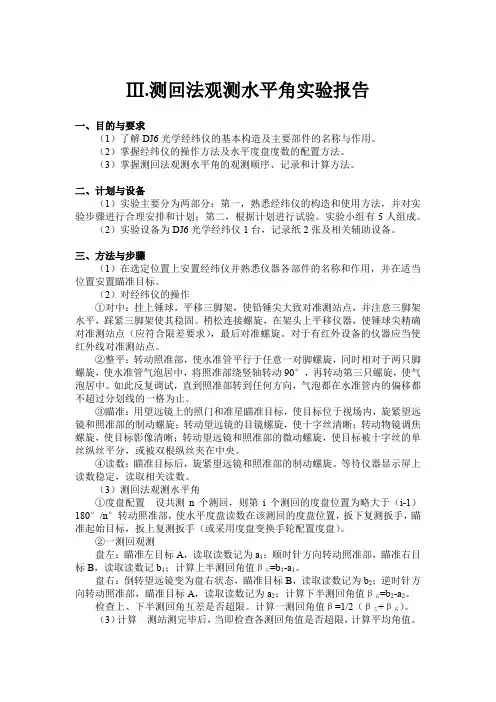

Ⅲ.测回法观测水平角实验报告

一、目的与要求

（1）了解DJ6光学经纬仪的基本构造及主要部件的名称与作用。

（2）掌握经纬仪的操作方法及水平度盘度数的配置方法。

（3）掌握测回法观测水平角的观测顺序、记录和计算方法。

二、计划与设备

（1）实验主要分为两部分：第一，熟悉经纬仪的构造和使用方法，并对实验步骤进行合理安排和计划；第二，根据计划进行试验。实验小组有5人组成。

（2）实验设备为DJ6光学经纬仪1台，记录纸2张及相关辅助设备。

三、方法与步骤

（1）在选定位置上安置经纬仪并熟悉仪器各部件的名称和作用，并在适当位置安置瞄准目标。

（2）对经纬仪的操作

①对中：挂上锤球，平移三脚架，使铅锤尖大致对准测站点，并注意三脚架水平，踩紧三脚架使其稳固。稍松连接螺旋，在架头上平移仪器，使锤球尖精确对准测站点（应符合限差要求），最后对准螺旋。对于有红外设备的仪器应当使红外线对准测站点。

②整平：转动照准部，使水准管平行于任意一对脚螺旋，同时相对于两只脚螺旋，使水准管气泡居中，将照准部绕竖轴转动90°，再转动第三只螺旋，使气泡居中。如此反复调试，直到照准部转到任何方向，气泡都在水准管内的偏移都不超过分划线的一格为止。

③瞄准：用望远镜上的照门和准星瞄准目标，使目标位于视场内，旋紧望远镜和照准部的制动螺旋；转动望远镜的目镜螺旋，使十字丝清晰；转动物镜调焦螺旋，使目标影像清晰；转动望远镜和照准部的微动螺旋，使目标被十字丝的单丝纵丝平分，或被双根纵丝夹在中央。

④读数：瞄准目标后，旋紧望远镜和照准部的制动螺旋。等待仪器显示屏上读数稳定，读取相关读数。

（3）测回法观测水平角

①度盘配置 设共测n个测回，则第i个测回的度盘位置为略大于（i-1）180°/n°转动照准部，使水平度盘读数在该测回的度盘位置，扳下复测扳手，瞄准起始目标，扳上复测扳手（或采用度盘变换手轮配置度盘）。

②一测回观测

盘左：瞄准左目标A，读取读数记为a1；顺时针方向转动照准部，瞄准右目标B，读取读数记b1；计算上半测回角值β左=b1-a1。

1 14 竭诚为您提供优质文档/双击可除

水平角测量实习报告

篇一：水平角观测实习报告

方向观测法测水平角实习报告

一、实习目的

学会用J2经纬仪按方向观测法进行观测，并掌握此法的操作程序和计算方法。并了解各项限差要求。

二、注意事项

1.2.3.4.

观测程序及注意事项要严守操作规程。观测中要注意消除视差。

记录者向观测者回报后再记，记录中的计算部分应训练用心算进行。测微读数不许涂改。

三、实际观测方向示意图

四、观测步骤

1、在测站A上对中整平仪器后，在盘左位置大致瞄准

2 14 起始方向的目标b，旋转水平度盘位

置变换轮，使水平度盘读数置于零度附近。精确瞄准目标b并读取水平度盘读数。2、顺时针旋转照准部，依次瞄准目标c、D、e，读取相应的水平度盘读数。

3、继续顺时针旋转照准部，再次瞄准起始方向目标b，并读取水平度盘读数，若半测回归

零差在允许范围内，则取其平均值。4、使用经纬仪盘右位置，瞄准起始方向目标b，并读取水平度盘读数。5、逆时针旋转照准部，依次瞄准目标e、D、c，并读取相应的水平度盘读数。

6、继续逆时针旋转照准部，再次瞄准目标A，并读取水平度盘读数，算得盘右半测回归零

差，若在允许范围内，则取其平均值。7、盘右位置找准其实方向目标b，将水平度盘起始读数拨至90°0′0″附近，重复以上步

骤进行第二测回的测量。

五、观测成果数据记录整理如下：

通过以上观测数据可以看出，我们小组所测得的数据2c值明显超限。可能的原因有仪器固有误差，还有观测者造成的误差。如果2c值偏大但分布均匀则可认为是仪器固有误差，但个别明显偏大的数据则是由人的因素引起的。按规定四个方向两个测回的方向观测法测水平角应该在15分钟内

3 14 完成所有的观测和计算工作并得出最后结果，但由于我们对于仪器的操作不熟悉，数据的计算不熟练导致我们组在操作和计算过程中严重超出预算时间，大概花费了半个小时才完成所有工作。由此可以看出我们大多数人对于仪器熟练程度远远不够，平时我们应该利用课余时间经常接触仪器，达到熟练运用仪器和计算测量数据的程度，才能真正意义上的称之为测绘专业的学生。

水平角观测的方法

水平角观测方法一般根据观测的精度要求和目标的数目来定。常用的测角方法有测回法和方向观测法。

（一）测回法

测回法适用于观测只有两个方向之间的水平角，如图2-18所示，经纬仪安置在测站点O上，对中整平后按下述步骤进行水平角观测：

图2-18 测回法水平角观测

（1）经纬仪置于盘左位置。所谓盘左（或称正镜），即观测者面对望远镜目镜，竖直度盘在望远镜的左侧。

（2）精确瞄准起始目标A并配置度盘。配置度盘的目的是为了减小度盘刻划误差的影响并且也方便计算。各测回之间起始目标的读数 间隔应在180º/n（n为测回数）。装有度盘变换手轮的经纬仪和装有复测卡的经纬仪配置度盘时有所不同，各自配置度盘方法如下：

Ⅰ. 装有度盘变换手轮的经纬仪，使用这种仪器时，应先瞄准目标，后配置度盘。其方法是：先盘左瞄准起始目标（如图2－18中的目标A），打开手轮护盖（有的仪器是按下手轮盖），转动手轮，直至读数窗看到所需读数，然后关好手轮护盖（或弹回手轮盖）

Ⅱ. 装有复测器的经纬仪，使用这种仪器时，应先配置度盘，后瞄准目标。其方法是：转动测微手轮，调节好测微尺上的分、秒读数，松开照准部制动螺旋，转动仪器直至在读数窗看到所需读数位于双指标线附近，制动照准部，调节照准部微动螺旋使双指标线精确对准所需读数。扳下复测卡，然后再转动仪器（这时读数窗中的读数不会变化），精确瞄准起始目标，扳上复测卡。

但是应当注意，在转动度盘变换手轮和使用复测卡时往往会使经纬仪发生微小变动。因此在读数前应仔细检查是否发生了变动，如存在则以实际为准。完成上述工作后，观测员即可读取目标A的盘左水平度盘读数A左=0º01′12″，每次读数后记录员须回报确认无误后将该读数记入手簿。见表2－1

（3） 松开照准部制动螺旋，顺时针旋转照准部，照准目标B，读取水平度盘读数B左=60º20′24″，记入观测手簿。

1

经纬仪及角度测量

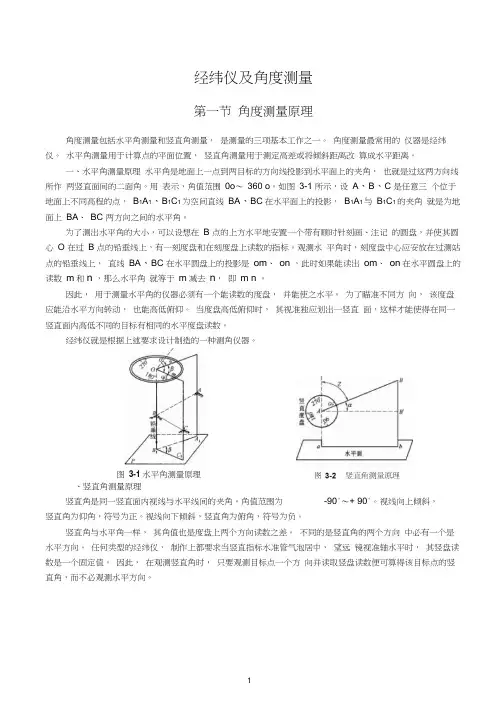

第一节 角度测量原理

角度测量包括水平角测量和竖直角测量， 是测量的三项基本工作之一。 角度测量最常用的 仪器是经纬仪。 水平角测量用于计算点的平面位置， 竖直角测量用于测定高差或将倾斜距离改 算成水平距离。

一、水平角测量原理 水平角是地面上一点到两目标的方向线投影到水平面上的夹角， 也就是过这两方向线所作 两竖直面间的二面角。用 表示，角值范围 0o～ 360 o。如图 3-1 所示，设 A、B、C 是任意三 个位于地面上不同高程的点， B1A1、B1C1为空间直线 BA、BC在水平面上的投影， B1A1与 B1C1 的夹角 就是为地面上 BA、 BC 两方向之间的水平角。

为了测出水平角的大小，可以设想在 B 点的上方水平地安置一个带有顺时针刻画、注记 的圆盘，并使其圆心 O 在过 B 点的铅垂线上，有一刻度盘和在刻度盘上读数的指标。观测水 平角时，刻度盘中心应安放在过测站点的铅垂线上， 直线 BA、BC 在水平圆盘上的投影是 om、 on ，此时如果能读出 om、 on在水平圆盘上的读数 m和n ，那么水平角 就等于 m减去 n， 即 m n 。

因此， 用于测量水平角的仪器必须有一个能读数的度盘， 并能使之水平。 为了瞄准不同方 向， 该度盘应能沿水平方向转动， 也能高低俯仰。 当度盘高低俯仰时， 其视准独应划出一竖直 面，这样才能使得在同一竖直面内高低不同的目标有相同的水平度盘读数。

经纬仪就是根据上述要求设计制造的一种测角仪器。

、竖直角测量原理

竖直角是同一竖直面内视线与水平线间的夹角。角值范围为 -90°～+ 90°。视线向上倾斜，

竖直角为仰角，符号为正。视线向下倾斜，竖直角为俯角，符号为负。

竖直角与水平角一样， 其角值也是度盘上两个方向读数之差。 不同的是竖直角的两个方向 中必有一个是水平方向。 任何类型的经纬仪， 制作上都要求当竖直指标水准管气泡居中， 望远 镜视准轴水平时， 其竖盘读数是一个固定值。 因此， 在观测竖直角时， 只要观测目标点一个方 向并读取竖盘读数便可算得该目标点的竖直角，而不必观测水平方向。图 3-1 水平角测量原理 2
