汽车空调温度控制系统工作原理
随着无线通信、信息传感技术的迅猛发展和日渐成熟，通过信息传感设备和网络将物品联接成物联网，以实现物品的自动识别、定位、跟踪、监控和管理为目标的服务已成为可能。物联网技术在国民经济中的应用越来越广泛，近年来引起学术界和工业界的广泛重视，目前已成为全球的热点问题，许多国家都将物联网的发展提高到国家级的战略高度，本文就是从物联网的角度出发提出一种以GSM 无线网络为基础，通过温度传感器，将用户手机、汽车空调组合成一个小型物联网的应用设计。现代汽车中的空调一般是利用手工进行控制的，空调只有等到司机进入驾驶室才能开启或关闭，这就使得在炎热的夏天或寒冷的冬天，刚进入车内时由于空调没有开启，人会感觉到异常的燥热或寒冷，因此设计和制造出能监控车内温度并根据监测到的温度情况来进行提前远程控制开启车内空调系统的设备便提到人们日常生活的议事日程上来，本设计就是为满足这一要求而提出来的。
1 系统的组成和工作原理系统是由两大部分组成，一部分是由STC89C52RC单片机为中心的温度采集和继电器控制部分，另一部分是以GSM 移动通信网、TC35I 和用户手机组成的数据的远程传输部分。系统的组成框图见图1 所示。图1 系统组成方框图系统的工作原理是：用户通过手机发一条温度查询指令，指令以短消息的方式通过GSM 短信息服务中心发送到安装在车内的TC35I，模块接收到指令后通过串口把指令传送到STC89C52RC 单片机，单片机启动DS18B20 采集车内温度信息，再通过单片机和TC35I 把采集到的温度信息通过GSM 短信息服务中心传回到用户手机上，如果车内温度过高或过低，则用户可通过指令控制车内继电器开关来开启车内空调从而达到致冷或致热的效果。
2 系统的硬件设计系统的硬件设计部分包括微控制器模块、DS18B20温度采集模块、继电路开关控制模块、电源模块和TC35I 模块。2.1 微控制器模块微控制器模块主要完成温度的采集、继电器开关的控制及和TC35I 的串口通信等。考虑到模块的驱动能力、功耗及性价比等因素，系统采用宏晶公司的STC89C52RC 芯片，该款芯片具有功耗低、控制和抗干扰能力强、性价比高的优点。微控制器具有8 KB 的FlashROM 存储器，512 B 的RAM 和2 KB 的EEPROM 存储器，内部还集成了看门狗电路和UART，具有在系统编程和在应用编程的功能，无需专门的仿真器和编程器，因此选用该款控制器可以为本系统的设计带来很大的便利。2.2 温度采集模块系统中的温度采集模块采用DALLAS 公司生产的高精度、高可靠性的DS18B20 温度传感器，它具有体积小、硬件开销低、抗干扰能力强、精度高的特点，采用单总线数据通信，全数字温度转换及输出，最高12 位分辨率，精度可达±0.5℃，检测温度范围为-55℃~+125℃，因此它能满足本系统的设计要求。DS18B20 与微控制器的连接电路见图2 所示。图2 STC89C52RC 微控制器模块和DS18B20 的连接电路图2.
3 继电器开关控制模块继电器开关模块由TLP521 -
4 、ULN2803 和SRD -12VDC 及三极管构成，由微控制器输出的信号经过三极管构成的开关电路送往TLP521 -4 光耦芯片再通过ULN2803 达林顿管的放大后用来驱动SRD-12DC 继电器，进而达到控制空调的各种开关的作用，继电器开关控制模块与微控制器的电路连接图。图3 继电器控制模块电路图2.4 TC35I 模块TC35I 模块是Simens 推出的一款双频900/1800 MHz高度集成的GSM 模块。它设计小巧、功耗很低，可以为很多通信应用提供经济高效的解决方案。它支持EGS900 和GSM1800 双频，数据传输的内容支持语音、数据、短消息和传真服务，通信接口采用RS232（指令和数据的双向传送），供电电源采用单电源3.3 V~5.
5 V 的电压，适用的范围包括：便携电脑的低功耗通信设备、遥测遥感、远程信息处理和通信等工业领域。本系统中TC35I 与微控制器的电路连接图。图4 TC35I 模块电路连接图2.5 电源模块系统电源模块采用了LM78L05 和LM2941S 两芯片将外部12 V 的直流供电电压转换为系统所需要的5 V和4.2 V 的电压，电源连接电路图。图5 电源连接电路图3 系统的软件设计系统的软件模块部分主要包括GSM 通信模块、DS18B20 温度采集模块和继电器开关控制
模块部分的软件设计，系统的工作流程。图6 系统工作流程图3.1 GSM 通信模块的程序设计GSM 通信模块的程序则由TC35I 通过微控制器的串口发送与GSM 短信息有关AT 指令来和用户手机进行交互的，其具体的工作流程，另外本系统中执行的AT 指令[ 2 ，5]如表1 所示。表1 系统中执行的AT 指令3.2 DS18B20 温度采集模块的程序设计温度采集模块部分的程序设计也主要由微控制器通过单总线的方式来完成DS18B20 的初始化并根据用户手机发过来的指令读取温度信息并反馈给用户手机，其工作流程图。继电器开关控制部分的软件设计主要是根据用户从手机发过来的开关指令，由微控制器通过置位或复位相关的端口来达到的。图7 TC35I 工作流程图图8 DS18B20 工作流程图本文提出了一种以GSM 短信息中心为基础的远程汽车空调温度控制系统的设计方法，经实际的制作和调试验证，该系统能够稳定、可靠地运行，该系统还具有扩展方便、无线传输距离远，可广泛应用于远距离控制领域。
汽车空调的组成与原理 一、汽车空调的工作原理 压缩机运转时，将蒸发器产生的低温低压制冷剂蒸气吸入并压缩后，在高温高压（约700C，1471KPa）的状况下排出。这些气态蒸气流入冷凝器，并在此受到散热和冷却风扇的作用强制冷却到500C 左右。这时，制冷剂由气态变为液态。被液化了的制冷剂，进入干燥器，除去了水和杂质后，流入膨胀阀。高压的液态制冷剂从膨胀阀的小空流出，变为低压雾状后流入蒸发器。雾状制冷剂在蒸发器吸热汽化变为气态制冷剂，从而使蒸发器表面温度下降。从送风机出来的空气，不断流过蒸发器表面，被冷却后送进车厢降温。气态制冷剂通过蒸发器后又重新被压缩机吸入，这样反复循环即可达到制冷目的。 二、汽车空调主要功能包括以下4大部分: 制冷、制热、通风、除湿 制冷系统原理：汽车空调的压缩机依靠汽车发动机的动力提供汽车在怠速状态下打开空调制冷怠速会明显增大油耗也会相应的增加 油耗增加的大小与环境温度有最直接的关系环境温度高制冷剂膨胀 的压力大发动机驱动空调的消耗也相应加大环境温度低油耗相应减少。 制热系统原理：汽车空调制热与压缩机没有丝毫关系制热的热源不是空调本身获取的是由汽车的散热水箱（中控台下面的暖风机总成
的副水箱）提供早晨在热车前空调吹出来的是冷风待热车后空调热风源源不断的送出来制热本身基本没有能量消耗是利用汽车的余热完成的.但在冬季，为了提升水温，加大喷油量，也使耗油量增加。但是只是在启动初期，等发动机运转正常，就是利用发动机的散热来供暖了。（而有的柴油车由于水温上升慢，为了一发动车就能享受到暖风，所以在暖风机里面加有电热丝）。 通风：通风分为循环和外循环使用循环时车空气基本不与外界交流使用外循环时位于挡风玻璃下的新风口会将外界的空气源源不断的送进来以保持车空气的清新. 除湿：空调制冷的过程就是除湿的过程从制冷时产生的大量冷凝水就可以看出来了在湿度较大的阴雨天气或是温差太大的时候车的玻璃上容易起雾打开空调驱雾就是一个除湿的过程。 三、汽车空调的组成 汽车空调一般主要由压缩机、电控离合器、冷凝器、蒸发器、膨胀阀、贮液干燥器、管道、冷凝风扇等组成。汽车空调分高压管路和低压管路。 1.电磁离合器 在非独立式汽车空调制冷系统中，压缩机是由汽车主发动机驱动的。在需要时接通或切断发动机与压缩机之间的动力传递。另外，当压缩机过载时，它还能起到一定的保护作用。因此，通过控制电磁离合器的结合与分离，就可接通与断开压缩机。当空调开关接通
第六章汽车空调控制系统及配风方式6.1 手动调节的汽车空调系统 目前，大多数中级轿车都采用手动调节的汽车空调系统。该系统是依靠驾驶员拨动控制板上的各种功能键实现对温度、通风机构和风向、风速的控制。下面以国产BJ202l型汽车为例介绍手动调节的汽车空调系统。 6.1.1空调控制板 空调控制板安装在驾驶室前壁，由驾驶员操纵。板面布局如图5-1所示。 空调控制板上设有三个控制开关，分别是风机开关、空调方式选择开关和温度选择开关。 1．风机开关 风机开关设有四个不同的转速挡位，以控制风机四种不同的转速。风机为一直流电动机，其转速的改变是通过调整串入风机电路的电阻来实现的。 风机调速电阻安装在风机罩的左前方，裸露在风道内，与它串联的还有一个限温开关，当温度超过某一值时，开关断开。风机调速电阻如图5-2所示。 风机除在停用状态不工作外，在制冷、取暖及通风状态下均可工作。 2．空调方式选择开关 空调方式选择开关用于确定空调系统的功能，即要求空调是制冷、取暖、通风还是除霜。通过驾驶员拨动开关可处在七个不同的位置：0FF－停止位置；MAX
－最冷位置；NORM－中冷位置；BILEVEL－微冷位置；HEAT－取暖位置；VENT －通风位置；－除霜位置。另外，在控制板的后面，设有真空控制开关。当驾驶员操纵空调方式选择开关时，真空控制开关随之联动，通过改变真空通路控制真空驱动器来调节各风门的状态及热水阀的开度。 3．温度选择开关 温度选择开关是控制温度门的开关，用钢丝和温度门连接。温度选择当开关处于左半区(称之为冷风区)时，温度门关死通向加热器的风道，出来的空气是未经加热的空气。当开关处于右半区(称之为热风区)时，温度门打开通向加热器的风道，送入车内的空气是经过除湿后的暖空气。温度选择开关可在左右两半区无级连续调节，可停在任意位置，对应温度门也有确定的位置。 6.1.2真空系统执行元件 汽车空调系统的风门及热水阀一般都是由真空系统通过真空执行元件来进行控制。采用的执行元件有真空罐和真空驱动器。 1．真空罐 真空系统的真空源是来自发动机的进气歧管。随发动机的运行工况不同，进气歧管的真空度也相应不同。当怠速时，真空度最大；而上坡最大转矩时，真空度最小。其真空的绝对压力在10lPa～33.7kPa之 间变化。真空度的这种变化，将会影响真空系统 的调控工作。所以设定一个真空罐，其主要作用 是向系统提供稳定的真空压力，其次是储存真空， 使真空系统即使在发动机停止运行时，仍能保持 一定的真空度。 真空罐的构造如图5-3所示。由真空罐和真 空保持器两部分组成。真空罐是一个金属罐，里 面安装一个真空保持器。其工作原理如下所述。 真空罐7内的空心膜阀9和膜片6，将真空 罐分成三个腔室，中腔与发动机进气歧管相联， 右腔与真空执行系统相联，左腔与真空罐内腔相 连。当发动机的真空度较高时，将膜片6推开。由于发动机的真空度大于真空罐，空心膜阀9膨胀开时，气孔4被打开，则真空系统成一开口通路，真空度提高。当发动机进气歧管的真空度比真空罐的真空度小时，空心膜阀9外面压力将其压扁，封闭气孔4，保持罐内真空度。同时膜片6右移，封闭发动机歧管接口2，将真空系统和真空源分开，保持真空系统和真空罐的真空度，并保持真空系统原
汽车空调工作原理 汽车空调工作原理 一．汽车空调的工作原理 其实汽车空调和我们熟悉的家用空调制冷原理是一样的。都是利用R12或是R134a压缩释放的瞬间体积急剧膨胀就要吸收大量热能的原理制冷。(由于R12对大气臭氧层的破坏，出于环保的要求发达国家从1996年开始改用R134a做制冷剂)汽车空调的构造和家用的分体空调类似，它的压缩机往往是安装在发动机上，并用皮带驱动（也有直接驱动的），冷凝器安装在汽车散热器的前方，而蒸发器在车里面，工作时从蒸发器出来的低压气态致冷剂流经压缩机变成高压高温气体，经过冷凝器散热管降温冷却变成高压低温的液体，再经过贮液干燥器除湿与缓冲，然后以较稳定的压力和流量流向膨胀阀，经节流和降压最后流向蒸发器。致冷剂一遇低压环境即蒸发，吸收大量热能。车厢内的空气不断流经蒸发器，车厢内温度也就因此降低。液态致冷剂流经蒸发器后再次变成低压气体，又重新被吸入压缩机进行下一次的循环工作。在整个系统中，膨胀阀是控制致冷剂进入蒸发器的机关，致冷剂进入蒸发器太多就不易蒸发而太少冷气又会不够，因此膨胀阀是调节中枢。而压缩机是系统的心脏，系统循环的动力源泉。 尽管汽车空调的空调系统的原理与其它空调系统是相同的，但汽车空调是移动式车载的空调装置，它与固定式空调系统相比，动转条件更恶劣，随汽车行驶的颤振，空调系统的制冷剂比固定式更容易泄漏，空调系统的维修与保养也比固定式频繁，空调装置中风路系统在吸入新风时常常会将尘土吸入，堵塞过滤网及蒸发器，在清洗过程中又往往会把制冷剂泄放到大气中去。造成臭氧层消耗，破坏了环境。 二．汽车空调的组成 汽车空调一般主要由压缩机(compressor)、电控离合器、冷凝器（condenser）、蒸发器（evaporator）、膨胀阀(expansion valve)、贮液干燥器（receiver drier）、管道（hoses）、冷凝风扇、真空电磁阀(vacuum solenoid)、怠速器和控制系统等组成。汽车空调分高压管路和低压管路。高压侧包括压缩机输出侧、高压管路、冷凝器、贮液干燥器和液体管路；低压侧包括蒸发器、积累器、回气管路、压缩机输入侧和压缩机机油池。 贮液干燥器——实际上是一个贮存制冷剂及吸收制冷剂水分、杂质的装置。一方面，它相当于汽车的油箱，为泄露制冷剂多出的空间补充制冷剂。另一方面，它又像空气滤清器那样，过滤掉制冷剂中掺杂的杂质。贮液干燥器中还装有一定的硅胶物质，起到吸收水分的作用。
: 汽车空调自动控制系统设计 摘要 随着现代汽车技术的发展，汽车的空调技术已经很发展的成熟，可是随着社会的进步，人们对舒适性的要求也越来越来高了。由于人们的要求提高了，从而反应出现代汽车空调系统的几大缺点，需要进行改进。本设计就是根据几大缺点进行的改进设计，设计提供一种8位单片机为控制核心的汽车自动控制系统。 本文针对现代汽车的不足之处进行改进，采用8位单片机为核心，以数字温度传感器、车速传感器、发动机转速传感器作为测量元件，并实时监测、显示车内温湿度、车速和发动机转速，通过控制电路的通断来达到对汽车空调自动控制功能。另外本文还加了一个延时电路，来控制风扇后关闭。本文还阐述了汽车空调及系统的组成及原理，并完成总体硬件设计和软件的编写。 关键词：汽车空调自动控制, 单片机, 传感器 ， … 【
目录 ` 1 绪论 (1) 1．1 课题来源及产生背景 (1) 1．2 课题研究的目的及意义 (1) 1．3 课题研究的主要内容 (1) 1．4 本课题的主要任务 (1) 2 汽车空调及空调自动控制系统的概述 (2) 2．1 汽车空调的概述 (2) 2．2 汽车空调自动控制系统的工作原理 (3) ^ 3 汽车自动控制系统的总体设计方案 (4) 4 汽车空调控制系统的设计原则 (4) 5 主要设计硬件的选择 (5) 4．1 单片机AT89S52 (5) 4．1．1 主要性能 (5) 4．1．2 功能特性描述 (5) 4．1．3 引脚结构 (6) ' 4．1．4 方框图 (9) 4．2 数字温湿度传感器DHT11 (11) 4．2．1 DHT11的概述 (11) 4．2．2 传感器性能特点 (11)
实训报告 实训项目名称汽车空调控制系统 所属课程名称实训 实训日期 2015年1月5日~1月16日专业电子信息工程 班级电信12-1班 学号 姓名 成绩 工程实训
【实践目的及要求】 （1）学习怎样使用keil4以及AltiumDesignerSummer9软件； （2）学习设计汽车空调系统； （3）在设计过程中，完成如何利用软件实现仿真； （4）基于AT89C52控制3相6拍步进电动机，压缩机，4X4键盘，LCD 显示，DS18B20温度传感器，风机调速模块、鼓风机来实现汽车空调智能控制 【实践原理】 汽车空调系统是应用于汽车上的普遍的一个系统，而本次实训的目的就是实现汽车空调系统的基本功能，由于条件有限本次实训只是做出了一个基本的模型，他的基本原理是基于AT89C52芯片控制4X4按键、控制步进电机和鼓风机的制冷制热过程，读取安装在车、车外和蒸发器上的三个DS18B20温度传感器的实时感应三点温度，传到LCD显示车外温度。通过LCD 显示的菜单容来进行“制冷”、“制热”以及“自动调节”和“返回”来自己或者自动控制汽车室温度。 （一）、AT89C52的基本功能和参数指标 AT89C52是一个低电压，高性能CMOS 8位单片机，片含8k bytes的可反复擦写的Flash只读程序存储器和256 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片置通用8位中央处理器和Flash存储单元。具体见图1。 图1 AT89C52单片机
汽车空调系统的主要模块有4X4键盘、LCD显示、DS18B20温度传感、3相6拍步进电机、压缩机以及风机调速模块控制下的鼓风机等，下面介绍上述各模块。 1.4X4键盘 4X4键盘的“5”“6”“7”“8”分别控制“制冷”“制热”“自动”“返回”。“1”对应“目标温度”即自己想要达到的温度。“2”和“3”则是对应目标温度的加减。具体见图2 图2 4X4键盘模块 2.LCD显示 车、车外和蒸发器上的三个DS18B20温度传感器的实时感应温度通过芯片显示在LCD上，还有我们根据实时温度需要做出一系列的操作，我们的操作指令也会显示在LCD上。由于ADS库没有LCD显示的器件，所以在这里我用LED的显示来代替。具体见图3。 图3 LCD显示模块
汽车自动空调系统 1．汽车自动空调系统构成 汽车空调系统是由HVAC总成、空调压缩机总成、冷凝器-干燥储液瓶总成、蒸发器-压缩机管路总成、压缩机-冷凝器管路总成、干燥器-蒸发器管路总成、进风滤清器总成、空调控制面板总成。
前窗除雾器出风口 中央出风口 汽车空调系统的自动控制装置是由室温度传感器、室外温度传感器、水温传感器、传感器、车速传感器、雨水传感器、温度调节执行器、外循环调节执行器、风向调节执行器、风机调速的功率模块、风机高速继电器、VFD显示、控制面板组成。 2．自动控制系统原理 工作原理：
各个传感器感知到外界的变化，并转换成电信号，输入给中央控制器，经过中央控制器中微处理器的综合计算后输出指令，指挥执行器的输出运动，调节各个出风口风门的开度和风向，调节冷、热量的混合比例，达到调节车空气温度的目的。VFD真空显示屏，显示微处理器输出各种指令的图案让驾乘人员了解空调系统工作状况，车空气温度。 3．自动控制系统主要零部件 控制面板：
室温度传感器： 安装在驾驶员前侧下端的室温度传感器，由NTC热敏电阻构成，通过传感器输入口，吸入车空气温度。温度变化转化成电阻电压的变化，输入给中央控制器，通过计算转换成温度变化显示在VFD的显示屏上。 室外温度传感器： 安装在车体前部的室外温度传感器，由NTC热敏电阻构成，感知车外的空气温度变化，将温度变化转化成电阻电压的变化，输入给中央控制器，通过计算转换成温度变化可显示在VFD的显示屏上。
水温传感器： 安装在HVAC暖水箱上的水温传感器，由NTC热敏电阻构成，感知水箱里水温变化，将温度变化转化成电阻电压的变化，输入给中央控制器，进行综合计算统一处理。 以上三种传感器的电器原理如下：
汽车空调自动控制系统设计 摘要 随着现代汽车技术的发展，汽车的空调技术已经很发展的成熟，可是随着社会的进步，人们对舒适性的要求也越来越来高了。由于人们的要求提高了，从而反应出现代汽车空调系统的几大缺点，需要进行改进。本设计就是根据几大缺点进行的改进设计，设计提供一种8位单片机为控制核心的汽车自动控制系统。 本文针对现代汽车的不足之处进行改进，采用8位单片机为核心，以数字温度传感器、车速传感器、发动机转速传感器作为测量元件，并实时监测、显示车内温湿度、车速和发动机转速，通过控制电路的通断来达到对汽车空调自动控制功能。另外本文还加了一个延时电路，来控制风扇后关闭。本文还阐述了汽车空调及系统的组成及原理，并完成总体硬件设计和软件的编写。 关键词：汽车空调自动控制, 单片机, 传感器
目录 1 绪论 (1) 1．1 课题来源及产生背景 (1) 1．2 课题研究的目的及意义 (1) 1．3 课题研究的主要内容 (1) 1．4 本课题的主要任务 (1) 2 汽车空调及空调自动控制系统的概述 (2) 2．1 汽车空调的概述 (2) 2．2 汽车空调自动控制系统的工作原理 (3) 3 汽车自动控制系统的总体设计方案 (4) 4 汽车空调控制系统的设计原则 (4) 5 主要设计硬件的选择 (5) 4．1 单片机AT89S52 (5) 4．1．1 主要性能 (5) 4．1．2 功能特性描述 (5) 4．1．3 引脚结构 (6) 4．1．4 方框图 (9) 4．2 数字温湿度传感器DHT11 (11) 4．2．1DHT11的概述 (11) 4．2．2 传感器性能特点 (11) 4．2．3 DHT11的特点 (12) 4．2．4 串行接口(单线双向) (12) 4．3 车速传感器 (14) 6 系统的软件的选择.。。。。。。。。。。。。。。。。。。。。。。。。。。。。16 6.1主程序的设计及流程图.。。。。。。。。。。。。17 7 系统的调试.。。。。。。。。。。。。。。。。。。。。。。。。22 7.1 系统硬件调试.。。。。。。。。。。。。。。。24
汽车空调的工作原理和具体结构 一．汽车空调的工作原理 汽车空调和其它制冷空调的制冷原理是一样的，利用制冷剂 R-134a从液态变成气态时吸收大量热能的原理制冷。汽车空调的压缩机通过汽车发动机经皮带传输动力（非独立式空调），压缩机吸入低温低压的制冷剂气体，运转压缩成为高温高压的气体，经过冷凝器散热管降温冷却变成高压中温的液体，再经过贮液干燥器除湿与缓冲，然后以较稳定的压力和流量流向膨胀阀，经节流和降压最后流向蒸发器，致冷剂一遇低压环境即蒸发，吸收大量热能。车厢内的空气不断流经蒸发器，车厢内温度也就因此降低。液态致冷剂流经蒸发器后再次变成低压气体，又重新被吸入压缩机进行下一次的循环工作。
在整个系统中，膨胀阀是控制致冷剂进入蒸发器的机关，致冷剂进入蒸发器太多就不易蒸发而太少冷气又会不够，因此膨胀阀是调节中枢。而压缩机是系统的心脏，系统循环的动力源泉。 由于汽车空调是移动式车载的空调装置，它与固定式空调系统相比，动转条件更恶劣，随汽车行驶的颤振，空调系统的制冷剂比固定式更容易泄漏，空调系统的维修与保养也比固定式频繁，空调装置中风路系统在吸入新风时常常会将尘土吸入，堵塞过滤网及蒸发器。 二．汽车空调系统分类（按动力源分） 1．独立式空调：有专门的动力源（第二台发动机）驱动压缩机的运行，一般用于大中巴汽车上，这是由于大中巴的内部空间位置较大而且对空调运行效果要求更高。独立式空调由于需要两台发动机，燃油消耗高，同时造成较高的成本，并且其维修及维护十分困难，所以局限于大中巴汽车上使用。 2 非独立式空调：直接利用汽车发动机来运转的空调系统，非独立式空调由主发动机带动压缩机运转，并由电磁离合器进行控制。接通电源时，离合器断开，压缩机停机，从而调节冷气的供给，达到控制车厢内温度的目的。其优点是结构简单、便于安装布置、噪音小。
2 汽车空调的结构原理 汽车空调的组成结构按其功能可有：制冷系统、加热系统、分配通风系统、空气净化系统和调节控制系统五大部分。 2.1 汽车空调制热系统原理 加热系统也称为采暖系统。汽车空调的采暖装置按热量来源可分为余热式和独立式两类。余热式采暖是利用汽车发动机工作时产生的剩余热量采暖，它又分为水暖式和气暖式两种。 为了节省能源，大多数汽车空调采暖使用发动机循环冷却水即水暖式。在制暖时，空调压缩机、冷媒体等制冷系统部件不参加工作，热能来源于汽车发动机冷却水。发动机的热量以传导方式被冷却液吸收，流动的高温冷却液进入加热器，使加热器得到加温，低温空气流经加热器，空气被加热，达到制热的目的。（而有的柴油车由于水温上升慢，为了一发动车就能享受到暖风，所以在暖风机里面加有电热丝）制热系统的部件有：加热器、节温器、水泵、散热器、热水阀、等等。 2.2 汽车空调分配通风系统 空气分配主要是利用空气分配箱，其原理参见图2-1 所示。空气分配箱的结构大同小异，与空气分配箱连接的是空气输送（送风）机构，它主要由送风道（或通风软管）和通风口等部件组成。 汽车空调器要满足向乘员头部、足部、左右方向送出冷风、热风或新风，以及风窗送风除霜除雾，所以有一套比较复杂的风门控制系统。空气输送机构的构造与分布因车而异。
图 2-1 空气分配箱（空调总成）的工作原理 Figure 2-1 air distribution box (air conditioning assembly) principle of work 通风一般分为自然通风和强制通风。 自然通风是利用汽车行驶时，根据车外所产生的风压不同，在适当的地方，开设进风口和出风口来实现通风换氧。强制通风是采用鼓风机强制空气进入和流动的方式，这种方式在汽车行驶时，常与自然通风一起工作。 通风将外部新鲜空气吸进车室内，起通风、换气和调湿作用。同时，通风造成室内空气流动，对防止风窗玻璃起雾也起着良好作用。如果通风口阻塞，车窗玻璃上可能出现雾气。 2.3 空气净化系统 空气净化系统一般由鼓风机、空气过滤器、杀菌器、负氧离子发生器和进、出风口等组成。作用是使车厢内空气保持清新洁净。 空气净化方式有过滤式和静电集尘式两种。在一些高级轿车上，除了使用以上的除尘方法外，还装用了负氧离子发生器，以增加空气中负离子含量，改善车内空气质量，提高舒适性,使车内空气更加清新洁净，利于人体健康。 过滤式空气净化方式是在空调系统的进风口和回风口设置滤清器，它具有结构简单、工作可靠的优点，但功能不全面，其基本结构原理参见图2-2所示。
*****学校 毕业设计(论文)开题报告 学生姓名：*****学号：******* 专业：******* 设计(论文)题目：***** 指导教师：****** 2012年10月31日
开题报告填写要求 1．开题报告（含“文献综述”）作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。此报告应在指导教师指导下，由学生在毕业设计（论文）工作前期内完成，经指导教师签署意见及所在专业审查后生效； 2．开题报告内容必须用黑墨水笔工整书写或按教务处统一设计的电子文档标准格式（可从教务处网页上下载）打印，禁止打印在其它纸上后剪贴，完成后应及时交给指导教师签署意见； 3．“文献综述”应按论文的格式成文，并直接书写（或打印）在本开题报告第一栏目内，本科学生写文献综述的参考文献应不少于15篇（专科生不少于10篇，不包括辞典、手册）； 4．有关年月日等日期的填写，应当按照国标GB/T 7408—94《数据元和交换格式、信息交换、日期和时间表示法》规定的要求，一律用阿拉伯数字书写。如“2002年4月26日”或“2002-04-26”。
毕业设计（论文）开题报告 1．结合毕业设计（论文）课题情况，根据所查阅的文献资料，撰写1500字左右（本科生2000字左右）的文献综述(包括目前该课题在国内外的研究状况、发展趋势以及对本人研究课题的启发)： 文献综述 汽车诞生距今已有100多年，但第一台汽车空调装置直到1925年才出现在美国，当时年其汽车空调业首先出现利用汽车冷却水通过加热器供暖的方法。到1927年，发展到具有加热器、鼓风机和空气滤清器的比较完整的供暖系统。1939年，美国通用汽车公司首先在轿车上安装机械制冷降温的空调器，成为汽车空调的先驱。由于第二次世界大战阻碍了汽车空调的发展，欧洲、日本直到1957年才有这种单一制冷的轿车。1964年，美国通用汽车公司首先在凯迪拉克轿车上安装了自动控制的汽车空调减少了驾驶员的工作量。第二次世界大战后，汽车空调开始有了实质性的发展，在技术上和数量上都有了很大的提高。 我国从1971 年开始在长春一汽的红旗牌轿车上装上了空调器, 上海也于80年代初在上海牌轿车上装上了国产空调器。目前, 我国的汽车空调还处在发展阶段，与发达国家相比, 汽车空调产品的档次和自动化程度有待进一步提高 随着汽车工业的迅猛发展和人民生活水平的日益提高，汽车开始走进千家万户。人们在一贯追求汽车安全性、可靠性的同时，如今也更加注重对舒适性的要求。因而，空调系统作为现代轿车基本配备，也成为了必然。 目前汽车空调已经广泛应用在现代汽车上，它不仅可以改善驾驶员的工作条件，提高其工作效率和驾驶安全性，同时还可以提高汽车等级等。汽车空调不再是一种奢侈品，而是汽车现代化的重要标志之一。目前发达国家乘用车空调安装率已达90%以上，而且大多数采用自动控制。我国虽然起步较晚，但近年来发展也很快。 伴随着近两年汽车业尤其是轿车的迅速增长，汽车零部件行业也得到了飞速的发展，汽车空调作为提高汽车乘坐舒适性的一种重要部件已被广大汽车制造企业及消费者所认可，目前在国内，国产轿车空调装配率已接近100％，在其他车型上的装配率也在逐年提高，汽车空调装配已成为汽车中具备举足轻重的功能部件。 随着微型计算机技术的发展，微型计算机控制的汽车空调功能不断增加和完善，实现了控制显示数字化，冷暖通风一体化，故障诊断智能化。目前，高档轿车的全自动空
1空调系统的组成 空调系统主要由压缩机、冷凝器、蒸发器、膨胀阀、干燥储液器及管路等组成， 2.2 制冷原理简介 1) 用户按操作程序启动汽车空调系统之后，压缩机在发动机带动下开始工作，驱使制冷剂(R134a，一种环保型制冷剂，不会破坏臭氧层、无毒性、无刺激、不燃烧、无腐蚀性)在密封的空调系统中循环流动，压缩机将气态制冷剂压缩成高温高压的制冷剂气体后排出压缩机。 2) 高温高压制冷剂气体经管路流入冷凝器后，在冷凝器内散热、降温,冷凝成高温高压的液态制冷剂流出。 3) 高温高压液态制冷剂经管路进入干燥储液器内，经过干燥、过滤后流进膨胀阀。 4) 高温高压液态制冷剂经膨胀阀节流，状态发生急剧变化，变成低温低压的液态制冷剂。 5) 低温低压液态制冷剂立即进入蒸发器内，在蒸发器内吸收流经蒸发器的空气热量，使空气温度降低，吹出冷风，产生制冷效果，制冷剂本身因吸收了热量而蒸发成低温低压的气态制冷剂。 6) 低温低压的气态制冷剂经管路被压缩机吸入，进行压缩，进入下一个循环，只要压缩机连续工作，制冷剂就在空调系统中连续循环，产生制冷效果；压缩机停止工作，空调系统内制冷剂随之停止流动，不产生制冷效果。 一．汽车空调的工作原理 汽车空调和其它制冷空调的制冷原理是一样的，利用制冷剂R-134a从液态变成气态时吸收大量热能的原理制冷。汽车空调的压缩机通过汽车发动机经皮带传输动力（非独立式空调），压缩机吸入低温低压的制冷剂气体，运转压缩成为高温高压的气体，经过冷凝器散热管降温冷却变成高压中温的液体，再经过贮液干燥器除湿与缓冲，然后以较稳定的压力和流量流向膨胀阀，经节流和降压最后流向蒸发器，致冷剂一遇低压环境即蒸发，吸收大量热能。
1 绪论 1.1 课题背景及意义随着汽车工业的快速发展和人们对生括质量要求的不断提高，汽车的普及率大大地提高了，用户对当代汽车提出了操作简便、舒适性驾驶的要求。汽车空调作为汽车的重要功能部件之一，已成为改善乘座舒适性的重要手段。可以对车内空气的温度、湿度、清洁度、风速、通风等进行自动调节。汽车空调主要对驾乘空间的温度进行控制，个别高档轿车增加了对湿度的控制。不但可以调节汽车内的温度，并且可以随时对车内的有害性气体含量进行控制，预防中毒和有害气体对驾乘人员健康的影响。汽车行业竞争市场的手段包括对空调系统的改进。国外主要的汽车公司纷纷给自己的高档汽车装上全自动的空调系统，而国内大部分是将进口的空调系统装给自己的高档汽车，目前还没有具有自主知识产权的汽车空调自动控制器。总体来看，目前我国汽车空调系统的电子化程度较低，大多数仍采用手动控制或简单的位式控制[1]。 手动控制一方面会出现车内温度不容易满足乘客所需的最佳条件，不能满足舒适性和节能性的要求；另一方面容易分散驾驶员的注意力，降低行车的安全性。手动控制己成为汽车空调进一步发展的瓶颈问题。单片机技术在汽车空调控制系统领域的使用，提高了汽车的档次，同时也方便了用户的使用，增加了舒适度。汽车空调采用的大都是任务单一、响应速度较慢的普通单片机控制，在温度测量上是将温度值的模拟信号先采样再进行A／D 转换。例如新一代的环保型汽车和其它低排放车辆，由于本身动力系统远低于传统车辆，能够提给空调系统的动力极为有限。综上可见拥有一套节能高效、性能可靠的空调系统对开拓市场有着至关重要的作用[1]。 本课题是对全合一空气混合型的汽车空调系统进行调研的基础上，通过控制策略仿真和软硬件系统模拟试验的手段，对汽车空调智能控制方法进行研究，并设计出汽车空调全自动控制系统中的核心部分智能温控系统 1.2 国内外发展状况 国内汽车空调系统已发展多年,但整体设计和制造水平低于国外。80年代末90年代初，国内汽车空调才开始发展。近年来随着管理信息系统的逐渐普及，国内厂家开始尝试将适合企业发展的信息管理系统分批次的引进进来。例如引进的产品数据管理系统 IPM /PDM的上海德尔福汽车空调系统有限公司，并且用此系统对管理产品设计信息和工艺信
2 汽车空调制冷系统的结构和工作原理 汽车空调制冷系统的组成 汽车空调制冷系统多种多样，但其基本结构相差不大。一般空调系统由下面几部分组成：压缩机、冷凝器、干燥过滤器、膨胀阀、蒸发器、鼓风机等几部分组成，如图所示。 压缩机是空调制冷系统的心脏，它是使制冷剂R134a在系统内循环的动力源。它的作用是使R134a由低温低压气体被压缩为高温高压气体。没有它，系统不仅不制冷而且还失去了运行的动力。压缩机的动力大部分来自于汽车发动机，现今的纯电动汽车一般来自动力电池。 冷凝器的作用是将压缩机排出的高温高压制冷剂蒸气进行冷却，并使其凝结为液体，凝结时所放出的热量被排至大气中。它经常被安装在车头，与冷却系统的散热器一起，共同享受来自前方的空气冷却，加速其散热速度。 储液干燥器实际上是一个储存制冷剂及吸收制冷剂水分、杂质的装置。一方面，它相当于汽车的油箱，为由于泄漏制冷剂而多出的空间补充制冷剂。另一方面，它又像空气滤清器那样，过滤掉制冷剂中掺杂的杂质。储液干燥器中还装有一定的硅胶物质，起到吸收水分的作用。 蒸发器的作用与冷凝器正好相反，它是制冷剂由液态变成气态（即蒸发）吸收热量的场所。车内湿热空气通过蒸发器时，蒸发器内液态雾状制冷剂吸收流经蒸发器的湿热空气热量，蒸发而使空气冷却，湿气凝结成露水沿导流管排出车外，冷干空气经风机作用循环于车内，最终体现了汽车空调制冷的作用。蒸发器和冷凝器合称汽车空调换热器。 膨胀阀的作用是降低进入蒸发器内的制冷剂的压力，控制进入蒸发器内的制冷剂的流量。压力降低，温度同时降低，制冷剂雾化成液态微粒，制冷剂易于吸热而蒸发膨胀。控制进入蒸发器内的制冷剂的流量可以防止因制冷剂流量过大使蒸发器温度过低而结冰，也可以防止因制冷剂流量过小使蒸发器过热而使空调系统制冷度不足。 出自：汽车空调系统的组成与原理，凌晨，《汽车电器》，2009（5）
芜湖职业技术学院 专科生毕业设计 题目：典型汽车空调系统的原理与故障诊断系别：汽车应用技术系 专业：汽车应用电子技术 班级：01汽电3班 学生姓名：汤光明 指导教师：杨磊 评阅人： 完成日期：2011-05-20
巢湖职业技术学院专科生毕业设计（论文） 题目：典型汽车空调系统的原理与故障诊断毕业设计（论文）15页
目录 摘要 (4) 1概述 (5) 1.1汽车空调发展历程 (5) 1.2汽车空调的功能 (6) 1.3汽车空调的特点 (6) 1.4汽车空调的分类 (6) 2汽车空调系统的组成及工作原理 (7) 2.1汽车空调系统的组成 (7) 2.2汽车空调系统中主要机构部件 (7) 2.2.1压缩机 (7) 2.2.2冷凝器 (7) 2.2.3蒸发器 (8) 2.2.4膨胀阀 (8) 2.2.5孔管的工作原理 (8) 2.2.6储液干燥器和积液器 (8) 2.3汽车空调工作原理 (9) 3汽车空调系统故障检修设备与方法 (9) 3.1汽车空调故障检修设备 (9) 3.2汽车空调系统故障诊断方法 (10) 3.2.1听 (10) 3.2.2看 (10) 3.2.3摸 (10) 3.2.4测 (11) 3.3利用短路试验方法判断系统控制电路工作状况 (12) 3.4大众帕萨特汽车空调故障排除案例 (12) 参考文献 (13) 致谢 (14)
摘要 自本世纪20年代汽车空调诞生以来，伴随汽车空调系统的普及与发展，汽车空调的发展大体上经历了单一取暖、单一冷气、冷暖一体化、自动控制、计算机控制五个阶段。控制方法也经历了由简单到复杂，再由复杂到简单的过程。现代汽车空调是一个机电一体化的，多功能于一体的系统。要想合格快速的维修好汽车空调，第一、要彻底系统的了解汽车空调的原理和结构。第二、要具备机电一体化的维修技术。第三、要对维修车辆空调控制原理要了解，要有原厂的维修资料。第四、要有合格的、专业的维修设备。因此本文根据汽车空调的结构，分析了轿车空调的原理和制冷系统的维修。每一个新的车型上市之前，汽车生产或研发单位都要对该产品进行大量的试验（如：耐久性试验、QAP试验、试乘试驾等），随之而来汽车空调方面也会暴漏出一系列的问题。尽管汽车车型众多，但是空调系统的结构原理却基本相似，主要由压缩机、冷凝器、干燥瓶、膨胀阀、蒸发器组成。所以故障的诊断和解决方法也大同小异。本文就汽车空调制冷系统常见的故障作出了简单的分析，通过实例给出了一些解决故障的方法。 关键词：汽车空调系统结构检修

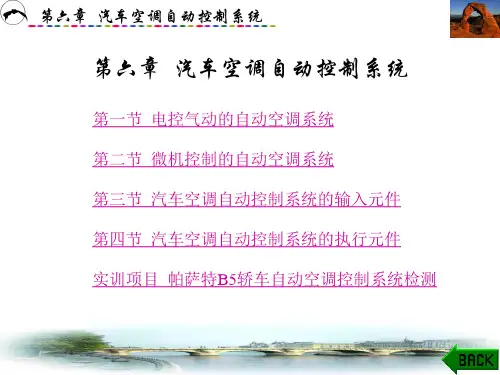

第六章汽车空调自动控制系统 第一节汽车空调自动控制系统工作原理 一、汽车空调自动控制系统概述 现代汽车空调自动控制系统，由于采用了先进地控制理论和应用了计算机技术，在控制方式、控制精度和舒适性及工作可靠性方面，与传统手动控制空调系统已经有了本质地 区别，只要驾驶员设定好所需工作温度，系统即自动检测车内温度和车外温度、太阳辐射 和发动机工况，自动调节鼓风机转速和所送出地空气温度，从而将车内温度保持在设定范 围内，并适度调节空气质量?有些高级轿车地空调自动控制系统除了温度控制和鼓风机转速控制外，还能进行进气控制、气流方式控制＜送风控制）和压缩机控制，并保证系统安全 可靠地工作?当系统出现故障时，还可以自动检测和诊断故障部位，并且以故障代码地方式 告知维修技术人员.b5E2RGbCAP 汽车空调自动控制系统地应用，免去了手动调节地麻烦，减轻驾驶员地疲劳，在人类现代化进程中，使汽车作为代步和运输交通工具地单一性能得以不断地拓展和延伸.plEanqFDPw 典型地汽车空调自动控制系统地基本组成和工作原理见图6-1所示. 图6-1汽车空调自动控制系统甚本组成和工作原理图 汽车空调自动控制系统地基本工作模式是：传感器＜设定参数）7控制器T执行器 其中传感器包括一系列检测车内、车外，导风管空气温度变化和太阳辐射地传感器，以及发动机工况地传感器，并将它们变成相应地电量＜电阻、电压、电流），送入控制器；早期地控制器是由电子元件，如分立晶体管、运算放大器组成，现代控制器由单片微处理器或组成系统地车身计算机构成，它根据各传感器所检测地温度参数，发动机运行工况参数和 空调系统工况参数，经内部电路分析、比较后，单独或集中对执行器地动作进行控制.这种控制过程，可以计算出设定参数与实际状况地工作差别，精确地控制执行器按照程序完成
汽车空调工作原理图 冷凝温度tc=63°，蒸发温度te=0°，膨胀阀前制冷剂过冷温度△tsc =5°，蒸发器出口制冷剂气体过热度△tsh=5，压缩机吸气温度ts=10°，室外温度ti=35°，室内温度t0=27°，轿车正常行驶速度v 2010年04月11日 摘要 汽车空调的普及，是提高汽车竞争能力的重要手段之一。随着汽车工业的发展和许多人事物糊口程度的提高，许多人对恬静性，靠得住性，安全性的要求越 来越高。海内最近几年来，汽车出产厂家越来越多，产量越来越大，大量中高档车需要安装空调。是以，对汽车空调的研究开拍发格重要。 本论文针对吉利LG—1空调系统般配设计，对平凡轿车空调系统的设计开发原理和独特的地方举行了比较系统的论述. 第一章概论 1.1 汽车空调的效用及其发展 汽车工业是我国的支柱财产之一，其发展肯定 是会动员汽车空调财产的发展。汽车空调作为空调技术在汽车上的应用，它能创造车室内热微环境的恬静性，连结车室内气温、湿润程度、流速、干净度、噪声和余压等在热恬静的标准范围内，不仅有帮助于掩护司乘职员的身体和精神健康，提高其事情效率和糊口质量微型自吸泵，而且还对增长汽车行始安全性具有踊跃效用。 就世界上汽车空调技术发展的汗青来看，其发展的速度也是令人吃惊的。1927年就降生了较为简单的汽车空调装置，它只负担冬季向乘员供和缓为挡风玻璃除霜的任务。直到1940年，由美国Packard公司出产出第一台装有制冷机的轿车。1954年才真正将第一台冷暖一体化整体式装备安装在美国Nash牌小汽车上。1964年，在Cadillac轿车中呈现了第一台自动控温的汽车空调。1979年，美国和日本共同推出了用微机控制的空调系统，使成为事实了数字显示和最佳控制，标志着汽车空调已经进入出产第四代产品的阶段。汽车空调技术发展直到现在，其功效已经日趋完善，能对车室举行制冷，采暖，通风换气，除霜（雾），空气净化等。我国空调财产发长速度虽然较快，可是目前海内车用空调系统出产基本上仍是处于引进技术与开发、研究并举的阶段。 1.2 汽车空自吸泵原理图调的独特的地方 汽车空调使用的特殊性，决议了它在结构、质料、安装、安插、设计、技术要求等方面与平凡空调，如建筑物空调，有着较大的不同： 1）在动力源措置惩罚上，车用空调压缩机只能接纳开启式的结构型式，这就带来空调系统轴封要求高，制冷剂容易泄漏的问题。 2）作为空调的对象，汽车车室容积狭小，职员密布，其热、湿负荷大，气流漫衍难以均匀，要求所选配的车用空调机组制冷量要大，能降低温度快速。 3）当车用空调装置耗损汽车主发动机的动力时，必需考虑其对汽车动力也操纵性能的影响，也必需考虑车速变化幅度大或变化频繁，给空调系统制冷剂流量控制、制冷量控
1 绪论 1.1 课题背景及意义 随着汽车工业的快速发展和人们对生括质量要求的不断提高，汽车的普及率大大地提高了，用户对当代汽车提出了操作简便、舒适性驾驶的要求。汽车空调作为汽车的重要功能部件之一，已成为改善乘座舒适性的重要手段。可以对车内空气的温度、湿度、清洁度、风速、通风等进行自动调节。汽车空调主要对驾乘空间的温度进行控制，个别高档轿车增加了对湿度的控制。不但可以调节汽车内的温度，并且可以随时对车内的有害性气体含量进行控制，预防中毒和有害气体对驾乘人员健康的影响。汽车行业竞争市场的手段包括对空调系统的改进。国外主要的汽车公司纷纷给自己的高档汽车装上全自动的空调系统，而国内大部分是将进口的空调系统装给自己的高档汽车，目前还没有具有自主知识产权的汽车空调自动控制器。总体来看，目前我国汽车空调系统的电子化程度较低，大多数仍采用手动控制或简单的位式控制[1]。 手动控制一方面会出现车内温度不容易满足乘客所需的最佳条件，不能满足舒适性和节能性的要求；另一方面容易分散驾驶员的注意力，降低行车的安全性。手动控制己成为汽车空调进一步发展的瓶颈问题。单片机技术在汽车空调控制系统领域的使用，提高了汽车的档次，同时也方便了用户的使用，增加了舒适度。汽车空调采用的大都是任务单一、响应速度较慢的普通单片机控制，在温度测量上是将温度值的模拟信号先采样再进行A／D转换。例如新一代的环保型汽车和其它低排放车辆，由于本身动力系统远低于传统车辆，能够提给空调系统的动力极为有限。综上可见拥有一套节能高效、性能可靠的空调系统对开拓市场有着至关重要的作用[1]。 本课题是对全合一空气混合型的汽车空调系统进行调研的基础上，通过控制策略仿真和软硬件系统模拟试验的手段，对汽车空调智能控制方法进行研究，并设计出汽车空调全自动控制系统中的核心部分智能温控系统 1.2 国内外发展状况 国内汽车空调系统已发展多年,但整体设计和制造水平低于国外。80年代末90年代初，国内汽车空调才开始发展。近年来随着管理信息系统的逐渐普及，国内厂家开始尝试将适合企业发展的信息管理系统分批次的引进进来。例如引进的产品数据管理系统
汽车空调的自动控制系统 模块1、汽车空调基本电路 汽车空调系统的基本电路如图4-22所示。 4-22 汽车空调基本电路 1-点火线圈； 2-发动机转速检测电路； 3-温控器；4-空调工作指示灯； 5-冷凝器风扇电机； 6-电磁离合器； 7-空调继电器； 8-蒸发器风扇电机；9-调速电阻； 10-空调及风机开关；11-蓄电池； 12-温度开关； 13-压力开关 其工作过程是：接通空调及风机开关，电流从蓄电池流经空调及鼓风机开关后分为两路，一路通过调速电阻到蒸发器风扇电机。由两个调速电阻组成的调速电路使风机运转有三个速度，当开关旋转至H（高速）时，电流不经电阻直接到电动机，因此这时电动机转速最高。当开关在M（中）时，电流只经一个调速电阻到鼓风电动机，因此电动机转速降低。在低位L时，两个电阻串入风机电路，故这时电动机的转速最低。由于汽车空调制冷系统工作时，要及时给蒸发器送风，防止其表面结冰，所以，空调系统电路的设计，必须保证只有在风机工作的前提下，制冷系统才可以启动，上述空调开关的结构和电路原理，也是各种空调电路所遵循的基本原则。 另一路经温控器3、发动机转速检测电路2，与空调继电器7和工作指示灯4构成回路。 温控器3的触点在高于蒸发器设定温度时是闭合的，如果由于空调的工作使电磁离断电，7空调继电器温控器触点断开，蒸发器表面温度低于设定温度时， 合器6断电，压缩机停止工作，指示灯4熄灭，这时蒸发器风扇电机8仍可以继续工作。压缩机停止工作后，蒸发器温度上升，当高于设定温度时，温控器的触点又闭合，使压缩机再工作，使蒸发器温度控制在设定的温度范围内，保证了系统的正常工作。
为了保证空调系统更好的正作，空调系统电路还设置了发动机转速检测电路2，其作用是只有当发动机转速高于800～900r/min时，才能接通空调电路。在怠速和转速低于此转速时，自动切断空调继电器7回路，使空调无法启动，保证了发动机的正常怠速工况，发动机转速检测电路的转速信号取自点火线圈。 为了加强冷凝器的冷却效果，汽车空调系统都设置了专用的冷凝器冷却风扇，由电动机5驱动。它的工作受冷凝器温度开关12控制，当冷凝器表面温度高于设定值时，自动接通风扇电机高速运转，使其强迫冷却。注意：该电机的工作不受空调开关控制，所以在汽车空调停止运行时，它也可能启动运转，这在检修和测试系统时要格外小心。 电路中还设置了压力保护开关13，其作用是防止系统超压工作，通常使用的是 高低压组合开关，当系统压力异常时，自动切断压缩机电磁离合器，防止系统部件的损坏。 模块2、自动空调系统 汽车自动空调系统在普通（手动）空调系统的基础上，通过采用各种传感器、程序装置、伺服电机和控制模块等带动执行机构。驾驶员可以通过操作控制器总成上的键，来选择空调系统的工作模式和风机转速。自动空调的结构组成如图所示。 4-23． 图4-23 自动空调的结构组成示意图 1=空调控制器 2-功率晶体管 3-压缩机 4-风机电动机 5-进气控制伺服电机 6-蒸发箱 7-蒸发器传感器 8-空气混合控制伺服电机 9-热交换器 10-水温传感器11-出风模式控制伺服电机 12-阳光传感器 13-车内温度传感器 14-车外温度传感器 在自动空调系统中，驾驶员可通过控制面板的温度调节按钮设定所需的车内温度，
空调检查与维护 空调的检查维护内容主要包括空调制冷剂量、制冷剂的泄漏、风量、异味、 空调怠速、冷气切换确认、暖气切换确认。 为了更好的理解和分析空调的检查维护内容及方法,我们先认识汽车空调的组成结构及其工作原理。 4.6.1 汽车空调的基本结构及工作原理 汽车空调是用来改善汽车舒适性的设备，可以对车内空气的温度、湿度进行调节，并保持车内的空气清洁。汽车空调通常都具备以下功能： 调节温度：将车内的温度调节到人体感觉适宜的温度。 调节湿度：将车内的湿度调节到人体感觉适宜的湿度。 调节气流：调节车内出风口的位置、出风的方向及风量的大小。 净化空气：滤去空气中的尘土和杂质，或对空气进行杀菌消毒。
图4-34 空调系统的功能为完成空调的上述功能，汽车空调系统通常应包括： 暖风装置：用以提高车内的温度。 制冷装置：用以降低车内的温度，并降低车内的湿度。 通风装置：用以调节车内的气流和换气。 空气净化装置：用以过滤空气及对空气进行消毒处理。 目前汽车的空调系统依车辆的配置不同，所具备的装置也有所不同，一般低档汽车只有暖风和通风装置，中高档汽车一般都具备制冷和空气净化装置。 图4-35为空调系统的组成部件在车上的布置，图4-36为典型的手动控制空调系统的控制面板。图4-37为典型的自动控制空调控制面板。 图4-35 空调系统在车上的布置
图4-36 手动空调的控制面板 图4-37 自动空调的控制面板 空调系统控制有手动控制和自动控制之分，手动空调需要驾驶员通过旋钮或拨杆对控制对象进行调解，如改变温度等。自动空调只需驾驶员输入目标温度， 空调系统便可按照驾驶员的设定自动进行调节。 4.6.2 制冷剂和压缩机油 4.6.2.1 制冷剂 制冷剂是制冷循环当中传热的载体，通过状态变化吸收和放出热量，因此要求制冷剂在常温下很容易气化，加压后很容易液化，同时在状态变化时要尽可能多的吸收或放出热量（较大的气化或液化潜热）。同时制冷剂还应具备以下的性质： ·不易燃易爆； ·无毒； ·无腐蚀性； ·对环境无害。
