Protel99se中怎么把PCB的底层和顶层互换

  • 格式：doc
  • 大小：307.00 KB
  • 文档页数：6

99se 怎么把PCB的底层和顶层互换

思路：首先把顶层全部转到一个中间层，比如机械层，然后再把底层全部转换为顶层，接着再把之前转为一个中间层的顶层，转为底层就可以了。至于把哪层转换为机械层取决于该层元件的多少，一般把元件少的那层作为转换层。

1、首先按快捷键L，弹出以下窗口

去掉bottom layer 和bottom overlay的勾如下图

2.双击顶层的覆铜

把 lock primitives 的勾去掉，为了后面把Arcs也转换为机械层，layer改为机械层如下图

在弹出的窗口点击No

3.双击任意一个焊盘在弹出的窗口如下图

全局设置为如下图，把顶层的焊盘全部转为机械层

4双击任意一条track在弹出的属性框

全局设置为如下图，把顶层所有的track转为机械层

5双击任意一arc

全局设置为如下图，把顶层所有的arc转为机械层

6同理把顶层所有的fill，全部转为机械层

7.4.双击任意一个component，弹出如下框

在全局下，去掉顶层所有component lock prims前的勾，这样做是为了把component的边框全部解锁，以方便转为机械层，注意：不要把整个component转为另外一层，因为component换层会导致有极性的元件的管脚与原来的连接错误，这里我们只要把pad转为我需要的层就可以了。

把元件边框和Text转为bottom overlayer。

至此，已经把顶层所有的component ,track,pad ，都转为机械层了。

接下来同理把底层所有的component ,track,pad 都转为顶层，把底层全部转为顶层后再把机械层全部转为底层；

丝印层底层和顶层对换；

需要镜像的镜像，不需要的取消镜像，同时还要调整Tex的位置；

component的边框全部加锁，覆铜需要再加上 lock primitives 。

合集下载

PROTEL99SE批量更换元件封装及库

PROTEL99SE批量更换元件封装及库

PROTEL99SE批量更换元件库(封装及元件)

一、如何批量替换、设定新封装。

1.找到需要更换的元件。（该元件可以来自PROTEL常用库或者自定义库，但前提是库文件及需要替换的库必须存在）

2.选中需要更换的元件。

3.选择任意一个要替换的元件，双击打开。

4.单击Gloal键打开扩展。

5.按下图所示，更换元件封装。

6.如果没有定义封装，按下图所示更改。

7.单击OK后，如下图所示。

8.单击YES，随便点击一个希望更改的元件，效果如下图。

二、如何批量更换元件。

1.先按照前面批量更换元件封装1\2\3\4步骤操作,然后：（该元件可以来自PROTEL常用库或者自定义库，但前提是库文件及需要替换的库必须存在。三极管NPN改PNP。）

2.单击OK。

3.更换后效果如下：

4.欠贬的改法，（如非必要，慎用）三极管改成发光二极管了！

99se快捷键大全

99se快捷键大全

enter——选取或启动

esc——放弃或取消

f1——启动在线帮助窗口

tab——启动浮动图件的属性窗口

pgup——放大窗口显示比例

pgdn——缩小窗口显示比例

end——刷新屏幕

del——删除点取的元件（1个）

ctrl+del——删除选取的元件（2个或2个以上）

x+a——取消所有被选取图件的选取状态

x——将浮动图件左右翻转

y——将浮动图件上下翻转

space——将浮动图件旋转90度

crtl+ins——将选取图件复制到编辑区里

shift+ins——将剪贴板里的图件贴到编辑区里

shift+del——将选取图件剪切放入剪贴板里

alt+backspace——恢复前一次的操作

ctrl+backspace——取消前一次的恢复

crtl+g——跳转到指定的位置

crtl+f——寻找指定的文字

alt+f4——关闭protel

spacebar——绘制导线，直线或总线时，改变走线模式

v+d——缩放视图，以显示整张电路图

v+f——缩放视图，以显示所有电路部件

home——以光标位置为中心，刷新屏幕

esc——终止当前正在进行的操作，返回待命状态

backspace——放置导线或多边形时，删除最末一个顶点

delete——放置导线或多边形时，删除最末一个顶点

ctrl+tab——在打开的各个设计文件文档之间切换

alt+tab——在打开的各个应用程序之间切换

a——弹出edit\align子菜单

b——弹出view\toolbars子菜单

e——弹出edit菜单

f——弹出file菜单

h——弹出help菜单

j——弹出edit\jump菜单

l——弹出edit\set location makers子菜单

m——弹出edit\move子菜单

o——弹出options菜单

p——弹出place菜单

PROTEL99SE_PCB布局布线技巧

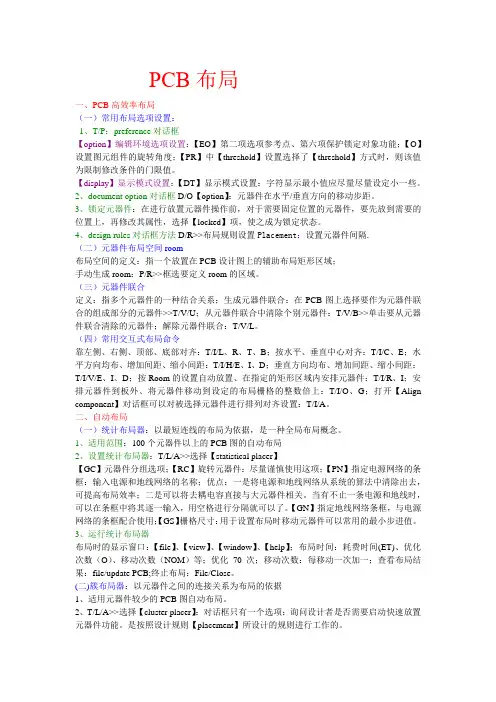

PROTEL99SE_PCB布局布线技巧
