关于PCB手动布线

我们知道无论哪一款PCB设计软件都具有自动布线的功能，但是绝大多数PCB

设计者都不提倡使用自动布线，原因在于自动布线布通率和可行性都不高，有时

候使用自动布线的板子几乎不能实现其功能，因此手动布线显得尤为重要，以下

是方法:

1、走线角度设为四十五度。

2、顶层红线横走，底层蓝线竖走。

3、边缘集中走线，红线蓝线不重叠。

4、地线最后走，电源线尽可能粗。

5、使用快捷键加过孔和后退。

现分别介绍主流软件快捷键：

Protel99SE、Altium Designer走线角度使用shift加空格，加过孔使用小键

盘上的*号键，后退使用退格键，查找元件使用JC。

PADS走线角度使用aa、ad、ao，加过孔使用shift，后退使用退格键。

PCB布局

一、PCB高效率布局

（一）常用布局选项设置：

1、T/P：preference对话框

【option】编辑环境选项设置：【EO】第二项选项参考点、第六项保护锁定对象功能；【O】设置图元组件的旋转角度；【PR】中【threshold】设置选择了【threshold】方式时，则该值为限制修改条件的门限值。

【display】显示模式设置：【DT】显示模式设置：字符显示最小值应尽量尽量设定小一些。

2、document option对话框D/O【option】：元器件在水平/垂直方向的移动步距。

3、锁定元器件：在进行放置元器件操作前，对于需要固定位置的元器件，要先放到需要的位置上，再修改其属性，选择【locked】项，使之成为锁定状态。

4、design rules对话框方法D/R>>布局规则设置Placement：设置元器件间隔.

（二）元器件布局空间room

布局空间的定义：指一个放置在PCB设计图上的辅助布局矩形区域；

手动生成room：P/R>>框选要定义room的区域。

（三）元器件联合

定义：指多个元器件的一种结合关系；生成元器件联合：在PCB图上选择要作为元器件联合的组成部分的元器件>>T/V/U；从元器件联合中清除个别元器件：T/V/B>>单击要从元器件联合清除的元器件；解除元器件联合：T/V/L。

（四）常用交互式布局命令

靠左侧、右侧、顶部、底部对齐：T/I/L、R、T、B；按水平、垂直中心对齐：T/I/C、E；水平方向均布、增加间距、缩小间距：T/I/H/E、I、D；垂直方向均布、增加间距、缩小间距：T/I/V/E、I、D；按Room的设置自动放置、在指定的矩形区域内安排元器件：T/I/R、I；安排元器件到板外、将元器件移动到设定的布局栅格的整数倍上：T/I/O、G；打开【Align

component】对话框可以对被选择元器件进行排列对齐设置：T/I/A。

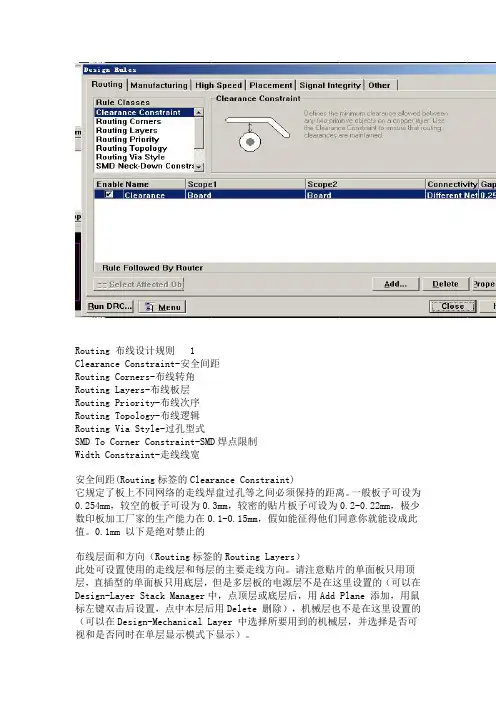

Routing 布线设计规则 1

Clearance Constraint-安全间距

Routing Corners-布线转角

Routing Layers-布线板层

Routing Priority-布线次序

Routing Topology-布线逻辑

Routing Via Style-过孔型式

SMD To Corner Constraint-SMD焊点限制

Width Constraint-走线线宽

安全间距(Routing标签的Clearance Constraint)

它规定了板上不同网络的走线焊盘过孔等之间必须保持的距离。一般板子可设为0.254mm，较空的板子可设为0.3mm，较密的贴片板子可设为0.2-0.22mm，极少数印板加工厂家的生产能力在0.1-0.15mm，假如能征得他们同意你就能设成此值。0.1mm 以下是绝对禁止的

布线层面和方向（Routing标签的Routing Layers）

此处可设置使用的走线层和每层的主要走线方向。请注意贴片的单面板只用顶层，直插型的单面板只用底层，但是多层板的电源层不是在这里设置的（可以在Design-Layer Stack Manager中，点顶层或底层后，用Add Plane 添加，用鼠标左键双击后设置，点中本层后用Delete 删除），机械层也不是在这里设置的（可以在Design-Mechanical Layer 中选择所要用到的机械层，并选择是否可视和是否同时在单层显示模式下显示）。 机械层1 一般用于画板子的边框；

8i H-Z)_oqO0 机械层3 一般用于画板子上的挡条等机械结构件；

2RkS f0W:U JB wG0 机械层4 一般用于画标尺和注释等，具体可自己用PCB Wizard 中导出一个PCAT结构的板子看一下

走线线宽（Routing标签的Width Constraint）

它规定了手工和自动布线时走线的宽度。整个板范围的首选项一般取0.2-0.6mm，另添加一些网络或网络组（Net Class）的线宽设置，如地线、+5 伏电源线、交流电源输入线、功率输出线和电源组等。网络组可以事先在Design-Netlist Manager中定义好，地线一般可选1mm 宽度，各种电源线一般可选0.5-1mm 宽度，印板上线宽和电流的关系大约是每毫米线宽允许通过1安培的电流，具体可参看有关资料。当线径首选值太大使得SMD 焊盘在自动布线无法走通时，它会在进入到SMD 焊盘处自动缩小成最小宽度和焊盘的宽度之间的一段走线，其中Board 为对整个板的线宽约束，它的优先级最低，即布线时首先满足网络和网络组等的线宽约束条件。

EPLANProPanel布线处理技巧集锦

EPLAN平台共有三个布线功能，分别是EPLAN现场布线，EPLAN Pro Panel布线处理，EPLAN Harness ProD。

其中，Pro Panel布线处理是EPLAN Pro Panel可选且需付费扩展模块的组成部分，必须依托于EPLAN Pro Panel运行。它适合于机柜内布线，或非标准产品的布线生产工艺。

Pro Panel布线处理能做什么？

• 获得导线连接的布线路径，可按最短路径或指定规则布线如：电压规则，线径规则，电磁兼容规则甚至是手动调整

• 导线的长度

• 接线的终端处理，结合布线信息可自动获得导线端头的型号

• 线槽槽满率

• 自动优化布线网络，调整短接线的连接顺序

可以在自动布线的基础上生成以下报表或文件：

• 报表：连接列表中的长度，终端处理及导线路径信息

• 自动裁线机所需要的生产文件

• Smart Wiring模块所需要的项目发布文件

正确生成布线需要几步？

布线处理最恼人的是细红色的飞线，那避免飞线的重要操作有哪些呢？

确保布线路径连通

布线处理可自动识别机柜内的线槽布线路径。非线槽的自由布线路径，如门内侧按钮布线路径，门板与安装板间的布线路径需要插入布线路径：

插入布线路径时的小技巧

1.关闭开/关捕捉到栅格

2.关闭捕捉到安装面

3.关闭捕捉到安装栅格

4.开启开/关对象捕捉 如下图：

检查布线路径是否连通的2.8新功能

点击菜单：视图>连接>布线路径网络跟踪，在布局空间中选择设计好的布线路径，即可检查布线路径是否连通。已连通的布线路径会以黄色高亮显示。注意，本功能是2.8版本新增功能。

布线路径未完成连通状态

布线路径已正确连通

确保源与目标都被正确放置

确保布线方向指向布线路径

可使用视图>连接点方向检查

自动布线

点击布线（布局空间），嗒哒~

那么，正确生成布线需要几步？
