电子元器件贴片电容识别容值代码
贴片电容识别容值代码方法，贴片电容的容值没有直接标在电容的表面，贴片电容的表面什么都没有（便于区分相同大小的贴片电阻和电容）。

贴片电容的容值标在了包装盘的标签上面。

贴片电容的容值有很多种，唯一的快速的识别贴片电容的包装标签，如果是单个的话那么可以使用万用表测量。

下面我们来了解一下怎么识别贴片电容容值代码。

例如：
104=10×10的四次方=100000pF=100nF=0.1uF
电容有三个常用单位；pF、nF、uF，三者的换算关系为：1uF=1000nF=100000pF，即两两之间是1000的倍数关系。

所以在读取电容的容值的时候，要牢记三个单位之间的换算关系，因为不同的厂家可能会使用不同的单位表示。

贴片电容容值：
47PF、51PF、68PF、82PF、100PF、120PF、150PF、470PF、560PF等。

1NF、1.5NF、2.2NF、4.7NF、10NF、15NF、22NF、27NF、33NF等。

0.1UF、0.15UF、0.22UF、0.33UF、0.47UF、1UF、2.2UF、10UF、47UF、100UF等。

现在较为通用的容值代码表示方法为三位代码“XXY”表示法前两位数字表示乘系数，后一
位表示乘指数，单位为pF。

其中一般前两位的取值范围为上述E6和E12系列，后一位数
字表示乘指数10 n。

当Y= 9时，对应前述n = -1；当Y= 8时，对应前述n = -2；当Y= 0，1，2，3，4，5，6，7时，Y就等于n。

示例如下：
0.5pF容值代码表示为508；
68pF容值代码表示为680；
47μF容值代码表示为476；
330μF容值代码表示为337。

今天分享的贴片电容识别容值代码方法就了解到这里，贴片电容作为当下需求最大的电子
元件，由于体积小本身也没有标识贴片电容容值，所以用肉眼识别没有标签的贴片电容基
本不可能的，也提醒一下大家在焊接的时候要注意别太贴太近进行高温焊接，容易损坏电
子元件。

贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。

贴片电容的命
名所包含的参数：1、贴片电容的尺寸（0201、0402、0603、0805、1206、1210、1808、1812、2220、2225）2、贴片电容的材质（COG、X7R、Y5V、Z5U、RH、SH）3、要
求达到的精度（±0.1PF、±0.25PF、±0.5PF、5%、10％、20％）4、电压（4V 、6.3V、10V、16V、25V、 50V、 100V、 250V、500V、1000V、2000V、3000V）5、容量
(0PF-47UF)6、端头的要求 (N表示三层电极)7、包装的要求 (T表示编带包装，P表示散
包装)例风华系列的贴片电容的命名：0805CG102J500NT0805：是指该贴片电容的尺寸大小，这是用英寸来表示的08表示长度是0.08英寸（换算成mm=0.08*24.50=1.96mm）、05表示宽度为0.05英寸(换算成mm=0.05*24.50=1.225ccm)CG ：是表示生产电容要求
用的材质，102 ：是指电容容量，前面两位是有效数字、后面的2表示有多少个零102＝10×102也就是＝1000PFJ ：是要求电容的容量值达到的误差精度为5％，介质材料和误
差精度是配对的500 ：是要求电容承受的耐压为50V 同样500前面两位是有效数字，后
面是指有多少个零。

N：是指端头材料，现在一般的端头都是指三层电极（银/铜层）、镍、锡T ：是指包装方式，T表示编带包装，B表示塑料盒散包装。

合集下载

贴片电阻、贴片电容规格、封装、尺寸

贴片电阻、贴片电容规格、封装、尺寸

贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

常见电容容量

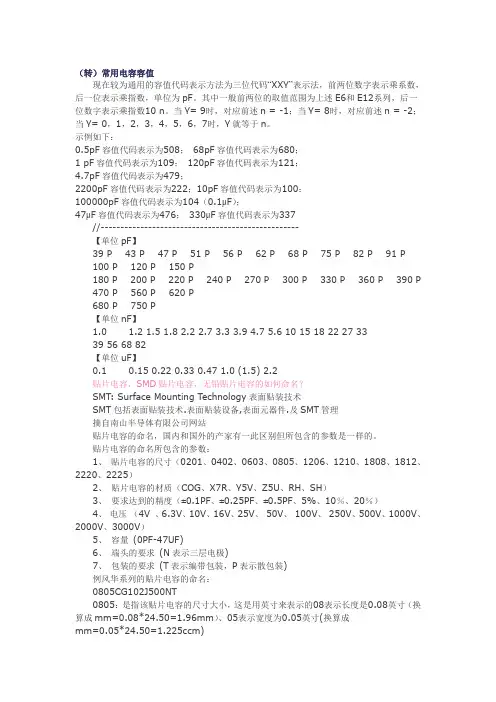

常见电容容量

（转）常用电容容值现在较为通用的容值代码表示方法为三位代码“XXY”表示法，前两位数字表示乘系数，后一位表示乘指数，单位为pF。

其中一般前两位的取值范围为上述E6和E12系列，后一位数字表示乘指数10 n。

当Y= 9时，对应前述n = -1；当Y= 8时，对应前述n = -2；当Y= 0，1，2，3，4，5，6，7时，Y就等于n。

示例如下：0.5pF容值代码表示为508；68pF容值代码表示为680；1 pF容值代码表示为109；120pF容值代码表示为121；4.7pF容值代码表示为479；2200pF容值代码表示为222；10pF容值代码表示为100；100000pF容值代码表示为104（0.1μF）；47μF容值代码表示为476；330μF容值代码表示为337//--------------------------------------------------【单位pF】39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P100 P 120 P 150 P180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P 470 P 560 P 620 P680 P 750 P【单位nF】1.0 1.2 1.5 1.82.2 2.73.3 3.94.75.6 10 15 18 22 27 3339 56 68 82【单位uF】0.1 0.15 0.22 0.33 0.47 1.0 (1.5) 2.2贴片电容，SMD贴片电容，无铅贴片电容的如何命名？SMT: Surface Mounting Technology表面贴装技术SMT包括表面贴装技术.表面贴装设备,表面元器件.及SMT管理摘自南山半导体有限公司网站贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。

贴片电容的命名所包含的参数：1、贴片电容的尺寸（0201、0402、0603、0805、1206、1210、1808、1812、2220、2225）2、贴片电容的材质（COG、X7R、Y5V、Z5U、RH、SH）3、要求达到的精度（±0.1PF、±0.25PF、±0.5PF、5%、10％、20％）4、电压（4V 、6.3V、10V、16V、25V、50V、100V、250V、500V、1000V、2000V、3000V）5、容量(0PF-47UF)6、端头的要求(N表示三层电极)7、包装的要求(T表示编带包装，P表示散包装)例风华系列的贴片电容的命名：0805CG102J500NT0805：是指该贴片电容的尺寸大小，这是用英寸来表示的08表示长度是0.08英寸（换算成mm=0.08*24.50=1.96mm）、05表示宽度为0.05英寸(换算成mm=0.05*24.50=1.225ccm)CG ：是表示生产电容要求用的材质，102 ：是指电容容量，前面两位是有效数字、后面的2表示有多少个零102＝10×102也就是＝1000PFJ ：是要求电容的容量值达到的误差精度为5％，介质材料和误差精度是配对的500 ：是要求电容承受的耐压为50V 同样500前面两位是有效数字，后面是指有多少个零。

电阻、电容、电感规格、封装、尺寸、功率识别

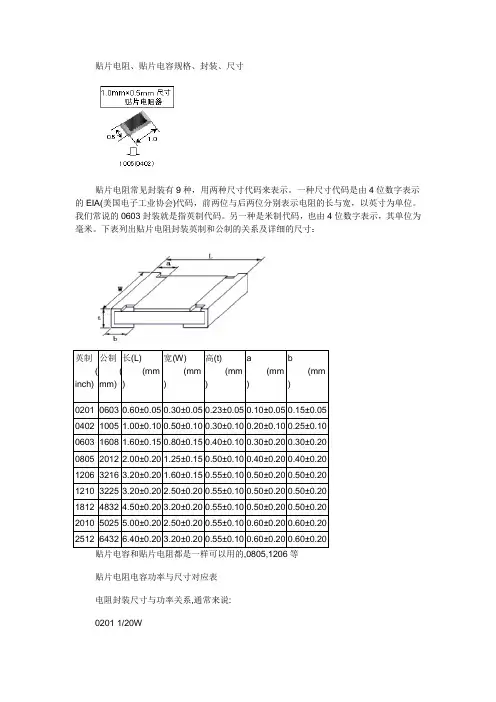

电阻、电容、电感规格、封装、尺寸、功率识别
