常用电阻电容代号及值

一、三星1608 1/10W 50V 2012 1/8W 150V 3216 1/4W 150V 3225 1/4W 200V二、华新WALSIN 1、厂商标志或名称WALSIN精度：D=0.5%F=1%J=5%1、厂商标志或名称：YAGEO 1、厂商标志或名称2、贴片电阻料盘工程编码识别各品牌电阻电容工程编码识别对照表（一）电阻识别RC3216 F 1601 CS注：尺寸与功率的关系与耐压值代号 额定功率（W ） 工作电压（耐压值）2、贴片电阻料盘工程编码识别WR 06 X 1301 F T L 5%精度的命名： R S - 05K 102J T ①② ③ ④ ⑤ ⑥ 1%精度的命名： R S - 05 K 1002 F T ⑥2、贴片电阻工程编码的识别：RC 0603 J R — 07 39K四、风华高科：1、厂商标志或名称：贴片电阻的封装与功率关系如下表：2、贴片电阻工程编码的识别：一、三星电容精度代码： J=5% K=10% M=20% Z=+80-20%贴片电容的材料常规分为三种：NPO ，X7R ，Y5V要的高频电路。

容量精度在5%左右，但选用这种材质只能做容量较小的，常规100PF 以下，100PF-1000PF 也能生产但价格较高。

X7R ：此种材质比NPO 稳定性差，但容量做的比NPO 的材料要高，容量精度在10％左右。

Y5V ：此类介质的电容，其稳定性较差，容量偏差在20％左右，对温度电压较敏感，但这种材质能做到很高的容量，而且价格较低，适用于温度变化不大的电路中。

1、厂商名称或标志：1、厂商标志或名称：0805 CG 102 J 500 N T2、村田片电容工程编码识别 如：GRM188B11H102KA01KGR M 18 8 B1 1H 102 K A01 K ①+②型号+系列代号有：GRM 镀锡电极品、GR4信息设备专用、GR7照相机闪光电路专用、ERB 高频型、GQM 高频型波峰/回流焊接用、GMA 片状独石超小型、GMD 引线结合型、GNM 排容、LLL 低ESL 宽幅型、LLA 8终端低ESL 型，LLM IO 终端低ESL 型、GJM 高频低损耗型 镀锡型、GA2 AC250V （r.m.s ）用、GA3安全规格论证品、GCM 汽车用锡电极品三、风华系列的贴片电容的命名：2.电容工程编码识别 如：0805CG102J500NT二、村田贴片电容2、贴片电容料盘工程编码识别：如CL10A105KQNNNCCL 10 A 105 K Q 8 N N N C ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑾（二）贴片电容识别1、厂商名称或标志：四、TDK 贴片电容识别：五、国巨电容识别贴片电容封装尺寸：毫米（英寸）0.25 ± 0.150.15 ±0.05(t)端点/公制(毫米)6.40 ±0.406.40 ± 0.403.20 ± 0.202.50 ± 0.200.81± 0.150.64 ± 0.390.61± 0.360.61 ±0.360.50 ± 0.250.50 ± 0.250.50 ± 0.250.35 ± 0.1512068056034022225182518121210⑦B=温度系数⑧ 472=4.7NF IUF=1000NF=1000000PF1、厂商标志或名称： YAGEO2.电容工程编码识别 如：CC0402KRX7R8BB472① CC=系列产品② 0402=尺寸 0603 0805 1206 1210 1812⑤ X7R=材质 X5R NPO X7R 常规料⑥ 8B=25V 5B =6.3V 6B=10V 7B=16V 8B=25V 9B=50V 5.72 ± 0.254.50 ± 0.304.50 ± 0.303.20 ± 0.20201 1.60 ± 0.201.25 ± 0.200.50 ± 0.100.30 ± 0.033.20 ± 0.202.01 ± 0.201.60 ± 0.151.00 ± 0.100.60 ± 0.03电容精度代码： J=5% K=10% M=20% Z=+80-20%电压代码:0J=6.3V 1A=10V 1C=16V 1E=25V 1H=50V 2A=100V 2E=250V 2J=630V 3A=1KV 3D=2KV 3F=3K封装(W) 宽度/公制(毫米)(L) 长度/公制(毫米)③ K=误差 J=5% K=10% M=20% Z=+80-20%④ R=纸编带CC 0402 K R X7R 8B B 472 ③ ④ ⑦ ⑧C 2012 X7R 1H 104 K T 1、厂商标志或名称：TDK2.电容工程编码识别 如： C2012X7R1H104KT。

常见电气元件的符号及代号电气元件是指用于构成电路的各种器件和元器件，常用的电气元件包括电阻、电容、电感、开关、二极管、三极管等。

每种电气元件都有自己独特的符号和代号，用于在电路图中标记和表示元件的种类和属性。

下面将介绍常见电气元件的符号及代号。

1.电阻电阻是电流通过时产生电压降的元件，通常用直线表示，如图1所示。

它的代号通常用R表示，后面加上一个数字，表示电阻的阻值，单位是欧姆(Ω)。

2.电容电容是储存电荷的元件，通常用两个平行的线段表示，中间有一个箭头指向其中一条线段，如图2所示。

它的代号通常用C表示，后面加上一个字母，表示电容的大小或精度。

3.电感电感是具有储存能量的元件，通常用一个卷曲的线圈表示，如图3所示。

它的代号通常用L表示，后面加上一个字母或数字，表示电感的大小或特性。

4.开关开关是控制电流通断的元件，通常用一个带有活动连接点的折线表示，如图4所示。

它的代号通常用S表示，后面加上一个字母或数字，表示开关的类型或功能。

5.二极管二极管是具有单向导电特性的元件，通常用一个带有箭头的三角形表示，箭头指向导电方向，如图5所示。

它的代号通常用D表示，后面加上一个字母或数字，表示二极管的类型或特性。

6.三极管三极管是具有放大或开关功能的元件，通常用一个带有三根电极的箭头表示，如图6所示。

它的代号通常用Q表示，后面加上一个字母和数字，表示三极管的类型或特性。

7.变压器变压器是用于变换交流电压的元件，通常用两个互相耦合的线圈表示，如图7所示。

它的代号通常用T表示，后面加上一个字母或数字，表示变压器的变比或特性。

8.保险丝保险丝是用于保护电路的过载和短路的元件，通常用一个带有“F”字母的正方形表示，如图8所示。

它的代号通常用F表示，后面加上一个字母或数字，表示保险丝的额定电流或特性。

9.电源电源是提供电力供应的元件，通常用一个带有“V”字母的圆圈表示，如图9所示。

它的代号通常用V表示，后面加上一个字母或数字，表示电源的电压或特性。

精密贴片电阻-阻值表精密贴片电阻是用代码来计算的，如01C就是10K。

下面是代码，就像查字典一样。

又例如：10欧的电阻用代码01X表示，仔细看下表你就会明白的。

一点没有数字标注的直观方便，下面就是阻值表，以备自己查验：标准阻值表 E-96?? 0603F(+1%) Standard Resistance Table(训练教材)制订日期：修订日期：编写人：审核人：批准人：1.0 目的制订本指南﹐规范公司的各层工作人员认识及辩别日常工作中常用的各类元件．2.0 范围公司主要产品(电脑主机板)中的电子元件认识:2.1工作中最常用的电子元件有﹕电阻﹑电容﹑电感﹑晶体管(包括二极管﹑发光二极管及三极管)﹑晶体﹑晶振(振荡器)和集成电路(IC)。

2.2 连接器件主要有﹕插槽﹑插针﹑插座等。

2.3 其它一些五金塑胶散件﹕散热片﹑胶钉﹑跳线铁丝等。

3.0 责任3.1 公司的各层工作人员﹐正确认识及辩别日常操作中常用的各类元件﹐结合产品BOM的学习并应掌握以下基础知识或内容﹕A) 从外观就能看出该元件的种类﹐名称以及是否有极性(方向性)。

B) 从元件表面的标记就能读出该元件的容量﹐允许误差范围等参数。

C) 能辩识各类元件在线路板上的丝印图。

D) 知道在作业过程中不同元件需注意的事项。

3.2 本指南由品管部负责编制;4.0 电子元件4.1 电阻电阻用“R”表示﹐它的基本单位是欧姆(Ω)1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω公司常用的电阻有三种﹕色环电阻﹑排型电阻和片状电阻。

4.1.1 色环电阻色环电阻的外观如图示﹕图1 五色环电阻图2 四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和范围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1)﹕1).四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕这四道环﹐首先是要分出哪道是第一环﹑第二环﹑第三环和第四环﹕标在金属帽上的那道环叫第一环﹐表示电阻值的最高位﹐也表示读值的方向。

贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 0402 1005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 0603 1608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 0805 2012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.20 1206 3216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 1210 3225 3.20±0.20 2.50±0.200.55±0.100.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 2010 5025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 2512 6432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

常用元件电气及封装1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPV AR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE V ARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N 沟道增强型管）MOSFETP（P沟道增强型管）引脚封装形式与三极管同。

6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR V AR、INDUCTOR3、INDUCTOR4（可变电感）8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。

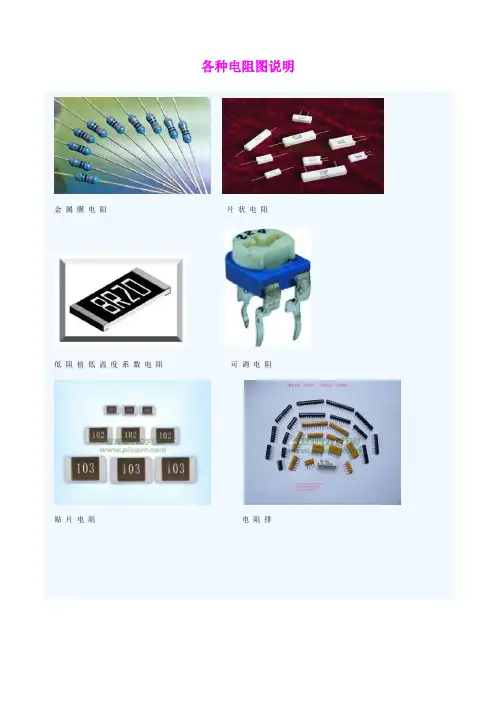

各种电阻图说明金属膜电阻片状电阻低阻值低温度系数电阻可调电阻贴片电阻电阻排铝壳电阻热敏电阻压敏电阻碳膜电阻金属玻璃釉电阻器线绕电阻电阻器的型号命名法电阻器的型号命名由四部分组成示例：RJ71-0.125－5.1kI型的命名含义：R电阻器-J金属膜-7精密-1序号-0.125额定功率-5.1k标称阻值-I误差5%。

国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1 206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。

譬如：3ohm用3R0表示，10ohm用100表示，100ohm用101表示，也就是说“R”表示点“.”的意思，而101后面个位数的“1”表示的是带有1个0，例如102表示1 0000。

2、电阻上的数字和字母表示的就是阻值，R002就表示0.002 ohm，180表示的就是18 ohm.3、怎样区分贴片的电阻与电容，由于电阻上面有白色的字体表示，所以除端角外背景颜色应该是黑色的，而电容上就没有字体表示，也不会有黑色的颜色，因为有黑色的话容易让人产生误会电容被氧化。
