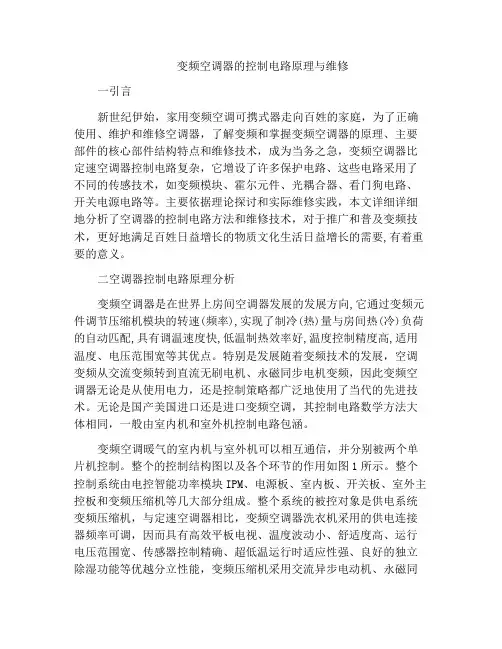

变频空调器的控制电路原理与维修一引言新世纪伊始，家用变频空调可携式器走向百姓的家庭，为了正确使用、维护和维修空调器，了解变频和掌握变频空调器的原理、主要部件的核心部件结构特点和维修技术，成为当务之急，变频空调器比定速空调器控制电路复杂，它增设了许多保护电路、这些电路采用了不同的传感技术，如变频模块、霍尔元件、光耦合器、看门狗电路、开关电源电路等。
主要依据理论探讨和实际维修实践，本文详细详细地分析了空调器的控制电路方法和维修技术，对于推广和普及变频技术，更好地满足百姓日益增长的物质文化生活日益增长的需要,有着重要的意义。
二空调器控制电路原理分析变频空调器是在世界上房间空调器发展的发展方向,它通过变频元件调节压缩机模块的转速(频率),实现了制冷(热)量与房间热(冷)负荷的自动匹配,具有调温速度快,低温制热效率好,温度控制精度高,适用温度、电压范围宽等其优点。
特别是发展随着变频技术的发展，空调变频从交流变频转到直流无刷电机、永磁同步电机变频，因此变频空调器无论是从使用电力，还是控制策略都广泛地使用了当代的先进技术。
无论是国产美国进口还是进口变频空调，其控制电路数学方法大体相同，一般由室内机和室外机控制电路包涵。
变频空调暖气的室内机与室外机可以相互通信，并分别被两个单片机控制。
整个的控制结构图以及各个环节的作用如图1所示。
整个控制系统由电控智能功率模块IPM、电源板、室内板、开关板、室外主控板和变频压缩机等几大部分组成。
整个系统的被控对象是供电系统变频压缩机，与定速空调器相比，变频空调器洗衣机采用的供电连接器频率可调，因而具有高效平板电视、温度波动小、舒适度高、运行电压范围宽、传感器控制精确、超低温运行时适应性强、良好的独立除湿功能等优越分立性能，变频压缩机采用交流异步电动机、永磁同步电机(PMSM)或开关磁阻电机;智能功率模块IPM采用八封装或七封装的GTO、IGBT等电力电子器件，并将过流、过热、欠压保护、GTO或IGBT的驱动等电路集成于一体;电源板是将市电通过桥式整流、滤波、稳压与此相反以后难以获得直流电流供给IPM模块，逆变输出频率可变的三相交流电供给变频压缩机;室内板和室外主控板是整个系统内的灵魂核心，分别采用了两块单片机，随着科学技术的健康发展，现在的控制器件则普遍电子电路采用了数字信号处理器(DSP)来处理各种信号源输入的指令信号(如房间的设定温度)和反馈信号(如房间内的实际温度)，或使控制更加准确和可靠，因此，这种变频空调，有人称为“数字变频空调”。
维修变频空调最容易误判的十个问题，你都犯过吗一、E6通讯故障：容易简单误判为关键问题外机电器盒问题。
1、E6通讯故障时，首先需排查各室内外连接线是否松脱、接错；2、检测电源电压是否偏低、室内外机内是否配套及外部干扰；3、如果外机无220V交流电，则检测内机供电问题；4、如果外机有220V交流电，则通过测试零线与信号线是否有电压自然规律跳变检测内机是否向外机发送信号。
如无，则更换内机板。
5、有的机器可能存在内机发送光耦出现异常造成有信号跳变但电平偏低的情况，需测试内机发送光耦阻值排除内机问题。
6、多次换电器盒后目前仍然E6，请检测感温包、过载连接线和风机、压缩机的绝缘环境问题。
二、H6室内风机无反馈：容易简单误判为室内主板或电机问题。
1、H6室内风机堵转（无反馈）时，需检测电源电压是否一般来说；2、H6时，需检测电机供电及反馈信号线是否松脱；3、H6时，需鉴别排查风扇电机装配，贯流风叶运转是否顺畅。
4、H6时，需检测控制器是否给电机正常的斩波后交流电压；5、如风机运转，但无信号反馈，请更换风机；6、如风机有反馈信号输入主板，则更换主板；7、如不定时H6，则需检测润滑油是否缺少，斩波输出电压是否稳定，风机是否过热保护。
三、上电无反应、遥控无反应：容易简单误判为室内机主板或室外机电器盒问题。
1、上电无反应时，在没有确认遥控器时候异常的情况下换主板，可用新遥控器替代测试，也可通过手机检测是否发出红外信号。
注：睡梦宝-II需按照说明书对遥控器与空调配对。
2、上电无反应时，没确认变压器异常就更换主板；3、上电无反应时，没检查各连接线是否接错松脱即更换主板；4、上电外机无反应时候，没人确认故障代码或故障指示原因即更换外机主板。
四、H5模块保护、Lc启动失败、H7同步失败（压缩机可动作）：易简单盒子失误为室外电器盒问题。
1、首先，此类故障多与变频启动有关，与制冷系统关系密切；2、如果上电后压缩机可以冷却系统一会儿，检测模块无明显极度的情况下，不要盲目更改外机电器盒；3、如果新机运转中出现，受控需排除系统制冷剂是否过多、系统是否堵塞；4、如果运转较长发生一段时间出现，需验证工作环境是否恶劣、换热器是否脏，电源电压是否低安装暖气环境是否较差；5、类似开始运行故障一般可以多启动运行几次，有的即可排除。
A P P 1-I A 7S I C E TRELPAITRITMCi
格力变频镧E 6祕维修隨
□刘文锦
格力变频空调外机主板， 因出现E 6故障代码而导致空 调不制冷或不制热的损坏率占 外机主板的50%~60% ,甚至更 高,E 6的故障含义就是通讯故 障，引起通讯故障的单元元件 又比较多，根据本人维修格力 变频空调外机主板（以方板为 主）有80块之多，特意把一些 易损的元器件损坏后导致报E 6 故障，以图解的方式标注出来， 供维修格力变频空调外机主板 的同行共同学习、研修。
Oiagrars
开关电源过欠压保护电路， 1(123、R 122、R 127、R 126 任何 一个电阻开路或者减小都能 导致报E6故障
R 502因阻值减小报E6故障,
此电阻维修师傅们称为发财 电阻
接收元件 损坏报E6 故障
发送元件 损坏报E6 故障此点电压为1.84V
损坏报E6故障
整机电路板图R 122、R I 2l 'U l25、U 12f ，、
R 129组成的稳压电路损坏报 E6故障
滤波电路中的主断电器内部 触点接触不良压缩机升高频 时报E6故障
续流二极管、M O S 管、整流桥
堆击穿损坏报E6故障
56V 电压形成电路损坏报E6
故障。
