西牛航运枢纽工程雷诺石笼护垫工艺的应用

基于雷诺护垫在护坡中施工质量控制应用摘要：随着科学技术的发展进步，河道护坡技术越来越成熟，并向着生态保护的方向发展。

在当今常用的生态护坡技术中，雷诺护垫应用较为广泛，其整体性、功能性、生态性特点突出，施工便捷，经济环保，对河道护坡工程作出了很大的贡献。

本文分析了雷诺护垫应用于护坡工程的优点、生态效益，并就雷诺护垫的施工质量控制进行分析。

关键词：护坡；雷诺护垫；生态；施工质量引言雷诺护垫护坡柔韧性很好，能够适应基础与河床一定程度的变形与不均匀沉降。

具有良好的透水性，泥土能够不断的填充护垫内的石块之间的缝隙，水生植物或其他植物因人为因素或自然因素就可以在雷诺护垫护坡上扎根，所以就形成了植物措施与工程措施的有机结合的柔性防护体生态护坡系统。

有利于保持水体自然循环、维持生态平衡，能很好地恢复原始生态效果，增添景观效益。

1 雷诺护垫概述河道在正常使用当中，经常会受到水流的侵蚀与冲击，而河道整治工程中传统的做法多采用混凝土、浆砌石、干砌石等刚性结构进行防护，但刚性结构防护存在一些缺陷：传统刚性护坡多采用全断面护砌结构，坡面相对封闭，与周边自然环境无法很好的融为一体；刚性护坡阻绝了植物的生长土壤，河道环境平衡遭到破坏；刚性防护结构对于基床土壤的不规则沉降的适应性差，即使前期施工做了对抗沉降的防护工作，也难免后期因沉降而出现结构裂缝现象。

基于此，对护坡形式进行了深入的研究与创新，需要一种新型的柔性、稳定性、生态性的护坡形式来解决刚性护坡问题，改善河道环境。

国外对于生态护坡的研究比较早，我国生态护坡近些年来的技术也有了长足进步，植被护坡、土工护坡、土壤固化、绿化网、生态混凝土等都有良好的实用表现，创造了更加舒适的生态环境，随着对环境要求的日益提高，雷诺护垫作为一种生态护坡技术，能够很好的融入周边环境，相关的技术也比较成熟，广泛应用于堤坡、岸坡的防护工程，雷诺护垫原材料使用的是经过防腐处理的低碳钢丝，用六边形双绞合工艺，经机器加工编织而成的钢丝网面垫状防护构件，在垫内可以填铺符合要求的石块，共同构成边坡防护结构。

雷诺护垫、格宾网、石料填充施工工艺施工工序：①机械开挖边坡土方→②人工修整边坡、卵石备料→③人工展开并组合雷诺、格宾→④铺设无纺布→⑤铺展雷诺并用钢丝将各单元连接成一个整体→⑥采用挖掘机或人工填充卵石→⑦块石填满后，加盖并用钢丝绞合。

施工方法及控制指标：1、雷诺护垫技术参数雷诺护垫和格宾是将低碳钢丝经机器编制而成的双绞六边形金属网格组合的工程构件，在构件中填石构成主要用于支挡治理的结构。

本工程采用的雷诺护垫规格为M2×2×0.30GF、M5×2×0.30GF、M6×2×0.30GF 和M7×2×0.30GF，长度分别为2m、5m、6m和7m，宽度2m，高度为0.30m，内部按照1m间隔布置隔板；格宾工程规格为G1×0.5×0.5GF，内部按照0.5m间隔布置隔板。

钢丝镀高尔凡防腐处理，长度、宽度、厚度公差均为±5%；网孔规格为8*10，允许公差为-4%～16%。

钢丝标准及技术参数。

钢丝抗拉强度为50KN/㎡，钢丝的抗张强度应在350～550N/mm2，延伸率不能低于10%，符合EN10223-3标准；网面钢丝为φ2.7，公差±0.06mm，最小镀层量为245g/㎡；为加强边端强度，钢丝面板边端采用φ3.4的边端钢丝，公差±0.07mm，最小镀层量为265g/㎡；绑扎钢丝为φ2.2，公差±0.06mm，最小镀层量为230g/㎡。

格宾网箱面墙加强筋布置详见设计图。

2、装填石料技术要求本工程填充物主要以卵石或块石，格宾及雷诺护垫要求石料粒径以80～150mm为宜，允许不超过15%的粒径小于100mm，但其不得用于格宾网格的外露面，孔隙率不超过30%，要求石料质地坚硬，强度等级为MU30，比重不小于2.5t/m³，遇水不易崩解和水解，抗风化能力强。

3、组装双绞格网石笼网箱根据设计断面进行格网石笼网箱的组装，双绞格网石笼网箱在组装时间隔网与网身应成90°相交，经绑扎形成长方形或正方形网箱组或网箱。

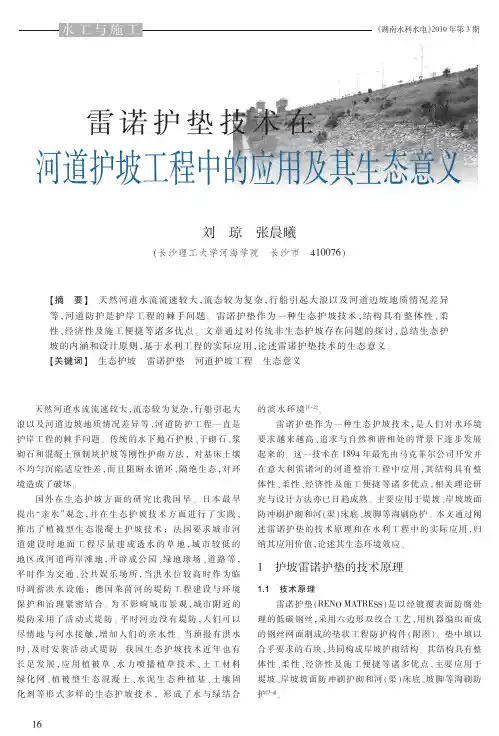

定系数 SN＜5.7：
SN=
H γ′r δm
（2）
γ′γ=
γα-γω γω
（3）
式中 H— ——浪高，取（1.1～1.5）m；
δm— ——雷诺护垫厚度，取 0.3 m； γ′γ— — — 雷 诺 护 垫 的 浮 相 对 容 重 ； γα、γω— ——雷诺护垫容重与水容重， 取 22 kN/m3 和 10 kN/m3；
当地生态的原生性，利于环境的自然平衡。 而刚性封闭
式护砌，会硬性阻隔水与周边地下水自然交换，切断水
中微生物迁徙途径与破坏这些自然生态的敷衍生息的
环境。
（4） 该 工 程 采 用 雷 诺 护 垫 技 术 ，较 传 统 的 浆 砌 石 或
混 凝土 预 制 块 方 案 ，经 粗 略 估算 ，工 程 造 价 节 省 了 12％～
堤基防渗，外坡防护处理，并进行绿化、美化，同时，改造
穿堤建筑物和建设配套设施。
2.2 护岸工程护坡型式
设计枯水位以上的护岸工程，主要防御风浪和水流
冲刷岸坡，一般有浆砌块石护坡、混凝土预制块护坡和草
皮护坡等形式。 合丰垸浏阳河大堤外平台以下至脚槽，对
部分堤段设计采用雷诺护垫护坡，对外河护坡采用优凝
舒布洛克护垫护坡。 外坡在外平台以下 5.0 m 高程设混凝
（2） 雷诺护垫技术避免使自然河流出现渠道化和非 连续化的态势，不会拦截天然径流、可调节地表径流、土 壤 水 分 与 河 水 可 以 交 换 [5]。
对于生物群落至关重要的营养物质可保持输移的连 续 性 ，随 着 自 然 水 文 周期 的 丰 枯 变 化 以 及 洪 水 漫 溢 ，进 行 交换、扩散、转化、积累和释放。 沿河的水生与陆生生物随 之生存繁衍，能够调动自然生态因 子 ，与 环 境 高 度 亲和[6]。 帮助和促进原生植物生长， 这些植物的根系反过来又起 到稳固岸坡的作用， 若干年后甚至达到基本取代防护结 构，成为自然平衡的主导因素。 在国外，那些建成数十年、

雷诺护垫施工雷诺护垫坝施工的关键路线为：施工放线→修筑连坝→修筑丁坝→丁坝裹护段坝基挖槽→边坡修整→土工布铺设→铺设雷诺护垫→雷诺护垫填石→安装盖板。

雷诺护垫施工的顺序为：组装→将雷诺护垫单元铺展到设计位置→填充石头→盖板。

雷诺护垫的规格采用M6×2×0.17GF（长度6m，宽度2m，厚度0.17m），即镀高尔凡雷诺护垫，单一雷诺护垫长度容许有±3%的公差，高度容许有±2.5cm 的公差。

1、运输在运输过程中，所有雷诺护垫都被展开，然后折叠，捆扎或成卷。

为了装运和运输，单个的护垫在工厂被捆扎一起。

雷诺护垫的底和盖子单独捆扎。

2、坡面整理（1）坡面整理工作包括坡面植被及其杂物的清楚以及±50cm内的平整。

（2）整坡后的坡比与设计坡比偏差不得大于3%。

（3）坡面含草根杂物的表土必须清除干净，垂直坡面60cm深度范围内的土样相对密度不小于0.9。

（4）雷诺护垫铺设前，应按设计要求铺设土工布反滤层，其表面平整度要求≤50mm（用2m直尺检查）3、组装从捆扎包中把折叠的单位取出并放置在坚固和平整的地面上，然后展开并压平成原形状。

前、后和尾板应该翻开至垂直位置完成一个敞开的盒子形状。

侧翼应适当的折叠并互相交迭。

所有的间隔板和尾板都要固定和系紧在护垫的前、后板上。

雷诺护垫在组装后，侧面，尾部和间隔都应竖立，并确保所有的折痕都在正确的位置，每个边的顶部都水平。

最后用绞合钢丝把雷诺护垫的边连接，使用绞合钢丝的程序：先剪一段足够长的钢丝，然后圈结到网格上再绞合，继续在每个金属网格上，每格大约150mm把交互的单的和双的圈结拉紧，最终把绞合钢丝的尾端用圈结或绞合的形式固定在金属网格上。

将隔板放置于垂直位置，以同样的方法用钢丝将隔板与边板连接。

(见图)。

雷诺护垫的组装4、填石：填充石头可以用任何合适的采石方法获取和用任何设备按照分级要求生产成所需的大小。

填石必须是硬的，而且在暴露在水里的情况下不分解或在护垫结构使用寿命之内不风化。
