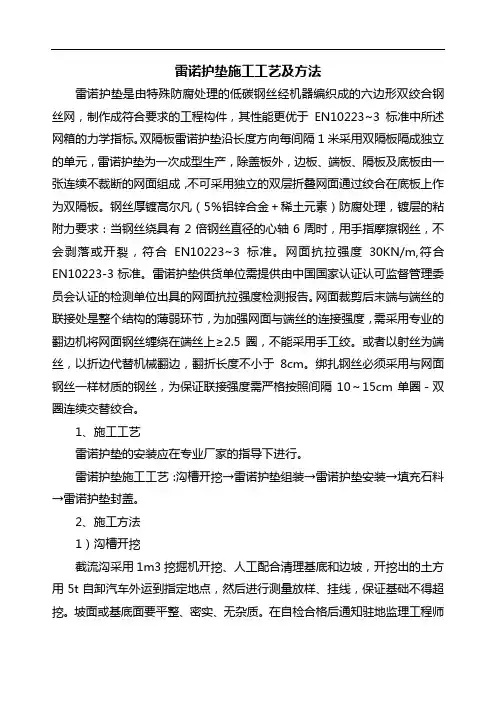

雷诺护垫施工工艺及方法雷诺护垫是由特殊防腐处理的低碳钢丝经机器编织成的六边形双绞合钢丝网，制作成符合要求的工程构件，其性能更优于EN10223~3标准中所述网箱的力学指标。
双隔板雷诺护垫沿长度方向每间隔1米采用双隔板隔成独立的单元，雷诺护垫为一次成型生产，除盖板外，边板、端板、隔板及底板由一张连续不裁断的网面组成，不可采用独立的双层折叠网面通过绞合在底板上作为双隔板。
钢丝厚镀高尔凡（5％铝锌合金＋稀土元素）防腐处理，镀层的粘附力要求：当钢丝绕具有2倍钢丝直径的心轴6周时，用手指摩擦钢丝，不会剥落或开裂，符合EN10223~3标准。
网面抗拉强度30KN/m,符合EN10223-3标准。
雷诺护垫供货单位需提供由中国国家认证认可监督管理委员会认证的检测单位出具的网面抗拉强度检测报告。
网面裁剪后末端与端丝的联接处是整个结构的薄弱环节，为加强网面与端丝的连接强度，需采用专业的翻边机将网面钢丝缠绕在端丝上≥2.5圈，不能采用手工绞。
或者以射丝为端丝，以折边代替机械翻边，翻折长度不小于8cm。
绑扎钢丝必须采用与网面钢丝一样材质的钢丝，为保证联接强度需严格按照间隔10～15cm单圈－双圈连续交替绞合。
1、施工工艺雷诺护垫的安装应在专业厂家的指导下进行。
雷诺护垫施工工艺：沟槽开挖→雷诺护垫组装→雷诺护垫安装→填充石料→雷诺护垫封盖。
2、施工方法1）沟槽开挖截流沟采用1m3挖掘机开挖、人工配合清理基底和边坡，开挖出的土方用5t自卸汽车外运到指定地点，然后进行测量放样、挂线，保证基础不得超挖。
坡面或基底面要平整、密实、无杂质。
在自检合格后通知驻地监理工程师验收。
2）雷诺护垫组装⑴取一个雷诺护垫单元置于平实的地面展开，首先用脚踩住隔板两边，用手拉起隔板，整平底板由于折叠造成弯曲部分；⑵立起隔板，对底部没有机械折痕的隔板，用脚往两边踩，然后立起隔板。
避免由于单边踩或踩得位置不准确等原因造成的隔板高度不足及高度不一致；⑶用木板压住边板底部边线，折起边板，确保底板在同一直线上，而且边板有足够的高度；⑷折起前后长边板，用15cm长的钢丝绞合隔板与边板、边板与边板相接的14个点。

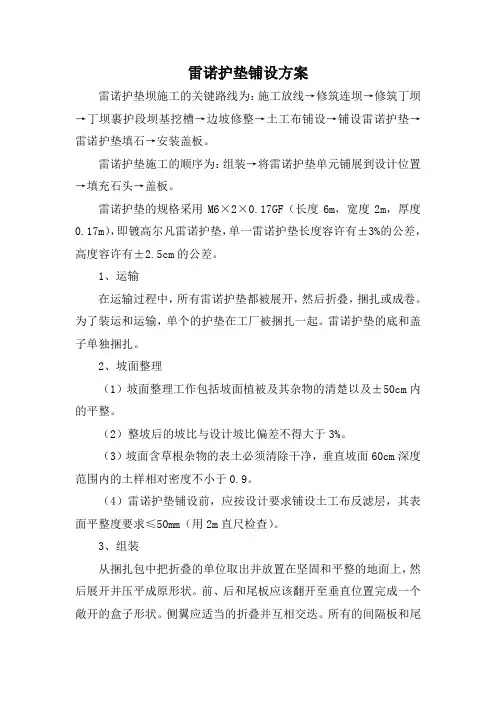

雷诺护垫铺设方案雷诺护垫坝施工的关键路线为：施工放线→修筑连坝→修筑丁坝→丁坝裹护段坝基挖槽→边坡修整→土工布铺设→铺设雷诺护垫→雷诺护垫填石→安装盖板。
雷诺护垫施工的顺序为：组装→将雷诺护垫单元铺展到设计位置→填充石头→盖板。
雷诺护垫的规格采用M6×2×0.17GF（长度6m，宽度2m，厚度0.17m），即镀高尔凡雷诺护垫，单一雷诺护垫长度容许有±3%的公差，高度容许有±2.5cm的公差。
1、运输在运输过程中，所有雷诺护垫都被展开，然后折叠，捆扎或成卷。
为了装运和运输，单个的护垫在工厂被捆扎一起。
雷诺护垫的底和盖子单独捆扎。
2、坡面整理（1）坡面整理工作包括坡面植被及其杂物的清楚以及±50cm内的平整。
（2）整坡后的坡比与设计坡比偏差不得大于3%。
（3）坡面含草根杂物的表土必须清除干净，垂直坡面60cm深度范围内的土样相对密度不小于0.9。
（4）雷诺护垫铺设前，应按设计要求铺设土工布反滤层，其表面平整度要求≤50mm（用2m直尺检查）。
3、组装从捆扎包中把折叠的单位取出并放置在坚固和平整的地面上，然后展开并压平成原形状。
前、后和尾板应该翻开至垂直位置完成一个敞开的盒子形状。
侧翼应适当的折叠并互相交迭。
所有的间隔板和尾板都要固定和系紧在护垫的前、后板上。
雷诺护垫在组装后，侧面，尾部和间隔都应竖立，并确保所有的折痕都在正确的位置，每个边的顶部都水平。
最后用绞合钢丝把雷诺护垫的边连接，使用绞合钢丝的程序：先剪一段足够长的钢丝，然后圈结到网格上再绞合，继续在每个金属网格上，每格大约150mm把交互的单的和双的圈结拉紧，最终把绞合钢丝的尾端用圈结或绞合的形式固定在金属网格上。
将隔板放置于垂直位置，以同样的方法用钢丝将隔板与边板连接。
(见图)。
雷诺护垫的组装4、填石：填充石头可以用任何合适的采石方法获取和用任何设备按照分级要求生产成所需的大小。
填石必须是硬的，而且在暴露在水里的情况下不分解或在护垫结构使用寿命之内不风化。

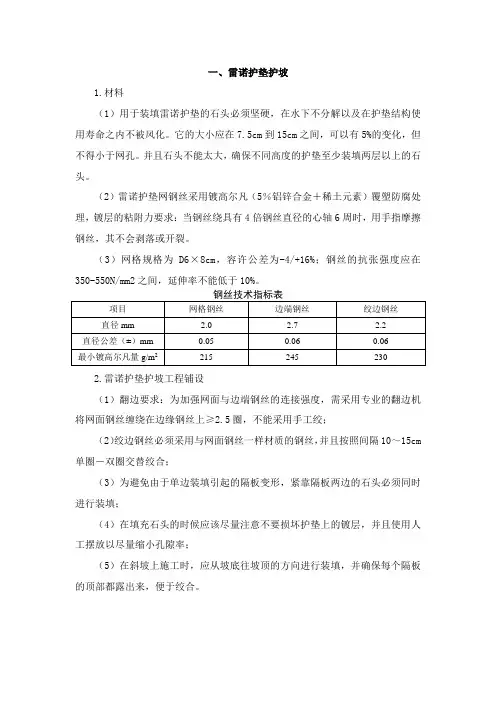

一、雷诺护垫护坡1.材料（1）用于装填雷诺护垫的石头必须坚硬，在水下不分解以及在护垫结构使用寿命之内不被风化。
它的大小应在7.5cm到15cm之间，可以有5%的变化，但不得小于网孔。
并且石头不能太大，确保不同高度的护垫至少装填两层以上的石头。
（2）雷诺护垫网钢丝采用镀高尔凡（5％铝锌合金＋稀土元素）覆塑防腐处理，镀层的粘附力要求：当钢丝绕具有4倍钢丝直径的心轴6周时，用手指摩擦钢丝，其不会剥落或开裂。
（3）网格规格为D6×8cm，容许公差为-4/+16%；钢丝的抗张强度应在350-550N/mm2之间，延伸率不能低于10%。
2.雷诺护垫护坡工程铺设（1）翻边要求：为加强网面与边端钢丝的连接强度，需采用专业的翻边机将网面钢丝缠绕在边缘钢丝上≥2.5圈，不能采用手工绞；（2）绞边钢丝必须采用与网面钢丝一样材质的钢丝，并且按照间隔10～15cm 单圈－双圈交替绞合；（3）为避免由于单边装填引起的隔板变形，紧靠隔板两边的石头必须同时进行装填；（4）在填充石头的时候应该尽量注意不要损坏护垫上的镀层，并且使用人工摆放以尽量缩小孔隙率；（5）在斜坡上施工时，应从坡底往坡顶的方向进行装填，并确保每个隔板的顶部都露出来，便于绞合。
二、铅丝石笼施工工艺一、适用范围1、当河道工程坝垛遭受大溜顶冲，抛散石有被冲走的可能时，应抛铅丝笼抢护，以压护水下根石坡面，防止急溜冲揭走失。
2、宜在有一定基础的根石的中、上部使用。
因底部根石（5米以下）的走失，于中、上部。
3、一般应在根石坍塌陡凹处使用，不宜用在平坦的坡面上。
二、施工工艺目前黄河上用的铅丝笼网片，多用12号铅丝编网，用8号或10号铅丝作框架。
网眼0.2米，网片分3×4（米）和3×4（米）两端带耳的两种。
网片均于事先成批编好存放备用。
方法之一：1、选择宽敞平整的地，按笼子尺寸先打好小木橛。
2、截框架（边条）：用8号或10号铅丝，按笼片围长加上接头约0.15米截成。
雷诺护垫（双隔板）技术参数1、镀锌雷诺护垫技术参数遵照国际标准EN10223-3，雷诺护垫是将低碳钢丝经机器编织而成的六边形双绞合金属网结构。
网面钢丝直径2.0mm，边缘钢丝直径2.7mm，射丝3.4mm，绞合钢丝直径 2.2mm。
产品尺寸公差：长度、宽度容许公差为±5％，高度容许公差为±10%。
（1）钢丝技术指标抗拉强度：用于雷诺护垫的钢丝必须符合国际标准EN10223－3，且抗张强度应在 350 -550 N/mm2之间；延伸率：按照国际标准EN10223－3，未经拉伸钢丝的延伸率不能低于12%（经过拉伸加工的成品钢丝延伸率不能低于7%），实验必须用不短于25厘米的样品做；以上用于检测的钢丝必须从原材料中取样。
钢丝直径公差及镀层重量符合下表要求：镀层附着性：根据EN10223－3，镀层附着性的实验方法是把钢丝在一个相当于钢丝直径2倍的芯轴上扭转六次后，用手指头碾搓，镀层不出现裂痕或脱落。
（2）网孔技术指标（3）镀层及钢丝其他技术指标符合设计图纸。
遵照国际标准EN10223-3，雷诺护垫是将低碳钢丝经机器编织而成的六边形双绞合金属网结构。
网面钢丝直径2.0mm，边缘钢丝直径2.7mm，射丝3.4mm,绞合钢丝直径 2.2mm。
产品尺寸公差：长度、宽度容许公差为±5％，高度容许公差为±10%。
（1）钢丝技术指标抗拉强度：用于雷诺护垫的钢丝必须符合国际标准EN10223－3，且抗张强度应在 350 -550 N/mm2之间；延伸率：按照国际标准EN10223－3，未经拉伸钢丝的延伸率不能低于12%（经过拉伸加工的成品钢丝延伸率不能低于7%），实验必须用不短于25厘米的样品做；以上用于检测的钢丝必须从原材料中取样。
钢丝直径公差及镀层重量符合下表要求：镀层附着性：根据EN10223－3，镀层附着性的实验方法是把钢丝在一个相当于钢丝直径2倍的芯轴上扭转六次后，用手指头碾搓，镀层不出现裂痕或脱落。

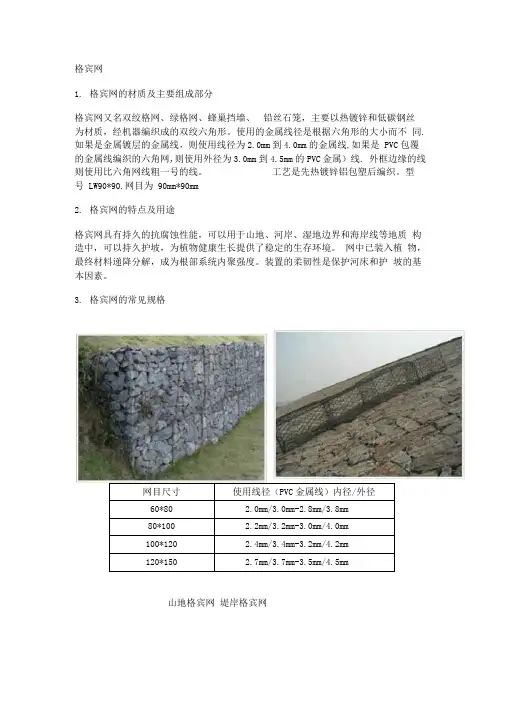

格宾网1.格宾网的材质及主要组成部分格宾网又名双绞格网、绿格网、蜂巢挡墙、铅丝石笼，主要以热镀锌和低碳钢丝为材质，经机器编织成的双绞六角形。
使用的金属线径是根据六角形的大小而不同.如果是金属镀层的金属线，则使用线径为2.0mm到4.0mm的金属线,如果是PVC包覆的金属线编织的六角网,则使用外径为3.0mm到4.5mm的PVC金属）线. 外框边缘的线则使用比六角网线粗一号的线。
工艺是先热镀锌铝包塑后编织。
型号LW90*90.网目为90mm*90mm2.格宾网的特点及用途格宾网具有持久的抗腐蚀性能，可以用于山地、河岸、湿地边界和海岸线等地质构造中，可以持久护坡，为植物健康生长提供了稳定的生存环境。
网中已装入植物，最终材料递降分解，成为根部系统内聚强度。
装置的柔韧性是保护河床和护坡的基本因素。
3.格宾网的常见规格网目尺寸使用线径（PVC金属线）内径/外径60*80 2.0mm/3.0mm-2.8mm/3.8mm80*100 2.2mm/3.2mm-3.0mm/4.0mm100*120 2.4mm/3.4mm-3.2mm/4.2mm120*150 2.7mm/3.7mm-3.5mm/4.5mm堤岸格宾网山地格宾网格宾网：（1）材料运输格宾网是机织网，经过选丝、织网、剪片、勾边、检验等一系列程序编织而成。
格宾网可以是卷状的，也可也将笼子压缩、打包，以便于工人将处理装箱和装船，绑丝以卷的形式提供。
最好将格宾网放入干燥的环境中，绑紧，便于装船。
（2）安装要求：将折叠好的格宾置于平实的地面展开，压平多余的折痕。
将前后面板、底板、隔板立起到一定位置，呈箱体形状。
相邻网箱组的上下四角以双股组合丝连接；上下框线或折线，绑扎，并使用螺旋固定丝绞绕收紧联结。
石笼网由隔板分成若干单元格，为了加强网垫结构的强度，所有的面板边端均采用直径更大的钢丝。
将数件空格宾放置于平地，将其联结在一起•在有下层网箱组的情况，绑扎上层网箱组间相邻边的底线框时，必须将下方网箱组面层框线或网片绑扎在一起，用螺旋固定丝搅扰收紧，以求连成一体。

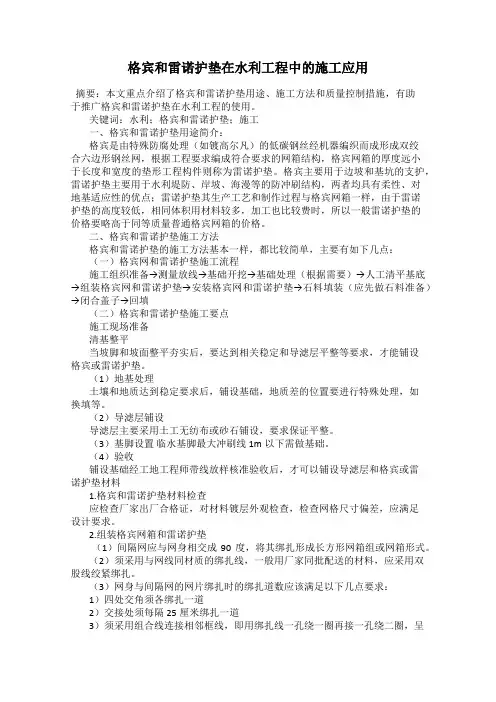

格宾和雷诺护垫在水利工程中的施工应用摘要：本文重点介绍了格宾和雷诺护垫用途、施工方法和质量控制措施，有助于推广格宾和雷诺护垫在水利工程的使用。
关键词：水利；格宾和雷诺护垫；施工一、格宾和雷诺护垫用途简介：格宾是由特殊防腐处理（如镀高尔凡）的低碳钢丝经机器编织而成形成双绞合六边形钢丝网，根据工程要求编成符合要求的网箱结构，格宾网箱的厚度远小于长度和宽度的垫形工程构件则称为雷诺护垫。
格宾主要用于边坡和基坑的支护，雷诺护垫主要用于水利堤防、岸坡、海漫等的防冲刷结构，两者均具有柔性、对地基适应性的优点；雷诺护垫其生产工艺和制作过程与格宾网箱一样，由于雷诺护垫的高度较低，相同体积用材料较多，加工也比较费时，所以一般雷诺护垫的价格要略高于同等质量普通格宾网箱的价格。
二、格宾和雷诺护垫施工方法格宾和雷诺护垫的施工方法基本一样，都比较简单，主要有如下几点：（一）格宾网和雷诺护垫施工流程施工组织准备→测量放线→基础开挖→基础处理（根据需要）→人工清平基底→组装格宾网和雷诺护垫→安装格宾网和雷诺护垫→石料填装（应先做石料准备）→闭合盖子→回填（二）格宾和雷诺护垫施工要点施工现场准备清基整平当坡脚和坡面整平夯实后，要达到相关稳定和导滤层平整等要求，才能铺设格宾或雷诺护垫。
（1）地基处理土壤和地质达到稳定要求后，铺设基础，地质差的位置要进行特殊处理，如换填等。
（2）导滤层铺设导滤层主要采用土工无纺布或砂石铺设，要求保证平整。
（3）基脚设置临水基脚最大冲刷线1m以下需做基础。
（4）验收铺设基础经工地工程师带线放样核准验收后，才可以铺设导滤层和格宾或雷诺护垫材料1.格宾和雷诺护垫材料检查应检查厂家出厂合格证，对材料镀层外观检查，检查网格尺寸偏差，应满足设计要求。
2.组装格宾网箱和雷诺护垫（1）间隔网应与网身相交成90度，将其绑扎形成长方形网箱组或网箱形式。
（2）须采用与网线同材质的绑扎线，一般用厂家同批配送的材料，应采用双股线绞紧绑扎。

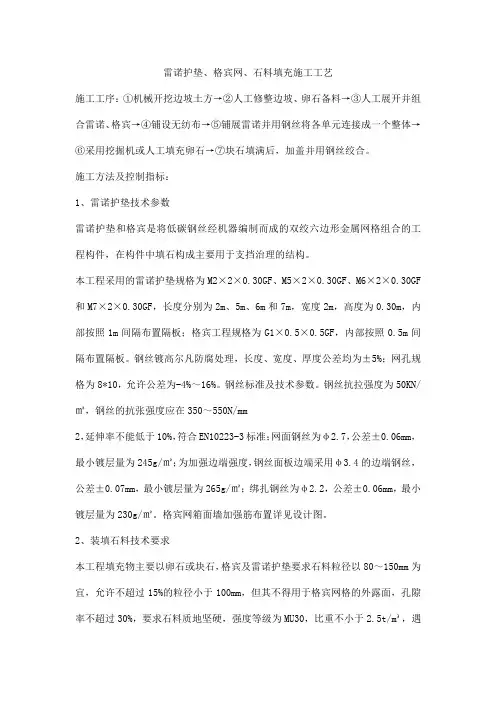

雷诺护垫、格宾网、石料填充施工工艺施工工序：①机械开挖边坡土方→②人工修整边坡、卵石备料→③人工展开并组合雷诺、格宾→④铺设无纺布→⑤铺展雷诺并用钢丝将各单元连接成一个整体→⑥采用挖掘机或人工填充卵石→⑦块石填满后，加盖并用钢丝绞合。
施工方法及控制指标：1、雷诺护垫技术参数雷诺护垫和格宾是将低碳钢丝经机器编制而成的双绞六边形金属网格组合的工程构件，在构件中填石构成主要用于支挡治理的结构。
本工程采用的雷诺护垫规格为M2×2×0.30GF、M5×2×0.30GF、M6×2×0.30GF 和M7×2×0.30GF，长度分别为2m、5m、6m和7m，宽度2m，高度为0.30m，内部按照1m间隔布置隔板；格宾工程规格为G1×0.5×0.5GF，内部按照0.5m间隔布置隔板。
钢丝镀高尔凡防腐处理，长度、宽度、厚度公差均为±5%；网孔规格为8*10，允许公差为-4%～16%。
钢丝标准及技术参数。
钢丝抗拉强度为50KN/㎡，钢丝的抗张强度应在350～550N/mm2，延伸率不能低于10%，符合EN10223-3标准；网面钢丝为φ2.7，公差±0.06mm，最小镀层量为245g/㎡；为加强边端强度，钢丝面板边端采用φ3.4的边端钢丝，公差±0.07mm，最小镀层量为265g/㎡；绑扎钢丝为φ2.2，公差±0.06mm，最小镀层量为230g/㎡。
格宾网箱面墙加强筋布置详见设计图。
2、装填石料技术要求本工程填充物主要以卵石或块石，格宾及雷诺护垫要求石料粒径以80～150mm为宜，允许不超过15%的粒径小于100mm，但其不得用于格宾网格的外露面，孔隙率不超过30%，要求石料质地坚硬，强度等级为MU30，比重不小于2.5t/m³，遇水不易崩解和水解，抗风化能力强。
3、组装双绞格网石笼网箱根据设计断面进行格网石笼网箱的组装，双绞格网石笼网箱在组装时间隔网与网身应成90°相交，经绑扎形成长方形或正方形网箱组或网箱。
雷诺护垫工程施工方案一、工程概况本项目为某河道雷诺护垫护坡工程，全长约620.3米。
雷诺护垫是一种采用六角形双绞合机编织金属网片制成的网垫结构，具有高强度、高柔韧性、抗腐蚀性、整体性、优良的压载性能、良好的透水性和促淤性等特点。
本工程旨在通过雷诺护垫的施工，达到防止河岸遭水流、风浪侵袭而破坏，实现水体与坡下土体间的自然对流交换功能，保护当地生态的原生性，促进环境的自然平衡。
二、施工准备1. 材料准备：根据设计要求，提前准备好足够的雷诺护垫、石块、绑丝等材料。
雷诺护垫应符合相关标准规定，石块应选用符合要求的河卵石，粒径宜在8-20cm之间。
2. 施工设备：准备好挖掘机、装载机、吊车、水准仪、卷尺、铁锤、钢丝绳等施工设备。
3. 技术培训：对施工人员进行雷诺护垫施工技术培训，确保施工过程中能正确操作，保证施工质量。
4. 现场准备：对施工区域进行清理，清除杂物，按设计要求设置施工临时设施，如施工便道、临时排水系统等。
三、施工方法1. 施工顺序：先进行基础处理，再进行雷诺护垫的铺设，最后进行石块的填充。
2. 基础处理：根据设计要求，对基础进行处理，确保基础坚实、平整。
如有必要，可进行地基加固处理。
3. 雷诺护垫铺设：（1）将雷诺护垫置于平实的地面展开，压平多余的折痕，将前后面板、底板、隔板立起到一定位置，呈箱体形状。
（2）相邻网箱的上下四角以双股组合丝连接，上下框线或折线绑扎并使用螺旋固定丝绞合收紧连结。
（3）边缘突出部分需折叠压平。
（4）将每个网箱六个面及隔断组装完整，确保各个网面平整，然后放在正确的位置上。
4. 石块填充：将石块填充到雷诺护垫中，填充高度应符合设计要求。
填充过程中，确保石块间紧密接触，避免空隙过大。
5. 紧固过程：将雷诺护垫的边缘与其他部分用绑丝连结起来，绑扎的最大间距为300mm。
必要时，可选择双股绑丝。
四、施工质量控制1. 严格按照设计要求进行施工，确保雷诺护垫的规格、布局、填充高度等符合设计要求。

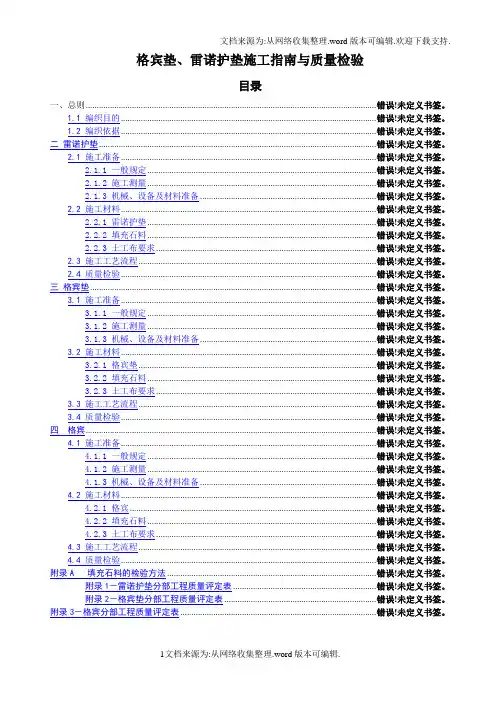

格宾垫、雷诺护垫施工指南与质量检验目录一、总则.................................................................................................................................... 错误!未定义书签。
1.1 编织目的.................................................................................................................... 错误!未定义书签。
1.2 编织依据.................................................................................................................... 错误!未定义书签。
二雷诺护垫.............................................................................................................................. 错误!未定义书签。
2.1 施工准备.................................................................................................................... 错误!未定义书签。
2.1.1 一般规定........................................................................................................ 错误!未定义书签。

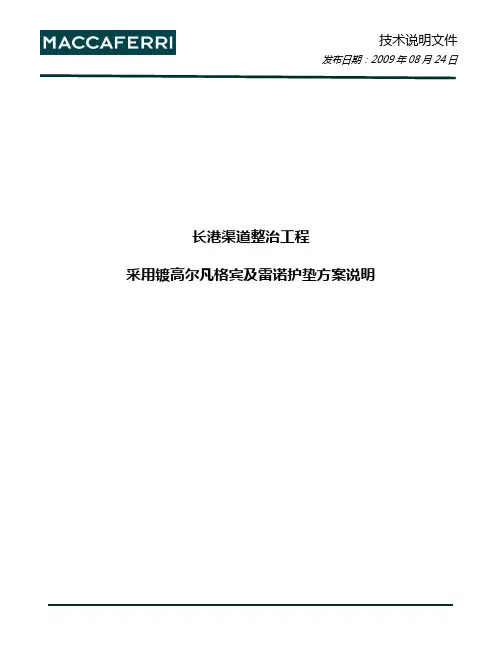

技术说明文件发布日期：2009年08月24日长港渠道整治工程采用镀高尔凡格宾及雷诺护垫方案说明天津蓟县君山苑马克菲尔（长沙）新型支挡科技开发有限公司2009年08月24日长港渠道整治工程目录一、工程概述（此块内容请设计院补充） (1)二、设计依据 (1)三、设计方案 (1)四、设计计算原理与设计参数 (1)4.1 设计计算原理 (1)4.2 设计参数 (4)五、技术经济分析 (7)5.1 技术分析 (7)5.2对比分析表 (9)六、国内外相关工程案例分析 (11)长港渠道整治工程一、工程概述（此块内容请设计院补充）二、设计依据①《水工挡土墙设计规范》（SL379－2007）；②《堤防工程设计规范》（GB50286－98）。
三、设计方案方案设计遵循的原则是：“安全可靠、经济节约、就地取材、生态环保、技术创新、自然和谐”。
主要设计内容有：护岸护坡断面图及方案说明。
四、设计计算原理与设计参数4.1 设计计算原理⑴格宾挡墙计算原理格宾重力式挡墙的基本稳定原理同浆砌石重力挡墙和混凝土重力挡墙相同，均是通过墙体自身重量来维持挡墙在土压力下的稳定。
格宾重力式挡墙的外形通常有外台阶、内台阶、宝塔式三种。
而由于格宾材料的特性，格宾挡墙无法做成如仰斜式的斜墙。
重力挡墙的设计计算在国内已经有了很完善的计算方法和规范。
且由于各个行业的侧重点不同，各个行业的重力挡墙计算方法也有细微的区别。
不过，尽管如此，格宾重力挡墙仍然可以套用不同行业的重力挡墙计算，在个别细微的地方作出微调即可。
⑵雷诺护垫计算原理护坡工程中的基本原理是防护材料的抗冲能力和水流的冲刷能力的对比，当防护材料的抗冲流速大于水流的冲刷流速时，防护材料可视为稳定的防护体，不会在水流的冲刷下发生位移，从而起到抑制冲刷的发生，保护基础层的稳定，从而达到维持堤岸（坝体）的稳定的最终目的。
雷诺护垫防护体系的防护基本原理也是如此，当雷诺护垫防护体系的抗冲能力大于实际的冲刷时，该防护体系就可以认为是成功的。
MACCAFERRI雷诺护垫施工指南（详细版）雷诺护垫施工指南一、施工流程图二、格宾简介雷诺护垫（Reno Mattress）是由特殊防腐处理的低碳钢丝经机器编织成的六边形双绞合钢丝网，在工厂做成符合工程要求的网箱结构，其具有更优于EN10223-3标准中所述网箱的力学性能。
在施工现场用石料填充雷诺护垫，常用于岸坡防护、河床护底等防冲刷工程，其结构具有柔性、透水性、整体性、环境亲和性等特点。
做成网箱的钢丝需满足抗拉强度、延伸率、最小镀层量、镀层的附着性几项指标以及覆塑层的色度、比重、硬度、抗拉强度、断裂延伸率应等几项指标均应符合设计要求。
具体详见技术文件。
本文旨在详细阐述雷诺护垫（分单隔板和双隔板）的安装过程以及控制要点，对主要材料要求、前期的施工准备，后期的检验标准等内容不做详细阐述，需要时请查看其它相关文件。
三、施工要点控制3.1 雷诺护垫组装（1）此步骤需安排在一块平整坚硬的场地上开展作业，选择场地时请注意既要方便雷诺护垫的组装、搬运，又要不影响现场其它作业内容的实施。
（2）打开成捆包装的雷诺护垫，取出一个完整的护垫，用钳子或人工脚踩的方式校正弯曲、变形的部份。
需注意以下几方面：雷诺护垫面板之间的折痕弯曲；搬运过程中由于操作不当所产生的弯曲变形。
（3）雷诺护垫单隔板和双隔板的安装差异主要是在组装时的隔板处理工艺上面，其它步骤相同。
A、单隔板组装工艺：立起隔板及前后面板，用边缘钢丝延长段固定各角点，确保雷诺护垫上部边缘在同一水平面上，所有竖直隔板及面板均应垂直于底板。
B、双隔板组装工艺：展开护垫，6m长标准规格的雷诺护垫中间有5个双隔板（如图1所示）。
标号为1，3，5的隔板在工厂打包时已经按照隔板高度对折好边缘，在现场只需脚踩隔板两边，提拉隔板，使隔板与底板垂直（如图2）；标号为2，4的隔板需在现场折边，用脚往两边翻踩隔板，再翻起隔板使之与底板垂直（如图3所示）；图2 脚踩两边、手提拉隔板（1，3，5）图3 用脚往两边翻踩隔板，翻起隔板（2，4）（4）用木板沿切口压住底网，用手翻起端板，要确保端板底线在同一直线上，且高度统一并准确（如图4）。
格宾网及雷诺护垫工程技术介绍一、工程概况阿卡尔河是第五师83团的独立水系，是该团唯一的地表水资源，由于该区南高北低，河道纵坡一般在20%-40%，对下游灌区农田、居民点及其他基础设施，经常遭受洪水威胁侵袭，因冲刷垮塌造成水土流失十分严重，已威胁到两岸已建水利工程机农田，由于河道冲刷变宽，导致简易公路改道，无法正常通行，特别是下游农区防洪任务更加艰巨。
因此，本项目在实施格宾网及雷诺护垫工程以来，有效的控制洪水的冲刷防护效果。
使用格宾网及雷诺护垫的工程有81团巩哈泉水库的岸坡防护工程，83团阿卡尔河治理工程，对受洪水威胁严重，洪涝灾害较频繁，损失较大的河段进行治理。
上游河段主要保护阿卡尔电站群、渠首、干渠、输电线路、公路等基础设施，下游保护了团场的农田河居民点，从而保障人民生命财产和社会经济持续稳定发展，是十分必要的。
二、应用范围（一）河道整治工程护岸和护底；（二）水库工程护岸和护坡；（三）闸后消能工防冲加固；（四）有地下水溢出的渠道护面和冬季运行的渠道护面。
三、工程特点（一）柔性结构，适应地基变形能力强。
在地基有微小变形时，结构能进行自身微调，不会因地基发生不均匀沉陷而导致结构整体破坏。
（二）有较强的透水性和抗冲性，可承受最大水流速度4m/s—6m/s的冲刷。
（三）抗冻胀和冻融剥蚀能力强。
（四）耐腐蚀。
经表面防腐处理的低碳钢丝，经久耐用，能抵抗盐碱侵蚀破坏。
（五）经济适用，施工方便。
可因地制宜利用当地石料资源，不用水、水泥、电力及模板，不受气候和地下水影响，与其他护岸护坡结构相比投资省、施工快、适用性强。
（六）生态环保，美观大方实用。
四、陡坎护岸工程应用陡坎护岸工程宜采用格宾网护岸，以抵抗侧向土压力和迎水面水流或波浪的淘刷。
挖方地基常规做法见图1。
填方地基常规做法见图2，要求填方部分必须进行放水预沉分层压实或夯实，防止因地基下沉导致格宾内倾，影响防护效果。
图1（单位：cm）图2（单位：cm）五、缓坡护岸工程应用当坡比在1:1.5～1:3时，可采用雷诺护垫网护岸，常规做法见图3。
镀高尔凡格宾及雷诺护垫在抢险救灾工程中的施工工法镀高尔凡格宾及雷诺护垫在抢险救灾工程中的施工工法一、前言抢险救灾工程是人民生命财产安全的重要保障，为了能够在灾害发生后快速有效地进行救援和重建工作，镀高尔凡格宾及雷诺护垫在抢险救灾工程中的施工工法应运而生。
本文将对该施工工法进行详细介绍和分析。
二、工法特点镀高尔凡格宾及雷诺护垫是一种采用钢筋混凝土作为基础材料，通过特殊工艺处理而具有耐酸碱、耐腐蚀、耐磨损等特点的材料。
该工法具有施工简单、速度快、质量稳定、可靠性高等特点。
三、适应范围该工法适用于河道、水库、海岸、码头等水利工程的抢险救灾，尤其适用于临时性应急措施的建设。
另外，由于镀高尔凡格宾及雷诺护垫材料具有可回收性，也可以用于长期性工程的建设。
四、工艺原理该工法的实际工程中的施工工法与实际工程之间的联系紧密，采取了多种技术措施来保证施工质量。
具体分析和解释如下：首先，在施工过程中，需要根据实际情况选择合适的施工工艺，确保施工的高效和安全。
其次，根据施工地点的具体情况，采用不同的铺设方式，保证施工的平整和稳固。
最后，根据工程的需求，选择适当的材料和设备，确保施工的质量达到设计要求。
五、施工工艺施工工法的各个施工阶段如下：1. 环境准备：清理施工现场，确保施工环境整洁和平稳。
2. 基础处理：检查基础状况，进行必要的处理，增强基础的稳定性。
3. 材料准备：按照设计要求，准备好所需的镀高尔凡格宾及雷诺护垫材料。
4. 材料施工：根据实际情况，对镀高尔凡格宾进行铺设，对雷诺护垫进行焊接。
5. 结构处理：进行结构处理，确保施工后的结构牢固可靠。
6. 后续工作：清理施工现场，进行整体验收。
六、劳动组织施工过程中需要合理组织施工人员，确保施工效率和质量。
根据实际需要，合理安排人员的数量和工作分工，提高工作效率。
七、机具设备为了实施该工法，需要准备以下机具设备：切割机、焊接机、起重机、打桩机等。
这些机具设备具有高效、稳定和可靠的特点，能够满足施工过程的需求。
镀高尔凡格宾及雷诺护垫在抢险救灾工程中的施工工法镀高尔凡格宾及雷诺护垫在抢险救灾工程中的施工工法一、前言随着自然灾害的频繁发生，抢险救灾工程的重要性日益凸显。
在抢险救灾中，镀高尔凡格宾及雷诺护垫是常用的施工工法之一。
本文将对镀高尔凡格宾及雷诺护垫在抢险救灾工程中的施工工法进行详细介绍和分析。
二、工法特点镀高尔凡格宾及雷诺护垫在抢险救灾工程中具有以下特点：1. 快速响应：镀高尔凡格宾及雷诺护垫施工工法能够快速响应抢险救灾需求，快速建立临时防护设施。
2. 灵活性好：镀高尔凡格宾及雷诺护垫施工工法适应范围广，可根据具体情况进行灵活调整。
3. 施工质量高：镀高尔凡格宾及雷诺护垫施工工法具有稳定性好、耐久性强等优点，能够确保施工质量达到设计要求。
三、适应范围镀高尔凡格宾及雷诺护垫在抢险救灾工程中适用于以下场景：1. 水灾：适用于洪水、山洪等水灾发生后的临时防护工程。
2. 地震：适用于地震后地质灾害、道路塌陷等情况下的临时防护。
3. 飓风、台风等暴风天气：适应于飓风、台风等暴风天气造成的建筑物损坏、道路阻断等抢险工作。
四、工艺原理镀高尔凡格宾及雷诺护垫的施工工法与实际工程的联系紧密，采取的技术措施也经过充分的分析和解释，保证了该工法的理论依据和实际应用。
镀高尔凡格宾作为临时堤坝的主要材料，其特点在于具有耐腐蚀、抗压强度高等优势。
工程施工过程中，首先根据需要确定临时堤坝的形状和尺寸，然后依次搭建镀高尔凡格宾坝体、加固钢筋、安装密封板等。
在施工过程中，需要针对不同场地地形、土壤条件等进行具体的技术调整和工艺控制。
雷诺护垫作为泄洪设施的主要材料，具有抗压、防渗等功能。
施工过程中，首先进行地面预处理，清理杂物，然后在地面上铺设雷诺护垫，并逐层搭建密集度适当的护垫堤面。
构建完成后，通过填充土壤进行护垫加固，保证其抗压、防渗的功能。
五、施工工艺1. 镀高尔凡格宾施工工艺：（1）确定堤坝形状和尺寸；（2）搭建镀高尔凡格宾坝体；（3）加固钢筋；（4）安装密封板。
海甸岛工程格宾垫、雷诺护垫施工指南与质量检验马克菲尔（长沙）新型支挡科技开发有限公司二零一零年八月目录一、总则 (3)1.1 编织目的 (3)1.2 编织依据 (3)二雷诺护垫 (3)2.1 施工准备 (3)2.1.1 一般规定 (3)2.1.2 施工测量 (4)2.1.3 机械、设备及材料准备 (4)2.2 施工材料 (4)2.2.1 雷诺护垫 (4)2.2.2 填充石料 (5)2.2.3 土工布要求 (5)2.3 施工工艺流程 (5)2.4 质量检验 (6)三格宾垫 (7)3.1 施工准备 (7)3.1.1 一般规定 (7)3.1.2 施工测量 (7)3.1.3 机械、设备及材料准备 (7)3.2 施工材料 (8)3.2.1 格宾垫 (8)3.2.2 填充石料 (8)3.2.3 土工布要求 (8)3.3 施工工艺流程 (9)3.4 质量检验 (9)四格宾 (10)4.1 施工准备 (10)4.1.1 一般规定 (10)4.1.2 施工测量 (10)4.1.3 机械、设备及材料准备 (10)4.2 施工材料 (11)4.2.1 格宾 (11)4.2.2 填充石料 (11)4.2.3 土工布要求 (11)4.3 施工工艺流程 (12)4.4 质量检验 (12)附录A 填充石料的检验方法 (13)附录1－雷诺护垫分部工程质量评定表 (13)附录2－格宾垫分部工程质量评定表 (14)附录3－格宾分部工程质量评定表 (15)一、总则1.1 编织目的（1）格宾垫、雷诺护垫、格宾作为国内近年来迅速兴起的一项新型防护技术，已经在防冲刷、生态河道、支挡结构等工程领域中得到广泛的应用，其施工工艺有别于传统的干砌石、浆砌石、混凝土、预制块等结构。
虽然在欧美、日本等发达国家已经有了成熟的施工工艺，但目前国内仍没有相关的“规范”来指导施工。
马克菲尔（长沙）新型支挡科技开发有限公司在总结了国外宝贵经验的基础上，接合中国实际情况，总结出了相关的施工技术规定，以确保施工的工程质量。
塔城市乌拉斯台河干流防洪工程建设项目第二标段雷诺护垫护坡施工方案编制人：姚解放审核人：韩荣批准人：刘建营新疆恒泰建筑有限公司塔城市乌拉斯台河干流防洪工程建设项目第二标段2018年3月目录一、工程概况二、施工测量三.机械、设备及材料准备四.土方开挖五.护坡及防洪堤填筑料填筑方法六.无纺布施工七.雷诺护垫规格尺寸与材料八.雷诺摆放和连接九.填充石料施工十.雷诺护垫封盖施工十一.文明施工技术组织措施及扬尘控制十二.质量控制十三.材料质量控制十四.雷诺护坡施工质量控制十五.工程验收一.工程概况1.塔城市乌拉斯台河干流防洪工程建设项目（二标段）：防洪堤桩号21+500～24+400段，长2.90km，分左右岸防洪堤总长为5.8km。
2.采用无纺布铺设，网孔8cm×10cm雷诺护垫卵石填充护坡、护底防护，其中：护坡坡长3.1m～3.4m，深0.3m,每100m设宽0.5m深0.6m隔墙一道，单岸护底宽5.5m，深0.3m。
河道底宽为20m～25m～200m。
、二.施工测量1.施工单位必须根据设计文件，对有关数据、资料及施工图中的几何尺寸，设计高程进行检验。
施工单位指定专人负责测量工作，开工前进行甲方、设计单位、监理单位、施工单位联合测量，用RTK仪器进行河道轴线定位、控制点高程检验测量，用水准仪进行原地面纵、横高程测量，并及时提供所需的测量资料。
2.施工测量的精度指标应符合以下要求：2.1平面位置允许误差±30mm～±40mm；2.2高程允许误差±30mm；2.3坡面不平整度的相对高度差允许范围±30mm。
3. 施工中对借用或设置的施工控制标志、高程点，必须严加保护，并定期检测、校正。
三.机械、设备及材料准备1.投入施工机械2.施工工具、设备及材料的型号、规格、技术性能应根据工程施工进度和强度合理安排与调配。
3.根据工程施工进度应及时组织材料进场，并应事先对原材料和半成品的质量进行检验。
技术说明文件发布日期：2010年04月15日三湾水库枢纽挡墙工程采用加筋格宾及雷诺护垫方案说明马克菲尔（长沙）新型支挡科技开发有限公司2010年04月14日目录1 、工程概述 (1)2 、工程地质和水文地质特征 (1)2.1、地形地貌 (1)2.2、地层特征 (1)2.3、水文地质特征 (2)3 、设计方案 (2)4、材料设计参数 (2)4.1、加筋格宾参数 (2)4.2、雷诺护垫参数 (3)4.3、覆塑产品共有参数 (4)4.4、装填石料要求 (5)4.5、土工布要求 (5)5 、技术经济分析 (5)5.1、技术分析 (5)5.2、经济分析（请销售经理补充） (6)6、国内外相关工程案例分析 (7)附、加筋格宾挡墙铺装步骤： (1)附、雷诺护垫铺装步骤： (2)1 、工程概述拟建三湾右岸护岸墙位于93号导流墙的下游，距离泄洪闸较近。
护岸墙主要作用为保护右岸平台不受泄洪水流的冲刷侧切破坏。
护岸墙的起始点与93号导流墙的下游侧尾部相接，起点坐标为（4462101.593，625844.226），拟建护岸墙总长度为400m。
本次设计参考P＝0.1％时的下游河床冲刷结果，护岸墙基础在导流墙下游150m范围内坐落在强风化岩的上限（底高程3.5m），150m至200m底高程逐渐过渡至7.5m，200m至250m过渡至11.5m，250m以下护岸墙底高程11.5m。
2 、工程地质和水文地质特征2.1、地形地貌拟建土场地位于右岸河漫滩的上缘，地形较平坦，地面高程多为11.8～12.3m，局部道路顶面高程为13.8m。
2.2、地层特征场地上覆第四系卵石，下伏元古界前震旦系二期侵入的花岗岩。
对钻探揭露深度内的地层特征描述如下：（1）卵石：棕黄色，湿～饱湿，上部3.0m以松散～稍密为主，下部为中密～密实状态，粒径多为4-10cm，最大粒径14cm，成分以花岗岩，闪长岩，混合岩为主，充填物为少量中粗砾砂。
分布连续，层厚为8.1～9.4m。
（2）强风化花岗岩（r22）：根据现场对93号导流墙开挖的侧壁观察、以及本次钻探对岩石取心观察和标贯测试，场地的强风化分为两个亚带，即强风化上带和强风化下带。
强风化上带，岩石呈灰棕黑色、黄色、灰黄色，除个别石英颗粒外，其它矿物全部蚀变，回转钻探进尺很容易，标贯击数为50～150击/30cm，岩块强度很低，遇水极易软化，强风化上带的层厚为1.7～4.2m。
强风化下带，棕黄～灰黄色，除个别石英颗粒外，其它矿物基本蚀变，局部夹有不连续的骨架心石(如YD-ZK1孔地表以下9.5～10.5m段)，回转钻探进尺较容易，标贯击数为>50击/10cm，岩块强度低，手易捏碎，遇水易软化。
（3）弱（中等）风化花岗岩（r22）：93号导流墙的建基面靠近下游端部为弱等风化的上带，本次勘察在YD-ZK1孔0.53m标高以下为弱等风化的上带，岩石表面退成灰白色，主要矿物为石英、长石，云母（黑和黄）和少量角闪石，具有片麻状结构，块状构造，局部矿物胶结较差，为中等硬度。
2.3、水文地质特征地下水类型主要为第四系孔隙潜水和下部风化裂隙中的基岩裂隙水。
地下水稳定水位埋深为4.9～5.7m，受大气降水和地表水补给，向爱河下游排泄。
3 、设计方案本项目设计突破传统的设计理念，采用新的形式、新的材料，方案有创新性，并且该方案具备较好的技术经济比较优势，推广前景好，可以优质高效服务于本工程。
方案设计遵循的原则是：安全可靠：即不管采用何种结构、何种方法，必须满足规范要求，经得起实践检验。
经济节约：以全寿命周期成本为原则，以采用新技术、新材料、新方法为手段，以资源节约为目标。
技术创新：以新理念为指导，以创新应用为宗旨，探索应用新材料、新结构、新工艺。
和谐自然：以构筑物融入自然为出发点，实现人与自然和谐、物与自然和谐。
4、材料设计参数4.1、加筋格宾参数（1）加筋格宾特有技术参数①加筋格宾(Terramesh)系由机器编织的六边形双绞合钢丝网面组合而成的工程构件，是一种新型的应用于加筋土领域的结构系统。
面墙格宾箱部分填充石料，加筋部分结构填土分层压实。
②加筋格宾规格：TM L×2×1/0.5GFP,即长Lm，宽2m，厚1/0.5m，钢丝镀高尔凡覆塑防腐处理，内部每隔1米采用隔板隔成独立的单元；长度、宽度、厚度公差为±5％；网孔规格为8×10，容许公差为-4/+16%。
具体见构件大样图。
③钢丝标准及技术参数：钢丝抗拉强度350-550N/mm2,未经拉伸钢丝的延伸率不能低于9%（经过拉伸加工的成品钢丝延伸率不能低于7%）；网面钢丝直径φ2.7/φ3.7mm，公差±0.08 mm，最小镀层量为245 g/m2；为加强构件刚度，钢丝面板边端采用直径为φ3.4/φ4.4 mm的边端钢丝，镀层钢丝公差±0.09mm，最小镀层量为265g/m2；绑扎钢丝直径φ2.0/φ3.0 mm，公差±0.07 mm，最小镀层量为215 g/m2。
加筋格宾供应单位需提供由中国国家认证认可监督管理委员会认证的检测单位出具的网面抗拉强度检测报告。
4.2、雷诺护垫参数（1）雷诺护垫特有技术参数①雷诺护垫是将低碳钢丝经机器编制而成的双绞合六边形金属网格组合的工程构件，在构件中填石构成主要用于冲刷防护的结构。
②雷诺护垫规格为M6×2×0.30ZnP,即长6m，宽2m，厚0.30m，钢丝镀锌覆塑防腐处理，隔板为双隔板，除盖板外，底板、隔板、边板、端板间均不可分割；长度、宽度公差为±5％，厚度公差±10％；网孔规格为6×8。
具体见构件大样图。
③钢丝标准及技术参数：钢丝抗拉强度350~550N/mm2,未经拉伸钢丝的延伸率不能低于9%（经过拉伸加工的成品钢丝延伸率不能低于7%）；网面钢丝直径φ2.0/φ3.0 mm，公差±0.07 mm，最小镀层量为215 g/m2；为加强构件刚度，钢丝面板边端采用直径为φ2.7/φ3.7 mm的边端钢丝，镀层钢丝公差±0.08mm，最小镀层量为245g/m2；绑扎钢丝直径φ2.0/φ3.0 mm，公差±0.07 mm，最小镀层量为215 g/m2。
雷诺护垫供应单位需提供由中国国家认证认可监督管理委员会认证的检测单位出具的网面抗拉强度检测报告。
4.3、覆塑产品共有参数①镀层附着性要求：镀层附着力检验采用缠绕试验方法，并应达到如下标准，当镀层钢丝绕相当于自身直径2倍的芯轴紧密缠绕6圈时，用手指摩擦钢丝，其镀层不会剥落或开裂。
②边端钢丝缠绕标准：网面裁剪后末端与边端钢丝的联接处是整个结构的薄弱环节，为加强网面与边端钢丝的连接强度，需采用专业的翻边机将网面钢丝缠绕在边端钢丝上≥2圈，不能采用手工绞。
③绞边技术要求：钢丝必须采用与网面钢丝一样材质的钢丝，为保证联接强度需严格按照间隔10～15cm单圈－双圈交替绞合。
④覆塑技术指标：4.4、装填石料要求①填充物采用卵石、片石或块石，加筋格宾面墙要求石料粒径D100～300mm为宜, 雷诺护垫要求石料粒径D70～150mm为宜。
加筋格宾面墙容许不超过15%的粒径<100mm,但其不得用于面墙的外露面。
填石空隙率不超过30％，要求石料质地坚硬，强度等级MU30，比重不小于2.5t/m3，遇水不易崩解和水解，抗风化。
②薄片、条状等形状的石料不宜采用。
风化岩石、泥岩等亦不得用作充填石料。
③为了美观，加筋格宾靠近面墙30cm内填石采用干砌方式。
4.5、土工布要求聚酯长纤无纺布，最大拉伸强度纵向11kN/m，横向8kN/m；抗顶破强度1.8kN;握持强力纵向620N,横向540N；梯形撕裂强度纵向280N，横向230N。
5 、技术经济分析5.1、技术分析自上世纪70年代加筋土技术问世以来，广泛应用于土木工程领域，其优越性越来越明显。
与传统的挡土墙结构相比，归纳起来有如下几点：（1）加筋土最大的特点是可以做成很高的垂直填土边坡。
从而可以减少占地面积。
这对填料缺乏、填土放坡困难的地区、城市郊区的道路，以及土地珍贵的地区，有巨大的经济意义。
（2）加筋土结构是柔性结构，能适应地基较大的不均匀变形。
（3）施工简便。
加筋土的组成构件（面板、筋材、路缘石等）均可以预制，除需压实机械外，施工时一般不需配备其它机械，易于掌握。
同时施工效率高，可缩短工期和节省劳力。
（4）抗震性能好。
由于加筋土结构所具有的柔性能吸收地震的能量，故具有刚性结构物无法与之比拟的抗震性能。
（5）造型美观。
墙面板可以根据需要、受力特点进行各种设计、造型，并使之拼装成造型美观的建筑物，改善道路景观。
（6）投资省。
加筋土挡墙面板薄、基础尺寸小，与重力式挡墙相比，可节省圬工数量95%～97%，造价可比浆砌石挡墙和钢筋砼挡墙减小20%～60%以上。
挡土墙高度越大，节省资金越多[1]。
除上述所列加筋土挡墙的共有优势外，加筋格宾挡墙系统与预制块面板系统和金属面板加筋土系统相比，还具有如下独到之处：（1）格宾网箱面板和加筋网材是连续生产出来的，为无缝连接，避免了传统加筋土挡墙筋材和面板连接点易成为结构薄弱环节的不足。
（2）格宾面板具有优良的自排水性能，除了可以节省排水设施的费用，还可以规避传统金属、预制混凝土块面板加筋土结构由于排水不畅而导致整个结构崩溃的风险。
（3）格宾面板属于多孔隙结构，具有优良的可植被性，真正做到结构与周围自然环境的和谐统一；（4）加筋格宾具有较强的抗冲刷性能；（5）根据工程现场的岩土状况和工程特点，加筋材料可以金属网片和土工格栅。
因具有上述特点，综观国内外，格宾挡土墙最高达40余米，广泛应用于公路、铁路、水利、建筑等领域，具有良好的安全性。
在省内，已广泛应用于常德至张家界高速公路、湘潭至衡阳西线高速公路，衡阳至炎陵高速公路及大量水利堤防工程：在国内，已在黑龙江、四川、西藏、台湾等地多条国省道及高速公路应用；在国外，马来西亚、新加坡、欧洲十多个国家均有大量成功的公路应用实例。
5.2、经济分析（请销售经理补充）6、国内外相关工程案例分析附、加筋格宾挡墙铺装步骤：①运输加筋格宾单元在运输时是被折叠并成捆束状态。
为方便运输加筋格宾单元捆束在工厂内即被压实并捆扎牢固。
绞合钢丝另外成卷提供，加固钢环成箱包装。
.②组装折叠的加筋格宾单元应从捆束中取出并放臵于坚硬、平整的表面。
加筋格宾单元应被展开至其原始形状。
前面板、侧面板及背板应被垂直摆放。
面板间应牢固绞合，具体方法是用面板边缘突出的加粗边端钢丝缠绕在交叉面板或背板的边端钢丝上。
内隔板应垂直放臵并采用同样方法绞合。
隔板及背板的所有面板都应与前面板及侧面板充分绞合。
③扣紧程序每一次绞合的边缘最长不应超过1m。
