冲压模具的设计与制造冲压模具是机械工程领域中的重要组成部分，广泛应用于各个行业的生产制造中。

它是一种用于将金属板材加工成所需形状的工具，具有高效、精确和经济的特点。

在现代制造业中，冲压模具的设计与制造技术已经成为一个独立的学科，并且对于提高生产效率和产品质量起着重要的作用。

冲压模具的设计是一个复杂的过程，需要综合考虑材料力学、热力学、流体力学等多个学科的知识。

首先，设计师需要根据产品的要求和工艺流程确定模具的结构形式和工作原理。

然后，通过计算和仿真分析，确定模具的尺寸、形状和加工精度。

最后，根据设计结果制作模具，并进行试模和调试，确保其能够满足生产要求。

在冲压模具的制造过程中，材料的选择和加工工艺是关键。

模具材料需要具有高强度、高硬度和良好的耐磨性，以保证模具的使用寿命和加工精度。

常用的模具材料包括工具钢、硬质合金和陶瓷等。

而制造工艺则包括模具的加工、热处理和表面处理等环节，以提高模具的硬度、耐磨性和精度。

冲压模具的设计与制造不仅仅是一个技术问题，也是一个经济问题。

在设计过程中，需要综合考虑成本、生产效率和质量等因素，以实现最佳的经济效益。

同时，制造过程中需要合理安排生产计划和资源配置，以提高生产效率和降低成本。

因此，冲压模具的设计与制造需要设计师、工程师和生产经理等多个角色的紧密合作。

近年来，随着科技的不断进步，冲压模具的设计与制造技术也在不断创新和发展。

例如，计算机辅助设计（CAD）、计算机辅助制造（CAM）和数控机床等先进技术的应用，使得模具的设计和制造更加精确和高效。

同时，新材料和新工艺的引入，也为模具的性能和寿命提供了更多的可能性。

总之，冲压模具的设计与制造是机械工程领域中的重要研究方向，对于提高生产效率和产品质量具有重要意义。

通过综合运用材料力学、热力学、流体力学等多个学科的知识，合理选择材料和加工工艺，以及利用先进技术和创新思维，可以不断提高冲压模具的设计与制造水平，推动制造业的发展。

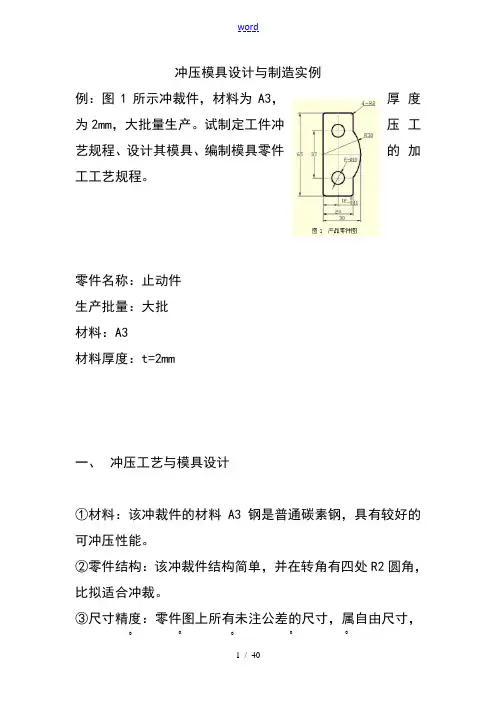

冲压模具设计与制造实例例：图1所示冲裁件，材料为A3，厚度为2mm，大批量生产。

试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。

零件名称：止动件生产批量：大批材料：A3材料厚度：t=2mm一、冲压工艺与模具设计①材料：该冲裁件的材料A3钢是普通碳素钢，具有较好的可冲压性能。

②零件结构：该冲裁件结构简单，并在转角有四处R2圆角，比拟适合冲裁。

③尺寸精度：零件图上所有未注公差的尺寸，属自由尺寸，0 0 0 0 0可按IT14级确定工件尺寸的公差。

孔边距12mm的公差为-0.11，属11级精度。

查公差表可得各尺寸公差为：零件外形：65 mm 24 mm 30 mm R30 mm R2 mm零件内形：10 mm孔心距：37±结论：适合冲裁。

该零件包括落料、冲孔两个工序，可以采用以下三种工艺方案：①先落料，再冲孔，采用单工序模生产。

②落料-冲孔复合冲压，采用复合模生产。

③冲孔-落料连续冲压，采用级进模生产。

方案①模具结构简单，但需要两道工序、两套模具才能完成零件的加工，生产效率较低，难以满足零件大批量生产的需求。

由于零件结构简单，为提高生产效率，主要应采用复合冲裁或级进冲裁方式。

由于孔边距尺寸12 mm有公差要求，为了更好地保证此尺寸精度，最后确定用复合冲裁方式进展生产。

工件尺寸可知，凸凹模壁厚大于最小壁厚，为便于操作，所以复合模结构采用倒装复合模与弹性卸料和定位钉定位方式。

查《冲压模具设计与制造》表2.5.2，确定搭边值：两工件间的搭边：a=2.2mm条料宽度B=D+2a1=65+2*2.5=70确定后排样图如2所示一个步距内的材料利用率η为：η=A/BS×100%=1550÷〔70×32.2〕×100%=68.8%查板材标准，宜选900mm×1000mm的钢板，每X钢板可剪裁为14X条料〔70mm×1000mm〕，每X条料可冲378个工件，如此η为：η=nA1/LB×100%=378×1550/900×1000×100%=65.1%即每X板材的材料利用率为65.1%⑴冲压力τ××2×450=252.67〔KN〕其中τ按非退火A3钢板计算。

冲压模具的设计与制造分析冲压模具是冲压工艺中的关键设备，其设计与制造质量直接影响到冲压零件的加工质量和成本。

冲压模具设计与制造的分析工作主要包括以下几个方面：1. 冲压工艺分析：冲压模具设计前需要对零件的冲压工艺进行分析。

首先要分析零件的形状、材料和厚度等特点，确定冲压工艺的可行性。

然后要根据零件的外形特点，确定冲孔、压边、开槽等工序的顺序和方式。

最后要根据零件的尺寸和形状，选择合适的冲床和冲压参数。

2. 冲压模具的结构设计：冲压模具的结构设计是冲压模具设计的核心任务。

首先要确定模具的型式，包括单步进模、连续模和复合模等。

然后根据零件的形状和数量，确定模具的型腔结构，包括上下模板、导向柱、导向套、顶针等。

同时要确定模具的导向方式和固定方式，保证模具的刚度和稳定性。

3. 冲压模具的材料选择：冲压模具的材料选择直接关系到模具的使用寿命和成本。

通常情况下，冲压模具主要采用高速工具钢、硬质合金和工程塑料等材料。

材料的选择要考虑到模具的导热性、抗磨性和耐腐蚀性等特点。

4. 冲压模具的制造工艺：冲压模具的制造工艺主要包括模具的加工和热处理两个方面。

模具的加工是指将原材料进行切削、铣削、钳工和电火花等工艺加工，形成模具的各个零部件。

热处理是指对模具的部分或整体进行淬火、回火和表面强化等工艺处理，提高模具的硬度和耐磨性。

5. 冲压模具的质量检测：冲压模具的质量检测是保证模具质量的重要环节。

质量检测主要包括模具的尺寸、形状、硬度和表面质量等方面的检测。

常用的检测方法有三坐标测量、光学投影仪和硬度计等。

冲压模具的设计与制造是一个复杂的工作，需要综合考虑材料、工艺和质量等多个因素。

只有通过科学合理的设计与制造分析，才能保证冲压模具的质量和效益，提高冲压生产的质量和效率。
