水泵课程设计说明

  • 格式：doc
  • 大小：503.00 KB
  • 文档页数：19

榆林学院建筑工程系 泵及泵站 课程设计计算说明书

专 业: 班 级： 姓 名： 指导教师:

2010 年 7 月 5 日 榆林学院建筑工程系 水泵站课程设计任务书

一、设计题目：送水泵站（二级泵站）设计 二、原始资料 1.泵站的设计水量为55640.283/md。 2.管网设计的部分成果 ①根据用水曲线确定的二级泵站工作制度，分2级工作。 第一级，从22时到5时，每小时占全天用水量的2.5%； 第二级，从5时到22时，每小时占全天用水量的4.85%。 ②城市的设计最不利点的地面标高132m，建筑层数7层，自由水压35m。 ③泵站至最不利点的输水管和管网的总水头损失最大为26m； ④消防流量为2303/mh，消防扬程为20m。 ⑤清水池所在地面标高为122 m；清水地最低水位在地面以下4.5m。 3.城市冰冻线为1.5m，最高温度30℃，最低温度为-25℃。 4.泵站所在地土壤良好，地下水位为25m。 5.泵站为双电源。 三、设计任务 城市送水泵站的技术设计的工艺部分。 四、计算说明书内容 1.绪论 2.初选水泵和电机 根据水量、水压变化情况选泵，工作泵和备用泵型号和台数。 3.泵房型式的选择 4.机组基础设计：平面尺寸及高度 榆林学院建筑工程系 5.计算水泵吸水管和压水管力直径 选用各种配件和阀件的型号、规格种及安装尺寸并说明特点 。 吸水井设计尺寸 6.布置机组和管道 7.泵房中各标高的确定 室内地面、基础顶面、水泵安装高度、泵房建筑高度等。 8.复核水泵电机 计算吸水管及泵站内压水管损关、求出总扬程、校核所选水泵。如不合适，则重选水泵及电机。重新确定泵站的各级供水量。 9.进行消防和转输校核. 10.计算和选择附属设备 ①设备的选择和布置 ②计量设备 ③起重设备 ④排水泵及水锤消除器等 11.确定泵站平面尺寸、初步规划泵站总平面 泵房的长度和宽度，总平面布置包括：配电室、机器间、值班室、修理间等。 五、图纸要求 泵站平面及剖面图， 机器间应绘出主要设备、管路、配件及辅助设备的位置、尺寸、标高，列出主要设备表和村料表 比例尺1：50 。 六、发放设计任务书日期： 2010年12月27日 交设计日期：2011年1月7日 榆林学院建筑工程系 目 录

1 设计流量和设计扬程 ................................... 1 1.1设计流量 .......................................... 1 1.2设计扬程 .......................................... 1 1.3管路特性曲线 ...................................... 1 1.4水泵的初选 ........................................ 2 1.5水泵的确定 ........................................ 2 1.6消防校核 .......................................... 3 2 水泵机组的布置与基础设计 ............................. 3 2.1水泵机组的布置 .................................... 3 3 泵站内的管道布置 ..................................... 4 3.1吸水管布置及计算 .................................. 4 3.2压水管的布置及计算 ................................ 4 3.3管道附件的配置 .................................... 5 表4管路附件表 ......................................... 5 4 吸水管与压水管中的水头损失 ........................... 6 4.1吸压水管中的水头损失 .............................. 6 4.2水泵与电机校核 .................................... 7 5 吸水井设计 ........................................... 7 6 水泵轴线标高及其它标高的计算 ......................... 8 6.1.泵的安装高度 ..................................... 8 榆林学院建筑工程系 6.2水泵轴线标高 ...................................... 8

6.3其他各主要标高 .................................... 9 7 泵站平面尺寸的设计 ................................... 9 8 泵站内的附属设备 .................................... 10 8.1水泵的冲水设备 ................................... 10 8.2起重机设备 ....................................... 11 8.3排水设备 ......................................... 12 8.4通风采暖设备 ..................................... 12 8.5计量设备 ......................................... 12 8.6防水锤设备 ....................................... 12 8.7噪声消除设备 ..................................... 12 8.8真空表和压力表 ................................... 12 9 泵站设计图 ........................................ 12 参考文献 .............................................. 13 结束语 ................................................ 14 榆林学院建筑工程系

1 设计计算说明书 1 设计流量和设计扬程 1.1设计流量 泵站一级工作时的流量：

1Q=55640.283/md× 2.5%=1391.13/mh=386.42/LS 泵站二级工作时的流量： 2Q=55640.283/md×4.85%=2698.543/mh=749.60/LS 1.2设计扬程

0123CHZHhhh=14.5+35+26+2+2=79.5m

:mH水泵扬程， CZ：管网控制点的地面标高与清水池最低水位的高差，m。 0H：给水管网中控制点要求的最小的服务水头，m。 1h：管网及输水管路的水头损失，m。

2h：泵站内水头损失，m。

3h：安全水头损失，m。

1.3管路特性曲线 2STHHSQ

maxQ2Q=2698.543/mh=0.7503/mS 32mhhh12总 榆林学院建筑工程系 2 25232max

h32m

56.89/(0.750m/)SsmQs

总

从而得出管道特性曲线为：26214.556.8910STHHSQQ 1.4水泵的初选 749.60/QLS设

,H=79.5m，选取三台14sh-9型并联，另选一台

14sh-9型备用。 1.5水泵的确定 一、14sh-9型的性能参数如表1

型号 流量 总扬程 转速 功率kw 效率 sH 质量 m3/h L/S m r/min 轴功率 电动机 % m kg

14sh-9 972 270 80 1450 271 355 78 3.5 1200 1260 350 75 303 85.2 1440 400 65 319 80 表1 14sh-9型水泵的性能参数 二、14sh-9型外形尺寸及安装尺寸 外形尺寸如表 型号 L L1 L2 L3 B B1 B2 B3 H H1 H2 H3 4-d 14sh-9 1272 710 600 500 1250 600 690 500 1017 620 274 356 4-34 表2 14sh-9型水泵的外形尺寸 安装尺寸如下表

型号 电动机尺寸 E L L2 L H h B A nd

14sh-9 1860 400 1495 1000 710 4-35 500 3136.5 1010

合集下载

泵与泵站课程设计草图

泵与泵站课程设计草图

泵与泵站课程设计草图一、教学目标本节课的教学目标是让学生了解泵与泵站的基本概念、原理和应用，掌握泵的分类、性能参数和选型方法，了解泵站的设计和运行管理。

具体来说，知识目标包括：1.掌握泵的基本原理、结构和分类。

2.理解泵的性能参数及其相互关系。

3.熟悉泵选型的依据和步骤。

4.了解泵站的组成、设计和运行管理。

技能目标包括：1.能够运用泵的性能参数进行泵选型。

2.能够分析泵站的设计和运行问题。

3.能够运用所学知识解决实际工程中的泵与泵站问题。

情感态度价值观目标包括：1.培养学生的工程意识，使其认识到泵与泵站在工程中的重要性。

2.培养学生对泵与泵站技术的兴趣，激发其进一步学习的欲望。

3.培养学生严谨的科学态度，提高其解决问题的能力。

二、教学内容本节课的教学内容主要包括泵与泵站的基本概念、原理和应用。

具体包括以下几个方面：1.泵的基本原理、结构和分类：介绍泵的工作原理、主要结构部件及泵的分类。

2.泵的性能参数：讲解泵的流量、扬程、功率、效率等性能参数及其相互关系。

3.泵选型：介绍泵选型的依据、步骤和方法，包括工况参数的确定、泵的类型选择、性能比较和选用。

4.泵站的设计和运行管理：讲解泵站的组成、设计原则、运行管理和维护。

三、教学方法为了达到本节课的教学目标，将采用以下教学方法：1.讲授法：讲解泵与泵站的基本概念、原理和应用，使学生掌握基本知识。

2.案例分析法：分析实际工程中的泵与泵站案例，使学生能够运用所学知识解决实际问题。

3.实验法：安排实验环节，让学生亲自动手操作，加深对泵与泵站的理解。

4.讨论法：学生分组讨论，培养学生的团队合作能力和解决问题的能力。

四、教学资源为了支持本节课的教学内容和教学方法的实施，将准备以下教学资源：1.教材：选用权威、实用的泵与泵站教材作为主要教学资源。

2.参考书：提供相关的参考书籍，丰富学生的知识体系。

3.多媒体资料：制作精美的PPT，演示泵与泵站的原理和应用。

4.实验设备：准备泵与泵站的实验设备，让学生亲身体验泵与泵站的运行。

《泵与泵站》课程设计

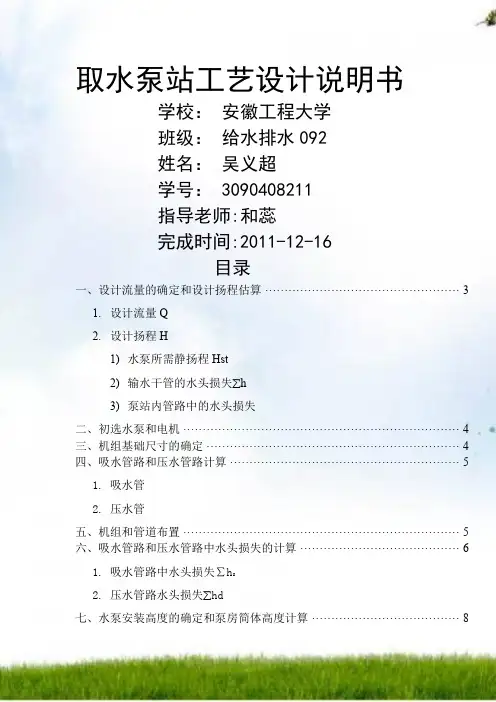

《泵与泵站》课程设计
