污水泵的课程设计一、课程目标知识目标：1. 学生能够理解污水泵的基本概念、分类及工作原理；2. 学生能够掌握污水泵的主要性能参数及其在实际工程中的应用；3. 学生能够了解污水泵在环保和污水处理领域的作用和重要性。
技能目标：1. 学生能够运用所学的污水泵知识，分析并解决实际工程中的问题；2. 学生能够正确操作污水泵，进行简单的维护和故障排查；3. 学生能够设计简单的污水泵系统，并进行性能分析。
情感态度价值观目标：1. 学生能够认识到污水泵在环境保护和污水处理中的重要作用，培养环保意识；2. 学生能够通过学习污水泵，激发对水利工程和机械设备的学习兴趣；3. 学生能够培养团队协作精神，提高沟通与交流能力。
课程性质：本课程为工程技术类课程，以实践性、应用性为主。
学生特点：学生为八年级学生，具备一定的物理知识和动手能力，对新鲜事物充满好奇。
教学要求：结合学生特点，采用讲解、实践、讨论等多种教学方法，注重培养学生的实际操作能力和解决问题的能力。
将课程目标分解为具体的学习成果，以便于教学设计和评估。
二、教学内容1. 污水泵的基本概念- 污水泵的定义与分类- 污水泵的工作原理与结构2. 污水泵的主要性能参数- 扬程、流量、效率等参数的含义- 性能曲线及其在实际工程中的应用3. 污水泵在环保和污水处理中的应用- 污水泵在污水处理厂的作用- 污水泵在环保工程中的重要性4. 污水泵的操作与维护- 污水泵的正确操作方法- 常见故障的排查与维护5. 污水泵系统的设计与性能分析- 污水泵系统的设计原则与方法- 性能分析及优化教学内容安排与进度：第一课时：污水泵的基本概念、分类及工作原理第二课时：污水泵的主要性能参数及其在实际工程中的应用第三课时：污水泵在环保和污水处理中的应用第四课时：污水泵的操作与维护第五课时：污水泵系统的设计与性能分析教材章节关联：《工程技术基础》第四章第三节：水泵与水泵站《环保与污水处理》第二章第四节：污水处理设备教学内容确保科学性和系统性，结合课程目标，注重理论与实践相结合，提高学生对污水泵知识的应用能力。
泵与泵站污水厂课程设计一、课程目标知识目标：1. 学生能理解泵与泵站污水厂的基本概念、分类和工作原理；2. 学生能掌握流体力学基础知识，了解泵的性能参数及其影响；3. 学生能掌握污水厂处理工艺流程，了解泵站在其中的作用。
技能目标：1. 学生能运用流体力学知识分析泵的性能，选择合适的泵设备；2. 学生能通过实际案例，分析泵站在污水厂中的运行状况，提出优化方案；3. 学生具备一定的工程意识和团队协作能力，能参与泵站污水厂的设计和运行管理。
情感态度价值观目标：1. 学生培养对环境保护和资源利用的责任感，关注污水处理和泵站运行对环境的影响；2. 学生培养科学精神，严谨对待工程问题，提高解决实际问题的兴趣和能力；3. 学生树立正确的价值观，认识到泵与泵站在国民经济发展中的重要作用，激发为我国环保事业作贡献的意愿。
课程性质：本课程为应用性较强的工程技术课程，结合实际案例，培养学生解决实际问题的能力。
学生特点：学生已具备一定的流体力学基础，具有较强的求知欲和动手能力。
教学要求：注重理论与实践相结合，强调知识的应用性和实践性，培养学生分析问题、解决问题的能力。
通过课程学习，使学生在掌握专业知识的同时，提高工程实践和团队协作能力。
二、教学内容1. 泵与泵站基本概念：泵的分类、工作原理及性能参数；泵站的作用、分类及布局。
教材章节：第二章 泵与泵站概述2. 流体力学基础知识：流体性质、流体力学基本方程、泵内流动分析。
教材章节：第三章 流体力学基础3. 泵的性能分析：泵的性能曲线、泵的选型与匹配。
教材章节：第四章 泵的性能分析4. 污水厂处理工艺流程：污水厂的工艺流程、主要处理单元及设备。
教材章节：第五章 污水处理技术5. 泵站在污水厂中的应用：泵站的运行管理、优化与维护。
教材章节：第六章 泵站在污水处理中的应用教学内容安排与进度：第一周：泵与泵站基本概念、流体力学基础知识第二周：泵的性能分析、泵的选型与匹配第三周：污水厂处理工艺流程、主要处理单元及设备第四周：泵站在污水厂中的应用、运行管理与优化三、教学方法1. 讲授法：通过系统的讲解，使学生掌握泵与泵站污水厂的基本概念、原理和性能参数。
泵与泵站课程设计---某污水提升泵站工艺设计【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）四川理工学院课程设计说明书课程设计名称 ?泵站工艺设计?姓名系别建筑工程系专业给水与排水工程2班学号指导教师完成任务日期 2021 年 02 月 26 日四川理工学院建筑工程学院课程设计任务书设计题目： ?某污水提升泵站工艺设计?3 专业：给排水工程班级： 2021 学号：学生：指导教师：接受任务时间 2021.11.23教研室主任〔签名〕1．课程设计的主要内容及根本要求一.课程设计内容：〔A〕工程简介根据有关部门批准的建设任务书，拟在某镇修建污水管网工程，由于地势原因，污水需在进入污水厂之前设置污水提升泵站一座，根据本集镇可行性研究报告，泵站提升高度为20米，规模3万吨/日，试进行污水泵房工艺设计。
〔B〕设计资料建筑给水排水设计标准建筑防火设计标准水泵及水泵站设计标准自动喷水灭火设计标准电气设计标准〔C〕设计内容要求完成课程设计指导教师提供的课程设计任务书中污水泵站涉及给排水专业的施工图设计所需的全部内容，并提供其它相关专业相应的条件图等。
二.设计要求设计结束时，要求提交如下设计成果：〔一〕所有图纸均采用A3工程图，且不少于4张，并采用计算机出图；并对所需设备等参数进行相关计算，形成计算书，并装订成册。
要求说明书内容完整、条理清楚、计算参数选择合理、计算正确。
要求图纸内容能完整、正确地表达设计的内容，制图符合给水排水工程制图标准，给水排水管线与建筑线清楚，图面整洁。
〔二〕提供纸质成果一式两份〔按四川理工学院课程设计〔论文〕标准编撰〕；同时，提供电子文件一份〔通过电子邮件发给课程设计指导教师〕。
三.其他要求1、未注明事项，严格按四川理工学院课程设计〔论文〕管理要求完成，并注意图纸、论文题目名称要与课程设计〔论文〕任务书的设计〔论文〕题目一致。
2、课程设计任务书纸质文件最迟在提交课程设计成果前到指导教师处领取，并按要求装入课程设计论文中。
我的污水泵站课程设计NANCHANG UNIVERSITY水泵与水泵站课程设计说明书姓名：贾培星学号：5802111076班级：环境工程112班一、 设计课题某工业园区污水处理厂一期设计规模为1×104m3/d ，二期设计规模为1×104m3/d ，污水提升泵房处地面标高为26米，进水管管底标高为20米，管径为DN800，假设进水管最大充满度为1。
污水处理厂工艺流程为：进水管→中格栅→集水井→提升泵站1→调节池→提升泵站2→循环厌氧池→A/O 池→二沉池→消毒池→排水堰→受纳水体。
调节池最高水位标高为30米，提升泵站至调节池的水平距离为15米，污水的时变化系数取2.0，中格栅水头损失0.2米，试设计提升泵站1。
如还要请你设计提升泵站2，那么还需要哪些条件？二、设计内容1. 水泵的选择该污水泵站选用集水井与机器间合建的矩形泵站。
（1）流量的确定因为污水的时变化系数取2.0，所以在考虑提升泵站1的流量应该按2×104m 3/d 选泵。
该泵站提升的设计流量为Q max =2×104m 3/d =834m 3/h 设计拟用3台泵（2用1备），则每台泵的设计流量为Q =Q max /2=834÷2=417m 3/h选泵前扬程的估算 水泵提升的静扬程为调节池最高水位（30m ）与水泵集水井的最低水位2H 之差，集水井有效水深取2.0m ，在集水井最低水位m H H 0.212-=。
集水井最高水位1H 取进水管水位，进水管充满度为1，则1H ⨯1-0.2)m=20.6m,2H =(20.6-2)m=18.6m 。
静扬程静H水泵吸水管和压水管水头损失估算为1.5m,自由水头取1.0m,则水泵扬程为m m H H 9.130.1.5m 1=++=静（2）选泵 由Q=417m 33/s ，H=13.9m 可知，选用200WL Ⅰ594-15.2型水泵三台，型 号 流量Q/(L/s) 扬程H/m 转速n/(r/min) 轴功率W/KW 效率 %吸入口径 排出口径200WL Ⅰ 594 735 75 250 200 型号 功率（kw ） 电压（V ） 电流(A) 转速(r/min) 净重（kg ） YDT225M 34 380 1475 3352.吸、压水管路实际水头损失的计算及水泵扬程的核算（1）3/s ，吸水管选用DN=350mm 的铸铁管，压水管DN=250mm 的铸铁管，则压水管内流速为：v 压=4×Q π×D 2=(4×0.12π×0.252)=2.44m/s ，查《给水排水设计手册》第一册知：1000i=；吸水管内流速为：v 吸=4×Qπ×D2=(4×0.12π×0.352)=1.25m/s，查《给水排水设计手册》第一册知：1000i=；水泵的进出口直径分别为250mm,200mm,则水泵进出口流速为：v进口=2.44m/s v出口=3.82m/s（2）吸入管路水头损失计算吸水管上附件有：×350mm=525mm，1ξ=0.1；D350的90º弯头二个，2ξ=；D350的闸阀一个，3ξ=0.07；D350×250的偏心渐缩管一个，4ξ=0.18；吸水管局部水头损失为：h局部=∑ζv i22×g=(0.1+0.59×2+0.07)×1.252+0.18×2.4422×9.8m=0.16m设吸水管直线段管长3m，则吸水管沿程损失为：h沿程=il=6.521000×3m=0.02m吸水管总损失h1=(0.16+0.02)m=0.18m （3）压水管路损失压水管上附件有：D200×250的渐缩管一个，1ξ；D250的截止阀一个，2ξD250的闸阀一个，3ξ；D250的90º弯头两个，4ξ；则压水管路局部水头损失为：h局部=∑ζv i22×g=(0.17+4.5+0.08+0.58×2)×2.4422×9.8m=1.80m已知压水管长为12m，则h沿程=il=38.11000×15m=0.57m，则压水管总水头损失h2=(1.8+0.57)m=2.37m泵站内总水头损失Σh=h1+h2=（+2.37）m（4）水泵扬程校正H=H静+∑h+1.0=(11.4+2.55+1.0)m=14.95m<15.2m能够满足要求，故选泵合适。
污水管网水泵站课程设计一、教学目标本课程旨在让学生了解和掌握污水管网水泵站的基本原理、结构和运行方式，培养学生对污水管网水泵站的认知能力和实际操作技能，提高学生的环保意识和责任感。
知识目标：使学生了解污水管网水泵站的基本概念、类型和组成；掌握污水管网水泵站的运行原理和工作特点；了解污水管网水泵站的设计和维护方法。
技能目标：培养学生具备污水管网水泵站的现场观察和分析能力；培养学生具备污水管网水泵站的操作和维护技能；培养学生具备污水管网水泵站的问题解决能力。
情感态度价值观目标：培养学生具备强烈的环保意识，使学生明白污水管网水泵站在环境保护中的重要性；培养学生具备良好的职业道德，使学生了解污水管网水泵站工作者的辛勤付出；培养学生具备团队协作精神，使学生在实际工作中能够与他人共同完成任务。
二、教学内容本课程的教学内容主要包括污水管网水泵站的基本原理、结构和运行方式，共分为五个章节：第一章：污水管网水泵站概述，介绍污水管网水泵站的概念、类型和组成。
第二章：污水管网水泵站的运行原理，讲解污水管网水泵站的运行原理和工作特点。
第三章：污水管网水泵站的设计，介绍污水管网水泵站的设计方法和注意事项。
第四章：污水管网水泵站的维护与管理，讲解污水管网水泵站的维护和管理措施。
第五章：污水管网水泵站案例分析，分析实际运行中的污水管网水泵站案例，提高学生的实际操作能力。
三、教学方法本课程采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法，以激发学生的学习兴趣和主动性。
讲授法：通过教师的讲解，使学生掌握污水管网水泵站的基本概念、原理和运行方式。
讨论法：引导学生就污水管网水泵站的相关问题进行讨论，提高学生的思考和分析能力。
案例分析法：分析实际运行中的污水管网水泵站案例，使学生具备解决实际问题的能力。
实验法：学生进行实地考察和实验操作，培养学生的实际操作技能。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备。
大学污水泵站课程设计一、课程目标知识目标：1. 学生能够理解并掌握污水泵站的基本原理与构成，包括泵站的分类、工作原理及主要组成部分。
2. 学生能够掌握污水泵站设计的基本流程和关键参数，如流量、扬程、泵的选型等。
3. 学生能够了解污水泵站在城市排水系统中的作用及其对环境保护的意义。
技能目标：1. 学生能够运用相关理论知识，独立进行污水泵站的初步设计和计算。
2. 学生能够通过查阅资料、实地考察等方式，分析并解决污水泵站在运行过程中可能遇到的问题。
3. 学生能够运用专业软件或工具进行污水泵站设计和性能分析。
情感态度价值观目标：1. 学生能够认识到污水泵站在环境保护和城市可持续发展中的重要性，培养其社会责任感和环保意识。
2. 学生通过课程学习，培养团队合作精神，提高沟通协调能力。
3. 学生能够树立正确的工程观念，关注工程实际，提高解决实际问题的能力。
本课程针对大学环境工程及相关专业高年级学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。
课程旨在使学生在掌握理论知识的基础上，能够运用所学技能解决实际问题，并培养其情感态度价值观，为今后从事相关工作奠定基础。
二、教学内容1. 污水泵站概述：介绍污水泵站的定义、分类、作用及其在城市排水系统中的重要性。
教材章节：第一章 绪论2. 污水泵站工作原理及主要组成部分：讲解污水泵站的工作原理，分析其主要组成部分及其功能。
教材章节：第二章 污水泵站原理与构成3. 污水泵站设计原则与流程：阐述污水泵站设计的基本原则，介绍设计流程及各阶段的主要任务。
教材章节：第三章 污水泵站设计4. 污水泵站关键参数计算：讲解污水泵站设计中的关键参数（如流量、扬程、泵的选型等）的计算方法。
教材章节：第四章 污水泵站关键参数计算5. 污水泵站设备选型与应用：介绍污水泵站设备选型的原则，分析各类设备的优缺点及适用场景。
教材章节：第五章 污水泵站设备选型与应用6. 污水泵站运行与维护：讲解污水泵站的运行管理、维护保养及故障处理方法。

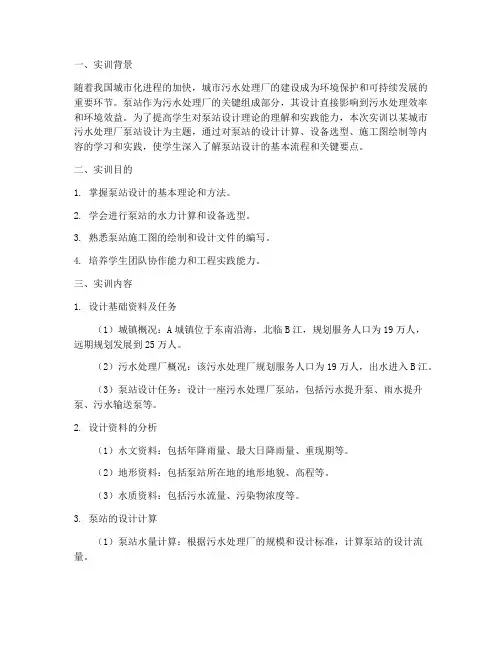

一、实训背景随着我国城市化进程的加快，城市污水处理厂的建设成为环境保护和可持续发展的重要环节。
泵站作为污水处理厂的关键组成部分，其设计直接影响到污水处理效率和环境效益。
为了提高学生对泵站设计理论的理解和实践能力，本次实训以某城市污水处理厂泵站设计为主题，通过对泵站的设计计算、设备选型、施工图绘制等内容的学习和实践，使学生深入了解泵站设计的基本流程和关键要点。
二、实训目的1. 掌握泵站设计的基本理论和方法。
2. 学会进行泵站的水力计算和设备选型。
3. 熟悉泵站施工图的绘制和设计文件的编写。
4. 培养学生团队协作能力和工程实践能力。
三、实训内容1. 设计基础资料及任务（1）城镇概况：A城镇位于东南沿海，北临B江，规划服务人口为19万人，远期规划发展到25万人。
（2）污水处理厂概况：该污水处理厂规划服务人口为19万人，出水进入B江。
（3）泵站设计任务：设计一座污水处理厂泵站，包括污水提升泵、雨水提升泵、污水输送泵等。
2. 设计资料的分析（1）水文资料：包括年降雨量、最大日降雨量、重现期等。
（2）地形资料：包括泵站所在地的地形地貌、高程等。
（3）水质资料：包括污水流量、污染物浓度等。
3. 泵站的设计计算（1）泵站水量计算：根据污水处理厂的规模和设计标准，计算泵站的设计流量。
（2）泵站扬程计算：根据泵站设计流量、地形高差、管道损失等因素，计算泵站的扬程。
（3）泵站设备选型：根据计算结果，选择合适的泵型、电机功率等。
4. 泵站各构筑物的设计（1）污水提升泵房设计：包括泵房结构设计、设备布置、管道布置等。
（2）雨水提升泵房设计：与污水提升泵房设计类似。
（3）污水输送泵房设计：包括泵房结构设计、设备布置、管道布置等。
5. 泵站施工图绘制（1）平面布置图：绘制泵站各构筑物的平面布置。
（2）立面图：绘制泵站各构筑物的立面图。
（3）剖面图：绘制泵站各构筑物的剖面图。
6. 设计文件编写（1）设计说明书：包括设计依据、设计参数、设计计算、设备选型等。

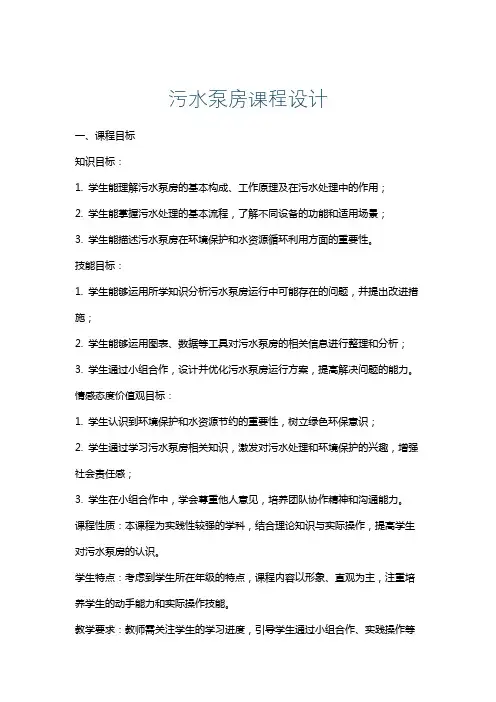

污水泵房课程设计一、课程目标知识目标：1. 学生能理解污水泵房的基本构成、工作原理及在污水处理中的作用；2. 学生能掌握污水处理的基本流程，了解不同设备的功能和适用场景；3. 学生能描述污水泵房在环境保护和水资源循环利用方面的重要性。
技能目标：1. 学生能够运用所学知识分析污水泵房运行中可能存在的问题，并提出改进措施；2. 学生能够运用图表、数据等工具对污水泵房的相关信息进行整理和分析；3. 学生通过小组合作，设计并优化污水泵房运行方案，提高解决问题的能力。
情感态度价值观目标：1. 学生认识到环境保护和水资源节约的重要性，树立绿色环保意识；2. 学生通过学习污水泵房相关知识，激发对污水处理和环境保护的兴趣，增强社会责任感；3. 学生在小组合作中，学会尊重他人意见，培养团队协作精神和沟通能力。
课程性质：本课程为实践性较强的学科，结合理论知识与实际操作，提高学生对污水泵房的认识。
学生特点：考虑到学生所在年级的特点，课程内容以形象、直观为主，注重培养学生的动手能力和实际操作技能。
教学要求：教师需关注学生的学习进度，引导学生通过小组合作、实践操作等方式，将理论知识与实际应用相结合，提高学生的综合素养。
同时，注重培养学生的环保意识和责任感。
通过本课程的学习，使学生在知识、技能和情感态度价值观方面均取得具体的学习成果。
二、教学内容1. 污水泵房概述：介绍污水泵房的定义、作用及其在污水处理系统中的地位；- 教材章节：第一章 污水处理概述2. 污水泵房结构与工作原理：讲解污水泵房的基本结构、各部件功能及工作原理；- 教材章节：第二章 污水处理设施与设备3. 污水泵房设备选型与运行：分析不同类型污水泵的特点、选型依据及运行维护方法；- 教材章节：第三章 污水泵与水泵站4. 污水泵房在污水处理流程中的应用：探讨污水泵房在污水处理各阶段的作用及运行要求；- 教材章节：第四章 污水处理工艺流程5. 污水泵房优化设计与案例分析：结合实际案例，分析污水泵房优化设计的方法和措施；- 教材章节：第五章 污水处理工程实例6. 环保意识与污水资源化：强调污水泵房在环境保护和水资源循环利用中的重要性，培养学生的环保意识；- 教材章节：第六章 污水处理与环境保护教学内容安排和进度：第1-2课时：污水泵房概述、结构与工作原理；第3-4课时：污水泵房设备选型与运行；第5-6课时：污水泵房在污水处理流程中的应用；第7-8课时：污水泵房优化设计与案例分析；第9课时：环保意识与污水资源化。
南昌污水泵站课程设计一、教学目标本课程旨在让学生了解南昌污水泵站的基本概念、工作原理和应用场景，掌握污水泵站的设计和运行维护方法，培养学生的环保意识和责任感。
1.了解污水泵站的作用和分类。
2.掌握污水泵站的主要组成部分及其功能。
3.学习污水泵站的设计原则和运行维护方法。
4.了解我国污水泵站建设的现状和发展趋势。
5.能够分析污水泵站的运行状况，提出改进措施。
6.能够运用所学知识进行简单的水泵选型和参数计算。
7.具备污水泵站施工现场的操作能力和安全意识。
情感态度价值观目标：1.增强学生对环保事业的关注，提高环保意识。
2.培养学生对污水泵站建设和运行维护的兴趣，激发学习热情。
3.引导学生树立正确的职业观和责任感，培养团队协作精神。
二、教学内容本课程的教学内容主要包括以下几个部分：1.污水泵站概述：介绍污水泵站的作用、分类和应用场景。
2.污水泵站组成：讲解污水泵站的主要组成部分，如水泵、管道、阀门、控制系统等。
3.污水泵站设计：学习污水泵站的设计原则、水泵选型、参数计算等。
4.污水泵站运行维护：介绍污水泵站的运行维护方法、常见问题及解决措施。
5.我国污水泵站建设现状与发展趋势：分析我国污水泵站建设的现状，探讨未来发展趋势。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式：1.讲授法：通过讲解污水泵站的基本概念、工作原理和设计方法，使学生掌握相关知识。
2.案例分析法：分析实际案例，让学生了解污水泵站的运行维护情况和实际应用。
3.实验法：学生参观污水泵站，亲身体验污水泵站的运行和维护过程。
4.讨论法：学生分组讨论，培养学生的团队协作能力和解决问题的能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的污水泵站相关教材，为学生提供系统的学习资料。
2.参考书：提供相关的专业书籍，拓展学生的知识面。
3.多媒体资料：制作课件、视频等多媒体资料，生动展示污水泵站的相关内容。
污水泵站课程设计说明书专业：给水排水工程班级：0803姓名：***学号：10指导老师：***1目录一.水泵的选择...............................................二.工艺设计.......................................................三.泵站内部平面布置及泵房平面尺寸...................................................四.扬程校核...................................................五.污水泵站的其它辅助设备...................................................六.参考资料...................................................2污水泵站工艺设计1.污水泵站设计资料污水泵站纳污区服务人口（任选一种）5（10、15）万人，生活污水量定额为150 L/(人·d)。
进水管管底高程为393.00米，管径（任选一种）600（800、1000、1200）毫米。
泵站设格栅、集水池、吸水管、泵机组、出水管。
出水管提升后的水面高程为408.00米，经（任选一种）300（320、380、400、450）米管长至处理构筑物。
泵站选定位置不受附近河道洪水的淹没和冲刷，泵站地坪高程为400.00米。
地质条件为粘砂土，地下水位最高高程为397.50米，最低为396.20米，地下水无侵蚀性，土壤冰冻深度为0.7米。
2.设计内容估算扬程、选择水泵、设计格栅间、设计集水池、设计吸水管和压水管、扬程校核；泵站平面布置和剖面布置（包括机组布置及辅助设施布置）。
33.成果要求成果包括：设计说明书、计算书一份；泵站平面草图（含构筑物尺寸）一张，泵站剖面草图（含构筑物高程）一张。
成果要求手写、手绘，装订整齐、成一册。
说明书（A4）要求内容完整，文理通顺，简明扼要，计算公式表达清楚、参数选用正确、计算准确。
作业为方案性设计，图纸应较好地表达设计方案意图，布局合理、正确清晰，符合有关规范规定。
4、时间安排查阅资料、工艺设计及平剖面图绘制共计时间2周。
5、参考资料（1）.手册给水排水设计手册第1册常用资料. 中国建筑工业出版社，2000给水排水设计手册第5册城镇排水. 中国建筑工业出版社，2000给水排水设计手册第11册常用设备. 中国建筑工业出版社，20004给水排水设计手册第12册器材与装备. 中国建筑工业出版社，2000（2）.规范《室外排水设计规范》GB50014—2006（3）.其他自选材料编写教师：高湘 2011.05．5《水泵与水泵站》大作业指导书一、泵站设计计算1.根据设计资料，计算选择格栅，设计格栅间。
2.确定集水井尺寸。
3.选择水泵机组，包括泵的型号及台数。
4.水泵基础设计、管道布置与计算。
5.核算水泵扬程。
6.附属设备确定。
7.泵站平面与高程设计。
5二、绘图要求绘制泵站平面图与剖面图各一张（A4），图中注明图名及比例，图例表示符合有关规定和标准，图纸应清晰、有层次。
三、说明书内容要求说明书（A4）内容包括：1.封面，目录及设计文本主体。
2.设计文本主体包括：设计任务书；原始资料；格栅设计；集水池设计；泵机组选择；泵基础设计；管路设计；水泵扬程核算；附属设备确定；平面布置；高程布置；参考文献。
3.设计说明书、计算书、图纸应装订成一册。
指导教师：高湘2011.07.08Course Design of Pump Station1-1.设计目的、设计内容和设计成果1.设计目的：61.加深对《水泵与泵站》课程内容的理解与掌握。
2.培养学生综合运用和深化所学理论知识，培养学生的工程观念；提高独立分析问题和解决工程实际问题的能力。
3.站的设计过程；掌握泵站设计是所遵守的规范；增强工程建设及预算意识；提高独立思考和设计的能力。
4.掌握水泵泵站的工程设计方法。
2.设计内容估算扬程、选择水泵、设计格栅间、设计集水池、设计吸水管和压水管、扬程校核；泵站平面布置和剖面布置（包括机组布置及辅助设施布置）。
3.设计成果及要求设计成果：设计说明书、计算书一份；泵站平面草图（含构筑物尺寸）一张，泵站剖面草图（含构筑物高程）一张。
成果要求手写、手绘，装订整齐、成一册。
成果要求：说明书（A4）要求内容完整，文理通顺，简明扼要，计算公式表达清楚、参数选用正确、计算准确。
作业为方案性设计，图纸应较好地表达设计方案意图，布局合理、正确清晰，符合有关规范规定。
78一.水泵的选择1-1、污水流量设计污水泵站纳污区服务人口（任选一种）15万人，生活污水量定额为150 L/(人·d)。
计算居民平均日生活污水量为：)/(42.260)3600*24/(150000*150)3600*24/(*Q d s l N q li li ===∑计算居民生活污水设计流量为：)/(213.380))3600*24/(100000*150(*46.1)3600*24/(*max s l N q K Q li li z ===∑1-2、泵站机组的选择 城市的用水量是不均匀的，因而排入管道的污水流量也是不均匀的。
要正确的确定泵的出水量及其台数以及决定集水池的容积，必须知道排水量为最高日中每小时污水流量的变化情况。
而在设计排水泵站时，这中资料往往是不能得到的。
因此，排水泵站的设计流量一般均按最高日最高时污水流量决定。
一般小型排水泵站（最高日污水量在5000m3以下），设1～2套机组；大型排水泵站（最高日污水量超过15000m3）设3～4套机组。
二.工艺设计2-1.工艺流程如下图图1-1 污水泵站工艺流程图2-2.泵站构筑物设计1)格栅格栅是污水泵站中最主要的辅助设备。
格栅一般由一组平行的栅条组成，斜置于泵站集水池的进口处。
其倾斜度60°～80°。
910格栅后应设置工作台，工作台一般因高出格栅上游最高水位0.5m。
对于人工清除的格栅，其工作平台沿水流方向的长度不小于1.2m，机械清除的格栅，其长度不小于 1.5m，两侧过道宽度不小于0.7m。
工作平台上应有栏杆和冲洗设施的位置。
并留有宽度为1.0m的维修通道，电动机及其它部件的防雨和防护设施。
2)泵房设计A.设计流量泵的设计流量按最高日最高时流量380.213(l/s)。
采用集水池与机器间合建式的圆形泵站，考虑4台水泵（一台备用），每台泵的容积约是127（l/s）。
B.设计集水池集水池容积，采用相当于一台泵6min的容量W=127*60*6/1000=45.72 m3有效水深采用H=1.3m,则集水池面积为F=35.17 m2。
C.水泵扬程设计设泵站内的总损失为2m,吸压水管路的总损失为3m,安全水头为2m。
则可初步确定水泵的扬程:泵站扬程可按下式计算H=Hss+Hsd+∑hs+∑h d=408-393+2+3+2=22m式中Hs s——吸水管地形高度(m),为集水池内最低水位与水泵轴线之高差；Hsd——压水地形高度（m），为泵轴线与输水最高点（即压水管出口处）之高差；∑hs和∑hd——污水通过吸水管路和压水管路中的水头损失（包括沿程损失和局部损失）。
应该指出，由于污水泵站一般扬程较低，局部损失占总损失比重较大，所以不可忽略不计。
选用型潜污泵，每台Q=127L/S,H=22m,N=55.1KW.D.泵工作方式泵站集水池内设超声波液位仪表，PLC系统根据水位测量仪测得的水位值自动控制潜污泵的启停运行。
同时系统累计各个泵的运行时间，自动轮换泵，保证各泵累计运行时间基本相等，使其保持最佳运行状态。
泵型及运行方式泵的工作方式平均时流量最大时流量泵型200WLI-600-25泵功率55.1kW运行方式工频运转工作台数 3 3备用台数 1 12-3．水泵基础设计2-3-1. 基础尺寸(带底座，立式泵）基础长度+200=1240+200=1440mm基础宽度Ｂ＝b+200=697+200=897mm基础高度Ｈ：Ｈ＝500+200=700mm2-3-2. 基础校核:Ｍ基础＝ρ×L×B×H=2400×1.44×0.897×0.7=1860kgＭ基础=1860kg>M泵=1200kg所以符合要求。
三.泵站内部平面布置及泵房平面尺寸3-1 .机组平面布置及间距（考虑基础间距及突出物间距）由于所选水泵为立式泵，故采用横向排列布置，基础间距应不小于1.５ｍ。
集水闸阀下设置集水沟。
３-2.吸水管及压水管设计1）吸水管由分析可知，该泵的最大工作流量为127L/sV＝1.3m/s，计算Ｄ＝πv/4Q=()4⨯.0÷⨯=0.367m，2.114.3127取Ｄ＝350mm核算V＝4×0.127÷（0.35×0.35×3.14）=1.32m/s所以符合要求。
2)压水管路取V＝2m/s，计算Ｄ＝πv/4Q=()4⨯.0÷⨯=0.284m，取127.3142Ｄ＝300mm核算V＝4×0.127÷（0.3×0.3×3.14）=1.8m/s.经估算，符合要求3-3管配件及闸阀选择1)闸阀选用G36T-4.7式阀门,规格为:Dg=900mm L=500mm ζ=0.062)渐扩管查表得L=(A-B)*2+150=(900-500)*2+150=550mm3)90°弯管Dg=700mm L=695mm ζ=0.964)止回阀DN=700mm L=1560mm5）伸缩管DN=700mm L=500mm3-4管材及管道敷设3-6-1：管材使用焊接钢管3-6-2:管道敷设采用平铺式3-7管道的防腐措施所有明露钢管外壁均刷防锈漆两遍、面漆两遍；埋地钢管外壁采用一遍防锈漆、玻璃纤维布两布三油（沥青漆）防腐钢管内壁均采用涂两道防锈漆、两道面漆防腐。
四．扬程校核吸水管水头损失沿程损失：mgvdlhf87.162.1932.13.0300230064221=⨯⨯==λ局部损失：()18.062.1932.11.05.07.162.1932.1375.02=+++⨯=fh压水管水头损失沿程损失：mgvdlhf02.06.1924.33.02.1230064223=⨯⨯==λ局部损失：()44.062.1924.31.05.07.162.1924.3375.04=+++⨯=fhHf=hf1+hf2+hf3+hf4=1.87+0.18+0.02+0.44m=2.51m因2.51m<3m，故符合要求五．污水泵站的其它辅助设备5-1 支墩在管道的弯头，三通，闸阀，止回阀处设墩，其作用是承受管配件的重量和振动，使外力不传递到水泵机组上。
